尖刺环形创意标识立体结构设计

　　做结构设计这些年，接触过不少异形装饰类零部件的建模需求，这类构件往往没有标准件的参数参考，全靠对应用场景的理解倒推设计边界。这次的尖刺环形构件，最初的需求场景来自工业风设备的外观装饰套件，也可适配文创类展示装置的视觉标识部件，实际落地时多安装在设备外壳的视觉中心位置，或是展示台的立面装饰区，靠尖锐错落的轮廓形成强视觉记忆点。

　　从实际用途来看，这类构件不承担核心传动、承重功能，更多是作为外观识别元素存在，部分场景下也可作为防护格栅的装饰外圈——尖刺的错落排布刚好能在不遮挡通风间隙的前提下，避免外物直接触碰内部的滤网或散热组件，兼顾装饰性与基础防护作用。设计初期最先敲定的是环形基体的尺寸边界，考虑到多数工业设备的外壳安装位预留尺寸，环形基体的外径控制在120mm到180mm区间可适配多数场景，内径根据安装位的中心部件尺寸调整，常规版本内径保留60mm的中空区域，刚好能容纳设备的状态指示灯、品牌铭牌底座这类中心部件，不会出现安装干涉。

　　结构设计上没有采用一体化实心结构，毕竟这类装饰件如果做实心会大幅增加安装面的承重负担，环形基体采用2mm壁厚的空心结构，边缘做R0.5的圆角过渡，避免安装时划伤操作人员。外圈的尖刺部分没有做等长设计，而是按照长短错落的规律排布：每间隔3个短刺设置1个长刺，长刺伸出环形基体的长度为15mm，短刺伸出长度为8mm，所有尖刺的根部都做了3mm的过渡圆角，和环形基体平滑衔接，既避免应力集中导致的尖刺断裂，也能在注塑或钣金加工时减少脱模、折弯的工艺难度。尖刺的截面采用等腰三角形设计，厚度和环形基体保持一致，边缘做0.2mm的钝化处理，不会出现锐边割手的问题，符合工业设备的外观安全规范。

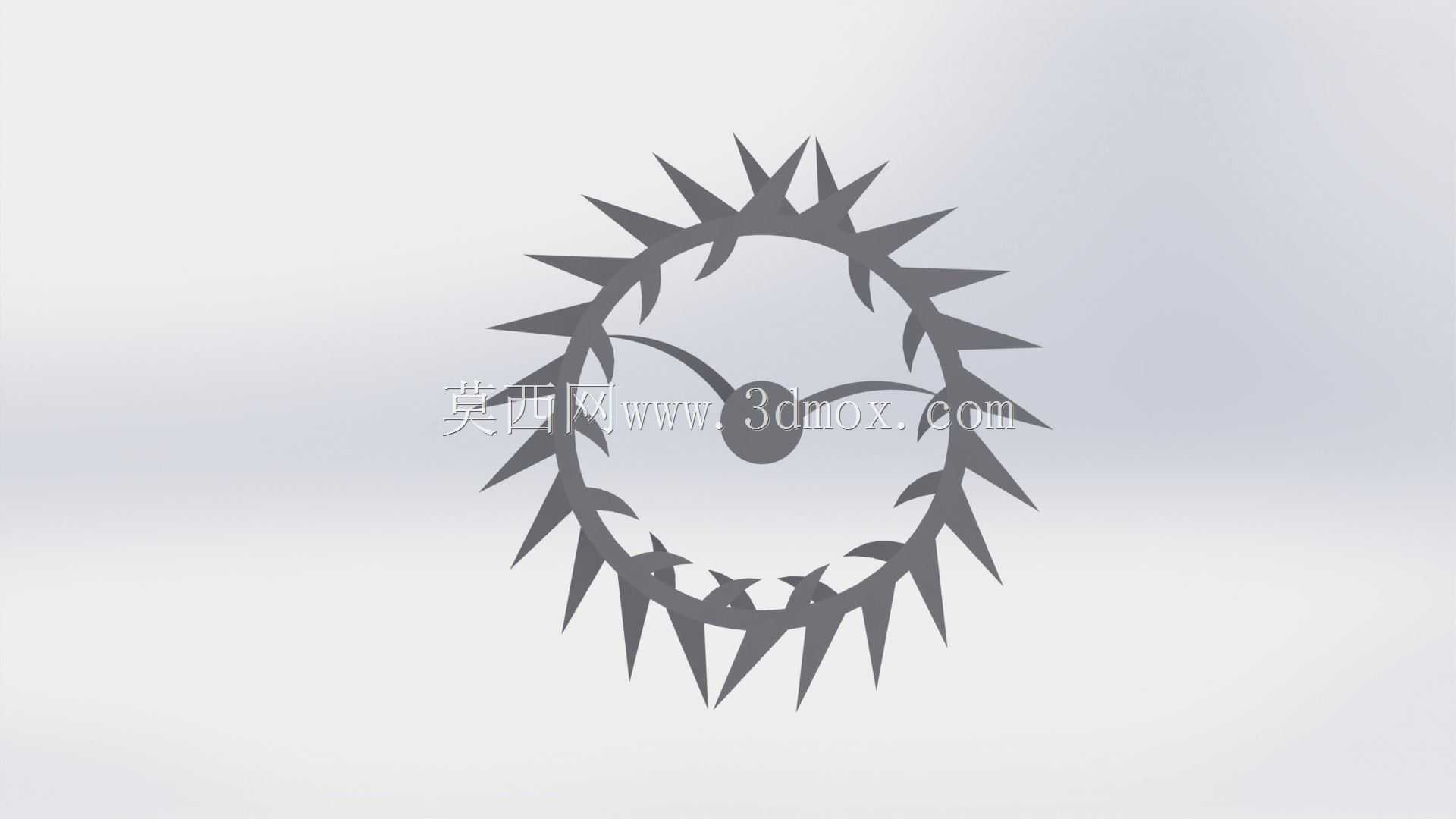

　　建模过程中最先处理的是环形基体的草图，先绘制内外两个同心圆确定基础轮廓，再通过圆周阵列的方式排布尖刺的草图线条，这里没有直接用等角度阵列，而是对每4个尖刺为一组的阵列组做了0.5度的角度偏移，让整体轮廓不会过于规整呆板，更符合创意标识的视觉需求。中心的弧形凹陷造型是视觉焦点，两个对称的弧形凸起和中间的圆形凸台形成类似表情的视觉效果，这部分的凸起高度控制在3mm，和环形基体的表面做平滑融接，不会出现突兀的台阶，后续做表面喷涂时也能保证漆面均匀覆盖。

　　安装边界的处理上，在环形基体的背面均匀设置了3个M3的螺丝柱，螺丝柱的高度为5mm，刚好能让构件和安装面之间保留2mm的间隙，避免安装时背面的注塑顶针痕迹直接贴在设备外壳上，也能给背面的走线预留空间——如果是带指示灯的版本，线路可以从这个间隙走到中心的中空区域，不会外露影响外观。考虑到不同场景的安装需求，也预留了背胶安装的适配空间，环形基体的背面设计了一圈宽度为3mm的平整粘贴区，不需要螺丝固定的场景可以直接用强力双面胶粘贴，适配亚克力、金属、塑料等多种安装基面。

　　实际选型适配时，如果是用在户外设备上，材质可以选ABS加抗UV助剂，避免长期日晒导致的脆化变色；如果是用在室内展示装置上，选普通ABS或者亚克力材质即可，表面可以做喷砂、电镀或者喷塑处理，适配不同的设备外观风格。需要注意的是，尖刺部分的长度如果超过20mm，就需要在尖刺内部增加加强筋，避免运输或安装过程中受到碰撞发生断裂，加强筋的厚度控制在1mm即可，不会在构件正面留下明显的缩痕。
