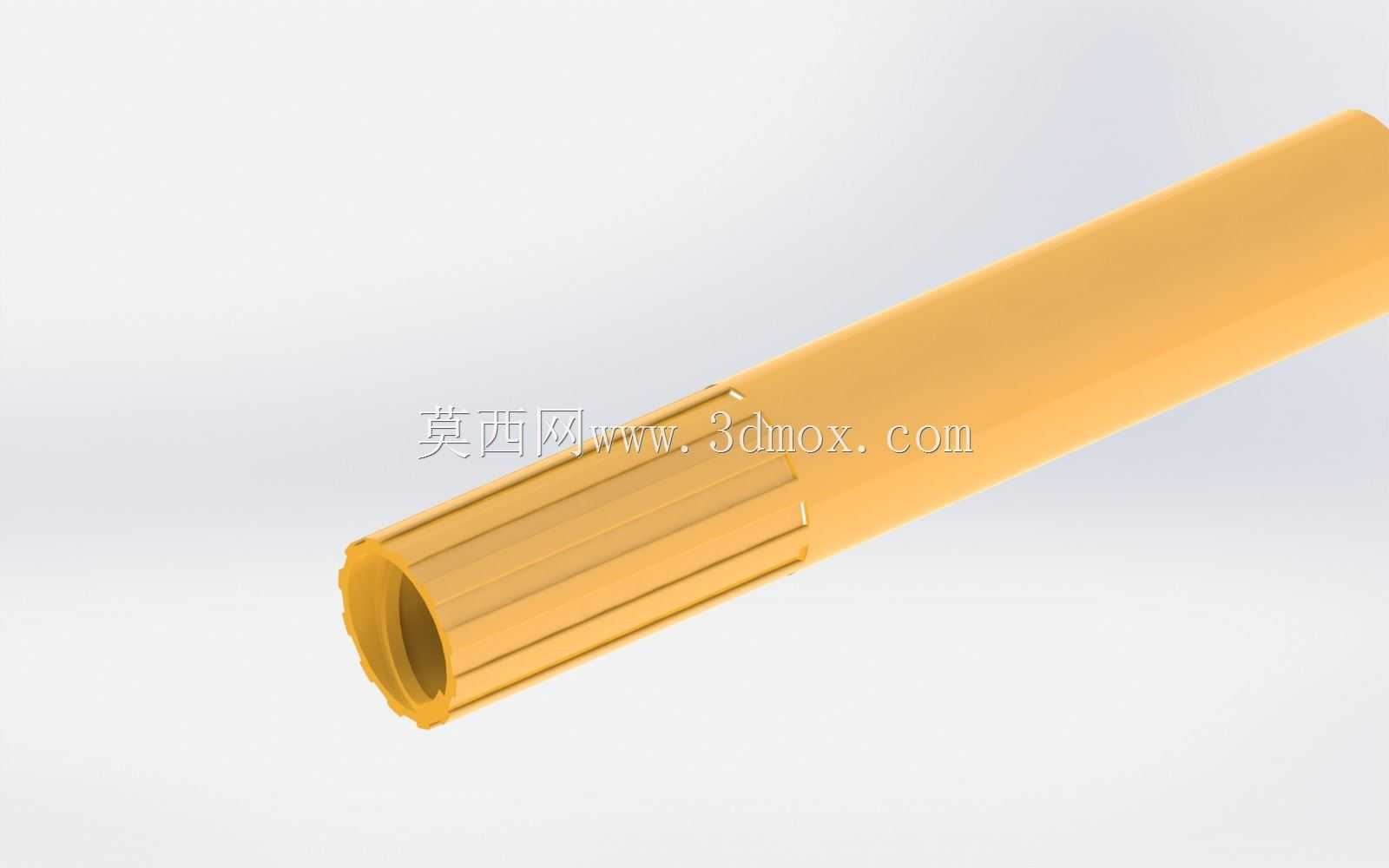

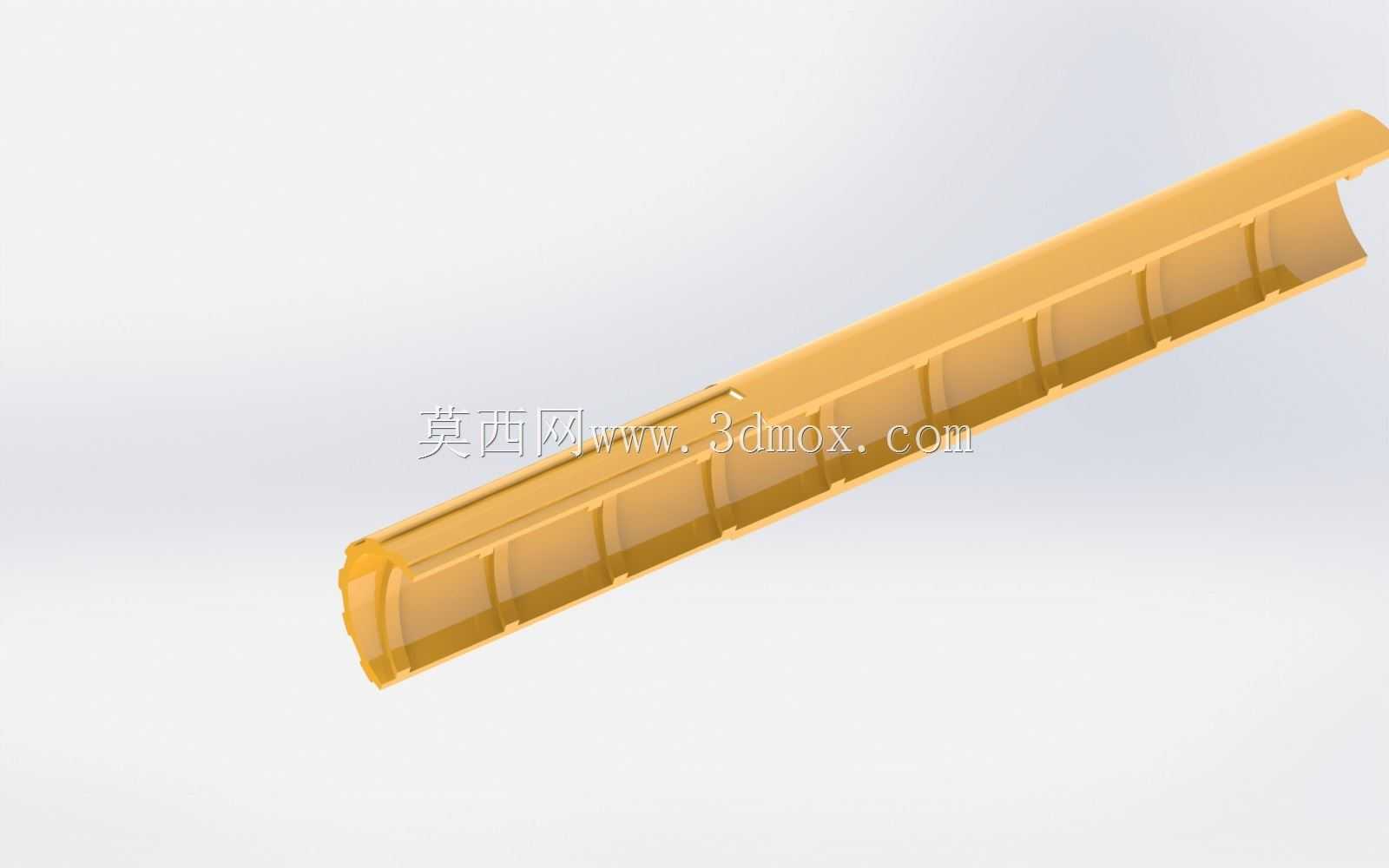

铅笔笔杆连接结构三维设计模型

　　该结构件属于书写工具类产品的配套连接组件，主要应用于活动铅笔、按动式铅笔的笔身中段衔接场景，承担笔杆前后段的同轴定位、轴向限位以及内部储芯管的导向防护作用，在日常书写、办公记录、学生课业使用的铅笔产品中属于核心结构承载部件。从实际使用场景来看，该部件需要长期承受使用者握持时的径向挤压力、按动出芯时的轴向冲击力，以及日常携带过程中与笔袋、桌面等接触产生的摩擦磨损，因此结构设计阶段需要重点考量受力分布与材料匹配的合理性。设计过程中首先确定了整体的同轴度公差要求，内孔直径与内部储芯管的配合间隙控制在0.1mm以内，既保证储芯管在内部滑动顺畅不卡滞，又避免间隙过大导致铅芯晃动、出芯偏斜的问题；外表面设计了等距分布的纵向防滑筋条，筋条高度0.

　　3mm，间距1.2mm，既提升握持时的摩擦力防止打滑，又能在注塑成型时提升塑料熔体的流动填充效率，减少表面缩痕缺陷。部件一端设计了内凹的卡接台阶，台阶深度1.5mm，与笔杆前段的外凸卡扣过盈配合，过盈量控制在0.05-0.08mm区间，既保证装配后连接牢固不会在使用中松脱，又能在维修拆解时施加合适的轴向力即可分离，不会出现卡扣断裂的问题。从安装边界来看，该部件的总长度为42mm，最大外径8.2mm，装配后与笔杆前后段的同轴度误差不超过0.05mm，外表面的防滑筋条与笔杆外覆的软胶握持套内壁完全贴合，不会出现软胶套转动、移位的情况。内孔的入口端做了0.2mm的倒角导向，方便储芯管装配时快速导入，避免硬插导致的内孔刮毛、

　　储芯管外壁划伤问题。壁厚设计上采用了均匀壁厚原则，整体壁厚控制在1.2mm，筋条位置的壁厚做了局部减薄处理，防止注塑冷却过程中因壁厚不均产生表面凹陷、内部气泡等成型缺陷，同时也能在保证结构强度的前提下减少材料用量，降低单件生产成本。在受力仿真验证阶段，针对握持时的径向载荷，在部件中部施加50N的径向挤压力，最大变形量不超过0.02mm，完全满足日常使用的强度要求；针对按动出芯时的轴向冲击，在卡接端面施加100N的瞬时轴向力，卡扣位置的最大应力为18MPa，远低于常用ABS塑料的屈服强度，不会出现断裂、塑性变形等失效问题。表面处理上，外表面采用细磨砂纹理，粗糙度控制在Ra1.6，既提升握持的触感舒适度，

　　又能掩盖注塑过程中产生的轻微流痕、熔接痕等外观缺陷，不需要额外的喷涂、电镀等后处理工序，进一步压缩生产制造成本。该结构的设计充分考虑了量产装配的工艺性，所有脱模方向均沿轴向设置，没有侧向倒扣结构，注塑模具可以采用简单的两板模结构，不需要设计复杂的抽芯机构，模具加工成本低，成型周期短，适合大批量自动化生产。在实际装配线上，该部件可以通过振动盘自动上料，与笔杆前后段的卡接装配可以通过自动化压装设备完成，压装力控制在30-40N，压装到位后有明显的到位反馈，不会出现压装不到位或者压装过度导致部件损坏的问题。从长期使用的可靠性来看，该结构经过1000次按动出芯循环测试后，卡接位置的磨损量不超过0.01mm，连接牢固度没有明显下降；经过1.2米高度自由跌落测试后，部件没有出现开裂、卡扣松脱等问题，完全满足文具产品的日常使用可靠性要求。
