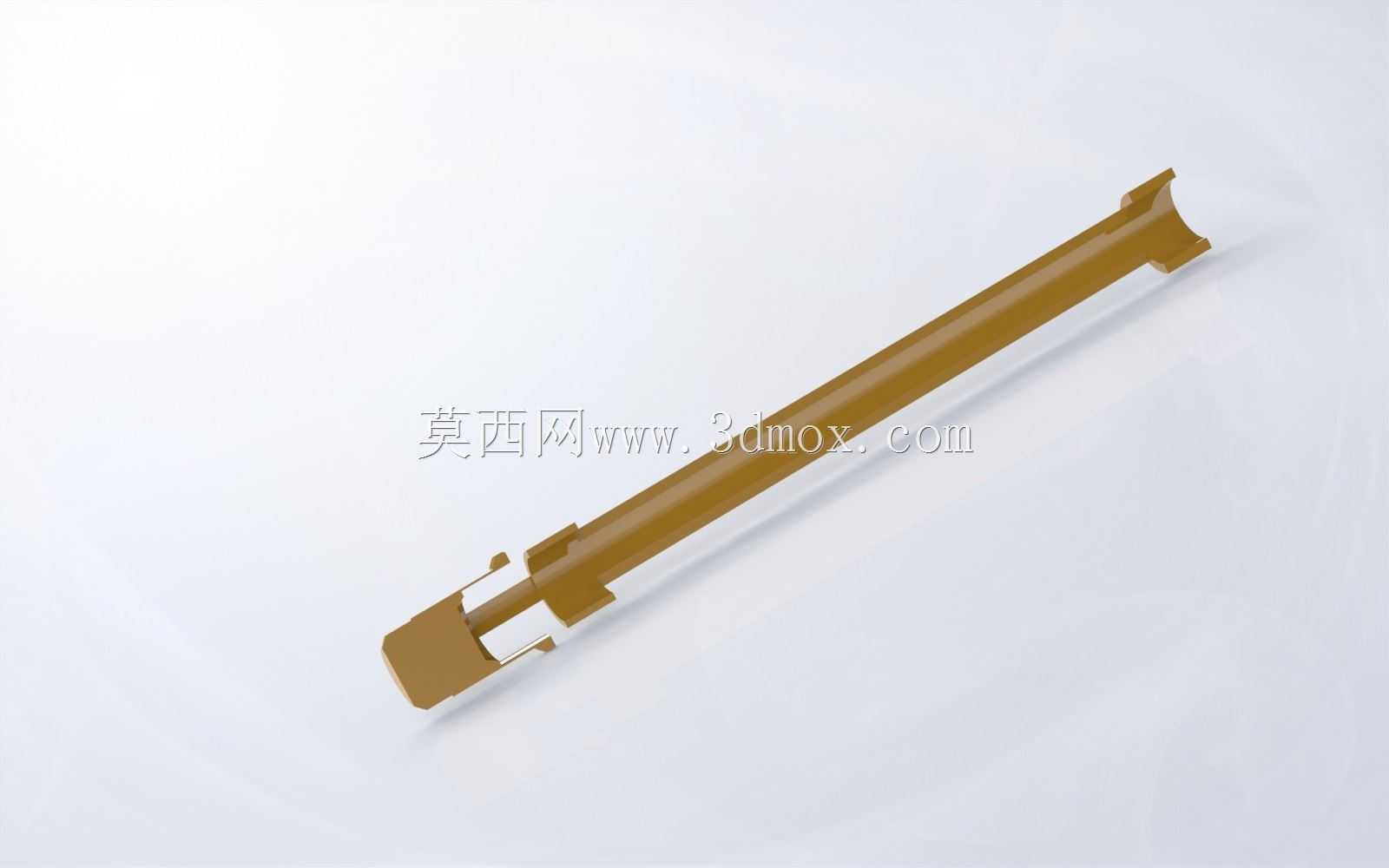

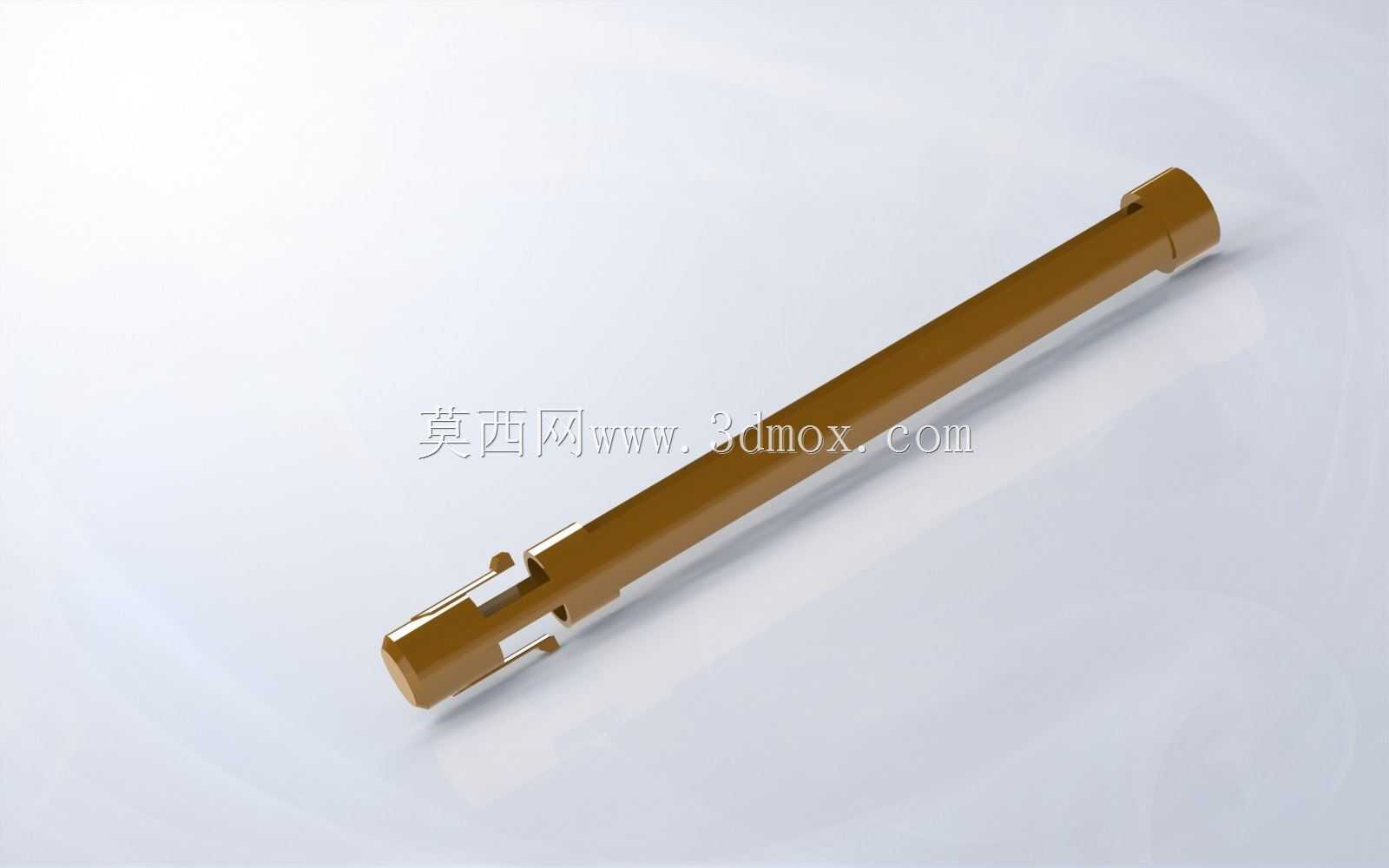

铅笔端部连接锁紧结构三维数模

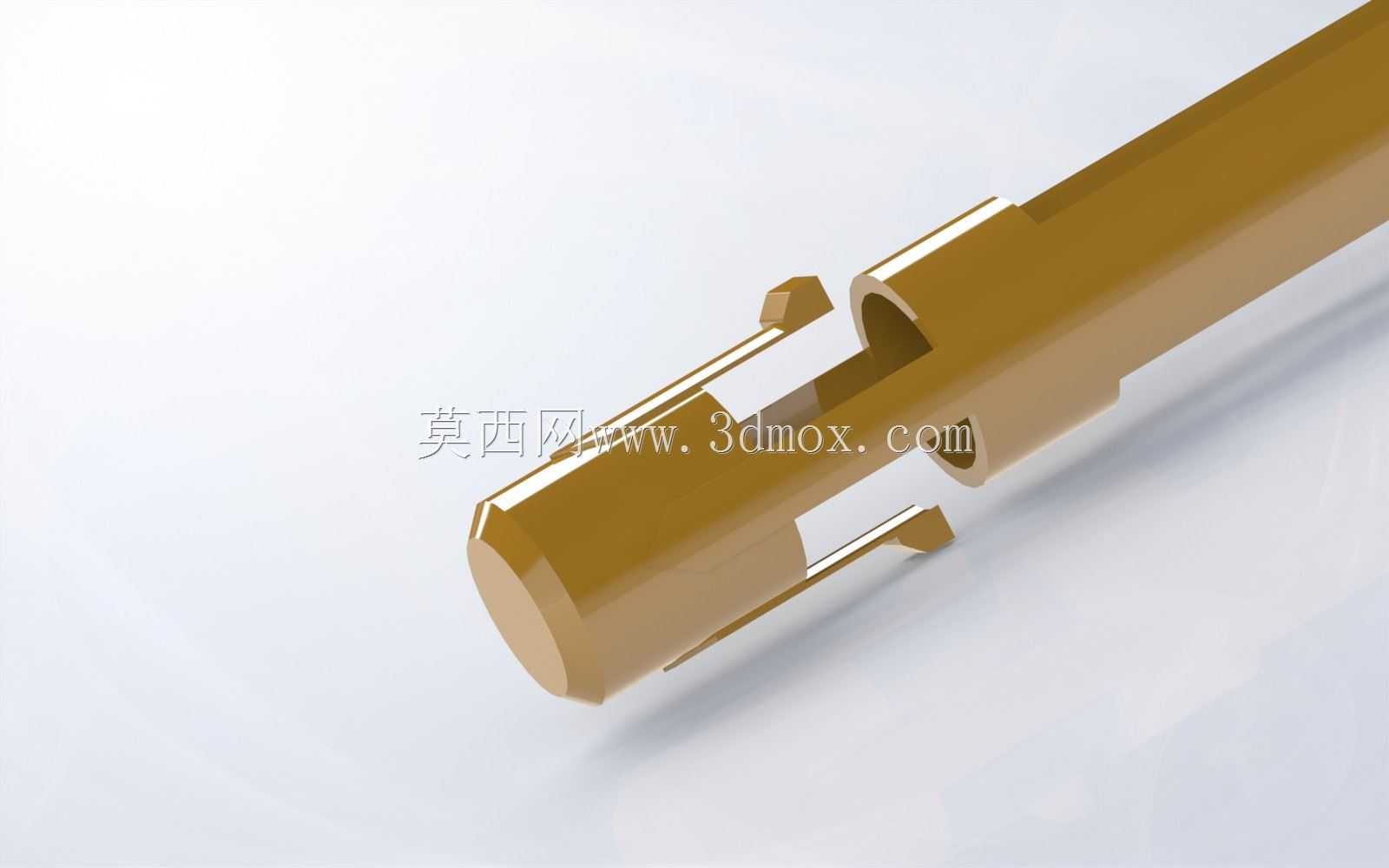

　　日常书写场景中，铅笔的笔杆延长、配件衔接一直是容易被忽略的结构细节，很多人在使用加长笔套、替换笔头等配件时，常会遇到衔接松动、同轴度偏差导致书写晃动感的问题，这个端部结构的设计，正是针对这类实际使用痛点做的结构优化。从结构本身来看，该部位采用了弹性卡扣式的衔接方案，在笔杆的圆柱基体上开出两道对称的纵向开槽，槽体末端延伸出带楔形卡位的弹性卡爪，卡爪的外侧做了微小的凸起限位筋，当配套的对接部件套入该端时，卡爪会受挤压向内产生弹性形变，待对接件滑动到限位位置时，卡爪回弹将凸起卡入对接件的对应卡槽内，实现轴向的锁紧固定，这种结构不需要额外的粘接、螺纹紧固件，装配时只需要轴向推压即可完成对接，拆卸时也只需要轻压卡爪就能分离，

　　非常适合文具类产品快装快拆的使用需求。设计过程中首先要考虑的是笔杆的壁厚控制，开槽后的剩余壁厚既要保证卡爪有足够的弹性形变空间，不会在多次插拔后出现塑性断裂，又要保证笔杆整体的抗弯折强度，毕竟书写过程中笔杆会承受一定的径向握力和书写压力，壁厚过薄容易在开槽位置出现应力集中断裂，壁厚过厚则卡爪弹性不足，装配需要的推力过大影响使用手感。卡爪的楔形导入角做了15度的斜切处理，这个角度是经过反复验证的，角度过大则导入阻力大，装配时容易出现卡滞，角度过小则锁紧后的轴向拉脱力不足，正常使用中容易出现配件脱落的问题。从安装边界来看，该结构的外圆直径和常规铅笔的笔杆直径保持一致，不会出现衔接位置凸起硌手的问题，开槽的长度控制在笔杆直径的1.

　　2倍左右，既保证了卡爪的形变行程足够，又不会因为开槽过长影响笔杆的整体刚性，卡爪末端的限位凸起高度控制在0.3mm，这个高度既能保证足够的锁紧力，又不会因为凸起过高导致对接件拆卸困难。在实际的文具生产场景中，这类结构可以直接通过注塑一次成型，不需要后续的二次加工，生产效率高，单件成本低，非常适合大批量的文具产品生产，同时这种弹性卡扣的结构思路也可以延伸到其他细长杆类零件的快接结构上，比如小型工具的接杆、化妆笔的笔身衔接等场景，只需要根据对应杆件的直径调整开槽长度、卡爪厚度和凸起高度，就能适配不同的锁紧力需求。建模过程中对开槽位置的圆角处理做了重点优化，所有的槽体内角都做了R0.5的圆角过渡，避免注塑过程中出现应力集中导致的成型缺陷，

　　同时也能减少使用过程中应力集中导致的卡爪断裂问题，卡爪的外表面和笔杆外圆柱面做了顺滑的相切过渡，没有突兀的台阶，握持时不会有刮手的触感。另外在结构的同轴度控制上，两个对称卡爪的定位基准统一取笔杆的中心轴线，保证装配后对接件和笔杆的同轴度误差控制在0.1mm以内，书写时不会因为偏心出现晃动感，保证书写的流畅度。
