复古高脚装饰盛具曲面造型设计

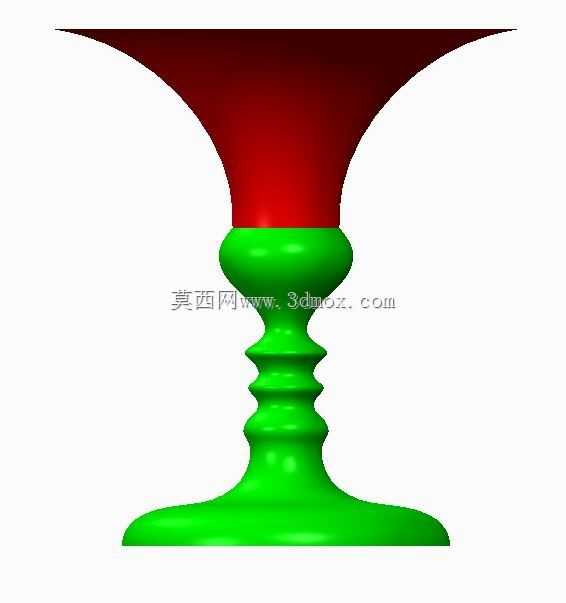

　　做这类回转类曲面造型的时候，最先要考虑的是实际使用场景的边界，这类高脚结构的盛具，日常多用于餐饮场景的饮品盛放、软装场景的装饰陈列，部分工艺化处理的款式也会作为文创展示的载体，所以结构设计上要同时兼顾盛放功能的实用性和外观的装饰属性。从结构拆分来看，整个部件分为上部盛接腔体、中部支撑立柱、底部承托底座三个功能段，上部腔体采用外扩式喇叭口曲面，曲面曲率从腔体底部向上逐步增大，边缘做圆滑收边处理，一方面是扩大上部的盛放容积，另一方面外扩的敞口结构能降低液体倾倒时的外溢概率，同时敞口的薄壁边缘做R角过渡，避免锐边带来的使用划伤风险。中部的支撑立柱做了多段式的凹凸回转造型，不是等直径的直杆结构，这种设计首先是从力学角度优化受力传递，

　　上部腔体的载荷通过立柱的变径曲面均匀分散传递到底座，凹凸的环槽结构也能提升立柱自身的结构刚性，减少薄壁回转件的受力形变，同时多段式的造型也能提升外观的层次感，避免直杆结构的单调感，设计的时候要注意每一段环槽的过渡曲率，不能出现曲率突变的折角，否则不仅加工脱模的时候容易出现应力集中，日常使用中也容易在折角位置积存污渍，提升清洁难度。底部的承托底座采用大直径的圆盘式曲面结构，底座的直径要大于上部腔体最大直径的二分之一，这样整个盛具的重心落在底座的支撑范围内，放置的时候不会出现侧翻，底座的下边缘做向内收的小斜面，保证底座和放置平面的接触是环形线接触，避免因为底座平面度误差导致的放置晃动，同时底座的曲面从立柱衔接位置向外平缓过渡，

　　厚度从中心向边缘逐步减薄，既保证底座整体的支撑强度，也不会因为底座过厚显得整体造型笨重。整个造型采用全参数化回转曲面构建，所有曲面之间都做G2连续过渡，没有尖锐的棱角，一方面是满足注塑或者玻璃吹制工艺的脱模要求，曲面的拔模角度顺着回转方向统一设置，不会出现倒扣结构，不需要额外做抽芯机构就能完成成型，另一方面光滑连续的曲面也方便后续做表面处理，不管是做双色的表面喷涂、还是玻璃材质的分色烧制，曲面的流畅性都能保证色彩分界位置的整齐度。设计的时候还要考虑整体的重心配比，上部腔体的重量和下部底座的重量要做匹配，底座部分可以适当增加壁厚来提升整体的稳定性，避免头重脚轻导致的倾倒风险，盛接腔体的内部深度要结合敞口直径做匹配，

　　深度过浅盛放容量不足，深度过深则会提升内部清洁的难度，日常使用中手部可以握持的立柱位置，凹凸的环槽刚好能贴合手指的握持弧度，提升握持的摩擦力，避免沾有液体的时候握持打滑。这类曲面造型在建模的时候要优先绘制单侧的轮廓草图，通过回转命令生成基础实体，再对每一段衔接位置做曲率调整，通过曲面分析工具检查整个外表面的曲率连续性，避免出现局部的曲面凹陷或者凸起，保证整体造型的流畅度，同时要核算整体的高度和底座直径的比例，常规这类盛具的整体高度和底座直径比例控制在2:1左右，既保证视觉上的修长感，也能满足放置稳定性的力学要求，上部敞口的边缘要做加厚处理，提升边缘的抗冲击能力，避免日常使用中轻微磕碰就出现边缘崩缺的问题。
