Skider设备用旋转连接部件三维模型

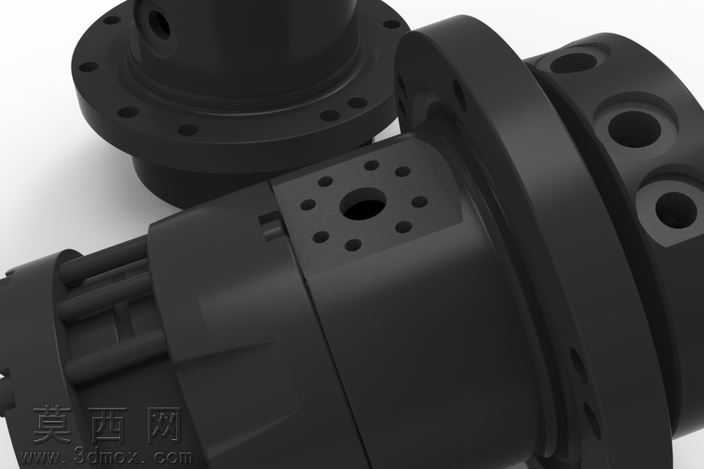

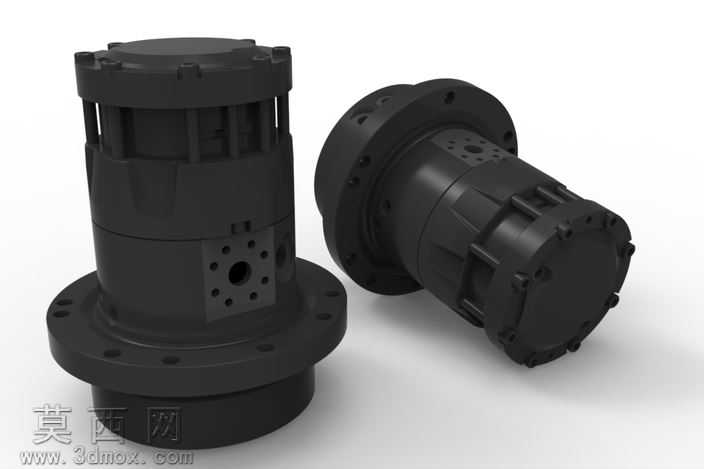

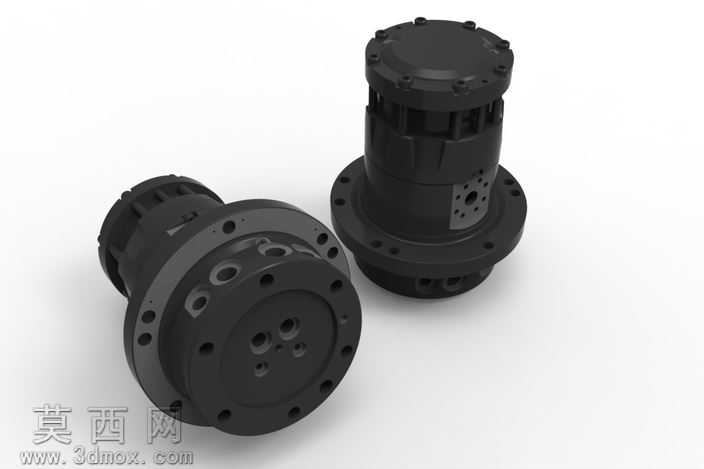

本模型为适配Skider设备设计的旋转连接功能部件，采用三维建模软件完成全参数化结构设计，建模过程中严格遵循机械回转部件的设计规范，对零件的每一处结构尺寸都做了精准的参数约束，确保模型可直接用于后续的结构验证与生产参考。模型整体采用立式带法兰安装的结构形式，主体分为底部法兰安装座、中部回转主体、顶部端盖三个核心功能段，底部法兰盘均匀分布多个安装螺栓孔，可实现与设备基座的稳固同轴连接，安装定位精度高，能够承受回转过程中的径向与轴向复合载荷。中部主体侧面设计有带多组通油/通气孔的集成阀块结构，可在部件回转过程中持续完成介质的稳定输送，避免管路随部件回转发生缠绕干涉，阀块上的孔位做了沉孔与倒角处理，符合实际管路接头的安装要求。顶部端盖采用周向螺栓锁紧的密封结构，可对内部回转支承、密封件等核心组件形成有效防护，端盖与主体的配合面做了止口定位设计，保证装配同轴度。渲染阶段采用哑光黑色工程塑料搭配金属质感的细节材质表现，还原了部件实际采用的高强度工程塑料与金属嵌件结合的材质特性，通过光影调整清晰展现了部件表面的加强筋结构、螺栓凸台、孔位倒角等细节，模型的外观质感贴近实物效果。设计过程中重点考虑了部件的回转同轴度要求，所有回转相关的配合面都设置了合理的公差参考，同时兼顾了部件的轻量化设计，在保证结构强度的前提下对主体非受力区域做了壁厚优化，避免不必要的材料浪费，整体结构紧凑，安装便捷，可满足Skider设备在工作过程中持续回转输送介质的功能需求，模型的结构拆分清晰，各零件之间的装配关系明确，可直接用于装配干涉检查、运动仿真验证以及后续的工程图纸导出工作。
