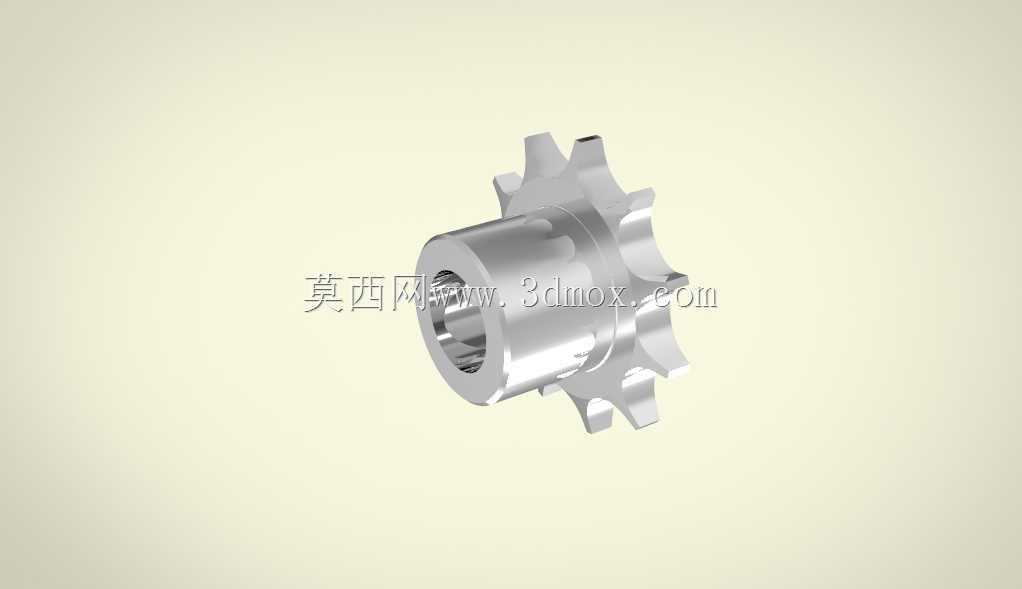

带凸台一体式传动链轮结构设计

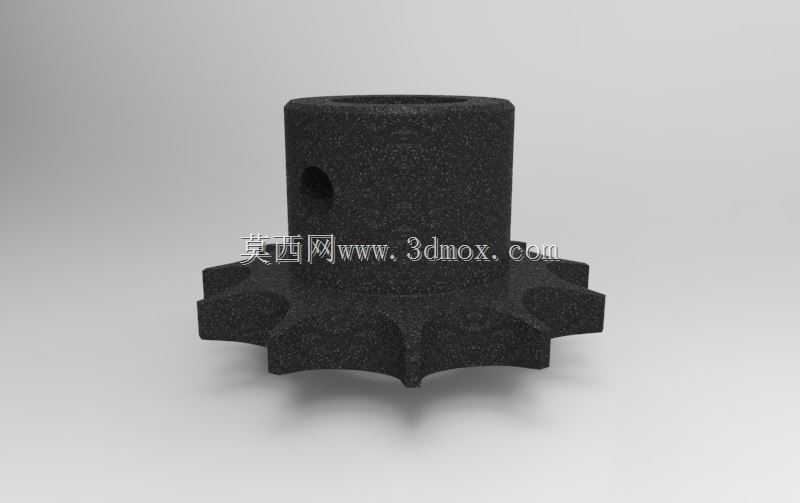

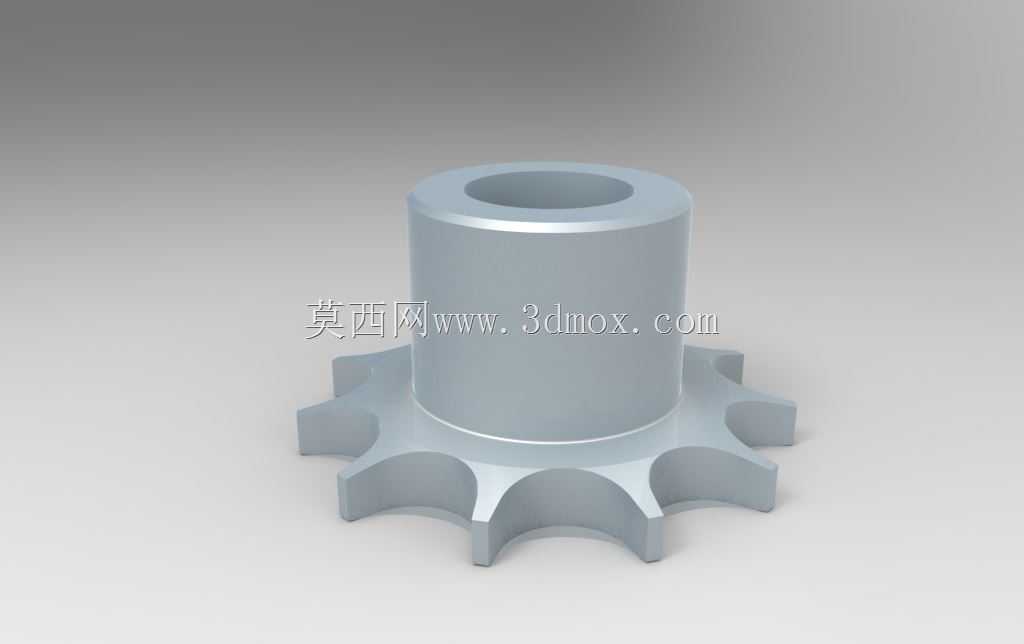

　　在各类链传动系统的设计选型环节，链轮作为和链条直接啮合的核心传力构件，其结构合理性直接决定整套传动机构的运行稳定性、噪音水平与服役寿命。这款带一体式凸台轮毂的链轮，主要适配中小载荷的开式、半开式链传动场景，常见于轻工输送线、小型农机进给机构、自动化设备的间歇传动工位，区别于薄板式焊接链轮，一体式凸台结构从根本上避免了轮毂与齿圈焊接带来的应力变形、同轴度偏差问题，更适合转速波动稍大、存在频繁启停的传动工况。从结构功能上看，上部延伸的凸台轮毂是整个零件的安装定位核心，内孔为通孔设计，可直接穿过传动轴，通过键槽配合传递扭矩，凸台的轴向长度经过匹配计算，能够为传动轴提供足够的支撑接触面积，避免链轮在运行过程中出现偏摆，

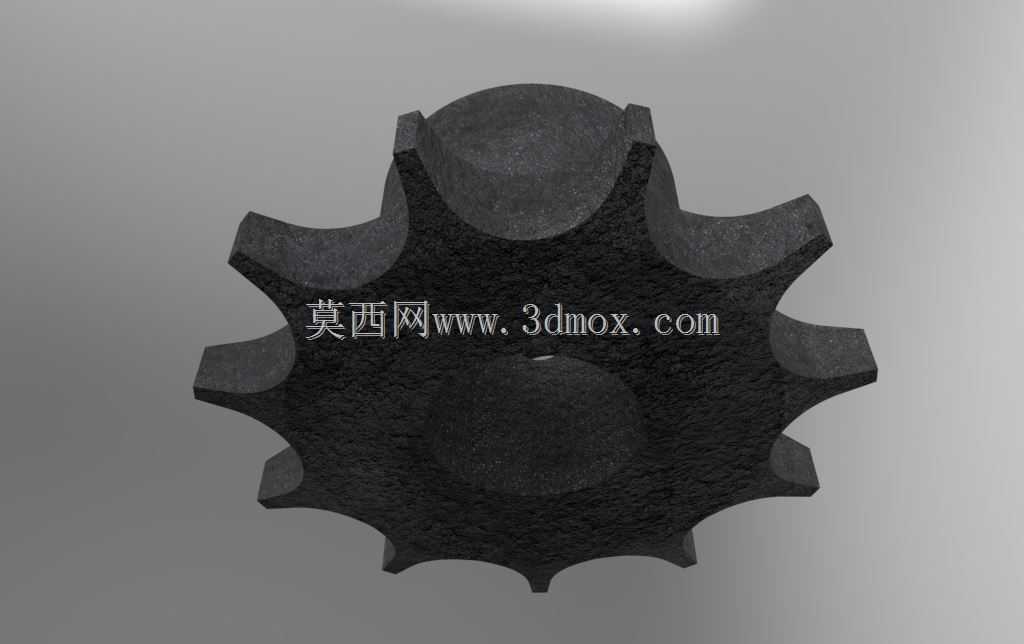

　　减少齿面单侧受力磨损的问题；凸台与齿盘连接的根部做了圆弧过渡处理，可有效分散传动过程中齿根传递到轮毂位置的交变应力，降低应力集中导致的轮毂断裂风险，这一细节在频繁正反转的传动场景中尤为关键，很多早期失效的链轮都是因为根部直角过渡产生疲劳裂纹，最终在载荷冲击下出现断裂。齿形部分采用标准的三圆弧一直线齿廓设计，能够和对应节距的滚子链条实现顺畅啮合，齿间的凹槽弧度完全匹配链条滚子的外径，啮合过程中滚子可以顺利进入和退出齿槽，不会出现卡滞、顶齿的问题；齿顶部分做了微小的倒角处理，既可以避免装配时齿尖磕碰链条侧板，也能在链条存在小幅横向窜动时起到导向作用，减少啮合冲击。齿盘的厚度根据对应链条的内节内宽做了匹配设计，既保证足够的齿面接触强度，

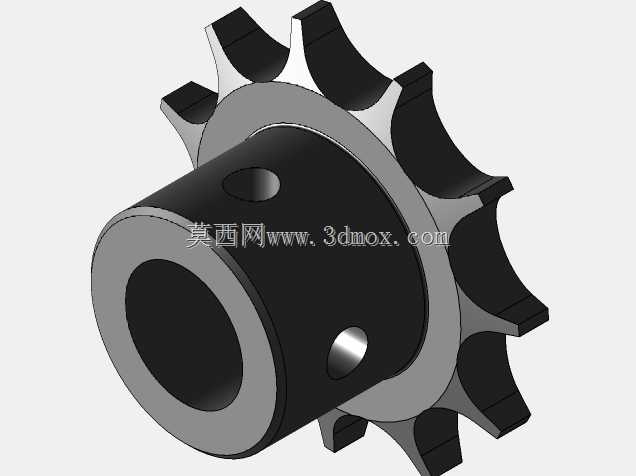

　　也不会因为厚度过大导致和链条侧板发生摩擦。从安装边界维度考量，这款链轮的轮毂外径、齿根圆直径、齿顶圆直径的尺寸比例经过优化，在保证零件整体强度的前提下，尽可能控制了转动惯量，对于需要频繁启停的传动工位来说，更小的转动惯量能够降低驱动电机的启动扭矩需求，减少传动过程中的惯性冲击。安装时需要注意，内孔与传动轴的配合公差建议选H7/k6过渡配合，既可以保证装配时的同轴度，也方便后期维护拆卸；键槽的位置需要和齿部的位置做对应标记，避免装配时出现周向位置偏差导致的传动节距误差。在实际应用场景中，这类一体式凸台链轮相比分体式结构，装配环节的工作量更小，不需要额外做轮毂和齿圈的同轴度找正，也不用担心长期运行后焊接位置开裂、连接螺栓松动的问题，

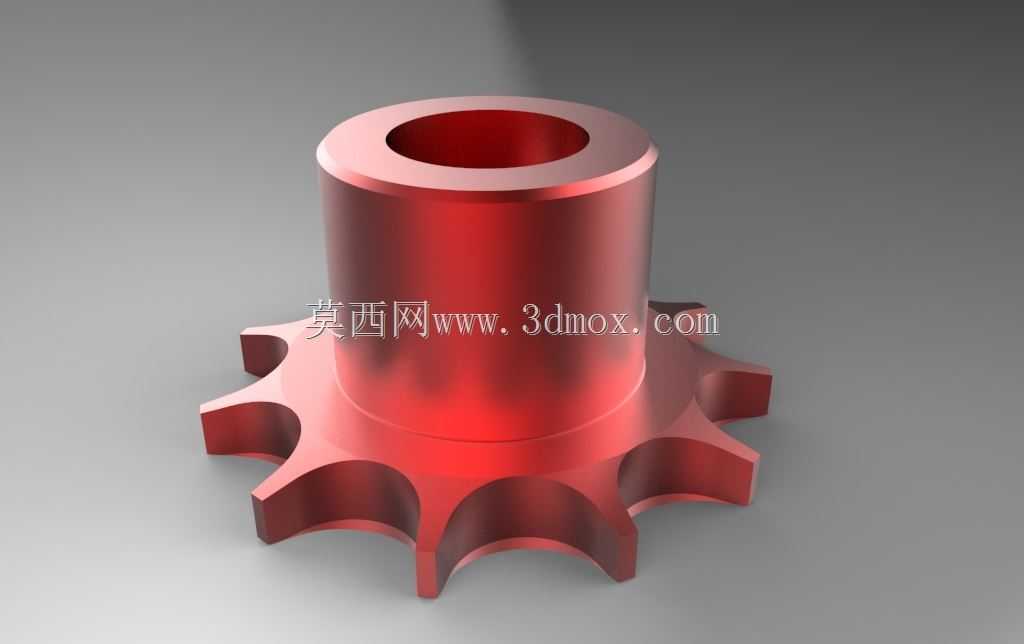

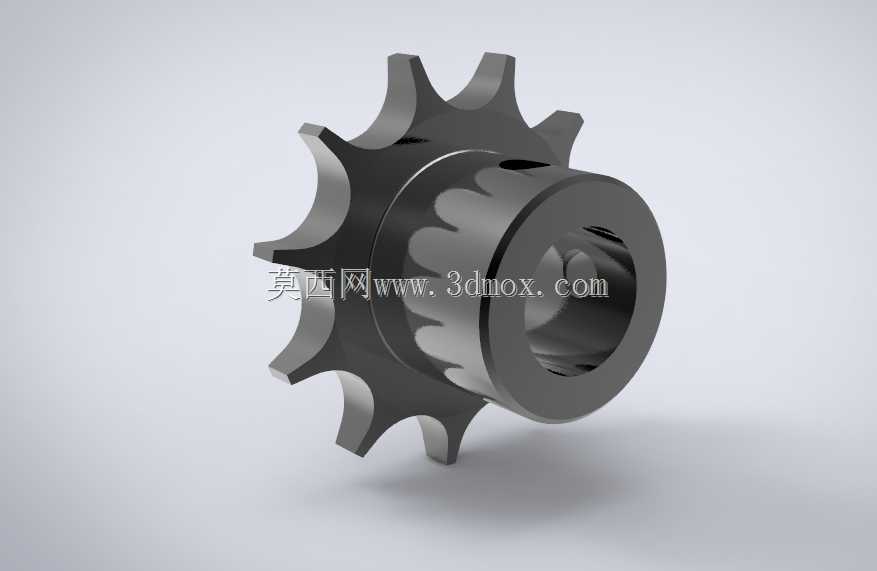

　　在输送线的驱动端、张紧端都可以使用，如果是用在张紧工位，还可以根据安装空间调整凸台的朝向，适配不同的机架安装距离。设计建模过程中，齿形的生成需要严格匹配对应链条的节距、滚子直径、齿数参数，不能随意修改齿廓曲线，否则会出现啮合不顺畅、跳齿、链条磨损过快的问题；轮毂部分的长度设计需要结合传动轴的直径、轴承的安装位置综合确定，要保证链轮安装后，齿面的中心平面和配套链轮的齿面中心平面重合度控制在允许的偏差范围内，避免链条出现偏磨。另外，这类红色渲染效果的链轮一般对应表面氧化或者喷涂处理的工艺方案，实际生产中如果是用于有腐蚀的工况，还可以在建模阶段预留表面处理的厚度尺寸，避免处理后内孔、齿形尺寸超差。对于结构设计从业者来说，这类链轮的建模不能只做外形的拉伸切除，需要重点关注齿廓参数的准确性、安装配合面的公差预留、应力集中位置的结构优化，很多新手建模时容易忽略轮毂根部的过渡圆角，或者把齿形做的过于尖锐，实际加工出来的零件往往在试运行阶段就会出现磨损过快、断裂的问题。在设备选型阶段，选用这类一体式结构的链轮，要提前核算传动载荷、转速、工况系数，确认链轮的齿数、节距匹配设计需求，同时核对安装位置的轴向空间、径向空间是否满足尺寸边界要求，避免出现安装干涉的问题。
