带调节旋钮的挂装式板载计时器结构

　　在小型工业控制回路、桌面测试工装、简易自动化单机的配套电控环节里，这类板载挂装式计时器的应用场景覆盖度极高，既可以作为小型加热工位的延时断电控制单元，也能在气动回路的节拍控制里承担触发延时的功能，甚至在一些民用小型电控设备、实验台架的定时通断场景里，也能见到同结构产品的实际应用。不同于盘面嵌入式安装的大型计时器，这款挂装式板载计时器不需要在面板上开设大尺寸安装方孔，仅需要在安装基板上预留对应位置的单颗固定孔位，就能通过本体顶部的挂装孔完成快速固定，安装边界的容错率更高，对于内部走线空间紧凑、面板没有多余开孔位置的小型电控盒来说，这类结构的适配性远高于传统嵌装式计时器件。

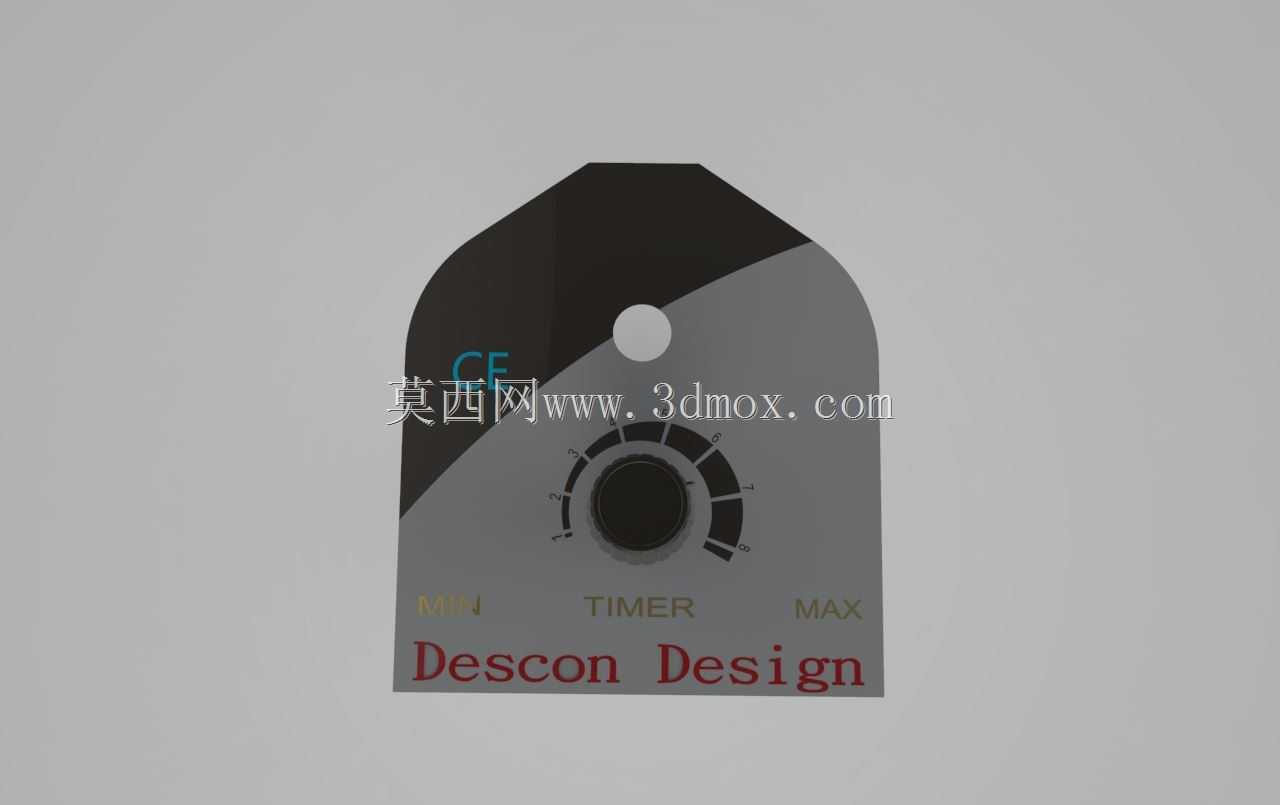

　　从功能特性来看，这款计时器采用单旋钮无极调节的操作逻辑，旋钮周边印刷有清晰的档位刻度，从最小定时时长到最大定时量程的刻度标识沿旋钮周向均匀排布，操作人员不需要额外对照说明书，仅凭刻度标识就能快速完成目标时长的调节设定，旋钮的阻尼手感经过调校，既不会因为设备运行过程中的振动出现档位偏移，也不会因为阻尼过大导致调节时需要施加过大的操作力。本体正面的标识区域做了分区印刷，除了品牌标识区域外，还明确标注了TIMER功能属性，以及MIN、MAX的量程边界，即使是初次接触该器件的运维人员，也能快速识别器件功能与调节范围。

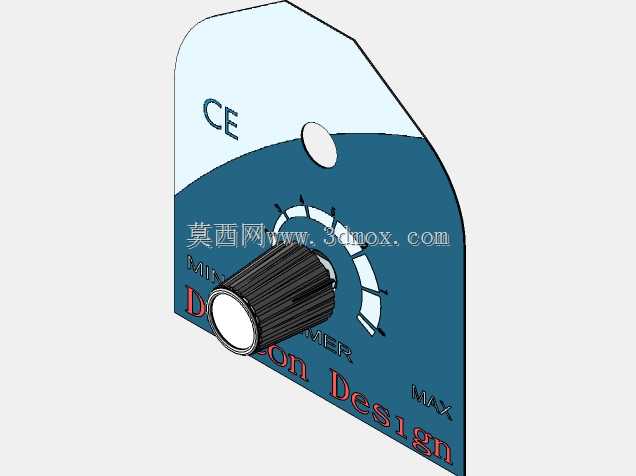

　　从结构设计思路来看，这款计时器的本体外壳采用圆弧收边的切角造型，顶部做了半圆式的挂装凸台，固定用的安装孔就设置在凸台中心位置，这种设计一方面可以减少外壳的尖锐棱角，避免在安装走线过程中划伤线材绝缘层或是操作人员的手部，另一方面切角后的本体外形可以更好地适配电控盒内部的边角空间，不会因为方正的外壳占用多余的走线间隙。外壳的分模线设置在本体侧面的居中位置，上下壳采用卡扣加超声焊接的固定方式，既可以保证外壳的装配精度，也能提升壳体的整体防护性能，避免车间环境里的浮尘、少量飞溅的切削液渗入器件内部影响电路正常工作。本体背部的接线引脚采用直插式设计，引脚间距符合通用板载元件的焊盘间距规范，可以直接焊接在预制的PCB板上，也可以通过接插件完成飞线连接，适配不同的接线工艺需求。

　　在安装尺寸的匹配上，这款计时器的本体厚度控制在较薄的区间，即使是内部净深只有30mm的小型薄型电控盒，也能顺利完成安装不会出现盒盖无法闭合的问题，本体正面的操作区域突出安装面的高度刚好适配常规的面板避让槽深度，不需要额外在面板上开设深槽来容纳突出的旋钮结构。挂装孔的直径适配通用的M3规格固定螺丝，安装时不需要单独定制特殊规格的紧固件，现场运维更换时可以直接用通用标准件完成固定，降低备件储备的品类压力。旋钮的直径设计兼顾了操作便利性与空间占用率，不会因为旋钮直径过小导致调节时难以精准对位刻度，也不会因为旋钮过大占用周边其他元件的安装空间，在PCB板上布局时，只需要在计时器本体周边预留出旋钮半径5mm的操作间隙，就能保证调节操作时不会干涉到周边的接线端子或是其他小型元件。

　　从实际使用的可靠性角度出发，这款计时器的外壳材料选用具备一定阻燃性能的工程塑料，在电控回路出现短时过载升温的情况下，外壳不会出现熔融变形的问题，电路部分的元件排布做了分区设计，功率元件与计时控制芯片之间预留了足够的散热间隙，长时间连续工作时不会出现热量积聚导致的计时精度漂移。旋钮与本体之间的配合缝隙做了错位挡边设计，日常使用过程中掉落的灰尘、少量溅落的液体不会直接顺着缝隙进入器件内部，提升了车间复杂工况下的使用寿命。在进行三维建模时，这款计时器的结构细节还原需要重点关注几个部分：一是挂装凸台的弧度与安装孔的同轴度，避免安装时出现孔位偏斜导致螺丝无法顺利穿入；二是旋钮的刻度标识位置与周向转动行程的匹配，要保证旋钮转到最小量程位置时刻度指示刚好对齐MIN标识，转到最大量程时对齐MAX标识；三是背部引脚的伸出长度与间距，要和实际选用的接插件或是PCB焊盘尺寸完全匹配，避免出现装配干涉；四是外壳分模线的位置与卡扣的配合尺寸，要保证上下壳装配后没有明显的错位断差，整体外观平整顺滑。
