机械零件等轴测结构练习参考图纸

　　这套等轴测结构参考素材，主要面向机械结构设计入门练习、三维建模实操训练场景，也可作为机械制图课程的实操参考案例，帮助从业者建立轴测图与三维实体的空间映射逻辑。从实际工程应用角度看，这类轴测练习的核心价值，是训练设计人员从二维标注信息还原三维实体结构的能力，不管是做零部件测绘、还是根据二维图纸搭建三维模型，这种空间转换能力都是结构工程师的必备基础技能。

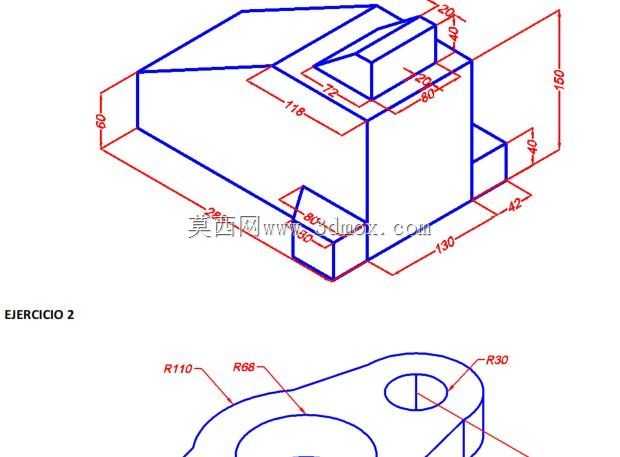

　　先看第一个块类零件的结构，整体外轮廓总高150单位，左侧立边高度60单位，底部沿长度方向的总尺寸标注有130单位的分段，前端突出的小凸台宽度42单位，凸台高度40单位；上部的开槽结构，槽的定位尺寸116单位，槽内的台阶结构分别标注72、25、80单位的定位与定形尺寸，槽的深度方向有40、20单位的尺寸约束，左下角的斜向凸台带有80度的角度标注，相邻边标注50单位的长度尺寸。这类块类带槽、带凸台的结构，在实际设备中常作为定位基座、小型工装的承载块使用，设计时需要重点关注凸台的配合公差、槽内的安装避让空间，所有标注的尺寸都是建模时的硬约束，不能随意改动，否则会导致后续装配干涉。

　　第二个带圆弧轮廓的零件，外轮廓分别标注R110、R68、R30的圆弧半径，零件上带有圆形通孔结构，这类带圆弧连接、带安装孔的板类零件，在实际设备中常作为铰接连接板、传动摆臂的毛坯参考，圆弧过渡的设计一方面是为了减少应力集中，另一方面是为了避让周边的运动部件，避免设备运行时出现碰撞。设计这类零件时，要先确定各个圆弧的圆心定位尺寸，再通过相切约束完成轮廓绘制，最后处理孔位的位置精度，保证安装时的同轴度要求。

　　从设计思路层面来说，这类等轴测绘图练习，遵循的是机械制图的基本投影规则，所有尺寸都沿轴测轴方向标注，直观反映零件的长、宽、高三个方向的实际大小，练习者在建模时不需要额外做尺寸换算，直接读取标注数值就能完成实体搭建。对于刚接触三维建模的从业者来说，先从这类带完整尺寸标注的等轴测图入手练习，能快速熟悉软件的拉伸、切除、凸台、圆角等基础特征命令，同时建立正确的尺寸约束意识，避免建模时出现过定义、欠定义的问题。

　　在实际的设备设计工作中，很多老旧设备的备件图纸只有二维轴测图，没有现成的三维模型，这时候就需要设计人员根据这类轴测标注完成三维建模，再进行后续的加工出图、备件仿制工作。建模过程中要特别注意尺寸链的核对，比如块类零件的总高150单位，要和各个分段的高度尺寸累加结果一致，避免出现尺寸矛盾；圆弧类零件的各个圆弧半径要和连接边的相切关系匹配，防止轮廓出现断点、错位。另外这类零件的安装边界，要以最大外轮廓尺寸为准，块类零件的安装占地范围是长、宽、高三个方向的最大尺寸围成的矩形空间，圆弧板类零件的安装边界要考虑R110大圆弧的外伸范围，预留足够的安装与运动空间，避免和周边的管线、其他零部件产生干涉。

　　日常做这类结构练习时，还要注意工艺性的考量，比如块类零件的凸台根部如果是直角连接，实际加工时容易出现应力集中，后续量产时可以根据实际受力情况增加小的圆角过渡，但练习阶段要严格按照图纸标注的尺寸建模，先保证结构形状和尺寸的准确性，再考虑工艺优化的内容。圆弧类零件的孔位如果是安装铰接轴用，建模时还要考虑孔的表面粗糙度要求对应的公差带，但作为练习素材，核心是掌握轮廓绘制与特征生成的逻辑，为后续的复杂零部件设计打下基础。
