在工业传动场景里,不少工况对减速机构的回差控制、过载耐受能力有较高要求,比如轻工包装线的间歇送进机构、自动化输送线的动力匹配单元、小型数控机床的进给传动端,这类场景往往不适合用常规渐开线齿轮减速结构——普通圆柱齿轮减速在大传动比下单级结构体积偏大,多极串联又会累积传动间隙,长期重载下齿面磨损快,维护周期短。摆线齿轮传动箱刚好能填补这类应用的空白,单级结构就能实现较大的传动比,同时多齿啮合的特性让它的抗冲击能力远优于同体积的普通齿轮减速结构,在频繁正反转、瞬时过载的工况下运行稳定性更突出。

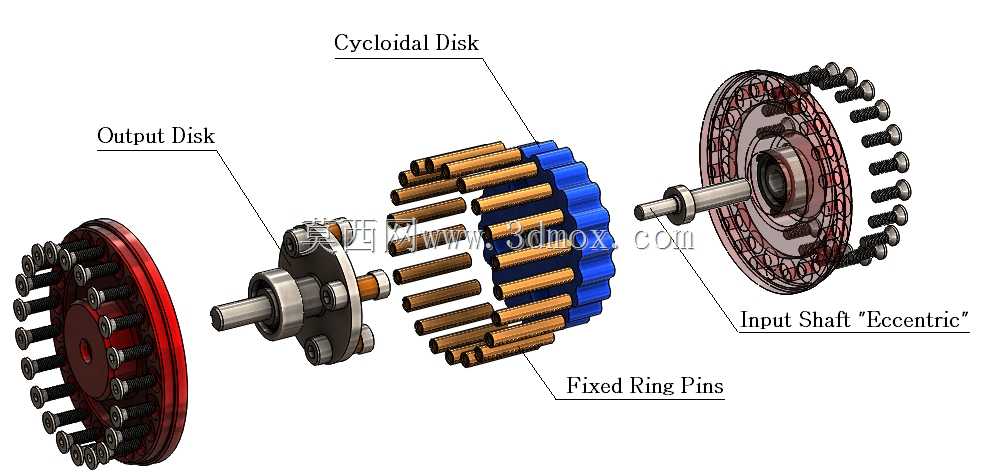

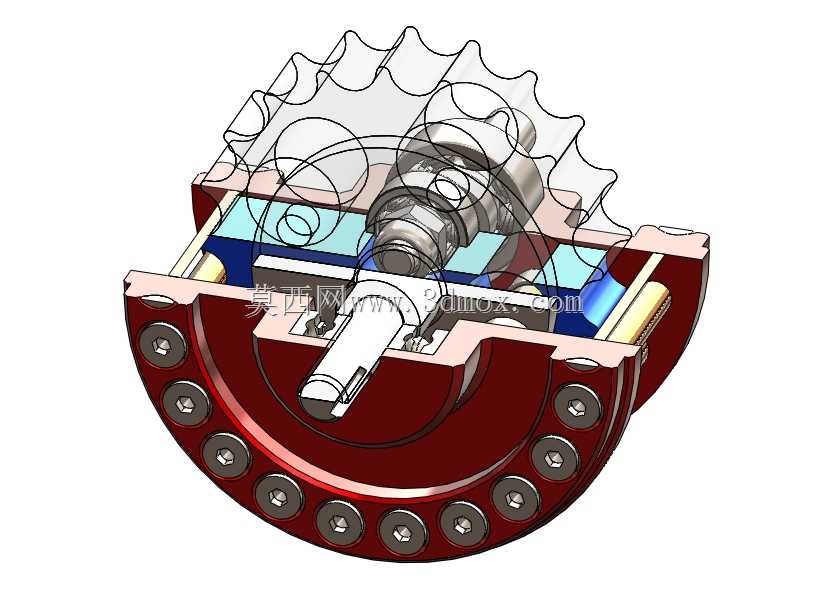

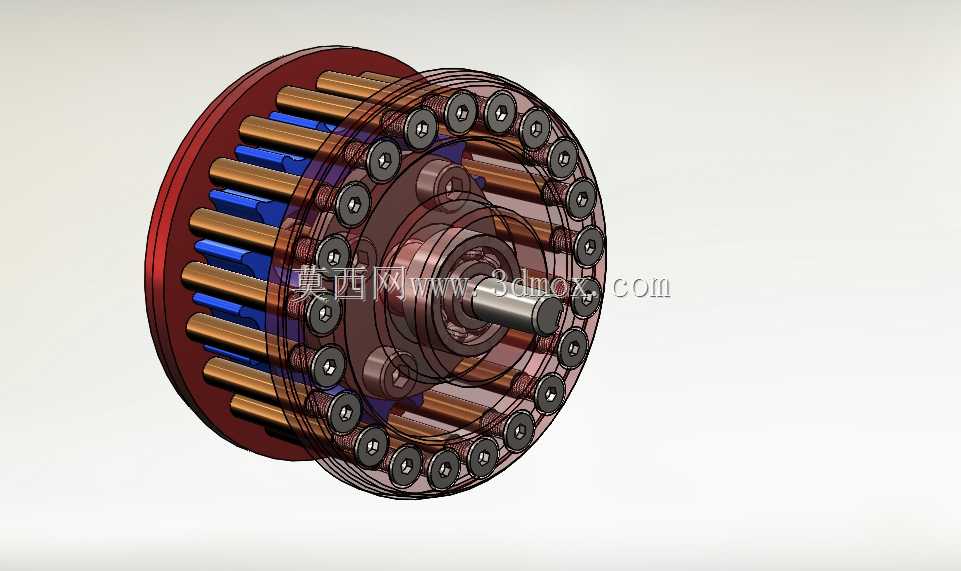

从实际功能逻辑来看,这套摆线齿轮箱的核心作用是匹配原动机与工作端的转速、扭矩差,将高转速低扭矩的动力输入,转化为低转速大扭矩的动力输出,同时依靠摆线针轮的啮合特性,把传动回差控制在极小范围内,满足需要精准传动定位的工位需求。结构上采用了典型的摆线针轮传动布局:输入侧的偏心套带动两片错位180度的摆线轮做平面行星运动,摆线轮的齿廓与沿壳体圆周均匀排布的针齿销啮合,将偏心运动转化为定轴转动,再通过输出轴端的柱销结构把摆线轮的转动传递到输出轴,整套传动链没有多余的冗余构件,动力传递路径短,机械效率能维持在较高水平。
做结构设计的时候,首先要考虑的是安装边界的适配性,这类单级摆线箱通常采用法兰式安装接口,输入轴与输出轴保持同轴布局,能直接对接伺服电机、步进电机的标准输出轴,不需要额外加装联轴器转接,整体径向尺寸控制紧凑,轴向长度短,在设备内部安装时不会占用过多的排布空间,适合安装空间局促的自动化设备内部。设计过程中需要重点校核几个核心配合面的公差:针齿销与壳体针齿孔的配合间隙要控制在合理范围,间隙过大会导致传动回差超标,间隙过小则会在运转时出现卡滞、发热的问题;摆线轮的齿廓修形量要匹配实际加工精度,既要保证多齿同时啮合的承载特性,也要避免齿廓干涉导致的运转阻力过大;输出端的柱销与摆线轮上的柱销孔之间要预留合适的间隙,补偿加工与装配带来的位置误差,保证运转时的受力均匀。

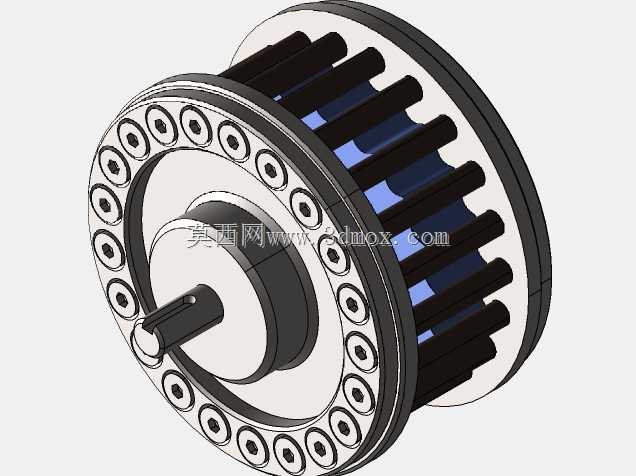

从实际使用的角度出发,这套结构的外壳采用一体化的圆周排布针齿孔设计,壳体本身兼具针齿销的定位支撑作用,不需要额外加装针齿壳配件,减少了装配环节的累积误差。端盖与壳体之间采用止口定位,保证输入轴、输出轴的同轴度公差,轴承选型上输入侧采用能承受径向力与少量轴向力的深沟球轴承,输出侧根据负载大小可选配圆锥滚子轴承,应对带径向负载的输出工况。内部的润滑通道设计也兼顾了维护便利性,壳体上预留的注油孔与排油孔位置合理,日常维护时不需要完全拆解设备就能完成润滑油更换,适合工业现场的运维需求。
在选型适配时,这套单级摆线结构的传动比覆盖范围能满足多数中小功率传动场景的需求,相比同传动比的行星齿轮减速结构,它的零件数量更少,摆线轮与针齿销的啮合属于滚动摩擦,长期运转的磨损量更小,使用寿命更长。尤其是在有瞬时冲击负载的工况下,比如输送线上突然出现的卡滞、包装设备的切刀瞬时负载,多齿啮合的特性能让负载分散到多个啮合齿面上,不会出现单齿受力过大导致的断齿问题,运行可靠性更高。结构上的对称设计也让运转时的偏心惯性力能被两片摆线轮相互抵消,整机运转的振动与噪声水平更低,适合对运行噪音有要求的车间环境使用。
