三点挂载式半林用链式碎枝设备结构

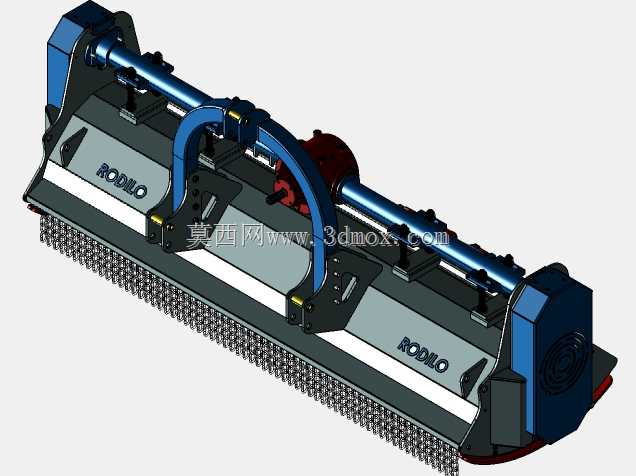

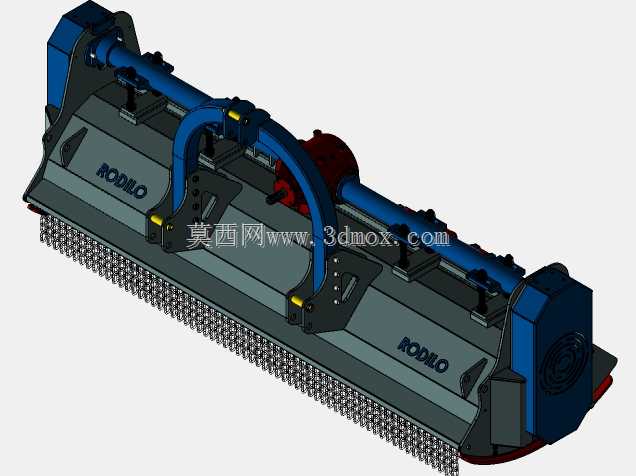

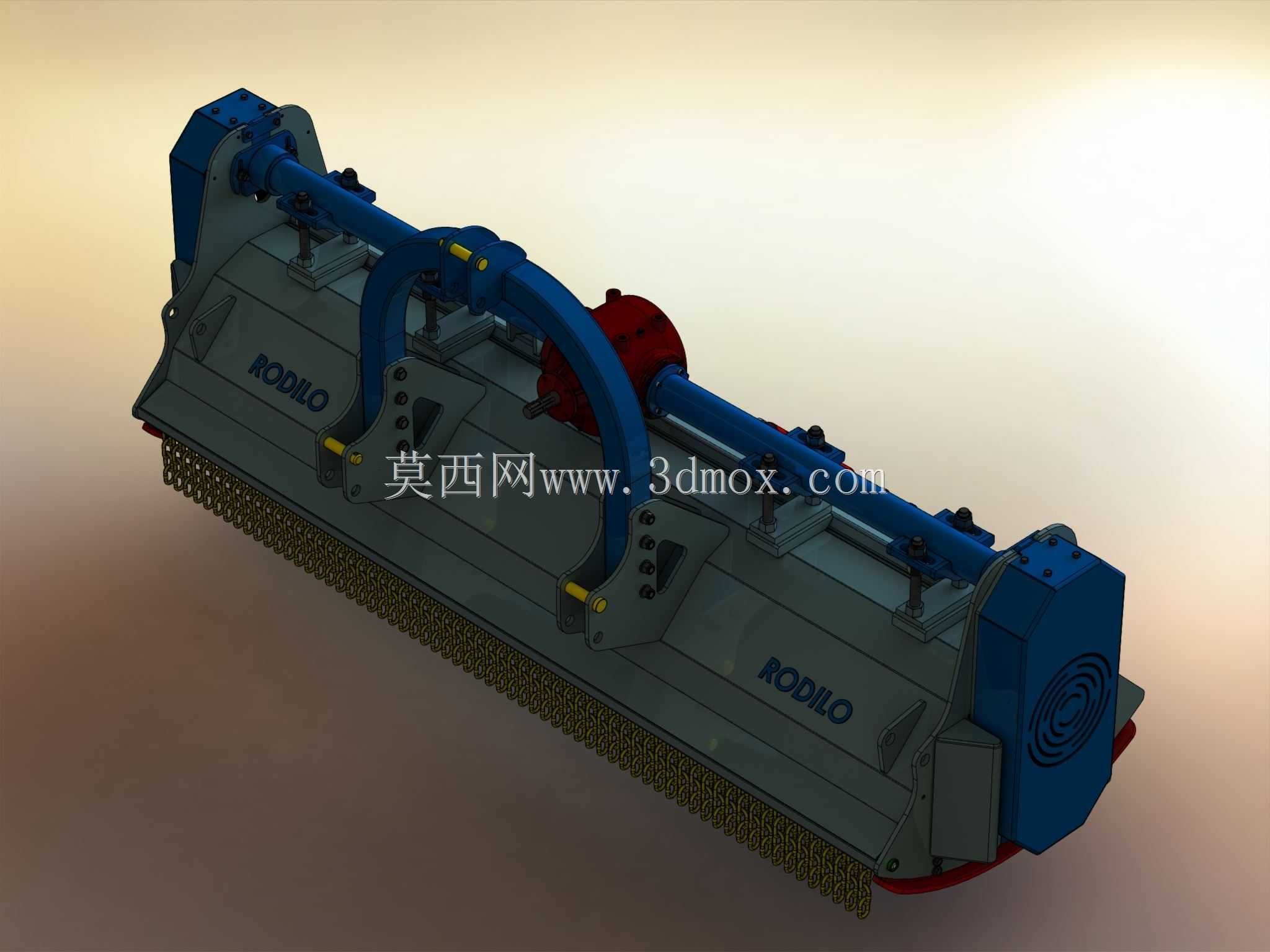

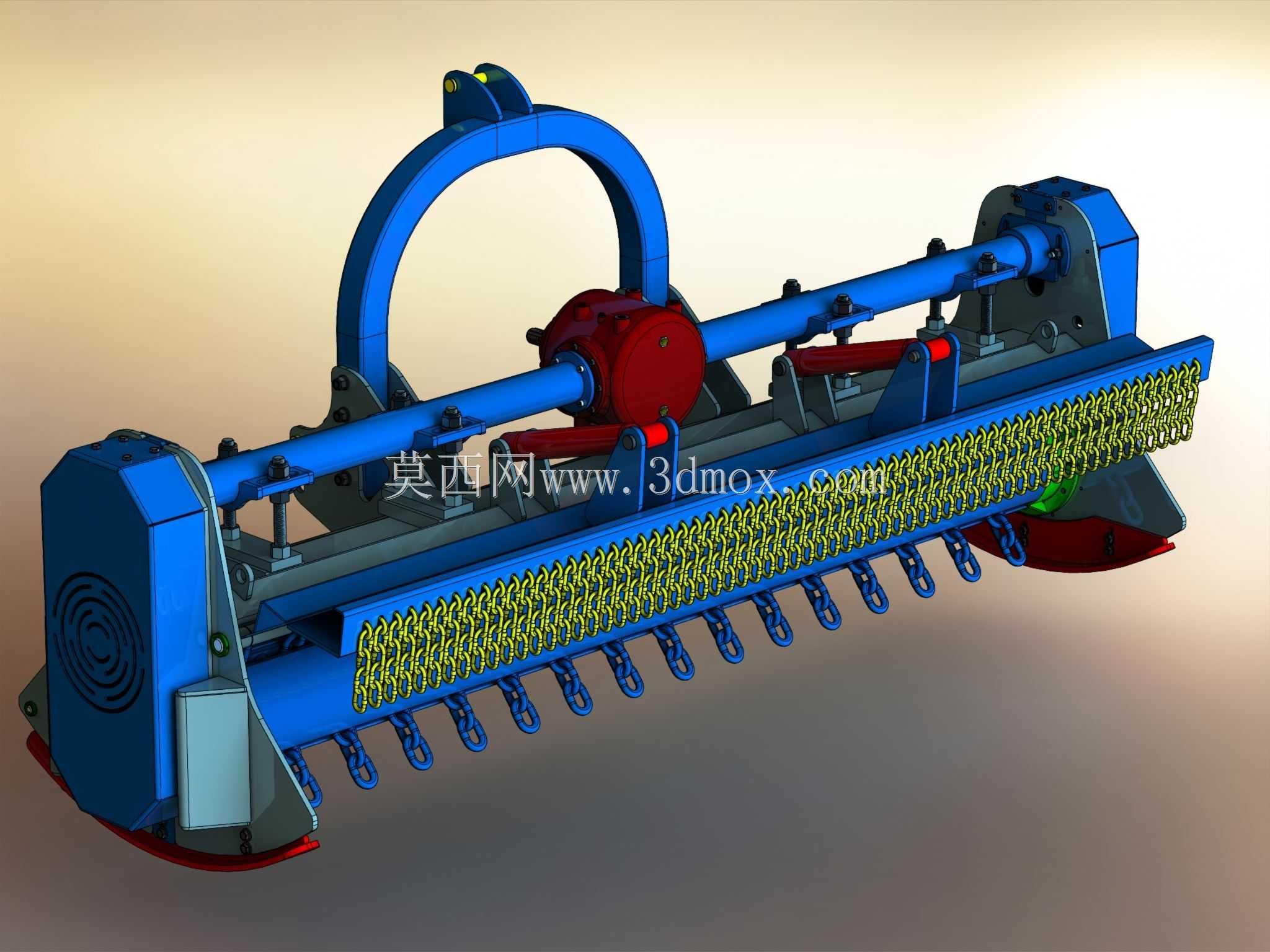

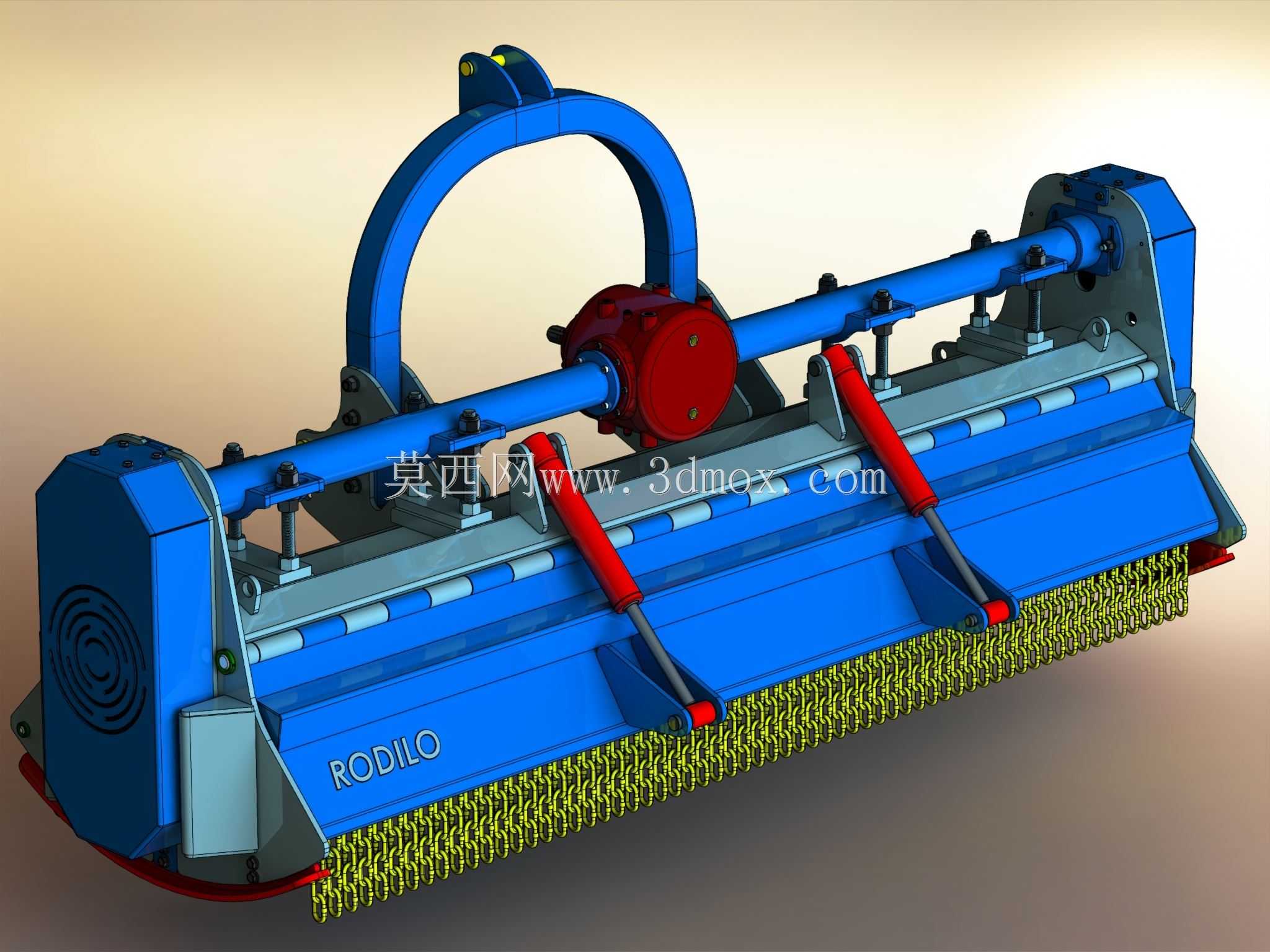

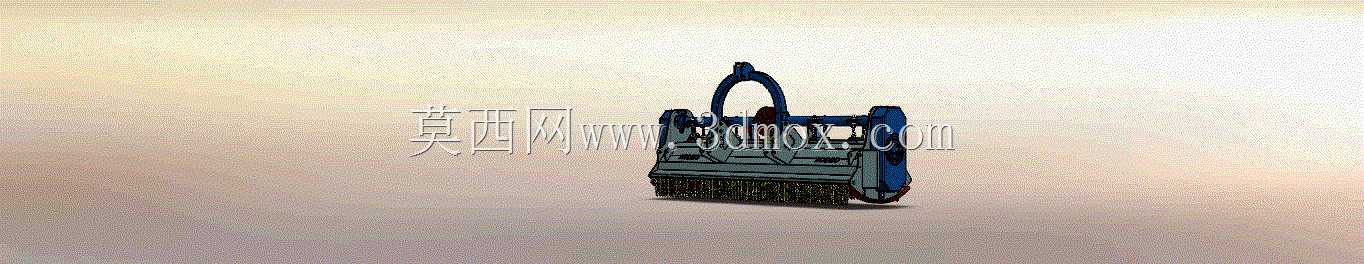

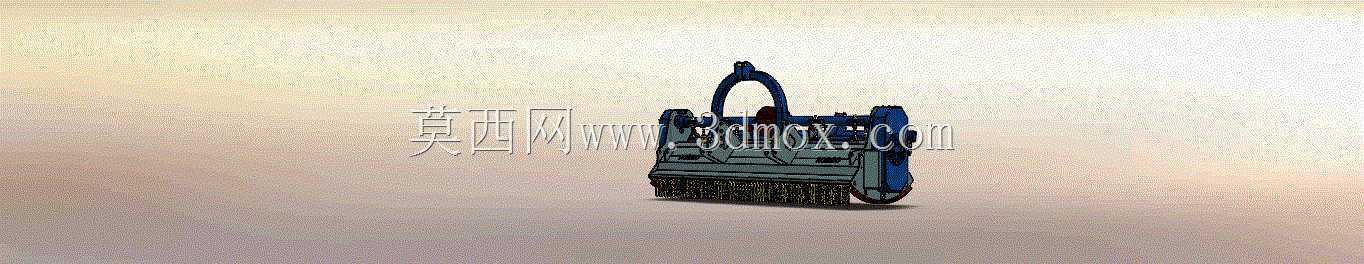

　　这款挂接式链式破碎设备主要面向农林间作区域、人工林抚育作业场景设计，适配常规轮式拖拉机的后三点悬挂接口，作业幅宽覆盖2.4米范围，能够在林缘地带、疏林地内完成灌丛清理、枝条粉碎、地表植被整理的联合作业，相比传统人工清林效率提升数倍，同时避免了焚烧枝条带来的消防隐患与环保问题。从结构设计逻辑来看，设备整体采用框架式焊接主体，上部设置的弧形吊耳结构直接对接拖拉机上拉杆，下部两个挂接销对应拖拉机下拉杆接口，挂接后整机重心位于拖拉机后轮承载范围内，作业时不会出现翘头或偏载问题；传动端通过拖拉机后输出轴连接设备内部的链传动系统，将动力传递至横向布置的转子总成，转子上铰接的多组耐磨锤链在高速旋转下形成连续打击面，接触到的枝条、

　　灌丛茎秆会被锤链反复击打撕裂成碎段，直接抛撒在地表作为腐殖质覆盖层，不需要额外收集转运。考虑到林地作业的复杂地形，设备壳体两侧做了圆弧过渡收边，避免行进中剐蹭树干，下部的破碎腔出口设置了可调高度的限深托板，能够根据地表起伏调整作业深度，防止锤链打到土壤层造成不必要的磨损，也能避免碎石被高速甩出带来的安全风险；设备顶部的弧形护罩除了承担防护功能，还能引导破碎后的物料向地面均匀抛撒，不会出现物料飞溅到拖拉机驾驶室方向的问题。在安装边界设计上，挂接状态下设备整机横向宽度控制在2.6米以内，满足林区简易道路的通行宽度要求，纵向尺寸不超过1.2米，挂接后拖拉机的转弯半径不会出现明显增大，能够在株距3米以上的人工林行间顺利转向；

　　动力匹配方面适配35马力以上的轮式拖拉机，后输出轴转速要求为540转/分，不需要对拖拉机液压系统做额外改装，仅需要匹配对应长度的传动轴即可完成挂接作业。设备的转子总成做了动平衡校准，每组锤链的重量差控制在5克以内，高速作业时整机振动幅度控制在合理范围，不会对拖拉机悬挂系统造成额外的冲击载荷；壳体内部靠近转子的位置焊接了耐磨衬板，长期作业磨损后可以单独更换衬板，不需要整体更换壳体，降低后期维护成本。实际作业过程中，这款设备能够处理直径不超过8厘米的鲜枝条，以及直径3厘米以内的木质化灌丛茎秆，对于地表的杂草、枯落物也能同步完成破碎处理，作业后地表的植被残段长度普遍在5厘米以内，1-2年即可自然腐解，能够有效提升林地土壤有机质含量，

　　同时清理后的林地能够减少病虫害滋生空间，也为后续的林木抚育、采运作业打通通行通道。不同于固定式破碎设备需要将枝条收集转运到固定点位处理，这种挂接式随走随碎的作业模式，省去了枝条收集、装卸、转运的多道工序，特别适合面积较大的人工林场、山地经济林的抚育作业，也可用于农田周边的防护林带修枝后的残枝处理，以及果园行间的枝条粉碎还田作业。在结构细节上，锤链与转子的连接采用铰接式销轴结构，遇到硬质石块等障碍物时锤链可以自动回弹避让，不会出现刚性连接下的锤链断裂、转子变形问题；设备两侧的轴承座采用外置式设计，配套双层密封结构，能够阻挡林地作业时的粉尘、植物碎屑进入轴承内部，延长轴承的维护周期，注油嘴引至设备外侧，日常保养时不需要拆解护罩即可完成润滑作业。
