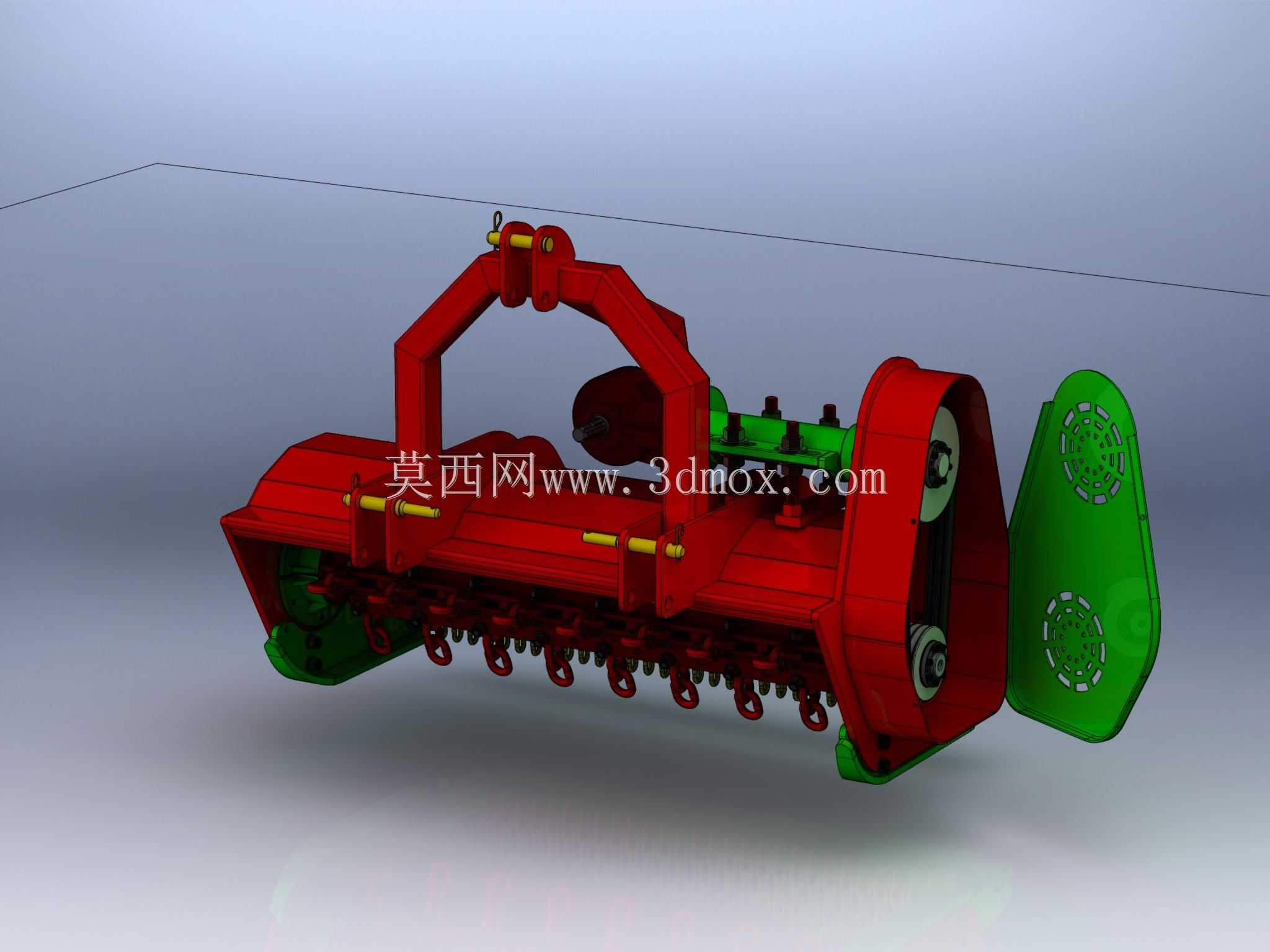

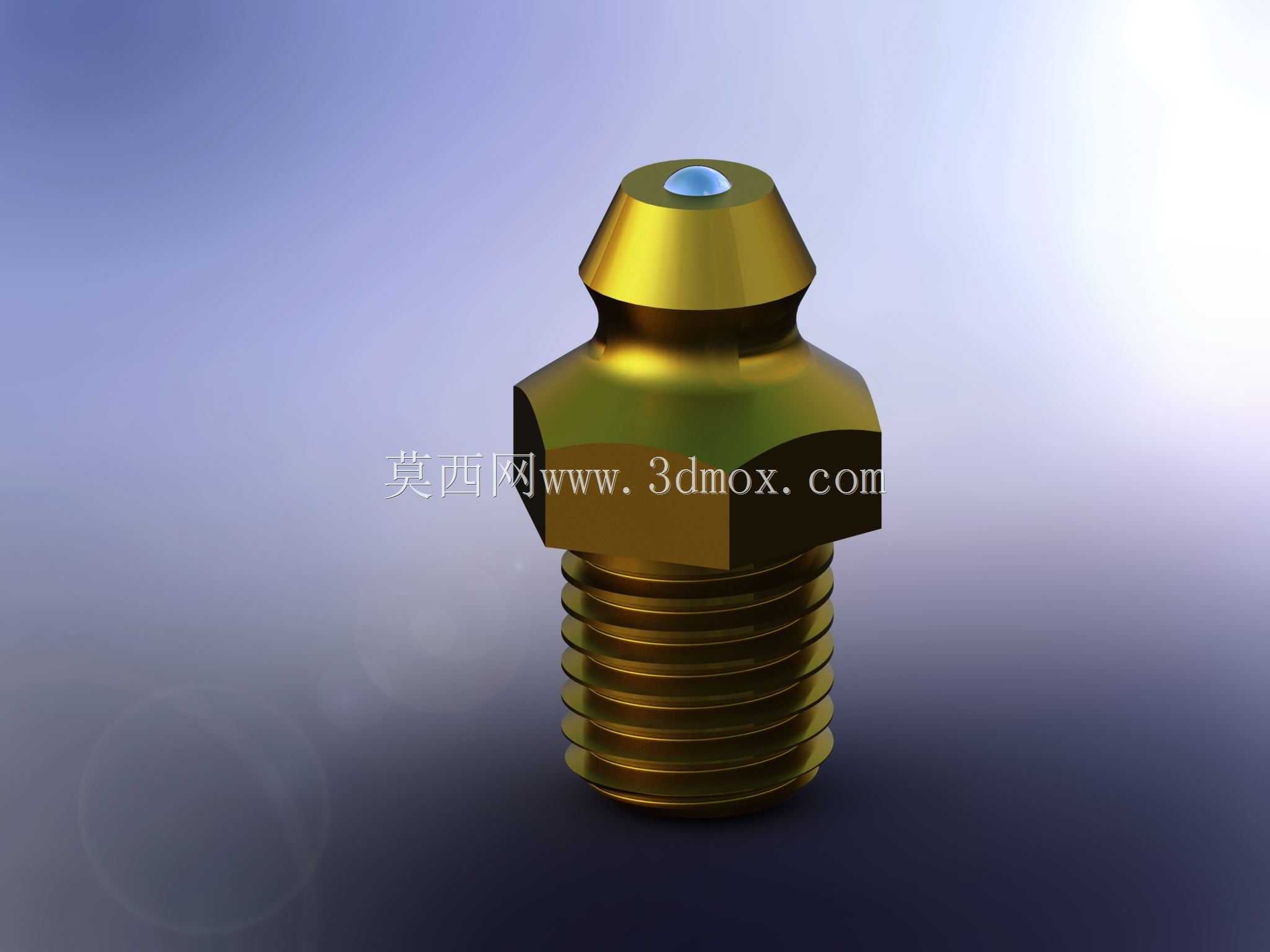

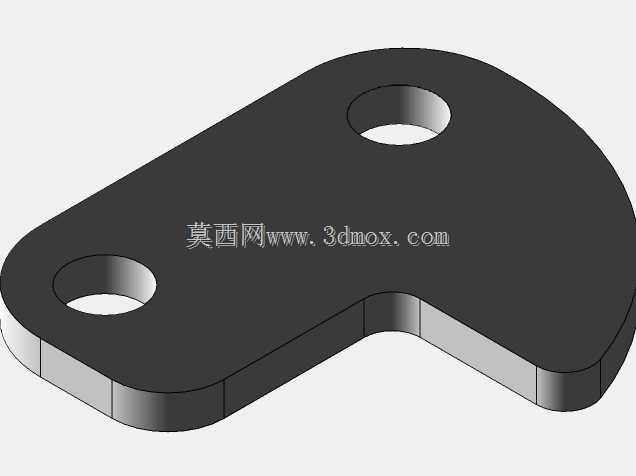

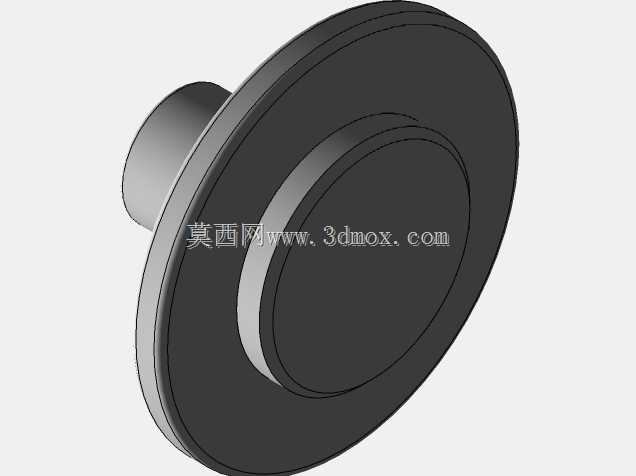

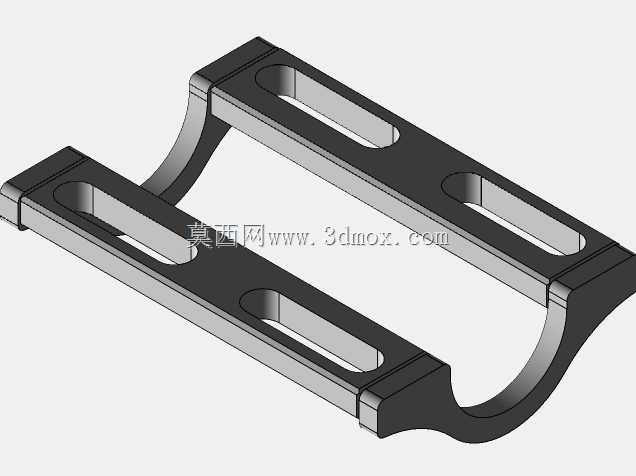

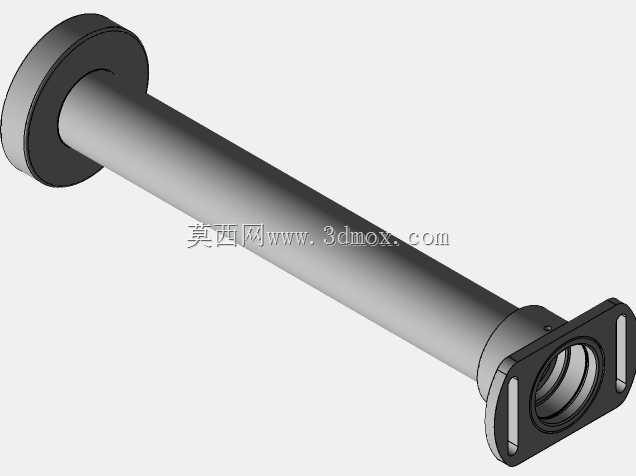

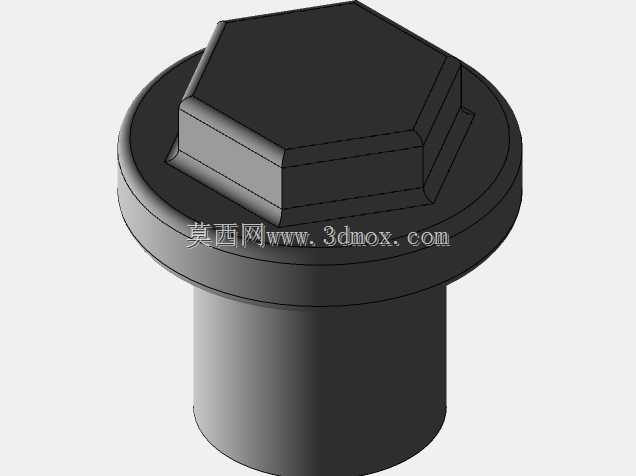

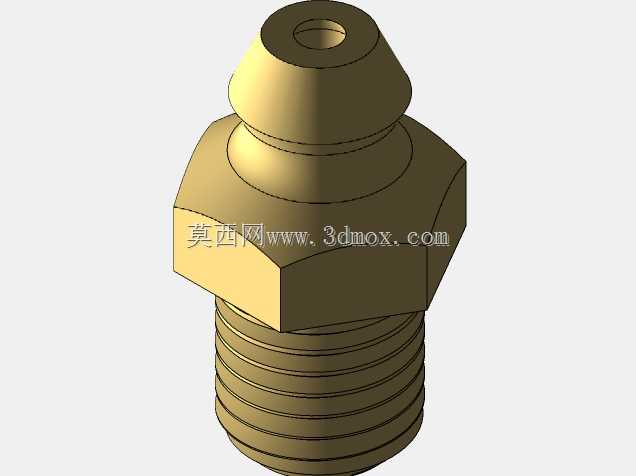

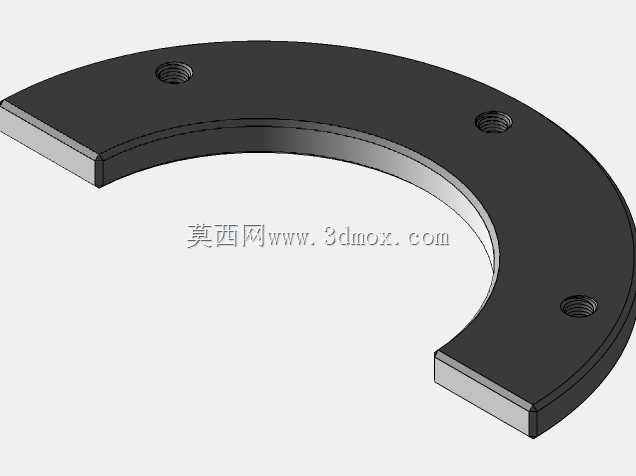

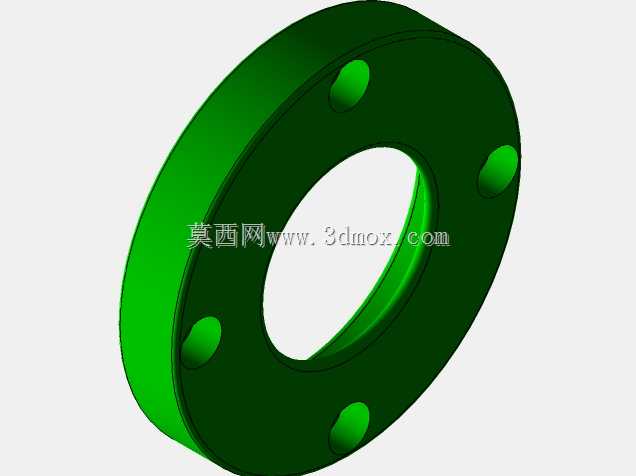

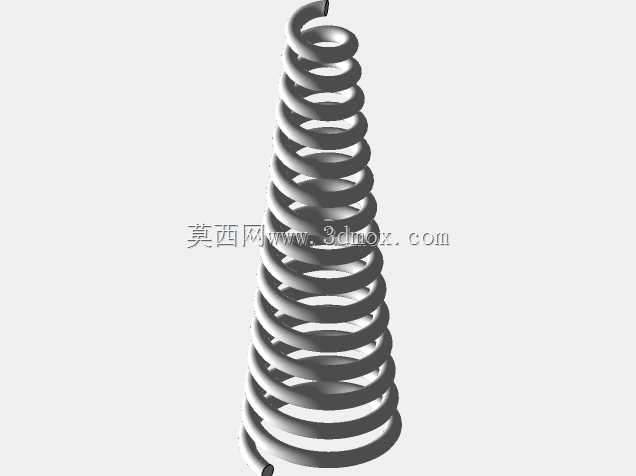

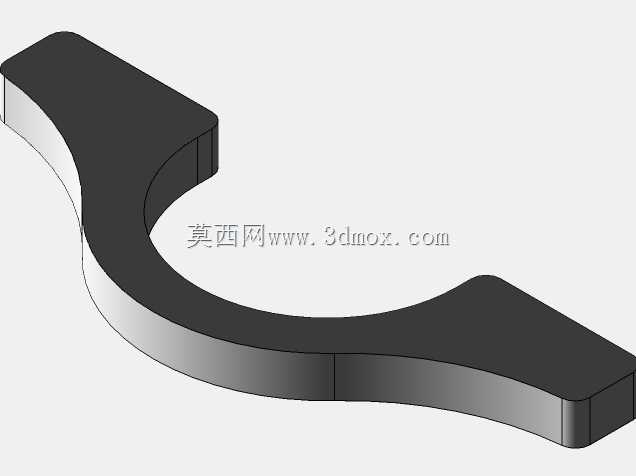

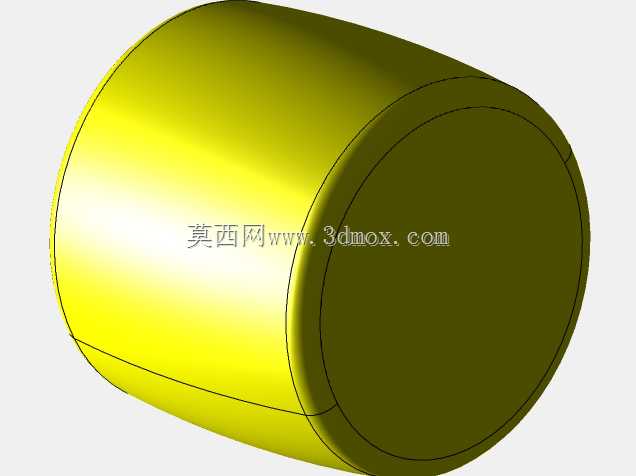

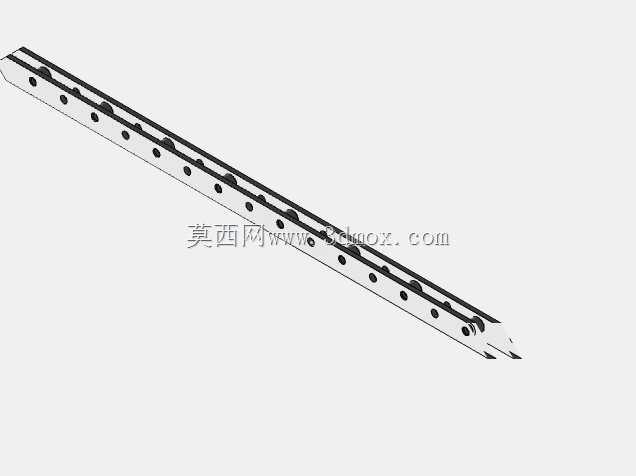

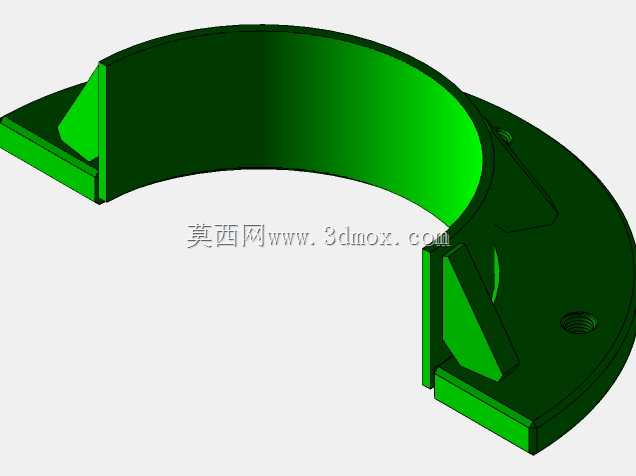

三点半森林链式碎枝还田设备结构

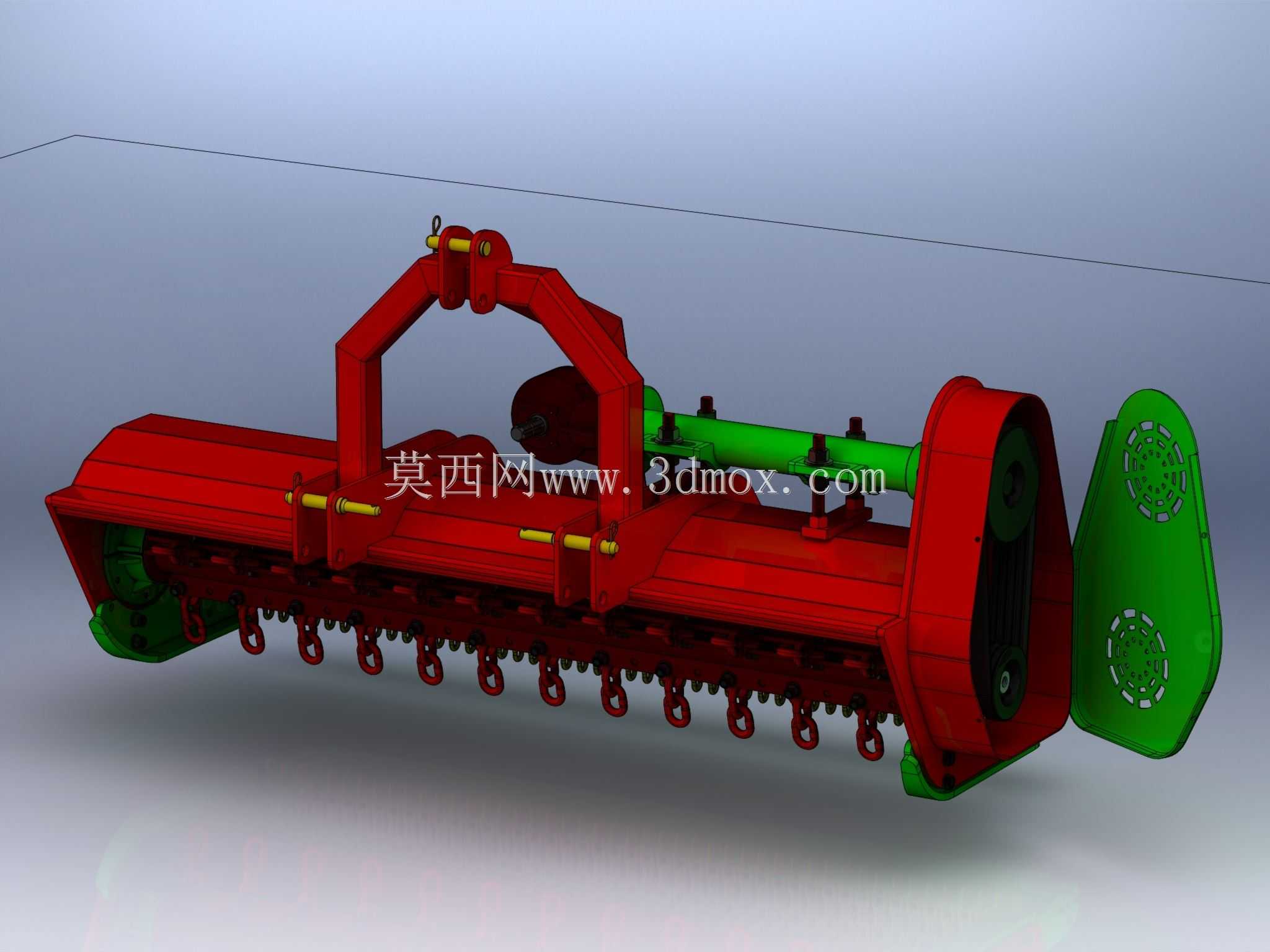

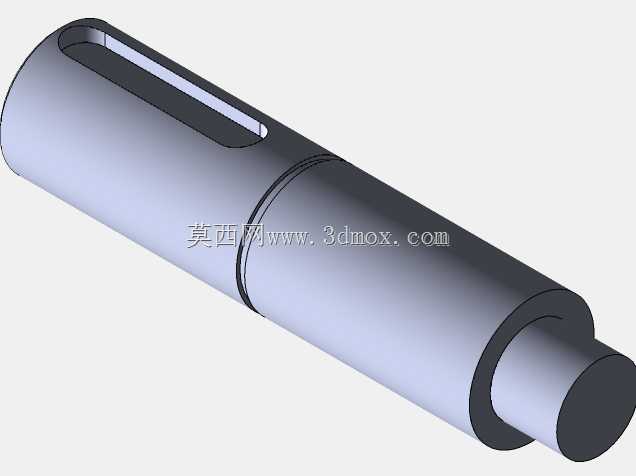

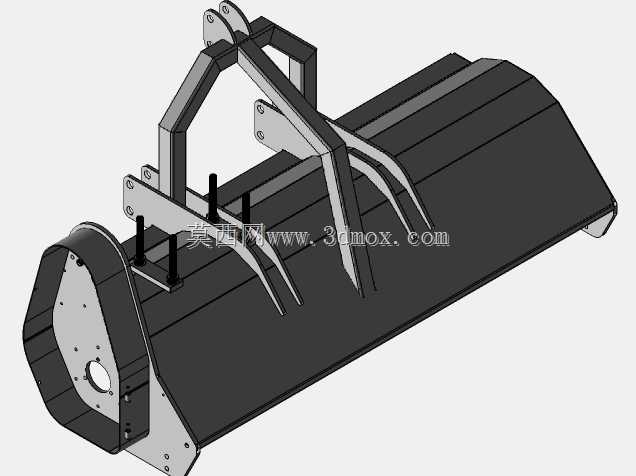

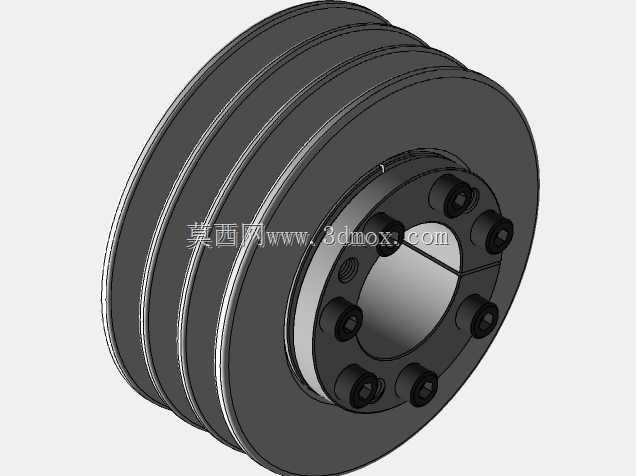

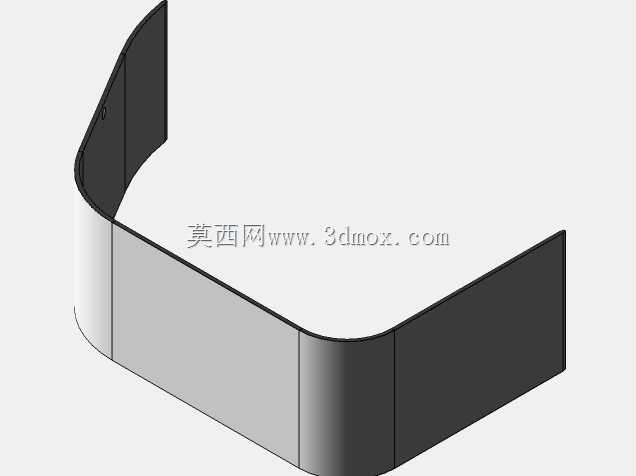

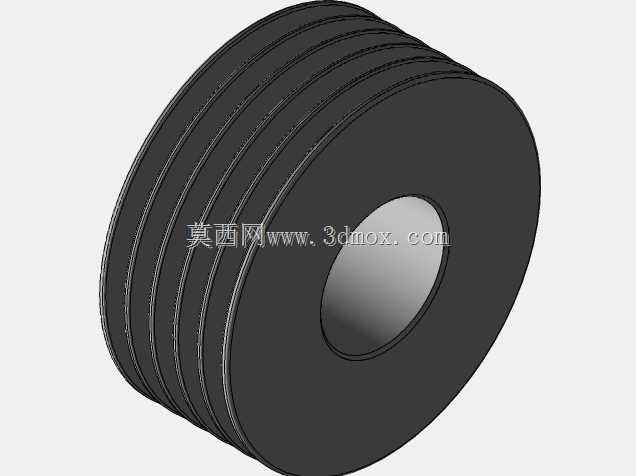

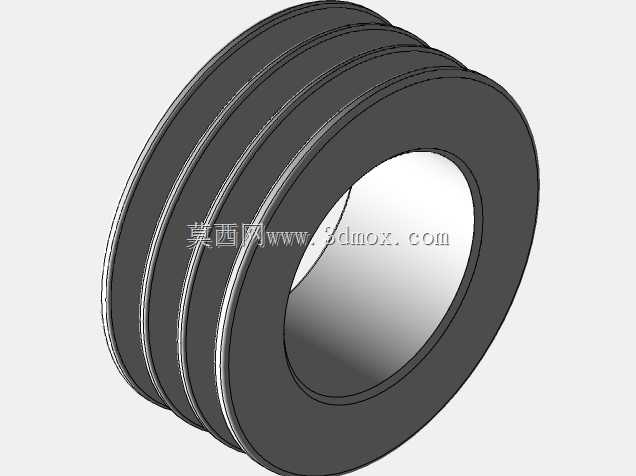

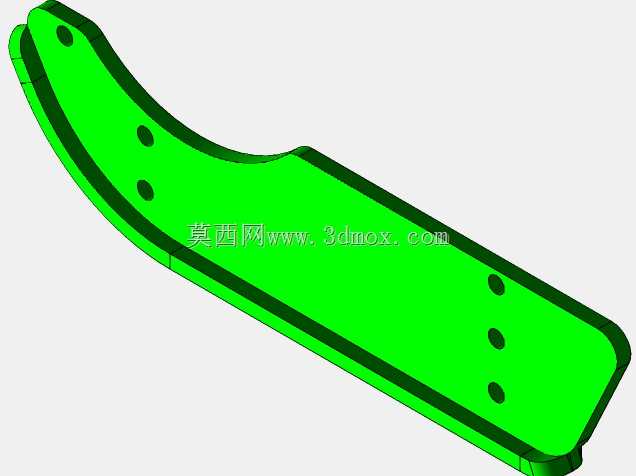

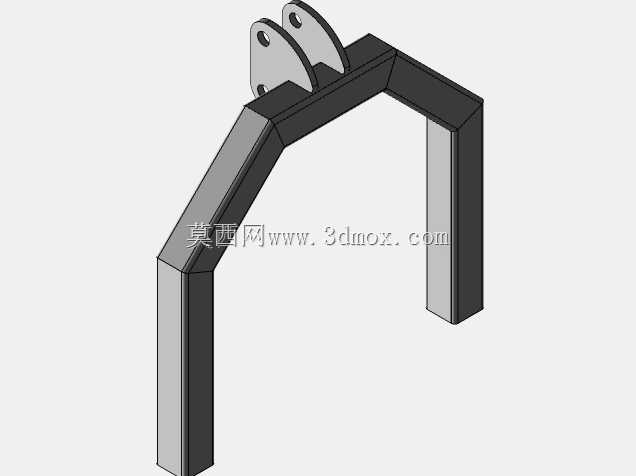

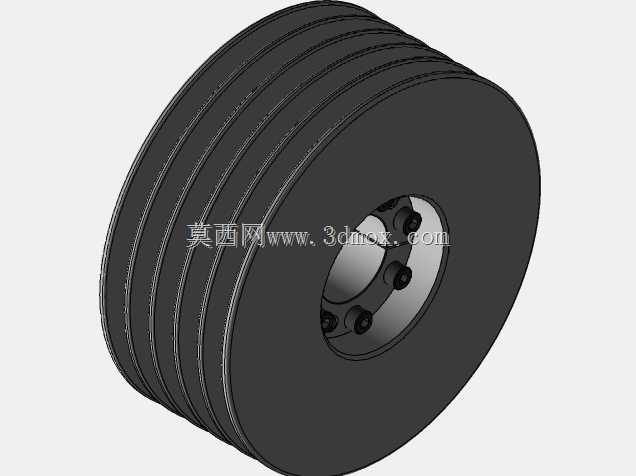

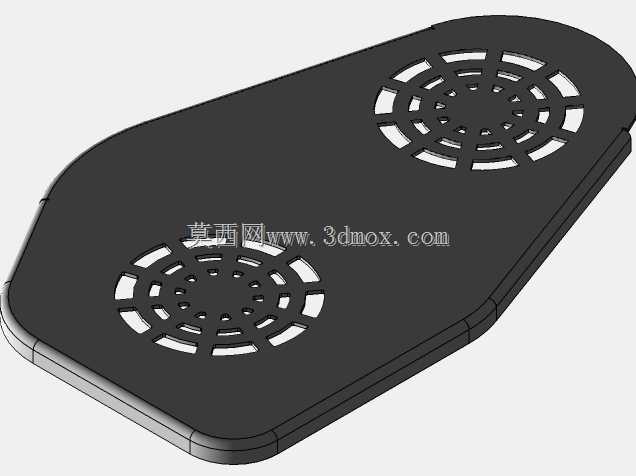

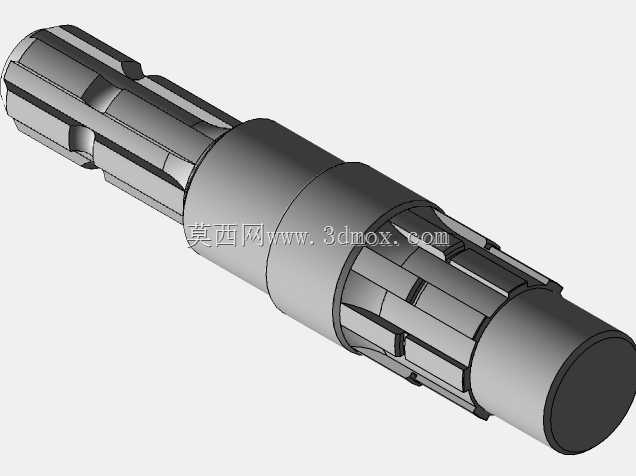

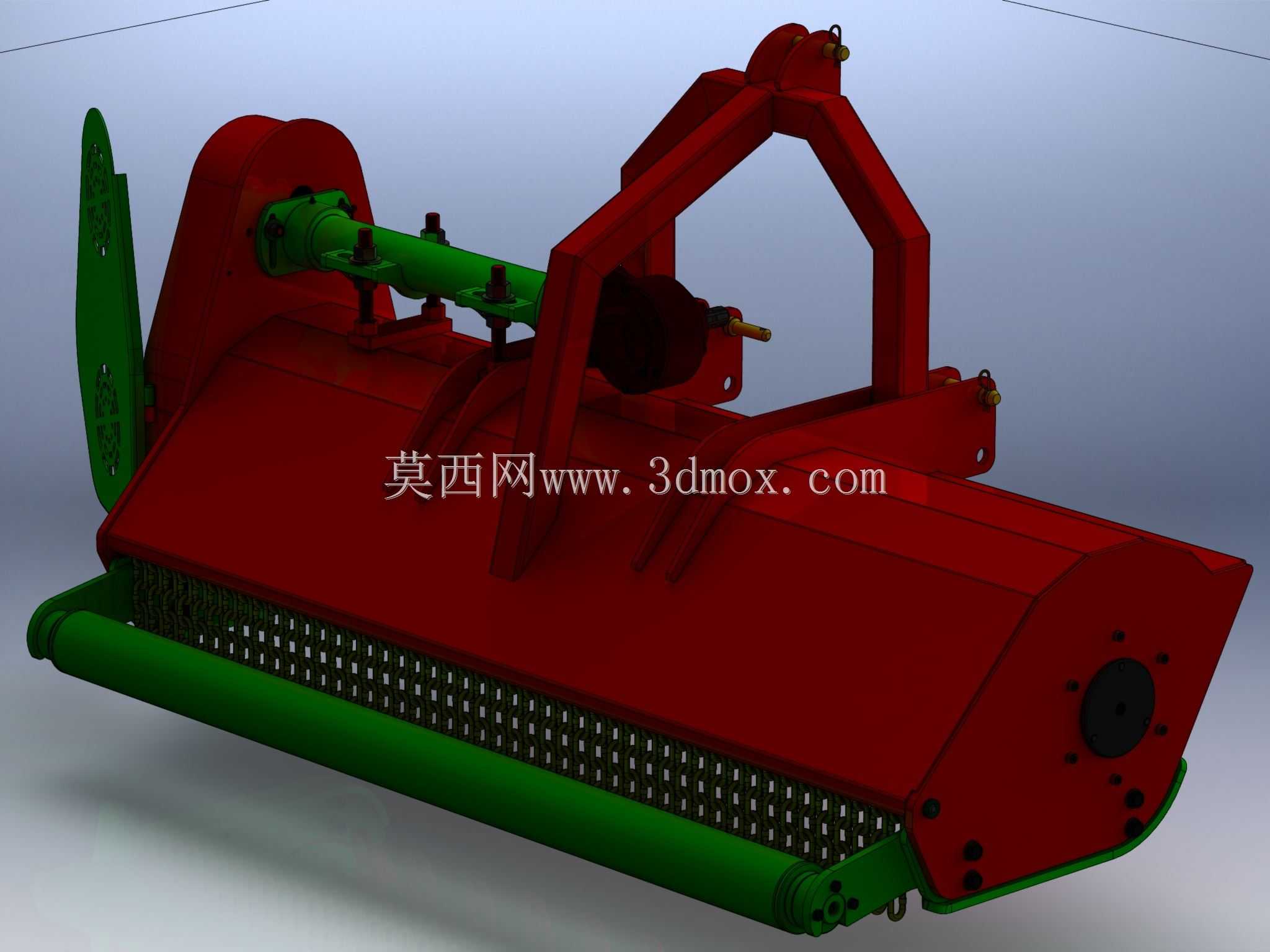

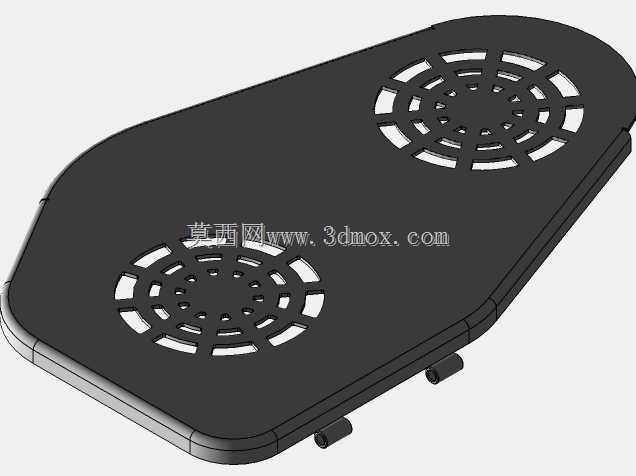

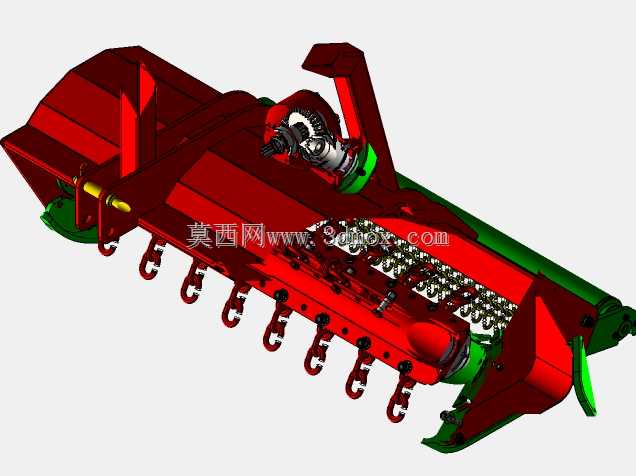

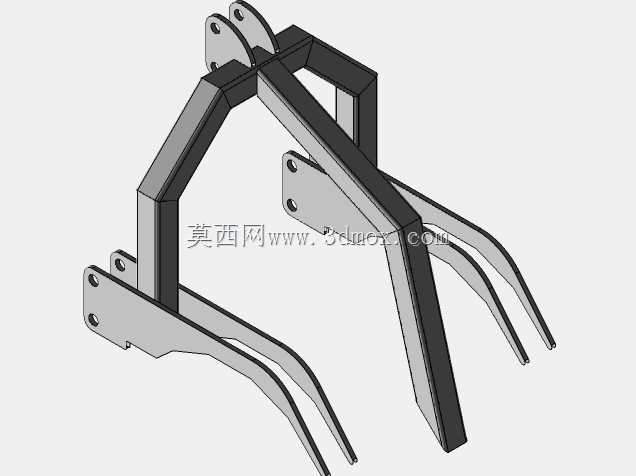

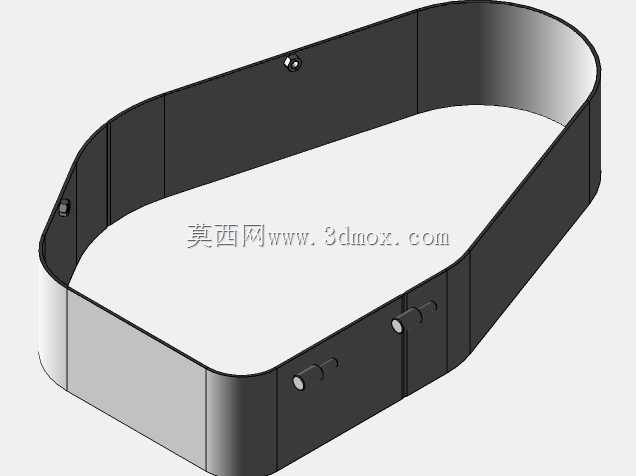

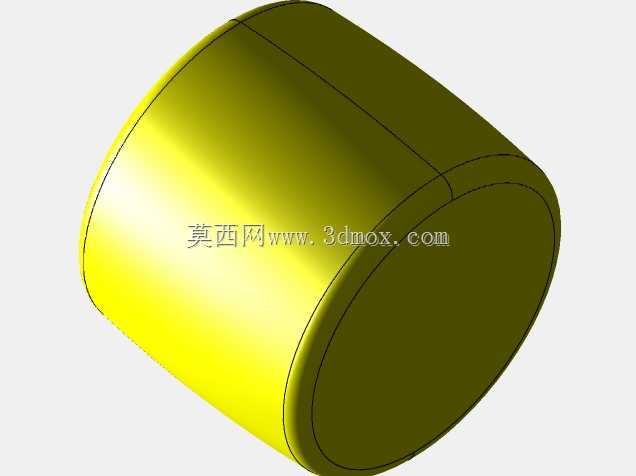

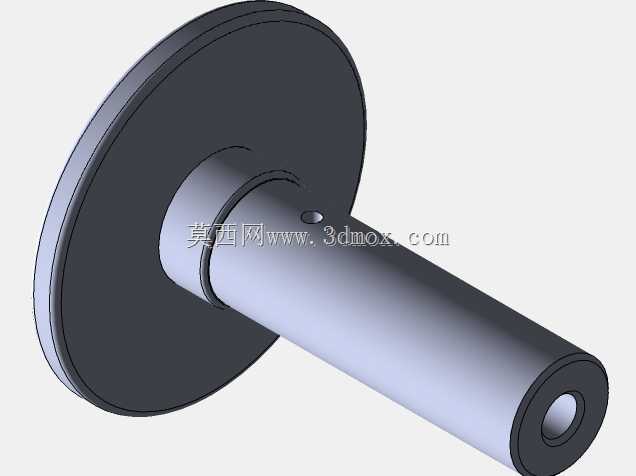

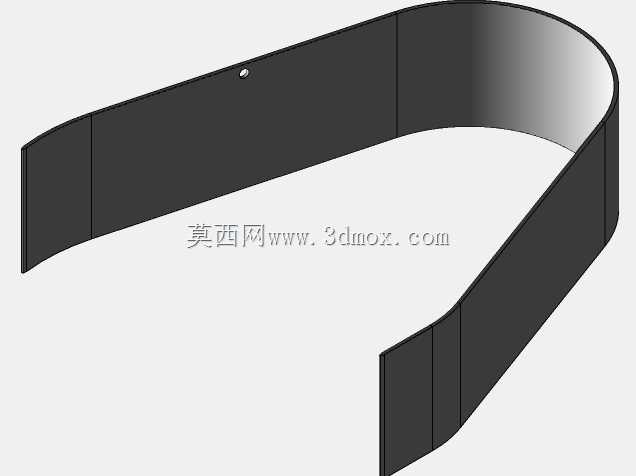

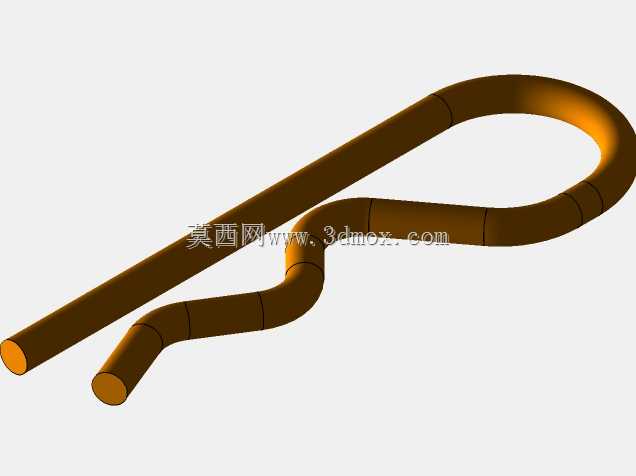

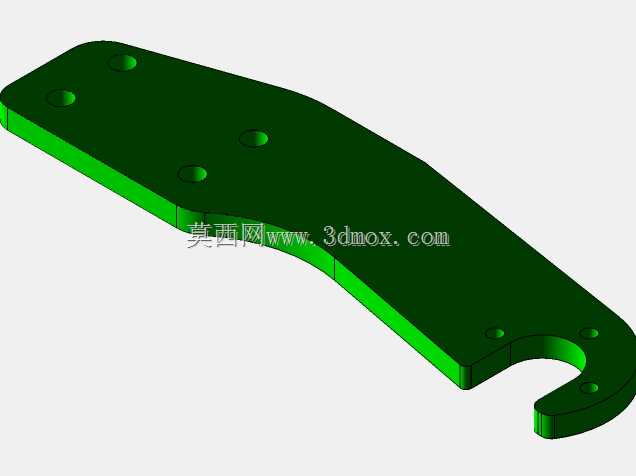

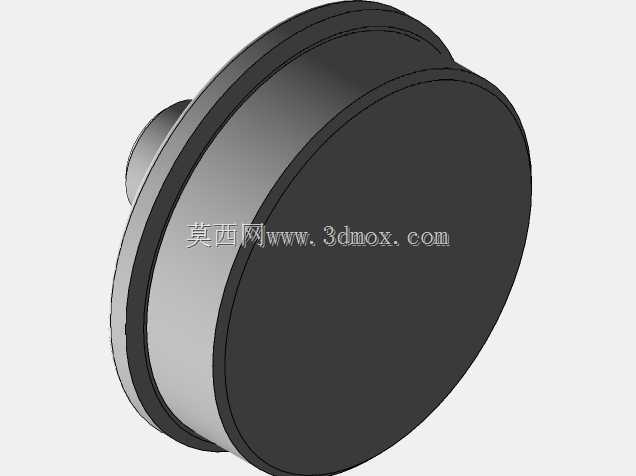

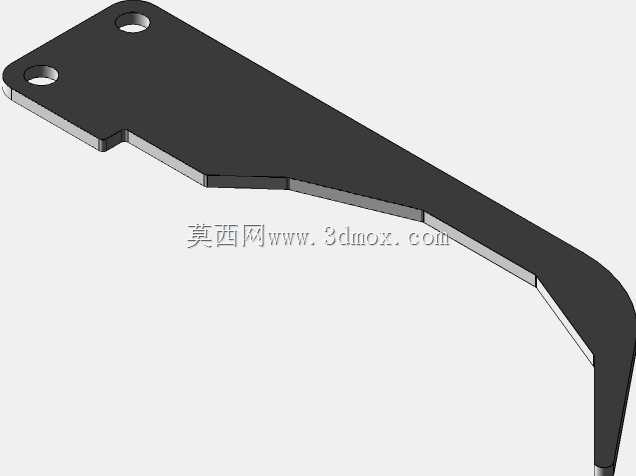

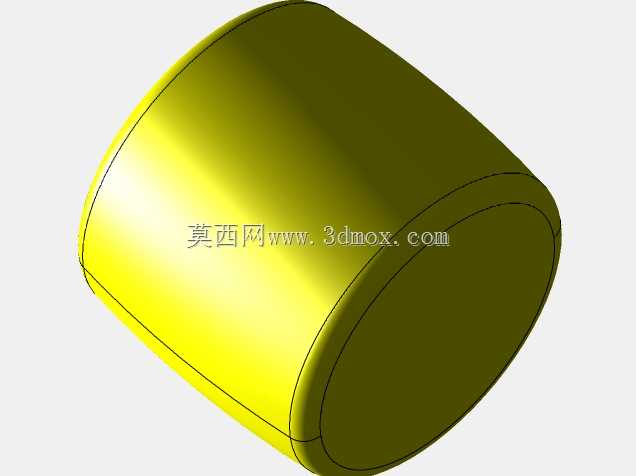

　　这款悬挂式链式破碎设备主要适配丘陵、平原区域的林地抚育、果园清园、农田边角杂灌清理作业场景，区别于普通卧式还田机，其针对直径3cm以内的灌木枝条、藤本植物、采伐剩余枝桠设计破碎结构，作业后碎料长度均匀，可直接铺撒在地表实现腐殖质还田，也可收集后作为生物质原料预处理段的粗碎设备使用。从结构设计逻辑来看，整机采用三点悬挂对接接口，可直接匹配多数轮式拖拉机的后悬挂输出点位，悬挂架采用箱型焊接结构，上挂接点与两个下挂接点的位置公差控制在2mm以内，避免作业过程中出现整机晃动、传动偏载的问题。设备的动力输入采用侧置皮带轮传动结构，输入轴转速适配拖拉机540r/min的标准动力输出转速，皮带轮外侧设置全包裹式安全护罩，护罩预留散热通风槽，

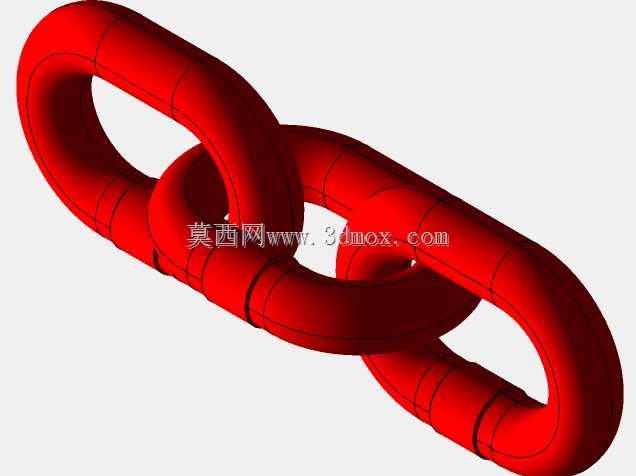

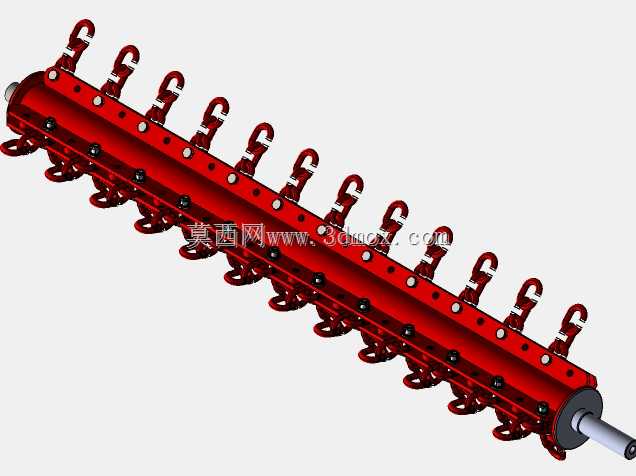

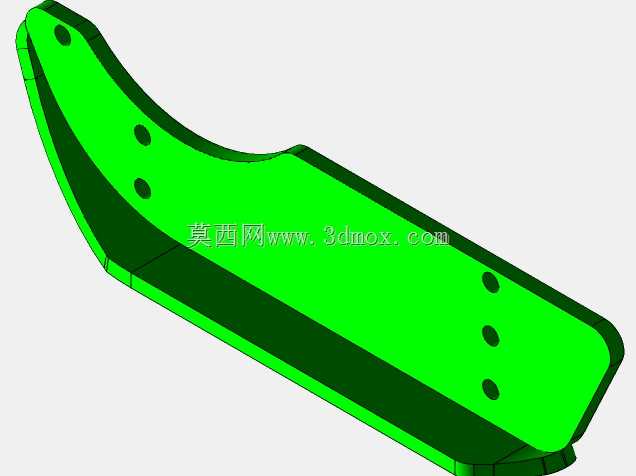

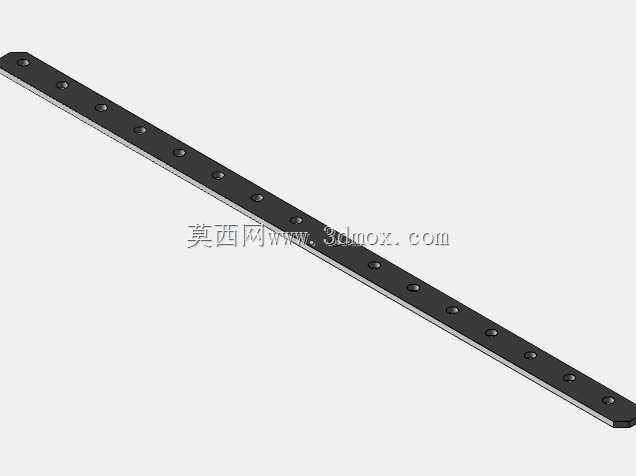

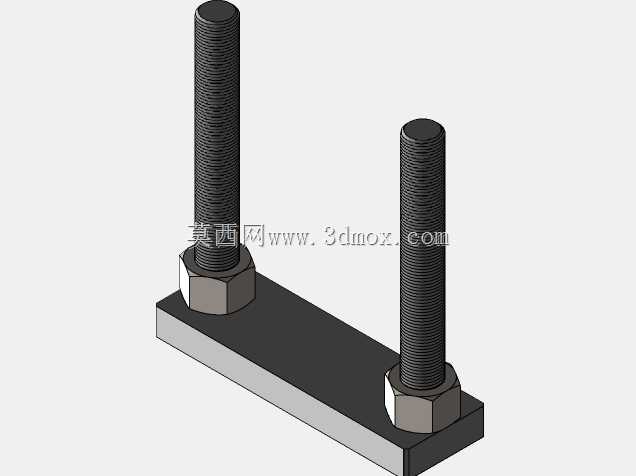

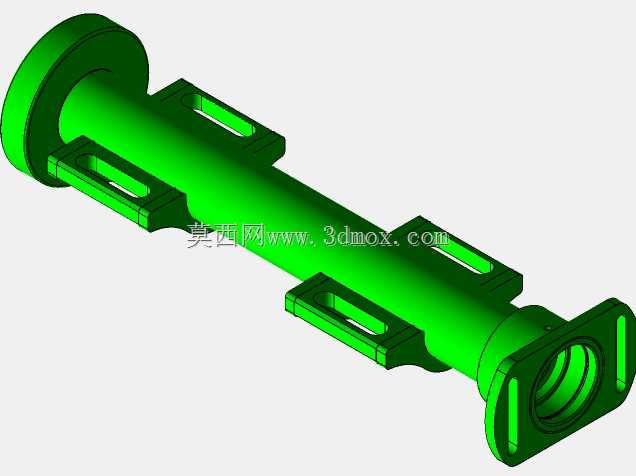

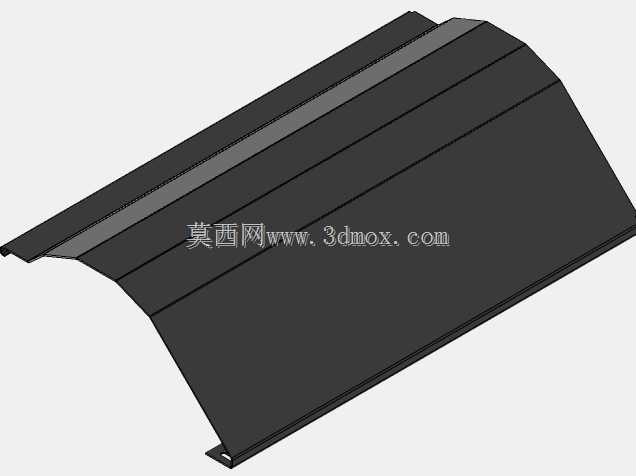

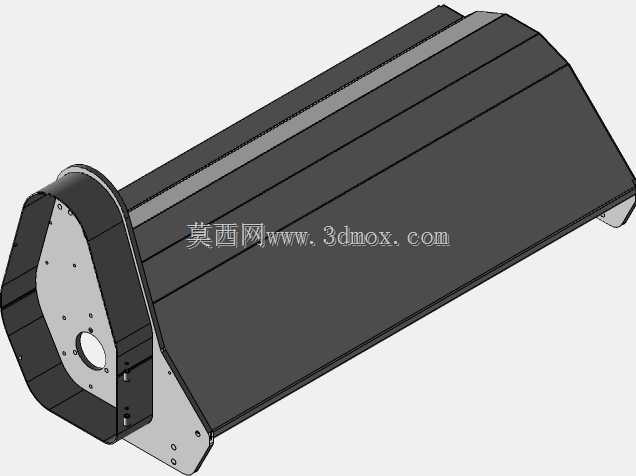

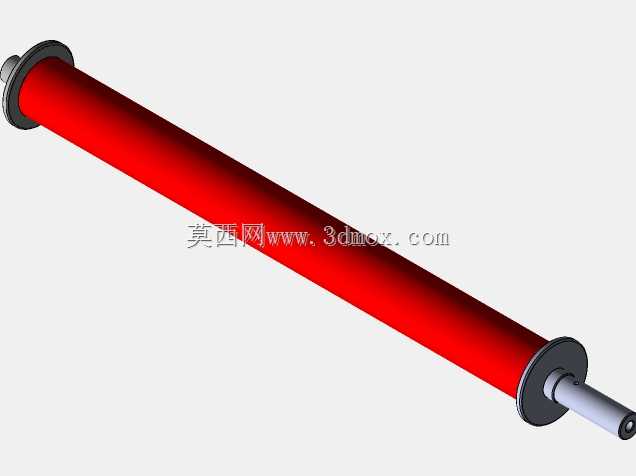

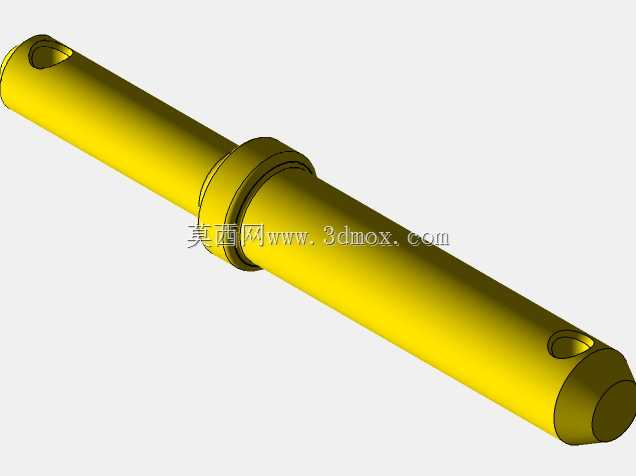

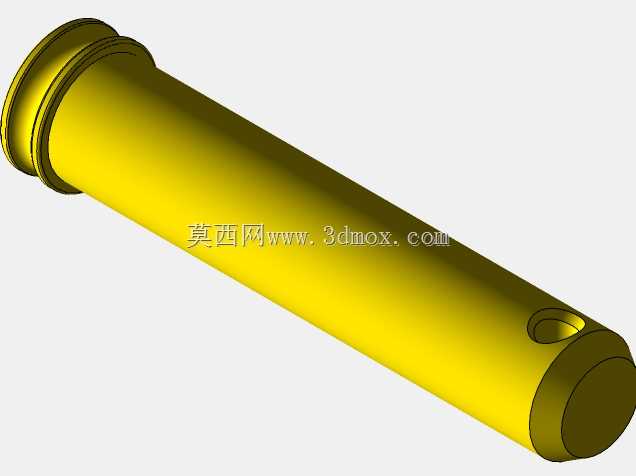

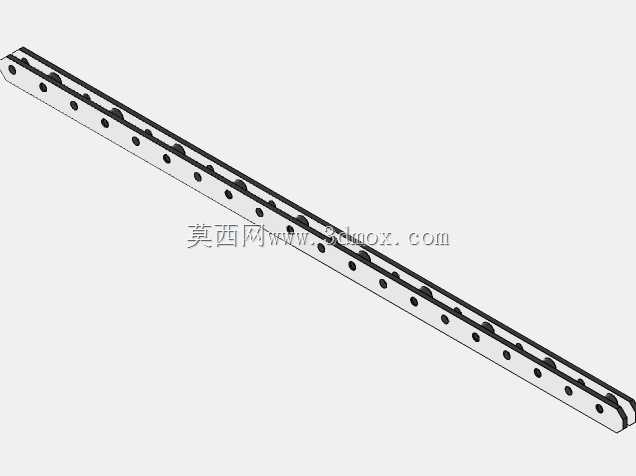

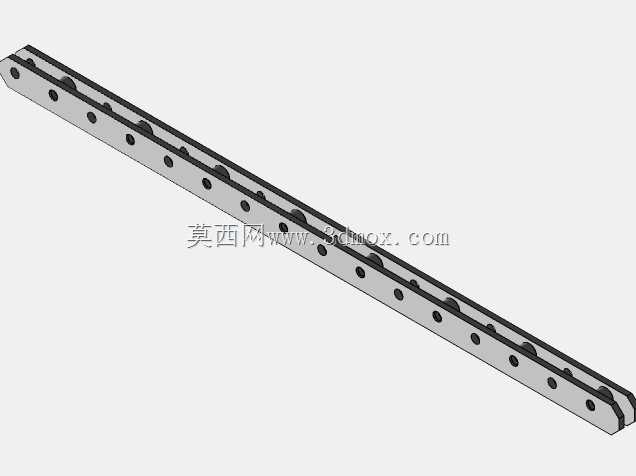

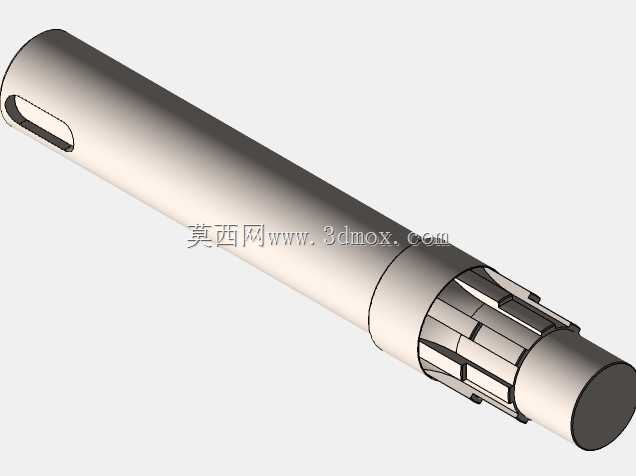

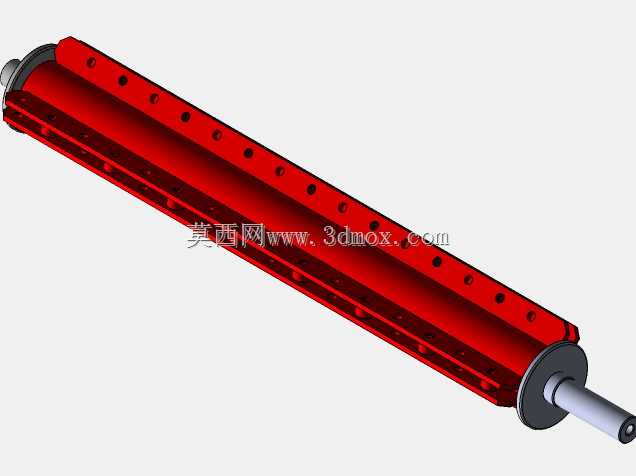

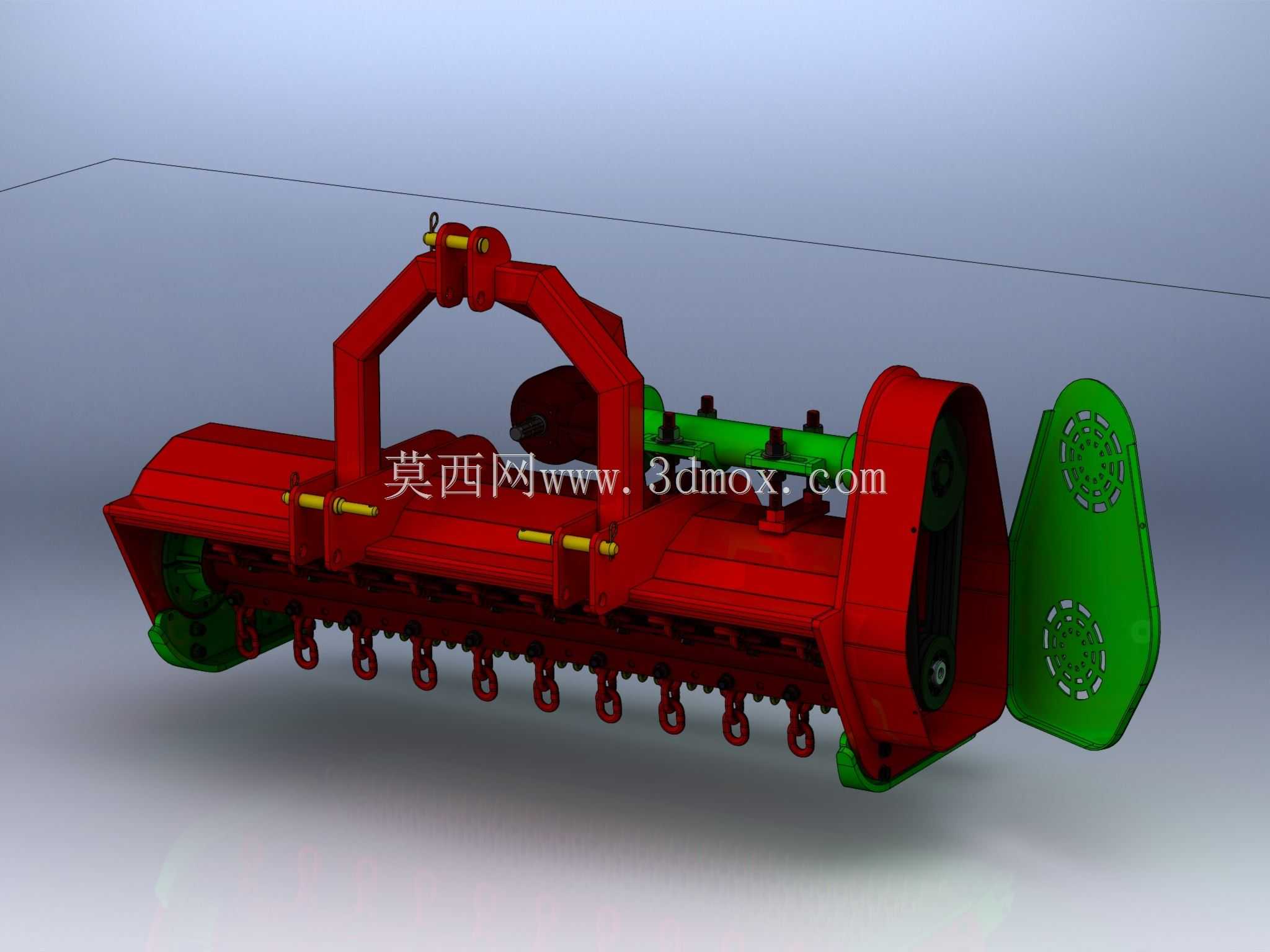

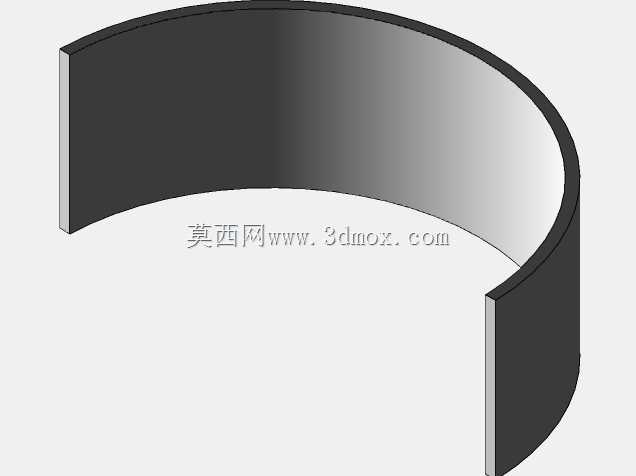

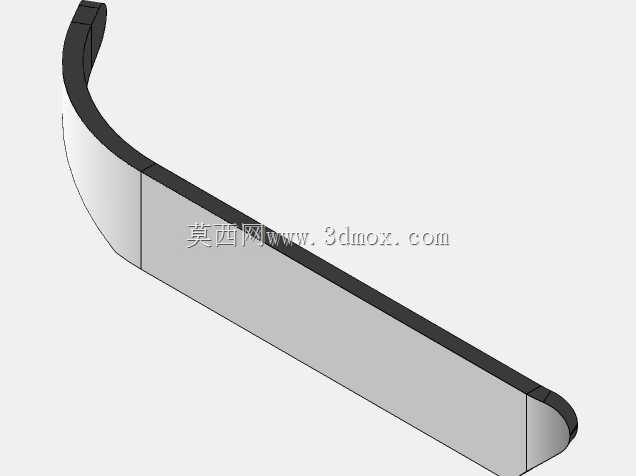

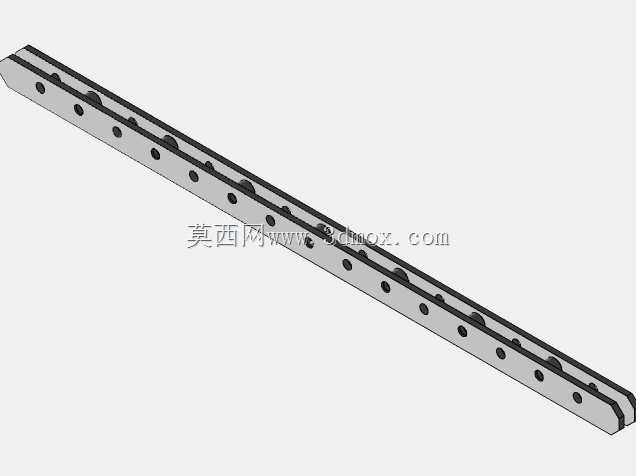

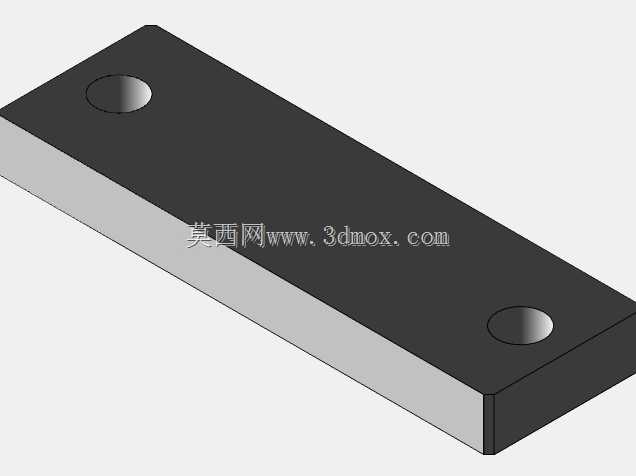

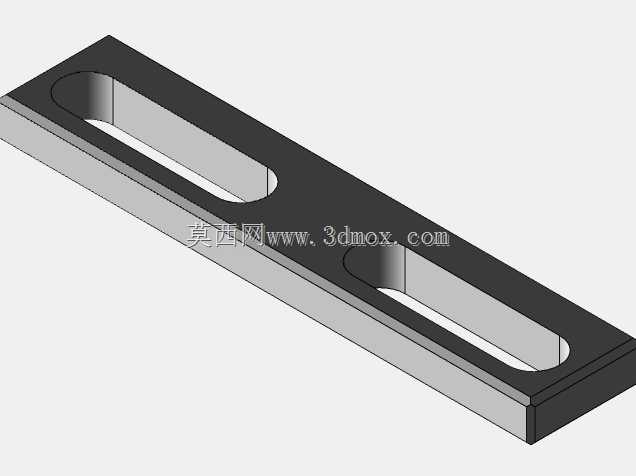

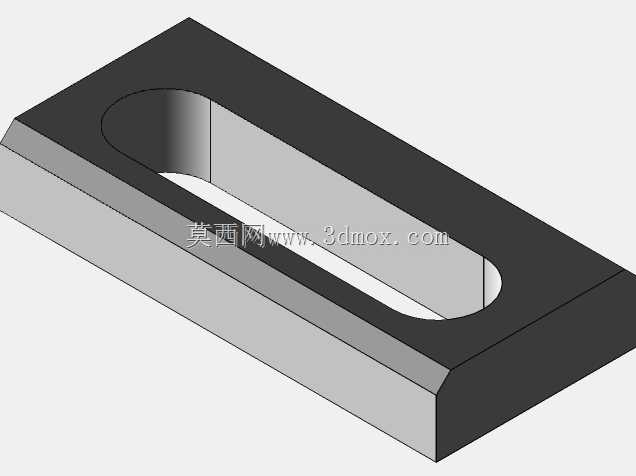

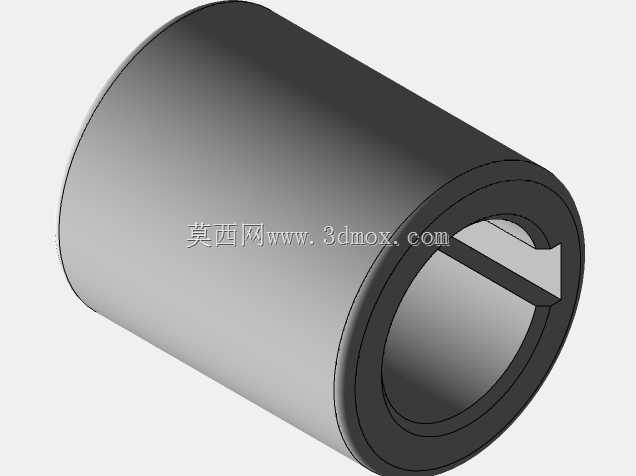

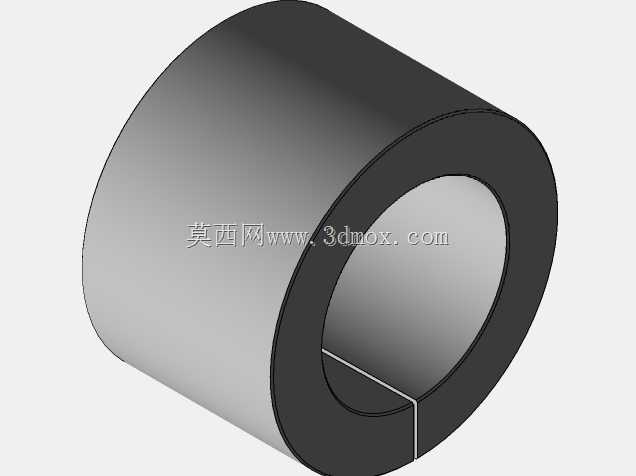

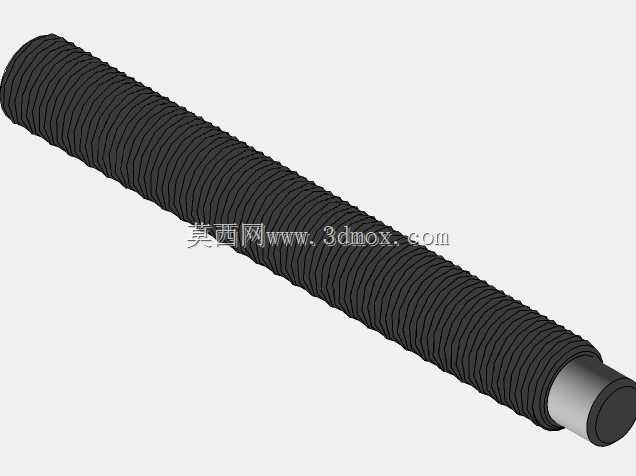

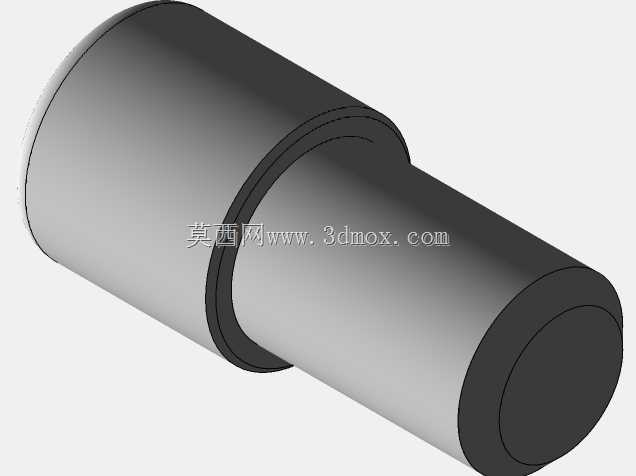

　　既避免作业过程中碎枝、石块飞溅卷入传动部位，也能保证长时间作业时皮带的散热需求，防止皮带过热老化。破碎工作腔采用上窄下宽的弧面结构，腔体内壁铺设可更换的耐磨衬板，衬板通过沉头螺栓固定，磨损后可单独更换，无需整体更换腔体结构，降低后期维护成本。破碎转子采用通轴式设计，轴上均匀排布铰接式链锤座，每个链锤座通过销轴挂载锻造合金钢链锤，链锤与转子座的铰接间隙控制在1.5mm，作业时链锤随转子高速旋转，在离心力作用下向外甩开，接触枝条时通过冲击、撕扯的作用完成破碎，遇到硬质石块等障碍物时，链锤可绕销轴回转避让，避免刚性碰撞导致的轴变形、链锤断裂问题。设备的后部设置可调节高度的拖板，拖板通过两侧的调节螺栓控制离地高度，

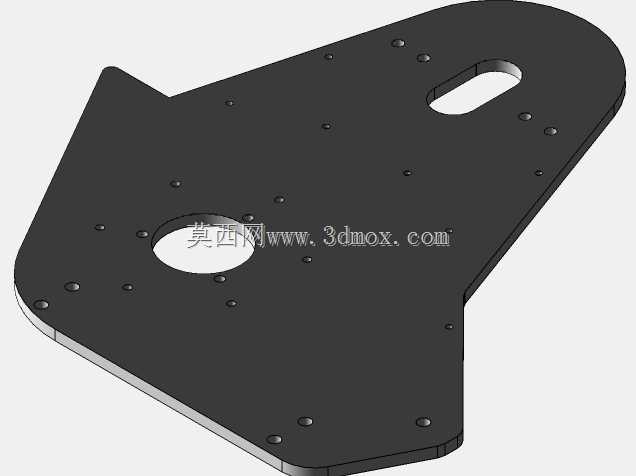

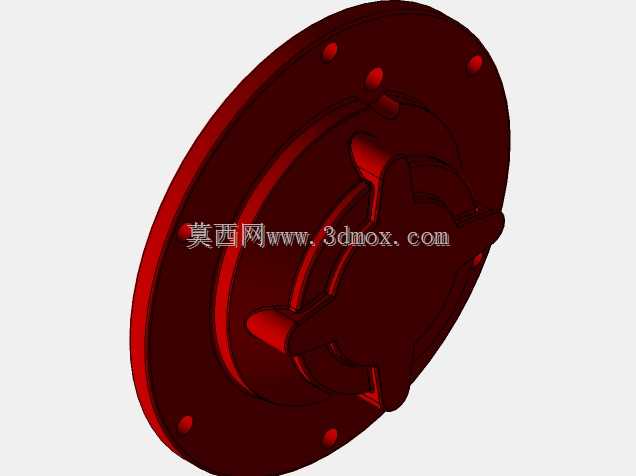

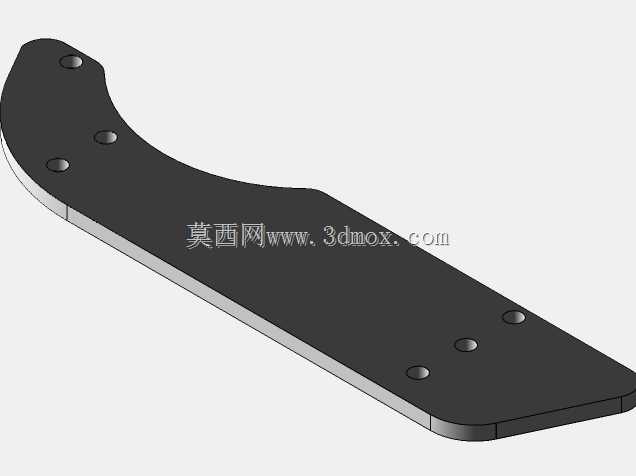

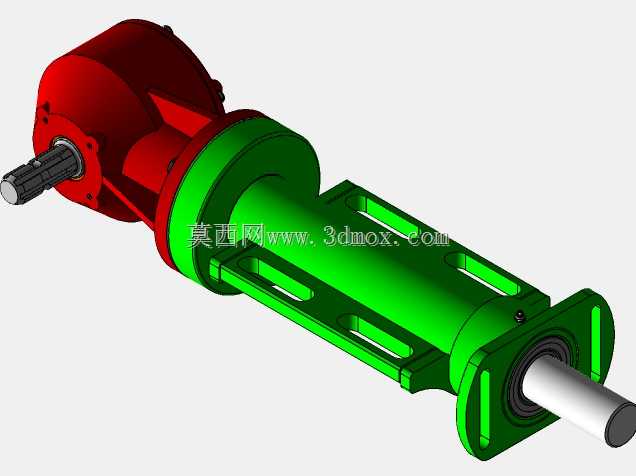

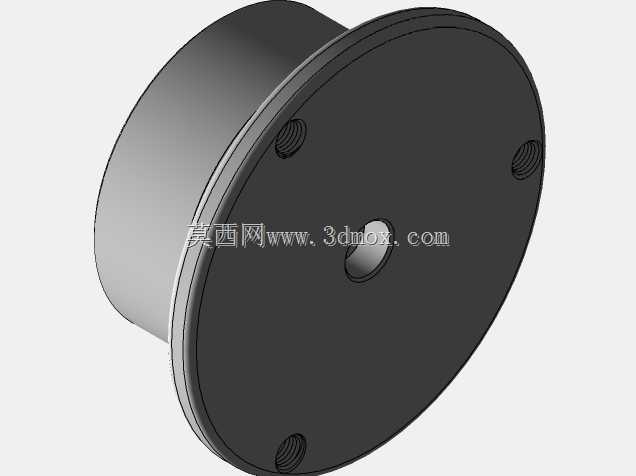

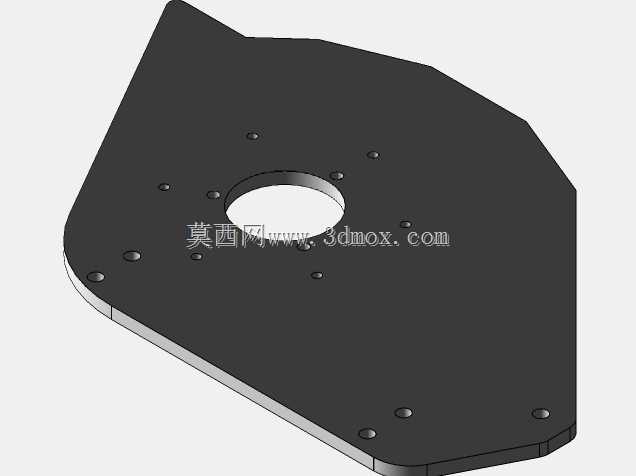

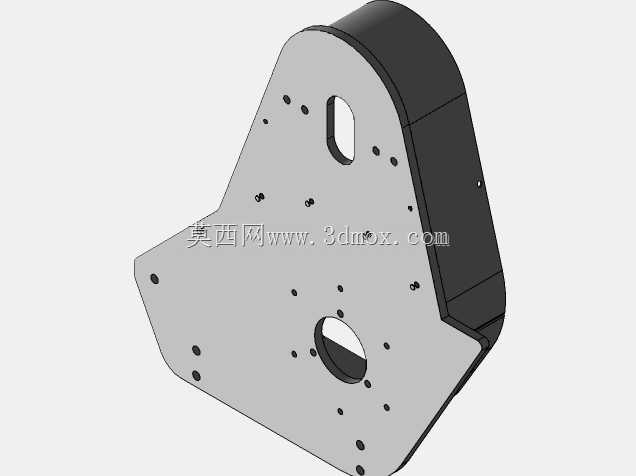

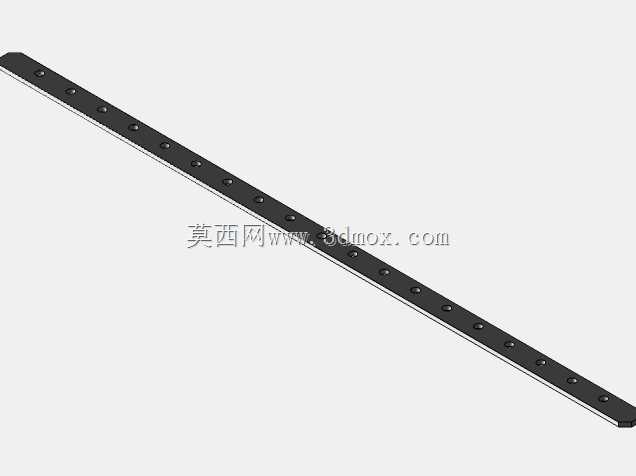

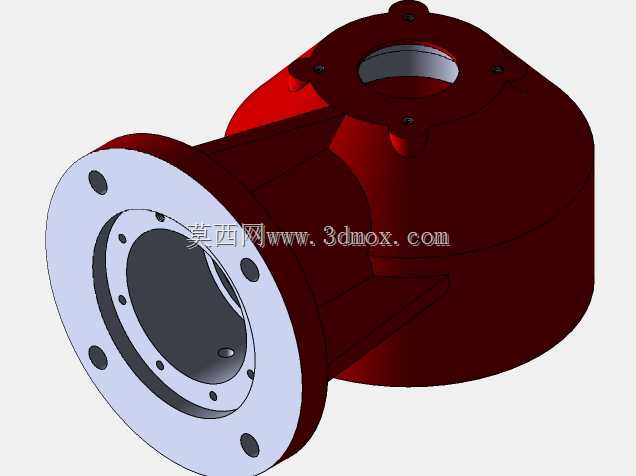

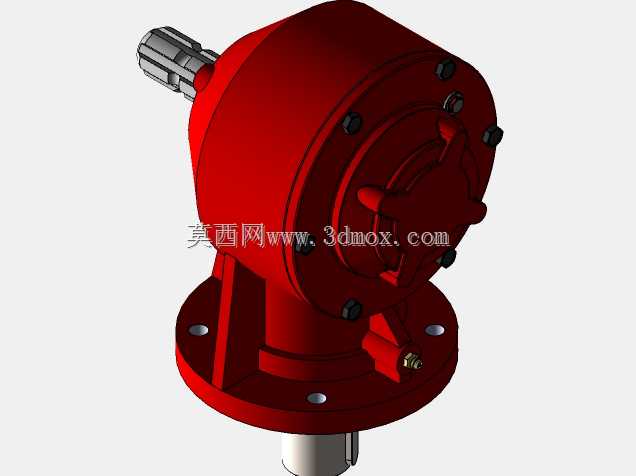

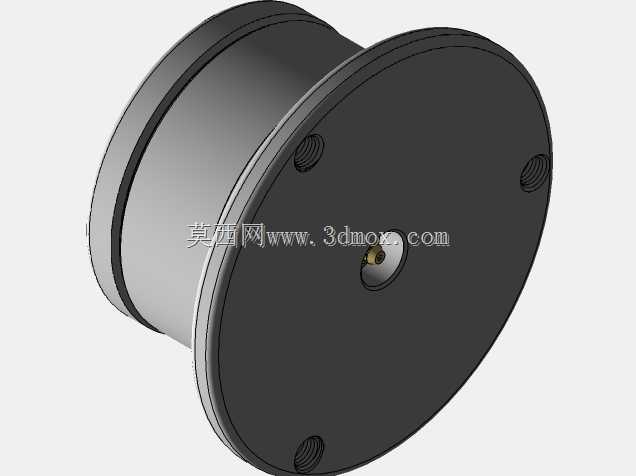

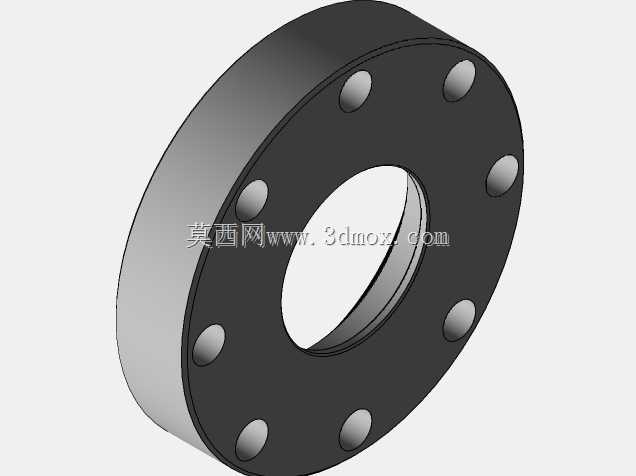

　　可根据作业需求调整碎料的铺撒厚度与留茬高度，拖板下缘加装耐磨橡胶条，作业时可贴合地表起伏，避免碎料向后飞溅，同时起到一定的压平碎料的作用。侧部的传动端盖采用加厚铸铁材质，端盖上设置观察油位的透明视窗，内部齿轮传动采用飞溅润滑方式，齿轮模数根据最大传递扭矩选型，可承受作业过程中遇到硬枝时的瞬时冲击载荷。整机的外形宽度覆盖1.2m、1.5m、1.8m三个规格，分别适配不同马力段的拖拉机，1.2m规格适配25-40马力段小型拖拉机，适合窄行距果园、山地小块林地作业；1.5m规格适配40-70马力段中型拖拉机，适合平原林地、大田边角区域作业；1.8m规格适配70马力以上大型拖拉机，适合大面积林地清理、采伐迹地整理作业。安装边界方面，

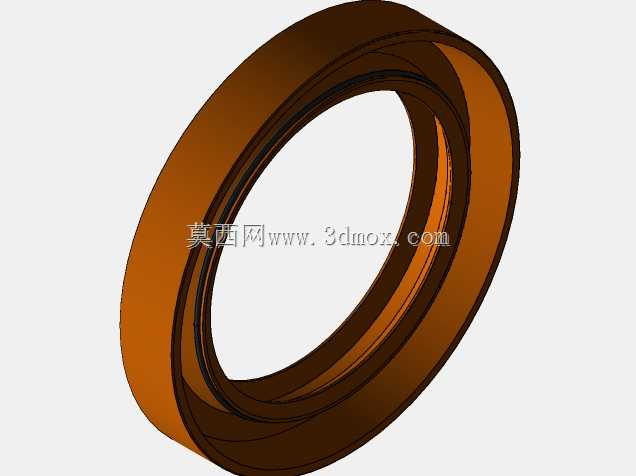

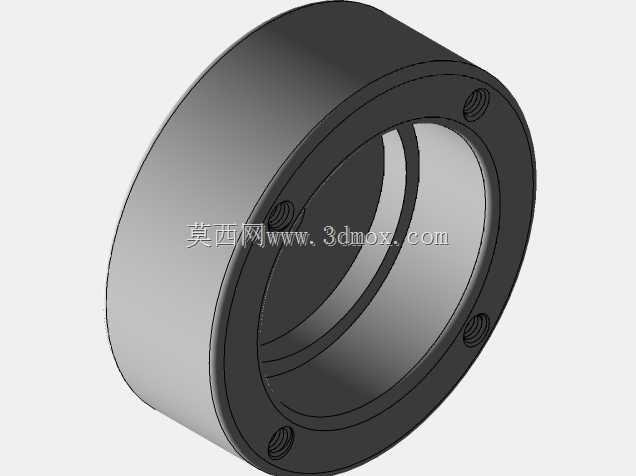

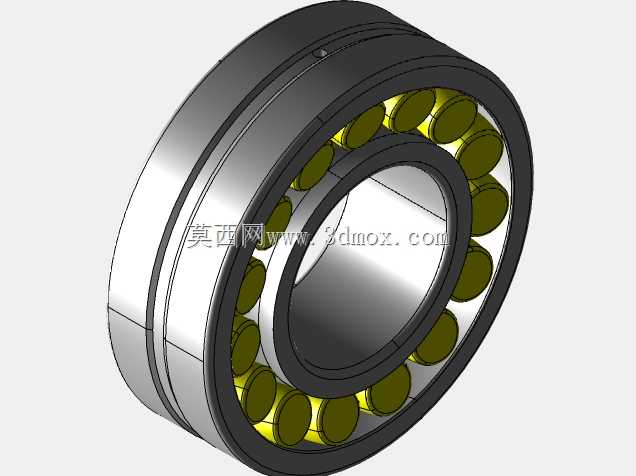

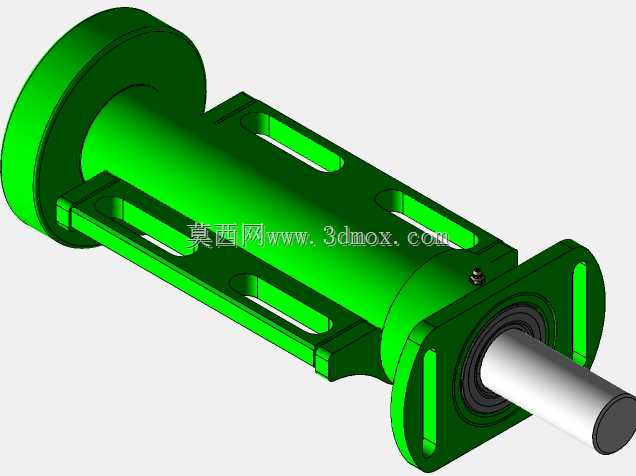

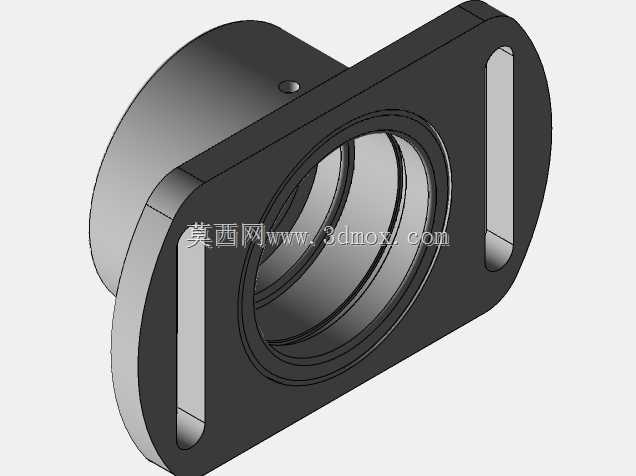

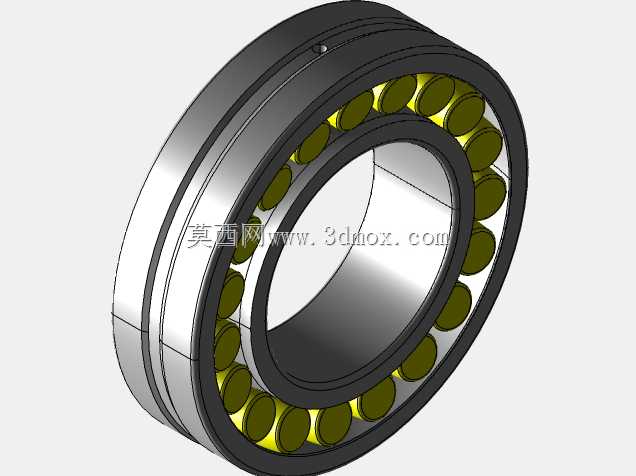

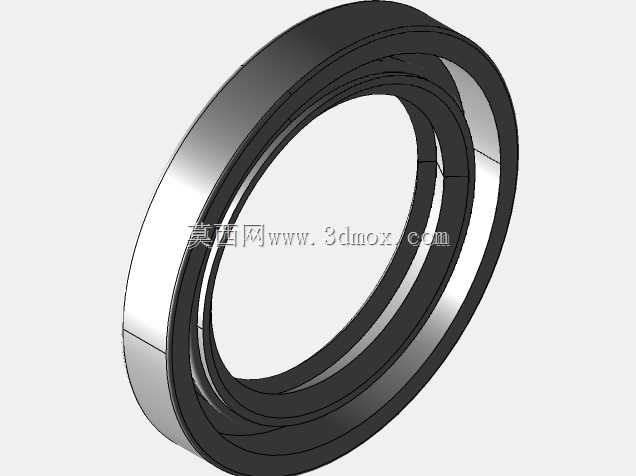

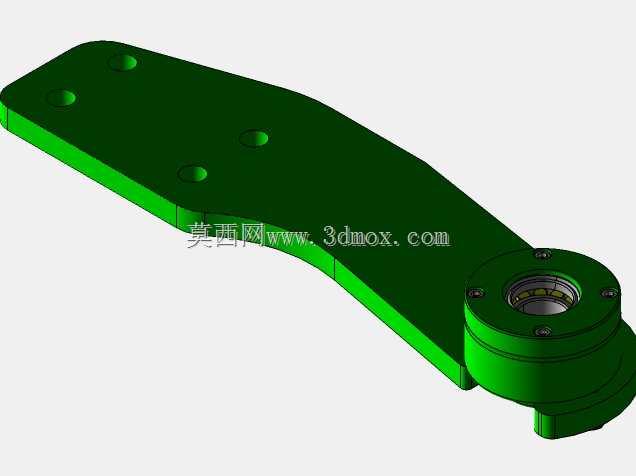

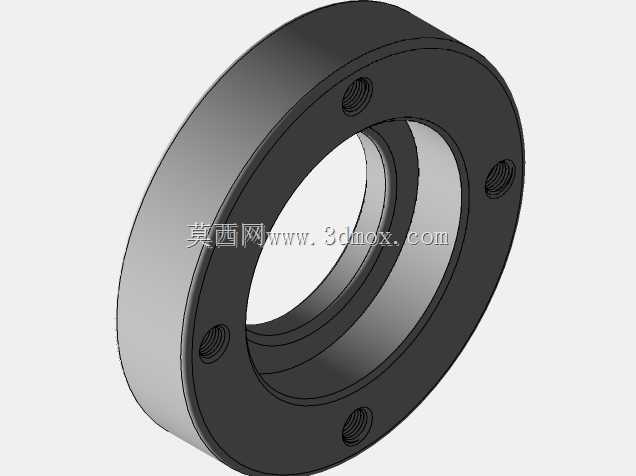

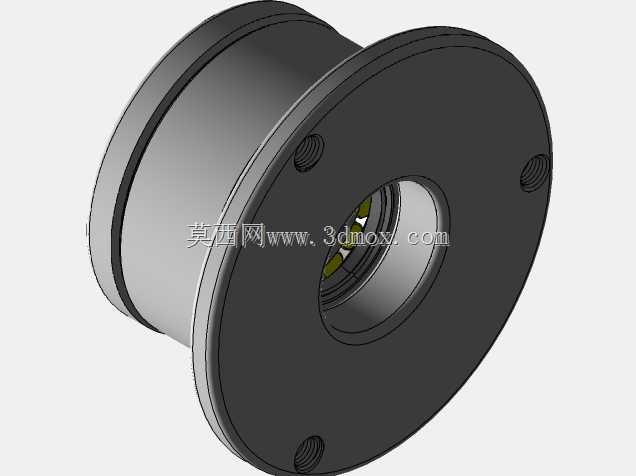

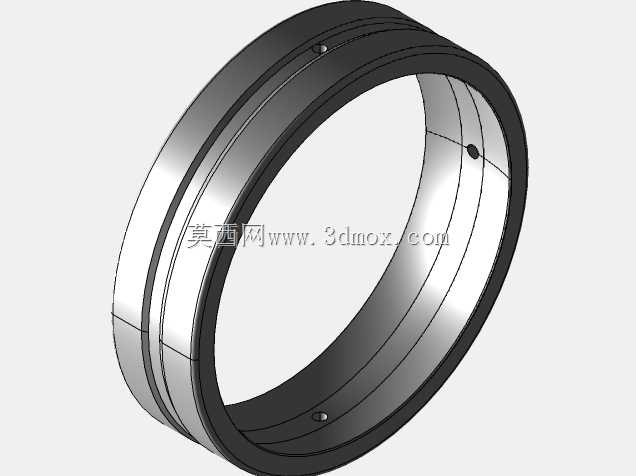

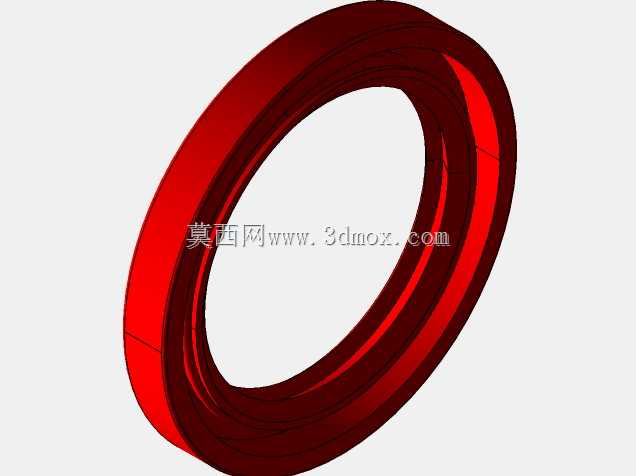

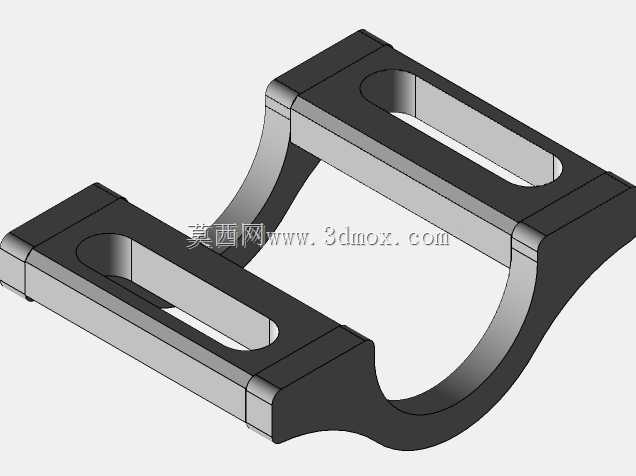

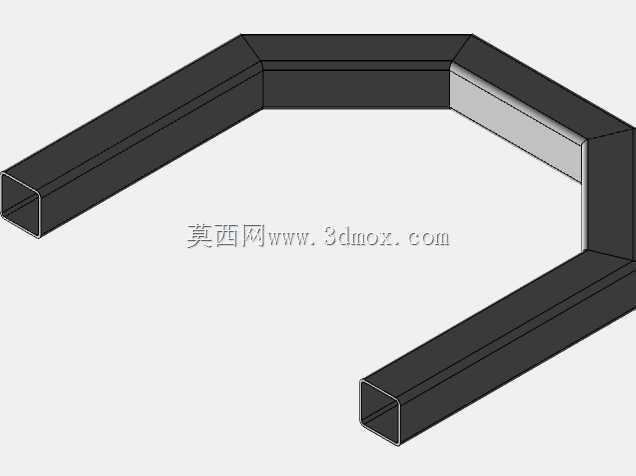

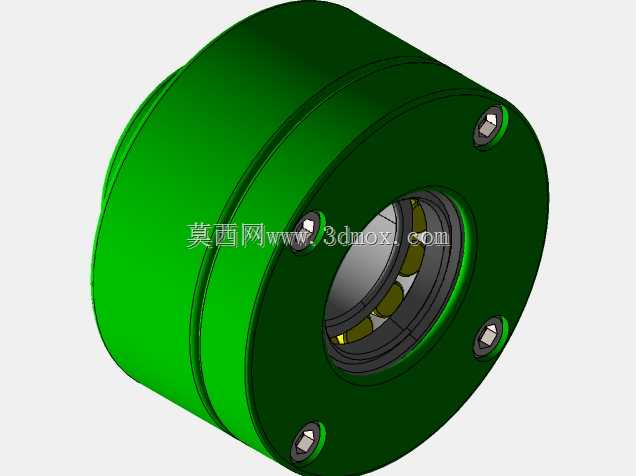

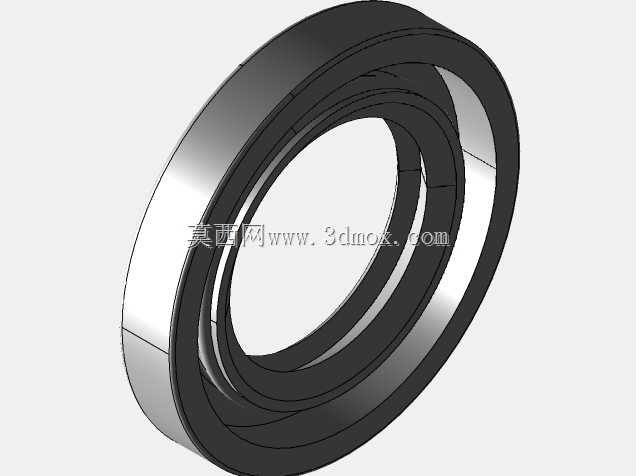

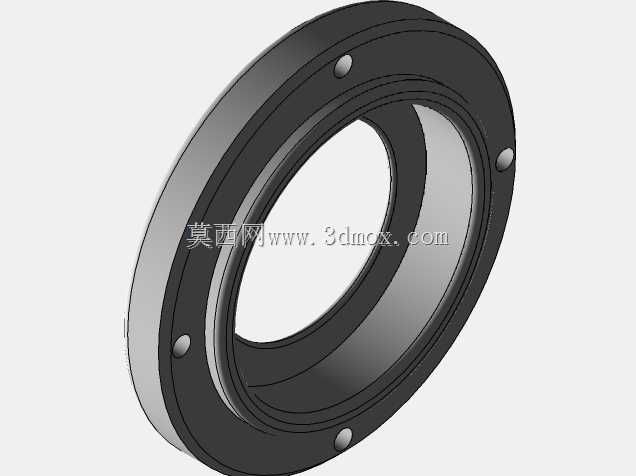

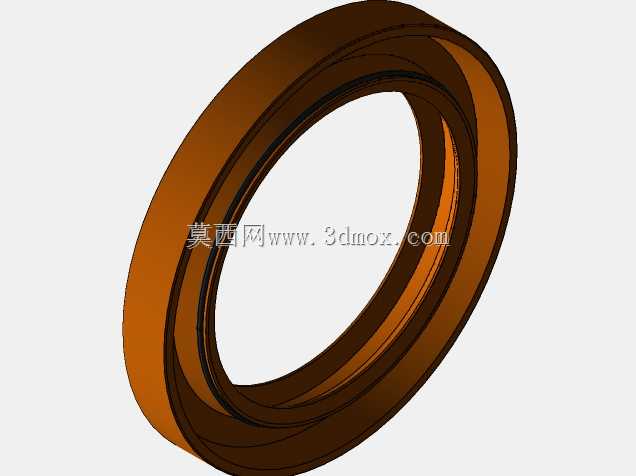

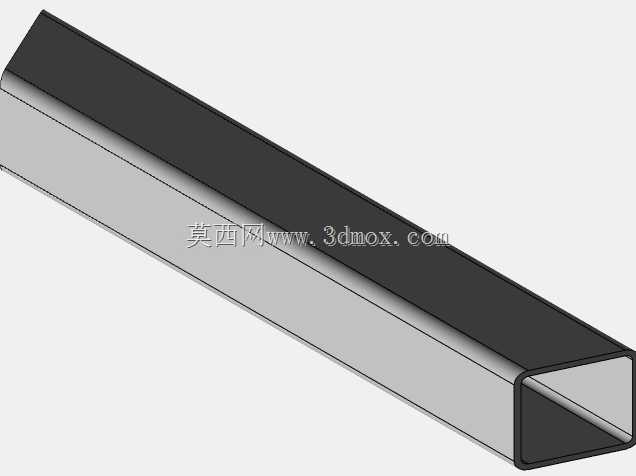

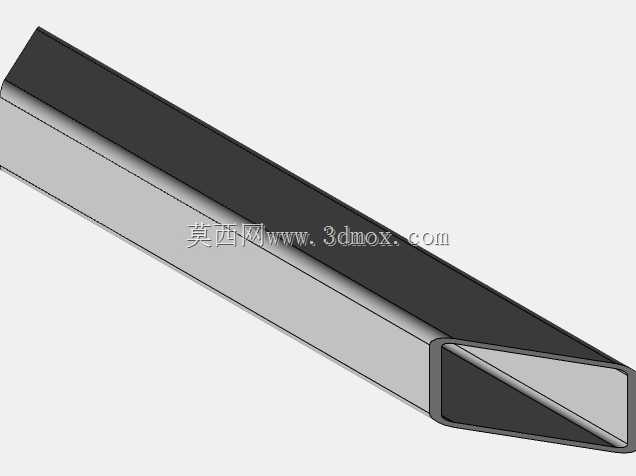

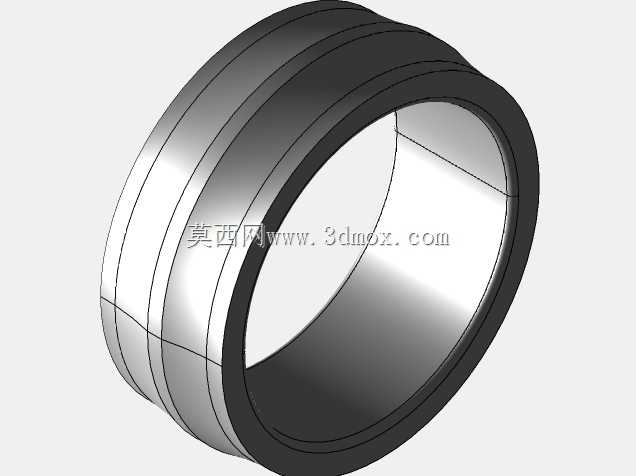

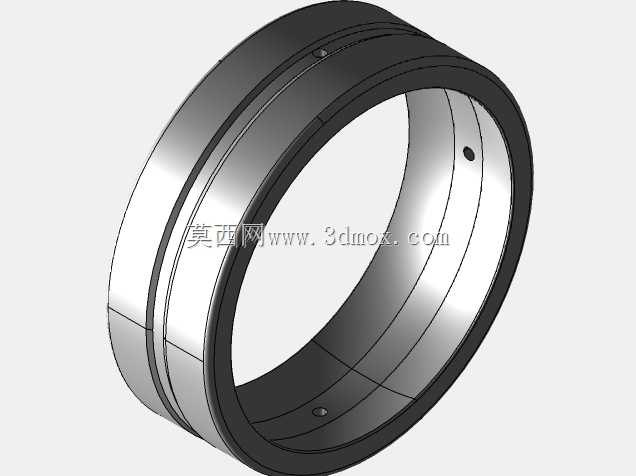

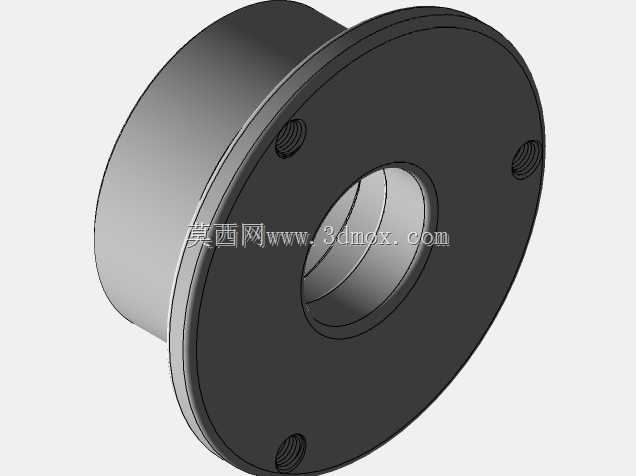

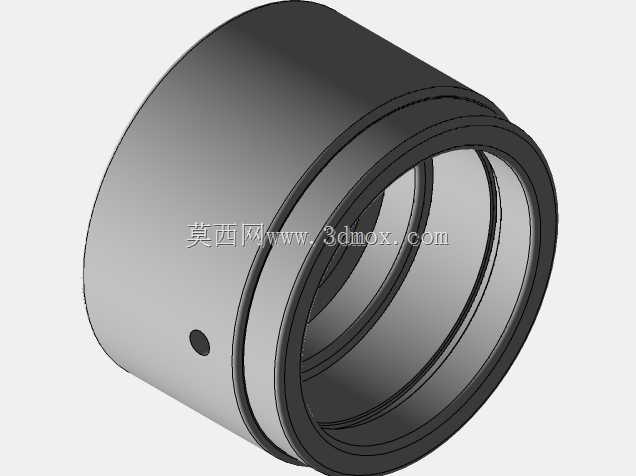

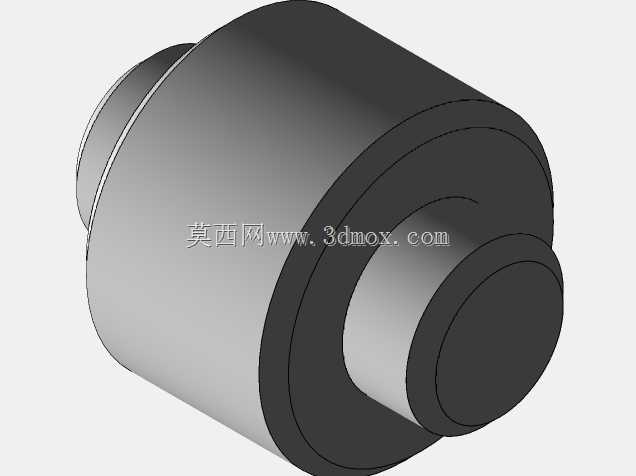

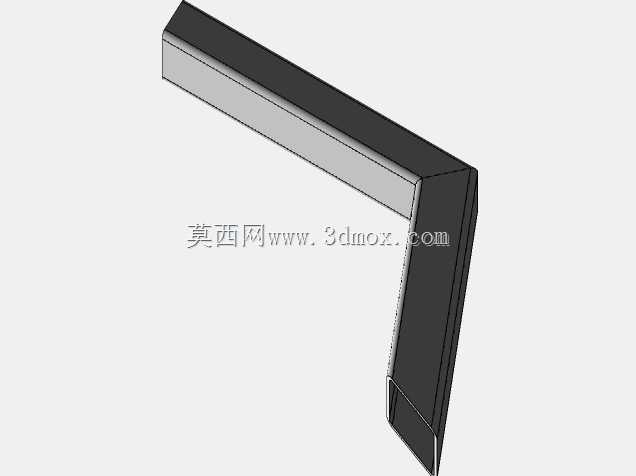

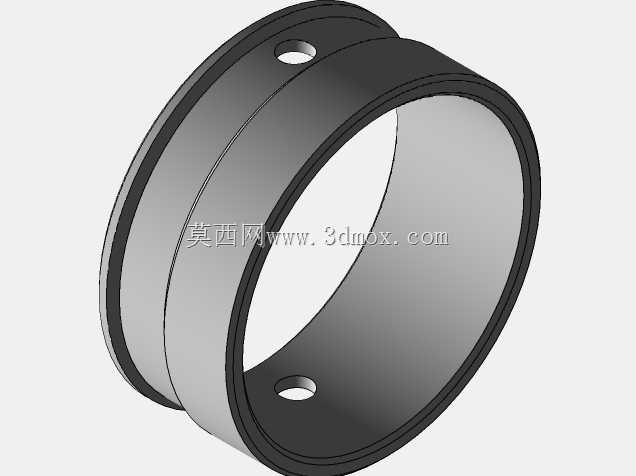

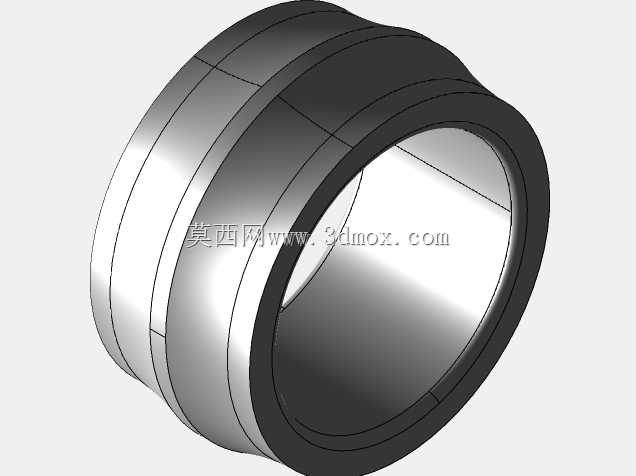

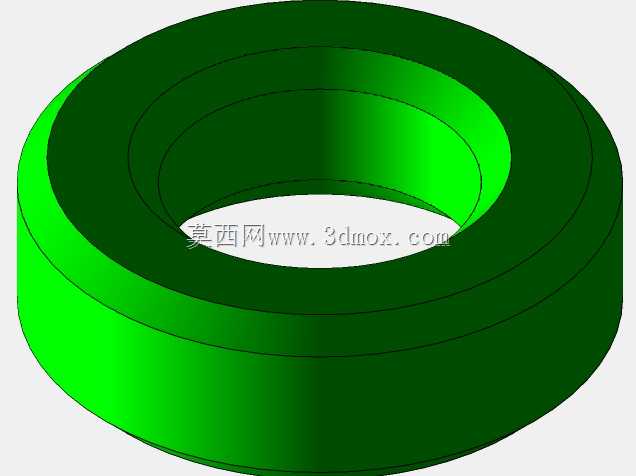

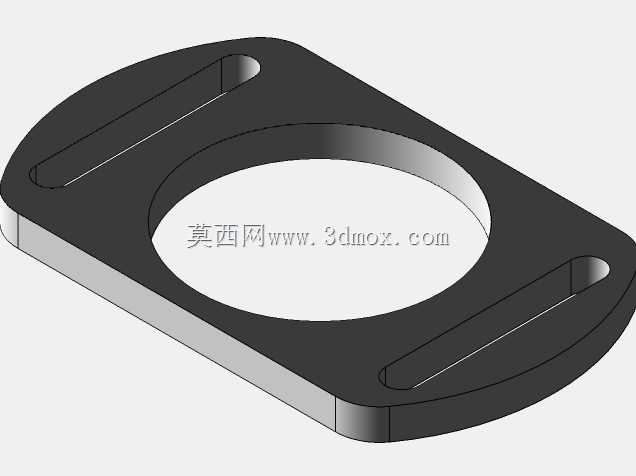

　　整机悬挂后纵向长度不超过1.4m，作业时最低离地间隙可通过拖板调节至5cm，运输状态下可通过拖拉机悬挂提升至离地30cm以上，满足田间道路转场的通行需求。设备的链锤排布采用螺旋错位排布方式，避免所有链锤同时接触作业面导致的负载骤增，保证动力输出的平稳性，降低拖拉机的动力冲击损耗。转子两端采用带座外球面轴承支撑，轴承座设置防尘密封结构，防止作业过程中粉尘、碎草进入轴承内部，延长轴承的维护周期。设备顶部设置的吊装挂点，可用于车间装配、售后维修时的整机吊装，挂点位置经过重心校核，吊装时整机保持水平状态，避免吊装倾斜导致的部件磕碰。从实际作业表现来看，这款设备在处理藤本类植物时，链式结构相比锤片式结构更不容易出现缠轴问题，因为链锤的活动自由度更高，接触缠绕物时可通过回转动作将其甩开并带入破碎腔打碎，减少停机清理缠草的频次。针对林间作业的复杂地形，整机的机架采用加厚矩形管焊接而成，焊接位置全部做去应力处理，避免长时间颠簸作业出现焊缝开裂的问题，外部涂装采用耐磨耐候的户外漆，可适应林间潮湿、多腐殖质的作业环境，减少机架锈蚀的概率。
