带弧形卷绕结构的工业支撑基座建模

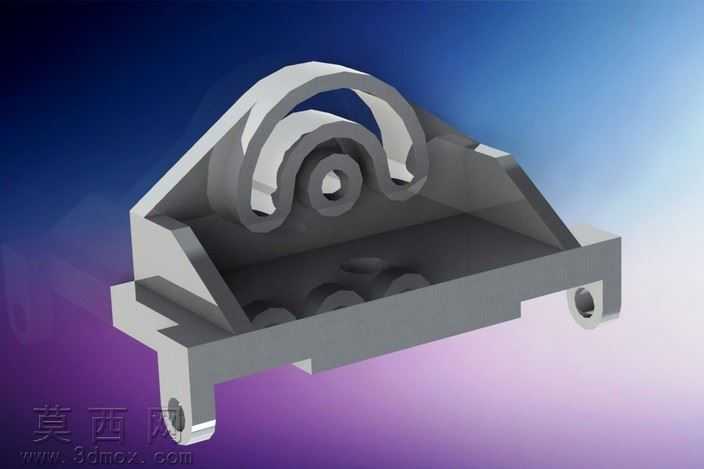

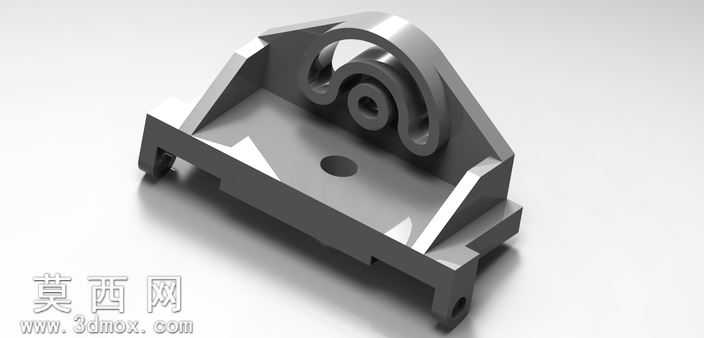

本次建模围绕带弧形卷绕结构的工业支撑基座展开，建模前期先对构件的功能逻辑进行拆解：该构件作为承载类支撑零件，底部为带安装孔的矩形承托平台，两侧设置带斜向加强筋的侧支撑臂，上部集成对称式弧形卷绕定位结构，整体需兼顾承载稳定性与上部组件的定位适配性，建模全程以参数化特征驱动为核心逻辑，保证各结构尺寸可关联调整。建模起始阶段先绘制底部基座的二维轮廓草图，精准定位平台边缘的卡扣凸台、中心定位圆孔、底部支脚的安装通孔位置，通过拉伸特征生成基座主体实体，随后对侧支撑臂进行单独草绘，将斜向加强筋的拔模角度、支撑臂与基座的衔接圆角参数提前在草图中定义，通过拉伸与布尔合并完成侧臂结构的构建，过程中对筋板与基座的衔接处做渐变圆角处理，避免应力集中的结构缺陷。上部弧形卷绕结构是本次建模的核心难点，该结构由多层同心弧形卷边、中心同轴定位孔、侧边限位挡边组成，建模时先以中心孔轴线为基准绘制弧形轮廓的引导线，通过扫描特征生成单层卷绕实体，再通过阵列与布尔运算完成多层卷边的拼接，随后对卷边与侧支撑臂的衔接位置做曲面过渡处理，保证曲面曲率连续无突兀折角。材质与渲染阶段，为模型赋予哑光磨砂金属材质，调整材质的粗糙度、金属度参数模拟铸铁类工业零件的表面质感，渲染时采用侧上方45度柔光打光，在构件下方添加柔和投影，突出各结构的层次关系：底部平台的平整质感、侧筋板的斜切面光影、弧形卷绕结构的曲面弧度都通过光影调整清晰呈现，同时对安装孔、支脚等细节位置做局部光影强化，凸显结构的加工精度特征。建模全程遵循机械零件的设计规范，所有安装孔位、支撑壁厚、圆角尺寸都符合通用机械零件的加工工艺要求，避免出现无法加工的薄壁、锐角结构，各特征的建模顺序遵循从整体到局部、从主体到细节的逻辑，保证模型后续可直接用于装配验证、工程图导出等后续工作流程，弧形卷绕结构的建模过程中特意保留了参数化关联，后续可根据适配组件的尺寸调整卷绕半径、中心孔直径等参数，无需重构整体模型。
