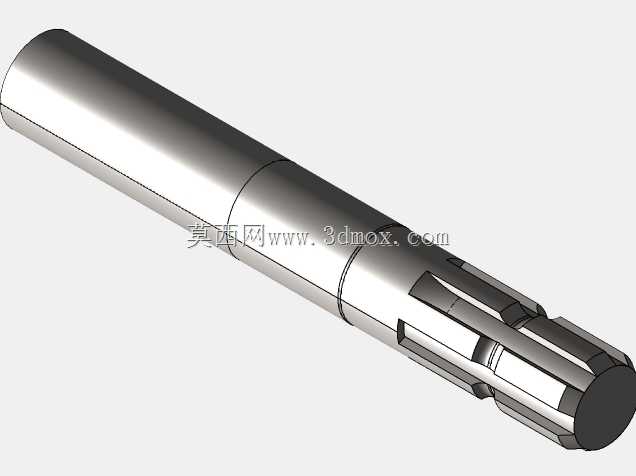

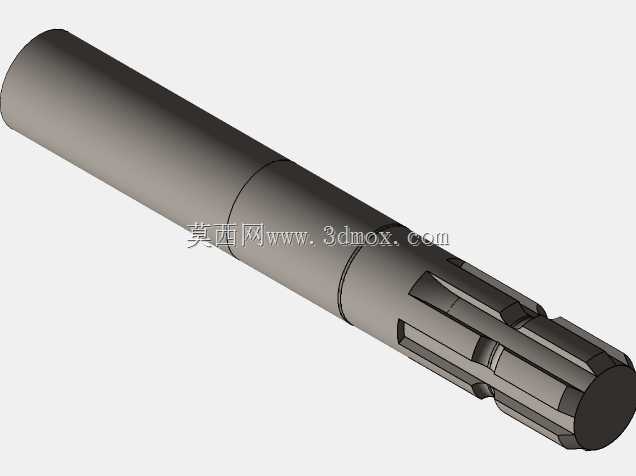

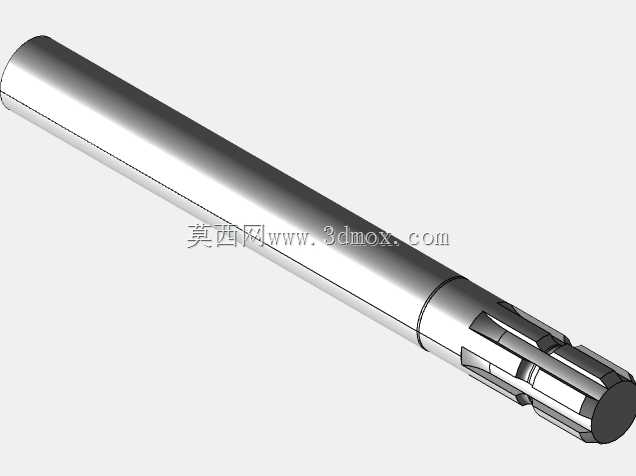

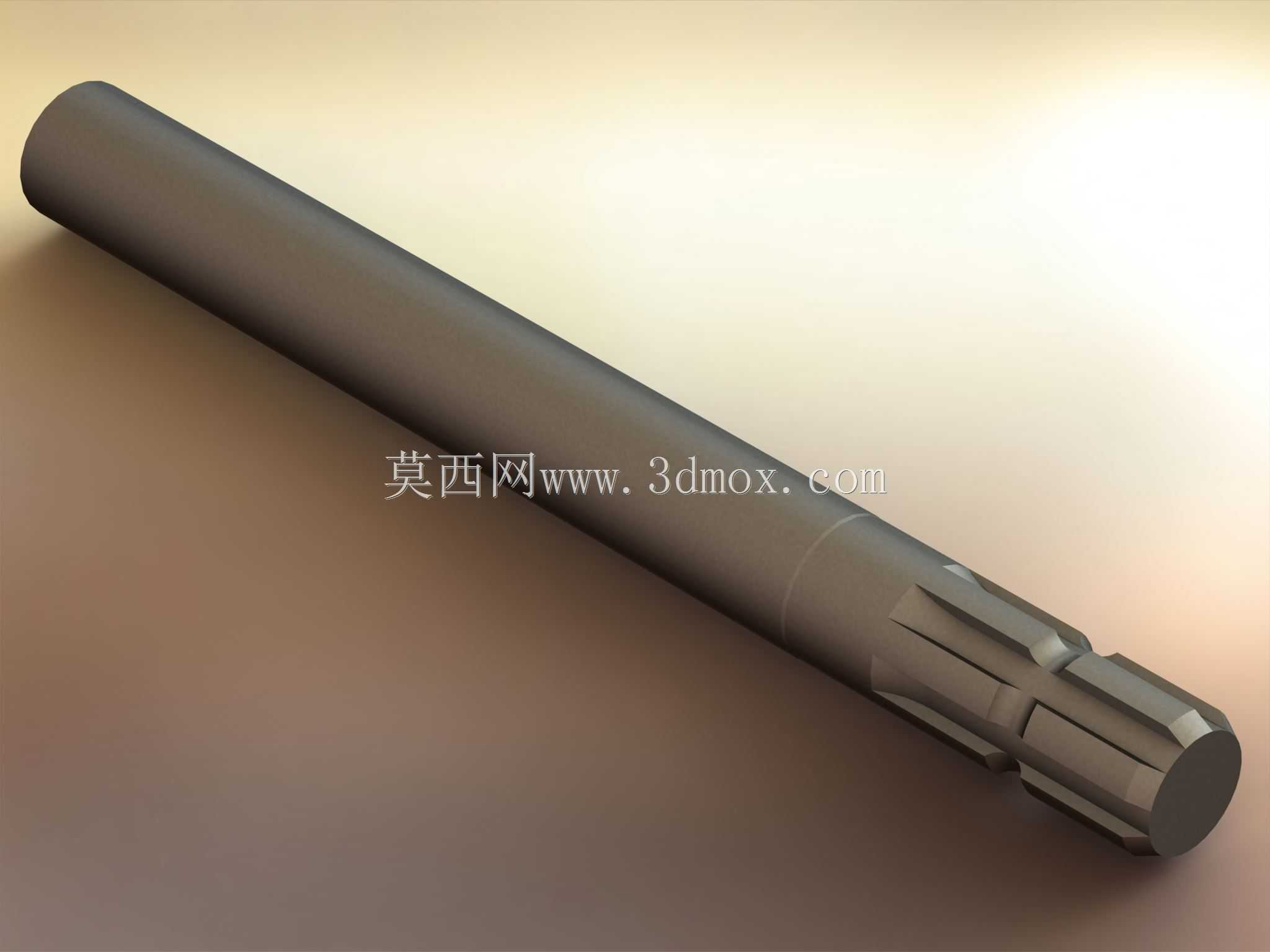

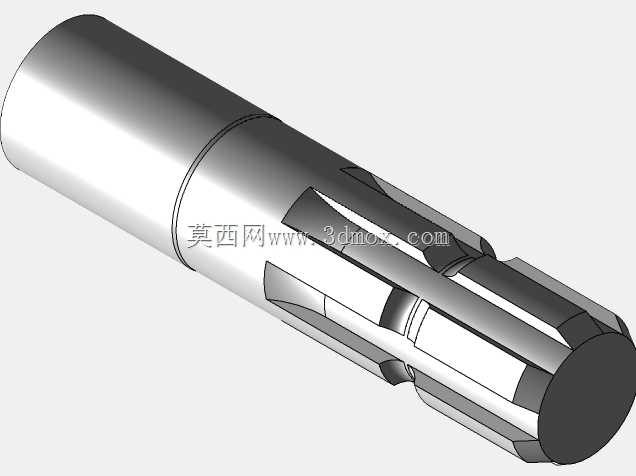

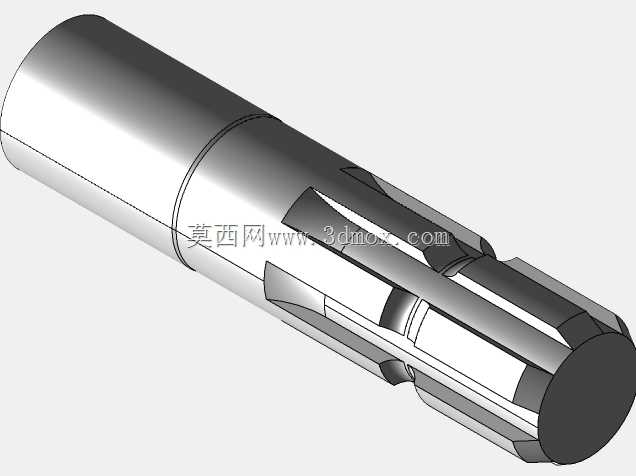

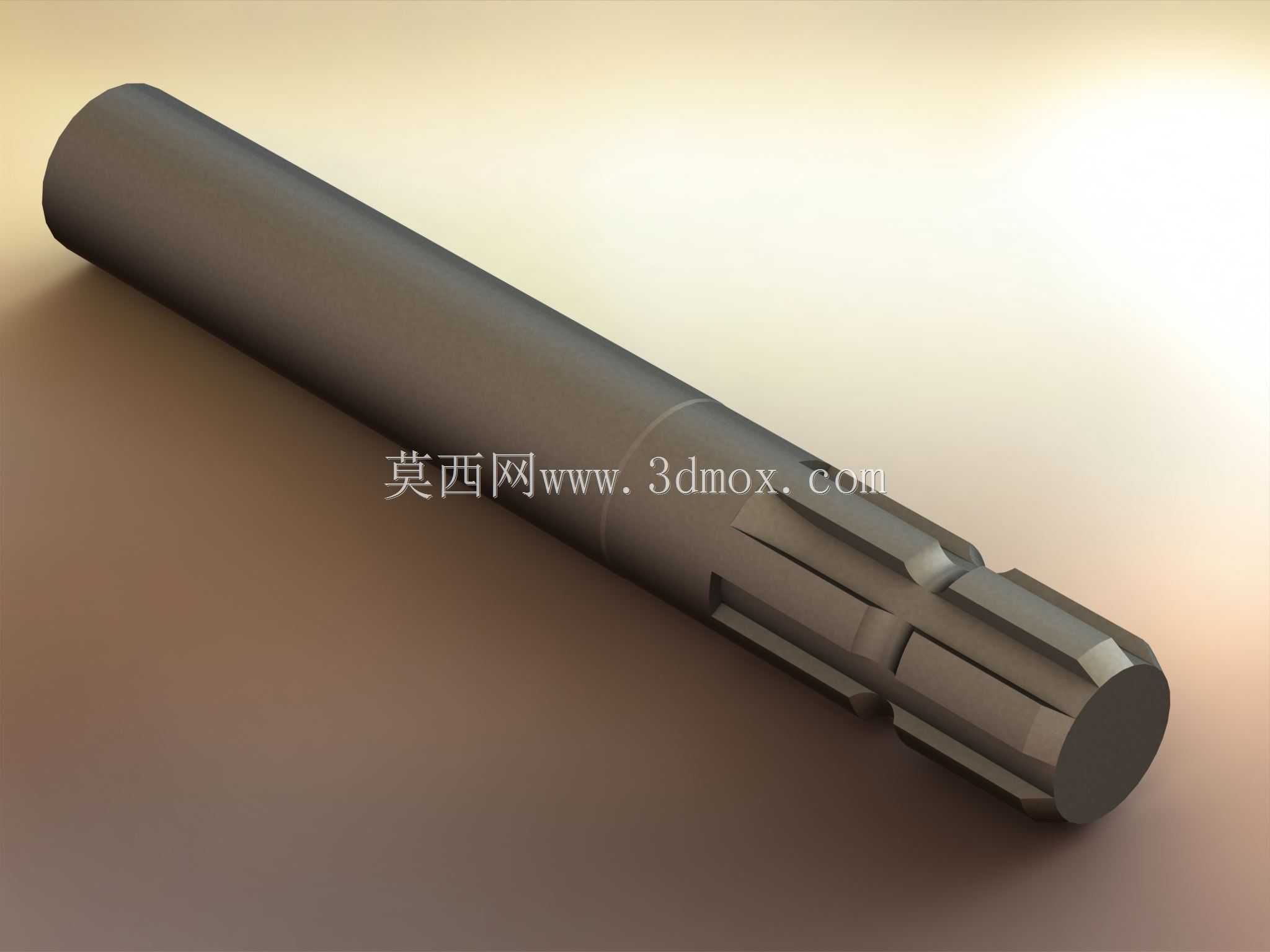

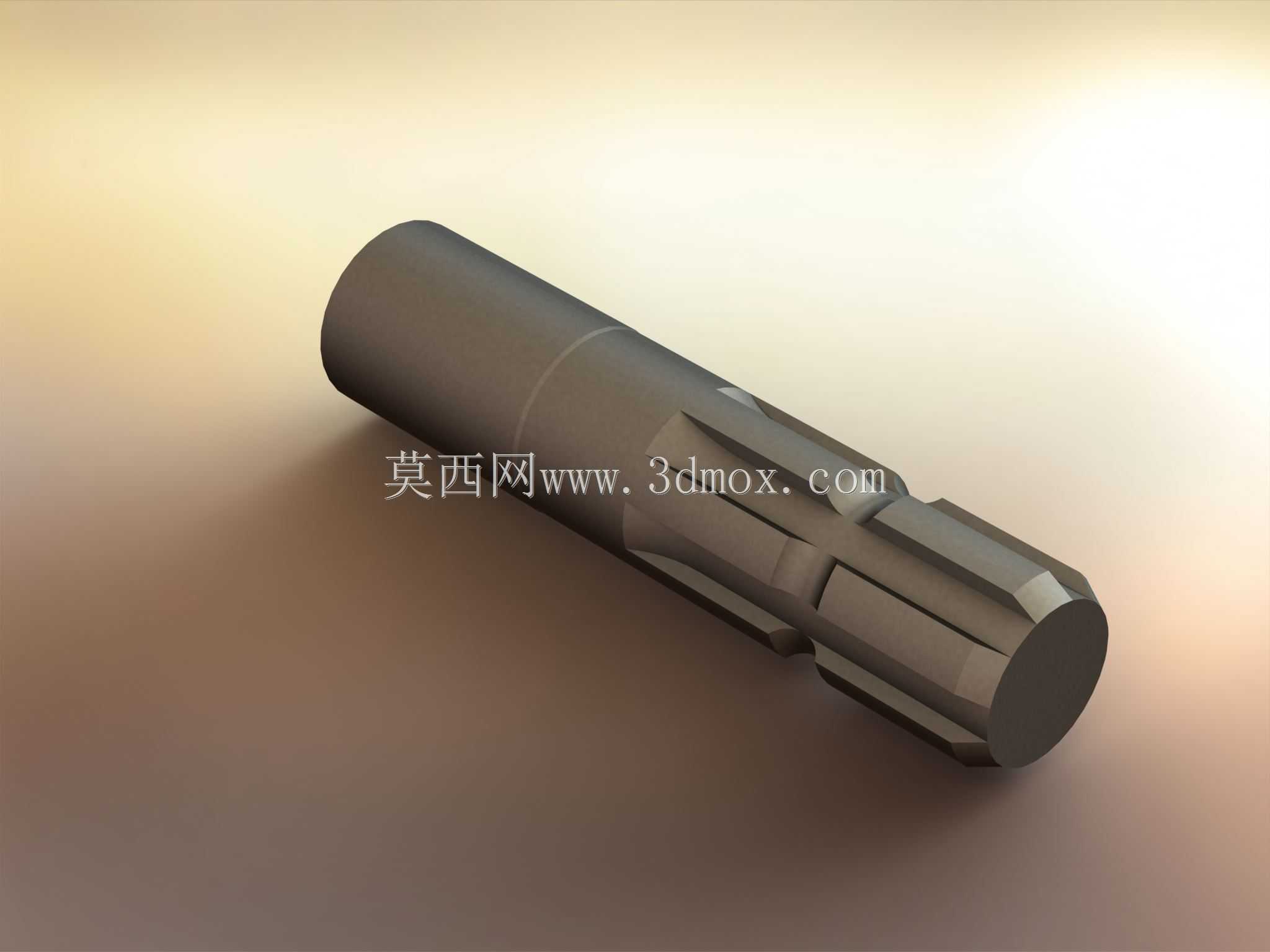

多规格动力输出轴外伸段结构设计

　　在各类需要向外输出旋转扭矩的动力传动场景中，动力输出轴的外伸段是连接动力源与外接工作部件的核心衔接结构，其设计合理性直接决定整套传动链路的动力传递效率、运行稳定性以及部件使用寿命。这类外伸轴段通常需要适配不同规格的外接负载，因此同系列往往会设计多种型号的外伸结构，来匹配不同的安装尺寸、扭矩承载需求以及连接接口形式。

　　从实际应用场景来看，这类轴段广泛应用于农业机械、工程机械、工业减速机、机床主轴输出端以及各类专用传动设备中，比如拖拉机后悬挂的动力输出接口、工业输送线的驱动端输出轴、小型发电机组的动力输出端，都需要这类标准化的外伸轴段来对接不同的工作附件。不同型号的外伸段，核心差异集中在轴径尺寸、外伸长度、端部连接结构这几个维度，部分大扭矩承载型号会采用花键结构来提升周向固定的可靠性，避免平键连接在大冲击载荷下出现键槽压溃、键体剪切失效的问题；小扭矩、轻载场景下的型号则会采用光轴配合平键的结构，降低加工难度与装配复杂度。

　　在设计这类轴段的过程中，首先需要明确安装边界的约束条件：轴段根部与箱体内部轴承位的衔接处需要设计合理的过渡圆角，避免应力集中导致的轴段疲劳断裂，圆角半径通常需要根据轴径大小匹配，同时要兼顾轴承端盖、密封件的安装空间，不能让圆角与密封件、端盖产生装配干涉。外伸段的长度设计需要充分考虑外接部件的轮毂宽度，同时预留出锁紧螺母、止动垫圈的安装空间，部分需要频繁拆装外接附件的场景，还会在轴端设计螺纹孔或者定位销孔，方便外接部件的轴向固定与快速拆装。

　　花键结构的外伸段型号，在设计时需要根据传递的额定扭矩选择对应的花键模数与齿数，保证齿面的接触应力、齿根的弯曲强度都满足载荷要求，同时花键的定心方式需要根据外接部件的精度要求选择，重载、有冲击的场景多采用大径定心，保证连接的同轴度，避免运转过程中出现偏心振动。光轴配合平键的型号，键槽的位置需要避开轴段的应力集中区域，键槽的深度、宽度需要严格匹配对应标准，同时键槽的端部需要设计合理的退刀结构，方便铣削加工，也能减少键槽端部的应力集中。

　　不同型号的轴段在选材上也会根据承载需求做区分，常规载荷下采用45号钢调质处理即可满足强度要求，表面硬度控制在HB220-250区间，保证芯部韧性的同时提升轴面的耐磨性；大冲击、重载场景下的型号则会采用40Cr等合金结构钢，调质后对轴颈、花键部位做高频淬火处理，表面硬度提升至HRC45-50，大幅提升接触疲劳强度与耐磨性能。轴段的尺寸公差设计也需要匹配安装需求，与轴承内圈配合的轴颈位置采用k6公差，与外接部件轮毂配合的位置根据载荷性质选择h6或者js6公差，花键部位的公差需要符合对应花键标准的配合要求，保证外接花键套能够顺畅装配，同时不会出现过大的配合间隙导致运转冲击。

　　在实际装配过程中，这类外伸轴段的根部密封结构设计也十分关键，需要根据设备的运行环境选择合适的密封形式，粉尘多、有泥水飞溅的户外场景采用双唇骨架油封，配合轴面的磨削加工保证密封效果；洁净车间内的工业设备则可以采用间隙密封或者O型圈密封，降低运行过程中的摩擦阻力。轴端的锁紧结构需要具备可靠的防松能力，高速运转场景下采用止动垫圈配合圆螺母的防松结构，低速重载场景下可以采用锁紧螺母配合开口销的形式，避免运转过程中螺母松动导致外接部件脱出。

　　从建模角度来看，这类多型号轴段的三维设计可以采用参数化建模思路，将轴径、外伸长度、花键参数、键槽尺寸等核心尺寸设置为可变参数，调整参数即可快速生成不同型号的轴段模型，大幅提升同系列产品的设计效率。建模过程中需要特别注意过渡圆角、退刀槽、倒角等工艺结构的还原，这些结构虽然尺寸不大，但直接决定零件的加工工艺性与实际使用强度，不能在建模过程中省略。同时不同型号的轴段需要明确各自的安装边界尺寸，保证在整机装配时不会与周边的端盖、壳体、外接部件产生干涉，也能为后续的选型工作提供准确的尺寸参考。
