双十字轴式万向动力输出连接结构

　　在各类需要跨轴线传递扭矩的机械传动场景中，这类双十字轴万向连接结构是解决轴线偏斜、相对位移工况下动力传输的核心部件，常见于农用机械动力输出端、工程车辆分动箱连接段、工业设备长距离传动补偿单元，能够在两连接轴存在角向偏移、轴向窜动甚至少量径向错位的状态下，稳定传递旋转扭矩，避免刚性连接带来的轴系憋劲、轴承过载、键槽崩裂等故障。从结构设计逻辑来看，该结构采用两组十字轴万向节串联布置，相比单节万向节，能够抵消单节工作时输出端转速周期性波动的问题，当输入输出端的轴线夹角控制在合理区间时，双节串联的布置可以让输入端与输出端的瞬时转速保持一致，大幅降低传动过程中的振动与附加载荷，这也是多数需要平稳动力输出场景选择双节结构的核心原因。

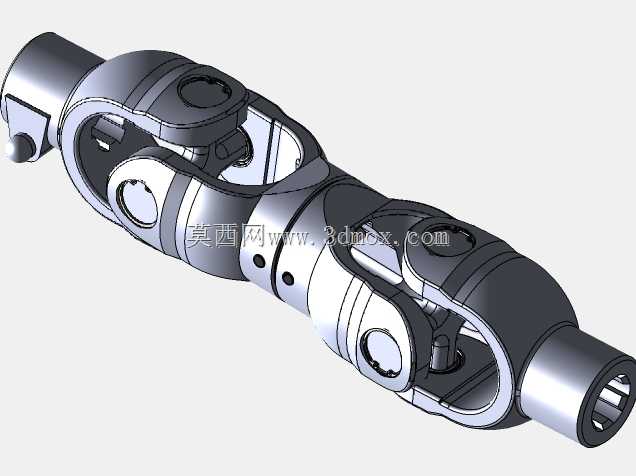

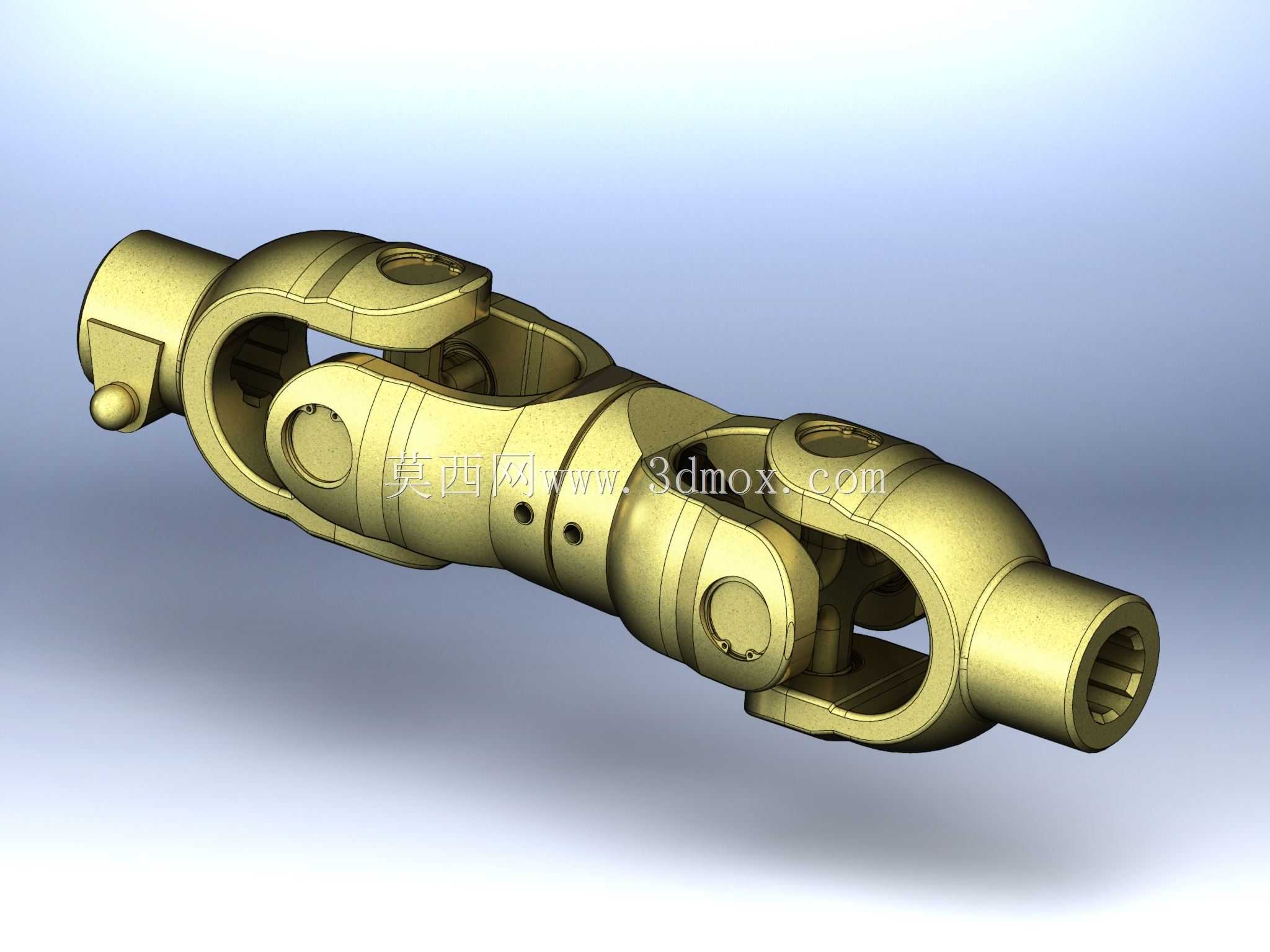

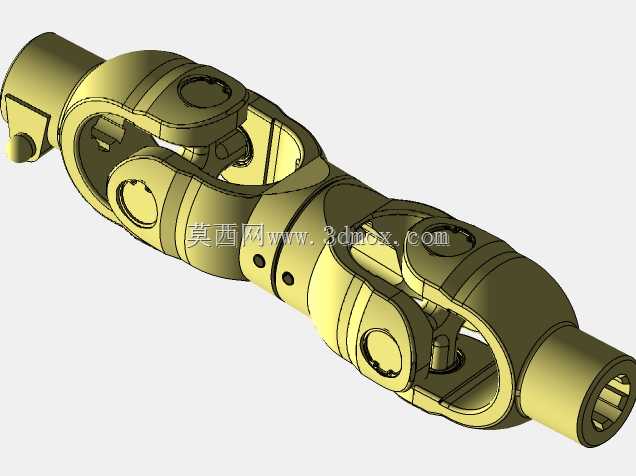

　　具体到结构细节，两端的连接轴头采用内花键孔设计，能够与配套的外花键输出轴实现周向固定，花键配合的选择兼顾了大扭矩传递能力与装拆便利性，轴头外侧的径向销孔用于穿装锁紧销，防止工作过程中花键副轴向窜动脱出。十字轴的四个轴颈分别嵌入两端节叉的轴承孔内，每个轴颈与节叉之间都设置了耐磨衬套与密封结构，能够留存润滑脂同时阻挡外界粉尘、泥水进入摩擦副，适配户外作业、多粉尘的恶劣工况，减少日常维护频次。节叉部分采用一体化锻造成型后机加工的工艺路线，叉臂的厚度经过扭矩载荷校核，在满足轻量化要求的同时，能够承受额定工况下的弯曲与扭转载荷，不会出现叉臂变形、断裂的问题。从安装边界来看，该结构的整体长度适配常规动力输出端的安装间距，两端轴头的外径、花键参数符合通用动力输出接口的尺寸规范，不需要额外加工转接法兰就可以直接替换同规格的传统万向连接部件，安装时仅需要保证两端连接轴的轴线夹角不超过设计允许的最大值，避免因夹角过大导致十字轴轴颈载荷激增、磨损加快。在实际使用过程中，这类结构的功能特性十分明确：首先是补偿安装误差，设备组装过程中很难保证动力端与负载端的轴线完全对中，该结构可以吸收一定范围内的对中偏差，降低装配精度要求，提升组装效率；其次是补偿工作过程中的相对位移，比如车辆行驶过程中悬架跳动带来的轴距变化、设备运行时机架振动带来的轴系错位，都可以通过万向节的相对转动与轴向滑动来适配，不会在轴系内部产生额外的内应力；最后是缓冲冲击载荷，

　　十字轴与节叉之间的配合间隙以及整体结构的柔性特性，能够吸收动力传递过程中的瞬时冲击，保护后端的齿轮、轴承等精密传动部件。设计这类结构时，需要重点校核几个核心参数：一是十字轴轴颈的接触应力，要保证在最大传递扭矩、最大工作夹角的工况下，轴颈与衬套的接触压强不超过材料的许用值，避免出现早期压溃、磨损；二是节叉的强度，要对叉臂的危险截面进行弯曲与扭转强度校核，同时考虑应力集中系数，预留足够的安全系数；三是转动灵活性，要保证各铰接点的配合间隙合理，既不能间隙过大导致传动冲击、回差超标，也不能间隙过小导致转动卡滞、润滑不足。在三维建模过程中，这类结构需要重点处理十字轴与节叉的装配干涉问题，要模拟全夹角范围内的转动状态，

　　确认各运动部件之间不会发生剐蹭，同时花键的参数要符合对应标准，保证模型能够直接用于工程出图、干涉检查以及后续的仿真分析，花键的齿形、倒角、退刀槽等细节都需要按照实际加工工艺建模，避免出现不符合加工逻辑的结构。对于设备选型人员来说，选用这类结构时需要匹配三个核心参数：额定传递扭矩要大于设备的最大工作扭矩，预留1.5到2倍的安全系数；允许的最大工作夹角要大于实际安装时的轴线最大偏角；两端的连接接口尺寸要与动力端、负载端的轴头参数匹配，避免出现装不上的问题。日常维护层面，这类结构只需要定期通过注油嘴补充润滑脂，检查密封件是否破损、锁紧销是否松动，就可以实现长时间稳定工作，相比其他类型的柔性联轴器，它的大扭矩承载能力、大角度补偿能力、恶劣工况适应能力都更具优势，尤其适合重载、工况复杂的传动场景。
