农用拖车旋转式挂接连接构件

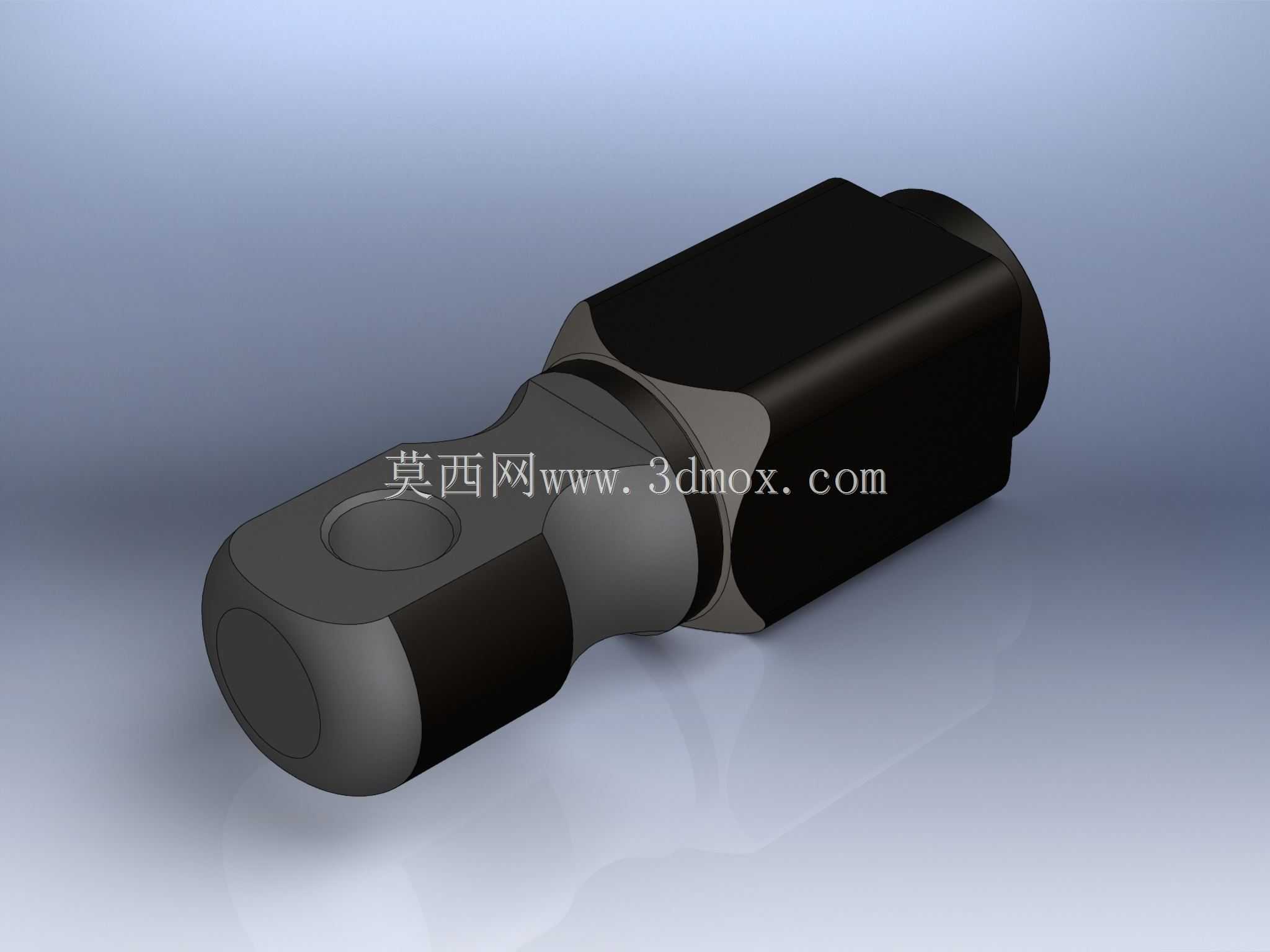

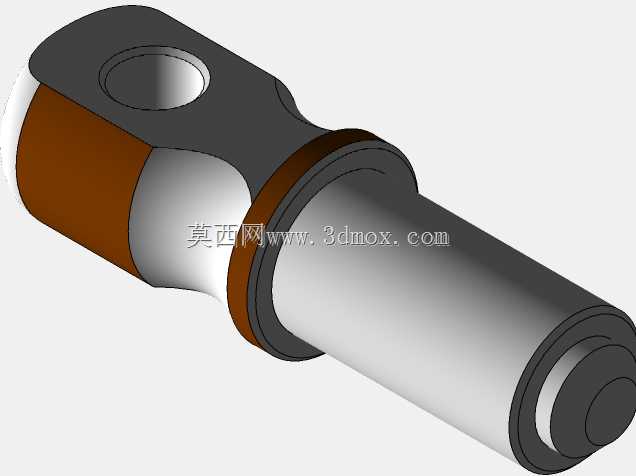

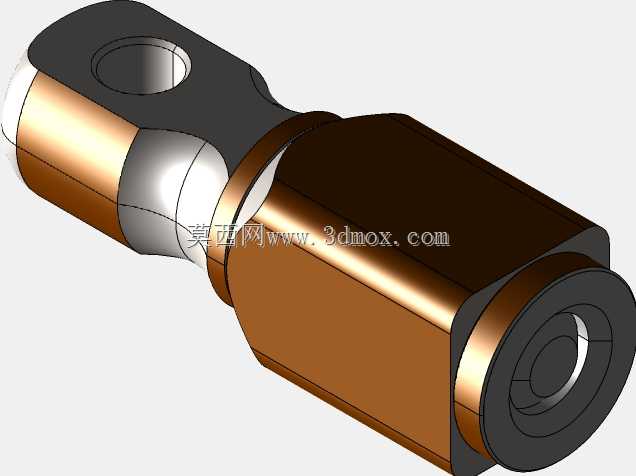

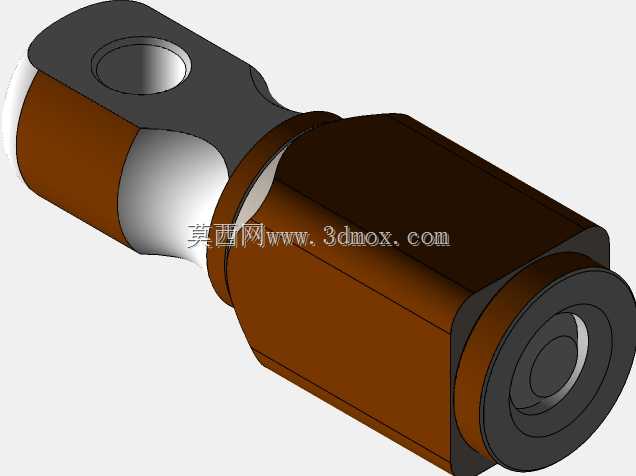

　　在农用运输作业场景中，拖拉机与后挂拖车的连接可靠性直接决定田间转运、地头装卸、乡村道路运输的作业安全与通行效率，传统固定式挂接结构在坡地作业、小半径转向、凹凸路面颠簸工况下，很容易出现挂接销卡滞、连接部位应力集中撕裂、转向时挂接件别劲磨损等问题，这款旋转式挂接装置正是针对这类实际作业痛点做的结构优化设计。从结构功能来看，该构件一端为带铰接孔的叉形连接端，用来与拖车前端的牵引架铰接，铰接孔的孔径匹配农用机械通用的牵引销尺寸，孔壁做了加厚处理，避免长期受交变载荷出现孔位椭圆变形；另一端为圆柱插接端，用来插入拖拉机后部的牵引座安装孔内，圆柱段的外径公差按照h7级精度设计，既保证插接时的装配顺畅度，又能减少装配间隙带来的行驶晃动。

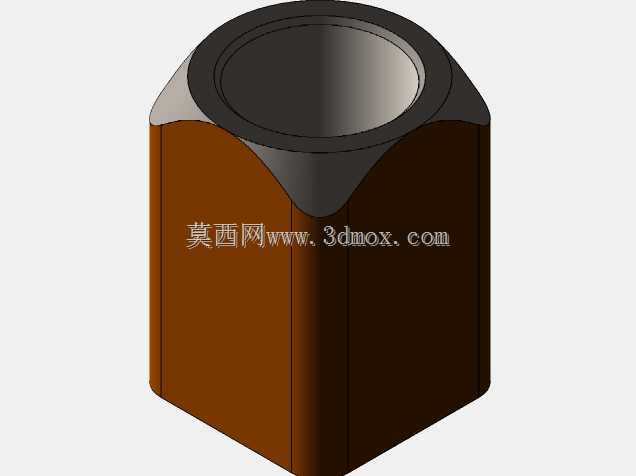

　　中间的旋转衔接段是整个构件的核心功能区，采用变径过渡的圆滑曲面结构，没有尖锐的应力集中棱角，能够在拖车与拖拉机存在相对扭转、上下摆角的时候，通过自身的旋转自由度释放连接部位的附加应力，不管是田间横坡行驶时拖车与拖拉机存在横向倾角差，还是转向时两车存在纵向角度差，亦或是过田埂时的上下颠簸，该结构都能通过旋转动作抵消别劲的外力，避免传统刚性挂接件在复杂工况下出现的焊缝开裂、销子剪断等故障。做结构设计的时候，首先要考虑的是安装边界的适配性，圆柱插接端的长度要匹配主流拖拉机牵引座的安装厚度，端部预留的径向销孔位置要对应牵引座的锁销安装位，保证装配后锁销能完全贯穿锁定，不会出现轴向窜动；叉形端的开档尺寸要适配常用农用拖车牵引架的连接耳板厚度，

　　开档两侧的端面做了铣平处理，保证与牵引架耳板的贴合面平整，减少铰接时的偏磨。整个构件的外形采用流线型过渡设计，没有突出的棱角，一方面是减少农田作业时挂接杂草、缠绕秸秆的概率，另一方面圆滑的曲面过渡能让应力在构件内部均匀传递，避免应力集中带来的疲劳损坏。从实际使用的角度出发，该挂接装置的旋转阻尼做了适配性设计，既不会因为旋转过于松旷导致行驶中拖车来回摆动影响行驶稳定性，也不会因为旋转阻力过大导致转向时无法及时释放应力，在正常行驶的直线状态下，构件能保持相对稳定的连接状态，遇到角度变化时又能灵活转动。在尺寸设计上，铰接孔的中心到插接段端面的距离经过反复校核，保证装配后拖车的转向角度能达到农用机械通行要求的45度以上，

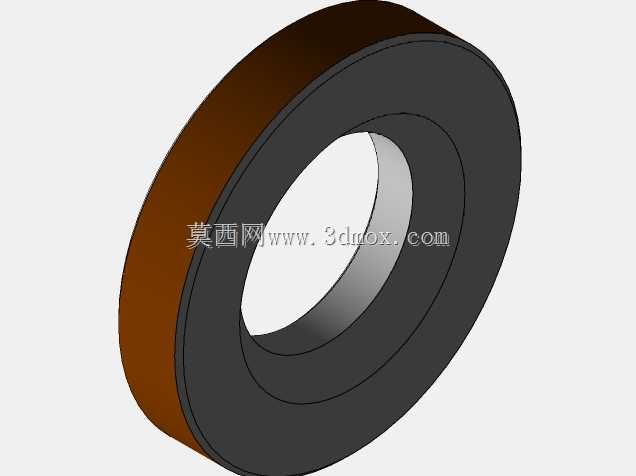

　　不会因为挂接件长度不足导致转向时拖车前端与拖拉机后部发生碰撞干涉；插接段的直径覆盖了30马力到80马力段常用拖拉机的牵引座孔径范围，不需要对拖拉机原有牵引座做改装就能直接替换安装，降低了用户的改装成本。叉形连接端的铰接孔内可以根据使用需求加装耐磨衬套，衬套磨损后可以单独更换，不需要整体更换整个挂接构件，大幅降低了后期的使用维护成本。整个构件的载荷设计按照1.5倍的额定牵引载荷做安全余量校核，能够满足满载拖车在坑洼路面冲击载荷下的强度要求，材料选用常用的中碳结构钢，整体调质处理后表面做发黑防锈处理，适应农田高湿度、多泥土的恶劣使用环境，不会轻易出现锈蚀卡滞的问题。在实际装配过程中，只需要将圆柱端插入拖拉机牵引座，穿入锁销锁定，再将叉形端与拖车牵引架对齐，穿入牵引销加装开口销锁定即可完成安装，不需要复杂的调整步骤，普通农户不需要专业工具就能完成更换操作。相比传统的固定式牵引挂接件，这款旋转式结构能大幅降低挂接部位的磨损速度，延长挂接装置的使用寿命，同时减少复杂路况下的行驶安全隐患，尤其适合丘陵地区、地块不平整区域的农用运输作业使用，在坡地转弯、过沟过坎的时候，能明显感觉到转向更顺畅，挂接部位没有以往那种生硬的别劲感，拖车的行驶跟随性也更好，不会因为连接部位的卡滞出现拖车甩动的情况。
