农用拖车可调节式支撑支脚结构

　　在农用运输作业场景中，拖车与牵引主机脱开后的驻车稳定性，直接关系到田间转运、地头装卸货的作业安全，这类支撑支脚正是承担脱挂状态下拖车前部承重、保持车体水平的核心部件。不同于普通工业设备的固定支撑结构，农用场景的作业地面多为不平整的泥地、留茬耕地或者砂石路面，支脚底部设计了宽幅支撑掌结构，接触面积远大于常规支脚，能够有效降低接地比压，避免在松软土质上下沉倾斜，哪怕是满载状态下停放在刚翻耕过的地块，也能保证支撑面不发生下陷移位。

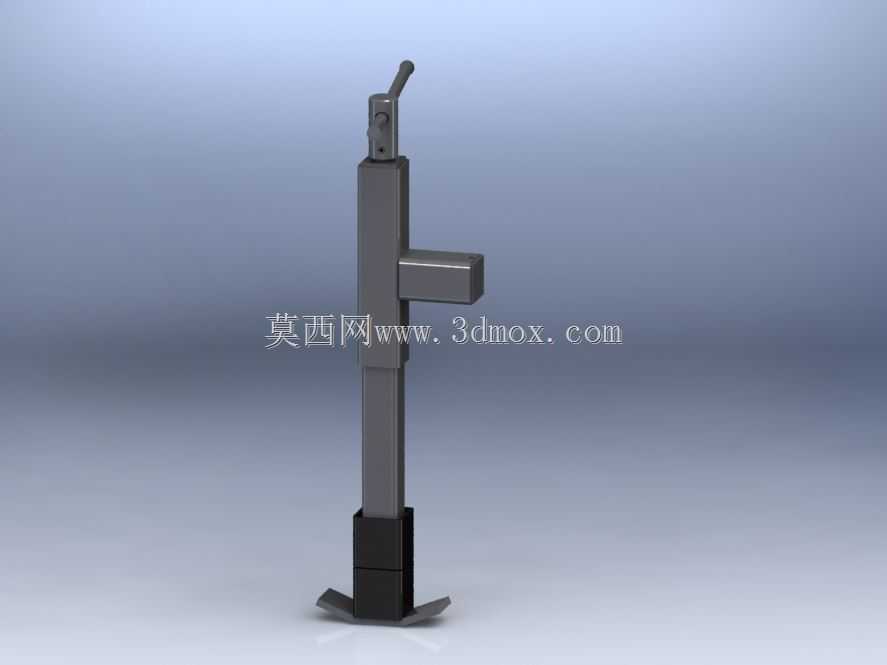

　　从功能实现逻辑来看，这款支脚采用了多级方管伸缩的结构形式，外层方管作为固定承载主体，与拖车前部的安装梁通过侧置的连接耳座实现刚性固定，安装时需要保证支脚伸缩方向与地面保持垂直，安装位置要避开拖车转向时的轮胎运动包络，同时预留足够的操作空间，方便人员站在拖车侧方就能操作顶部的锁止手柄。内层伸缩方管可以根据驻车地面的高度差自由调整伸出长度，调整行程覆盖了农用拖车常用的牵引挂接高度范围，不管是挂接不同高度的拖拉机牵引销，还是停放在有坡度的地块，都能通过调整支脚长度让拖车货台保持水平，避免装卸货时货物侧滑。

　　顶部的扳把式锁止机构是整个支脚的操作核心，设计上采用了偏心锁止的原理，扳动操作手柄到锁止位置时，偏心块会紧紧压合在内层伸缩管的外壁，依靠摩擦力实现伸缩长度的固定，不需要额外插销或者紧固件，单人单手就能完成长度调整和锁止操作，在田间作业手上沾有泥土或者戴劳保手套的情况下，也能快速完成操作，不会因为细小零件沾泥出现卡滞。锁止机构的受力面做了防滑齿处理，哪怕是承受满载的前部载荷，也不会出现伸缩管下滑的情况，安全冗余度完全满足农用运输的重载需求。

　　结构细节上，支脚的各段方管之间预留了合理的配合间隙，不会因为田间的泥土、秸秆碎屑进入配合面就出现卡滞，日常使用后只需要简单冲洗就能清除缝隙里的杂物，维护成本极低。底部的支撑掌与伸缩管底端采用铰接连接，能够随着地面的倾斜角度自动偏转，保证支撑掌整个平面完全贴合地面，不会出现点接触或者线接触的情况，进一步提升支撑稳定性。在行驶状态下，支脚可以完全收缩到最短位置，通过锁止机构固定在最高位，底部离地间隙满足田间行驶的通过性要求，不会因为田埂、土块的磕碰造成支脚变形损坏。

　　从安装边界来看，支脚的侧置连接耳座采用标准的孔位设计，适配多数农用拖车的前部纵梁安装尺寸，不需要对拖车原有结构做大幅改动，替换老旧支脚或者给新做的拖车加装都非常方便。整体结构没有复杂的传动或者液压部件，纯机械结构的可靠性极高，哪怕在低温、多尘、淋雨的户外作业环境下长期使用，也很少出现故障，非常适合农用设备低维护、高可靠的使用需求。在实际作业中，这类支脚除了承担驻车支撑的作用，在拖车需要临时调整挂接高度的时候，也可以通过调整支脚的伸缩长度，让拖车的牵引环对准拖拉机的牵引销位置，不需要额外撬动拖车就能完成挂接操作，大幅降低了挂接作业的劳动强度。
