起重连接用里拉钩环结构设计

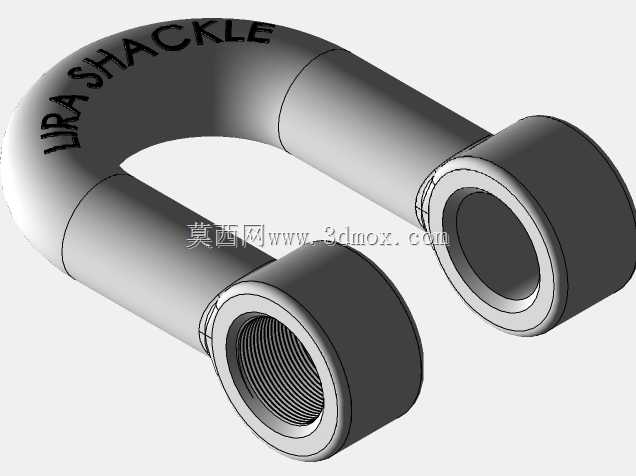

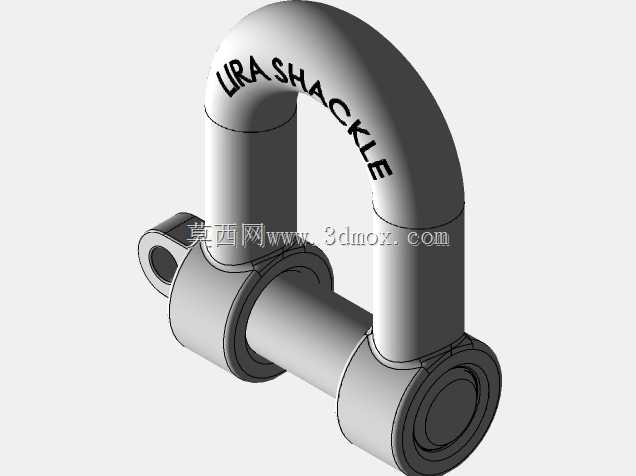

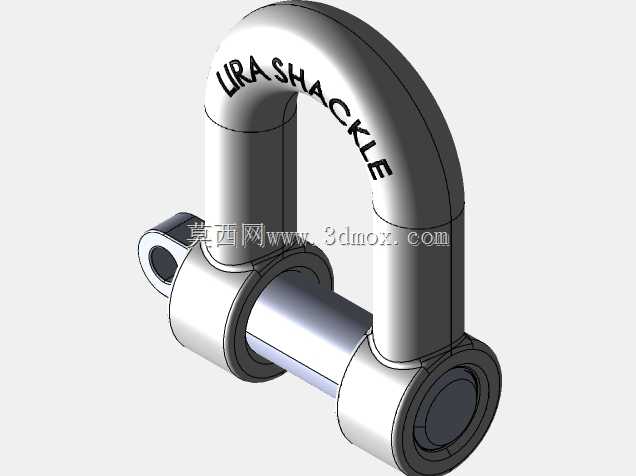

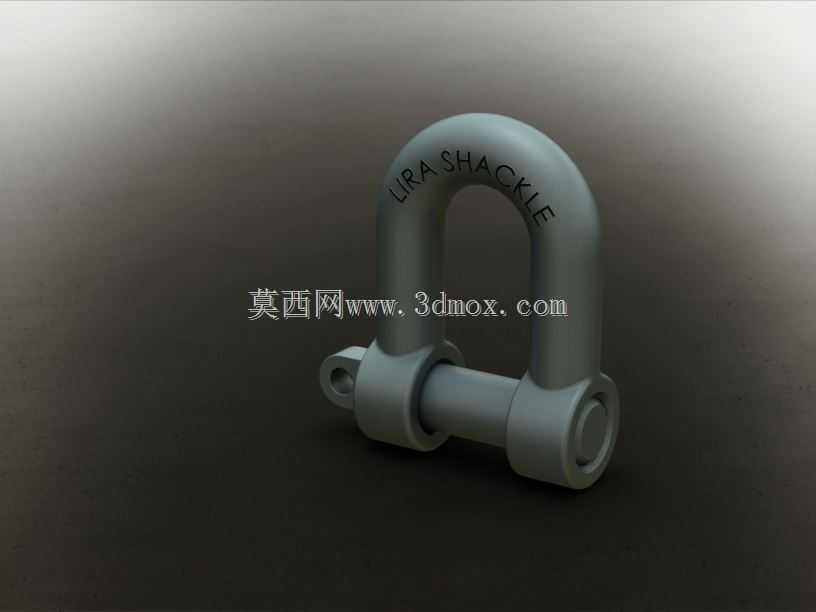

　　在起重吊装、船舶系固、重型设备移位、户外重型索具搭建这类作业场景里，这类弓形里拉钩环是索具系统里承担载荷传递的核心受力构件，和直型卸扣不同，弓形的环体弧度设计能更好适配多方向的载荷输入，避免索具夹角过大时在环体局部产生应力集中，尤其是在多根吊索组合吊装不规则重型工件时，环体的弧形轮廓能让吊索自然贴合受力面，减少索具的弯折磨损。从结构设计逻辑来看，整个钩环分为U型弓形主体与横向销轴两个核心部分，环体采用整体锻造的等强度变截面设计，在与销轴配合的两个耳部位置做了局部加厚处理，因为这两个位置是销轴剪切力与环体拉力的交汇区域，常规等截面设计很容易在耳部开孔位置出现应力集中导致的开裂，加厚的耳部同时做了同轴度公差约束，

　　保证销轴穿入后两端的配合面完全贴合，不会出现单侧受力偏载的情况。销轴部分采用带轴肩的台阶式设计，一端是一体式的挡边，另一端加工有横向的锁销孔，安装到位后穿入开口销就能防止销轴在受载晃动时出现轴向窜动，相比螺纹旋合的销轴结构，这种带锁销的设计在频繁拆装的作业场景里效率更高，也不会因为螺纹磕碰、锈蚀导致销轴无法拆卸。设计时需要重点控制的尺寸边界首先是环体内腔的净宽，这个尺寸直接决定了能适配的吊索、吊耳的最大厚度，内腔的顶部圆弧半径需要和常用钢丝绳、吊装带的弯折半径匹配，避免索具弯折半径过小导致的索具强度折减；其次是销轴的直径与有效受剪长度，销轴的双剪切面面积需要和环体的额定破断载荷匹配，按照机械设计的安全系数要求，

　　起重类构件的静载安全系数需要达到4倍以上，动载作业场景还要进一步提升。两个耳部的同轴度公差需要控制在IT7级以内，否则销轴穿入后会出现别卡，受载时销轴会承受额外的弯曲应力，大幅降低构件的实际承载能力。环体表面的标识区域做了轻微的凹陷设计，用来冲压额定载荷、规格参数，避免标识在长期摩擦磨损后脱落，这也是起重吊具类产品强制要求的可追溯设计细节。在实际选型使用时，这类钩环的安装需要注意销轴的受力方向，必须让销轴的剪切面垂直于载荷的作用方向，不能让环体的侧面承受横向载荷，否则会让环体出现侧向张开变形，导致销轴脱出引发安全事故。和同规格的直型卸扣相比，弓形里拉钩环的额定载荷虽然一致，但允许的索具夹角范围更大，在吊装重心偏移的工件时，

　　能更好地抵消分力带来的额外载荷，在港口船舶系泊场景里，这类钩环还常用来连接锚链与缆绳，弓形的轮廓能减少缆绳在潮汐晃动、船舶移位时的磨损，不会像直角连接件那样割断缆绳纤维。建模过程中，环体的弧形过渡区域需要做连续的曲率检查，不能出现局部的曲率突变，所有的棱角位置都做了R2以上的圆角过渡，避免热处理时出现应力集中开裂，同时也能减少使用过程中对索具、操作人员的剐蹭损伤。销轴与耳部的配合采用间隙配合，间隙量控制在0.1-0.2mm之间，既保证拆装时的顺畅度，又不会因为间隙过大导致受载时的冲击载荷过大。在重型设备安装的现场，这类钩环还常被用作临时的承重连接点，比如设备就位时用来牵拉调整位置，或者作为临时的安全绳挂点，这就要求环体在设计时除了考虑额定的轴向拉伸载荷，还要预留一定的侧向载荷冗余，应对现场复杂的受力情况。
