小规格起重输送用椭圆链环结构设计

　　在起重吊装、物料输送、索道牵引以及工业索具配套场景中，小规格链环是组成链条传动、承重索具的基础单元，本次设计的链径10规格椭圆链环，主要适配轻载起重作业、连续输送设备的牵引链条、安全防护索具等场景的使用需求。从实际工况适配角度出发，这类小链径链环常应用在车间轻型工位吊具、自动化生产线物料悬挂输送线、户外游乐设施安全拉索、船舶系泊辅助索具等场景，单环可承受的额定工作载荷匹配10mm直径圆钢的力学性能，在静载工况下可满足数吨级的破断拉力要求，动载工况下通过圆弧过渡结构降低应力集中系数，适配频繁启停、交变载荷的作业环境。

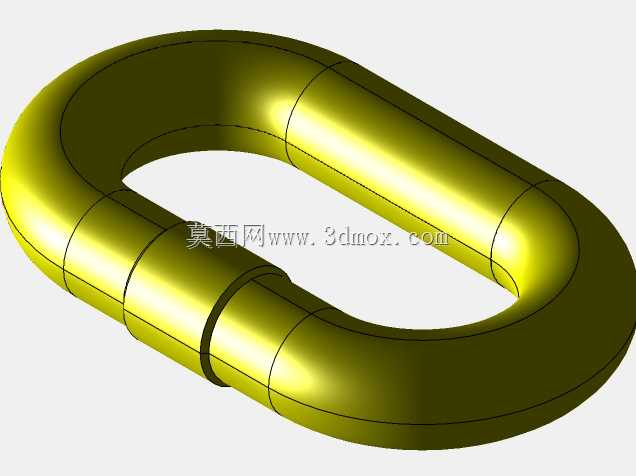

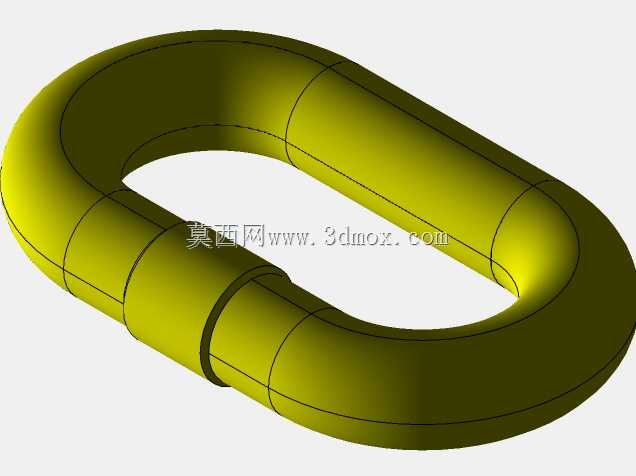

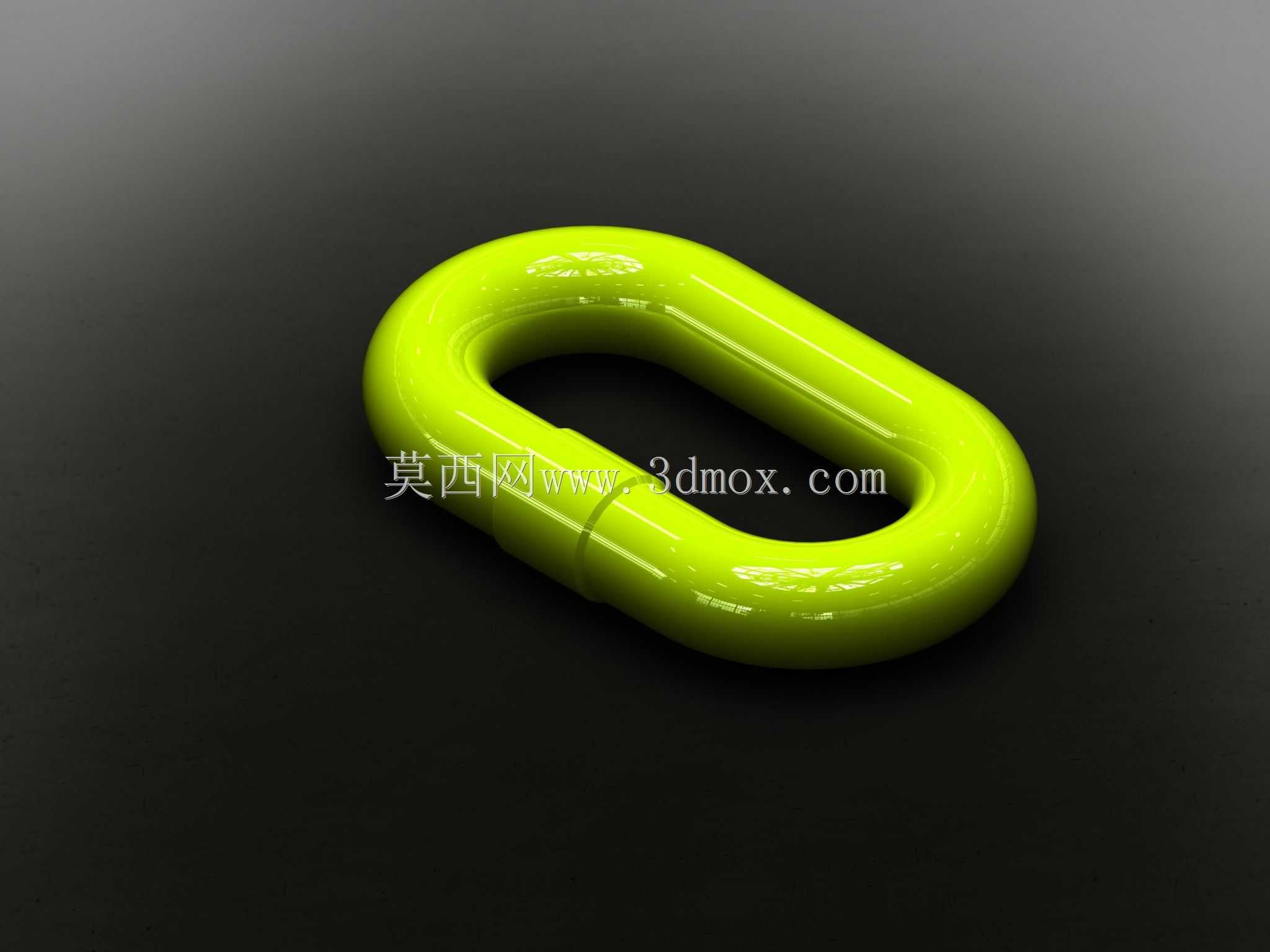

　　设计过程中首先考虑链环的受力特性，传统链环在直段与圆弧段的衔接位置容易出现应力集中，长期受交变载荷作用时易在该位置萌生疲劳裂纹，因此本次设计将直段与圆弧段的衔接处做了大圆角顺滑过渡，避免截面突变带来的应力跃升。链环整体采用长椭圆结构，内圈长度尺寸适配同规格链环的穿套连接需求，确保相邻链环铰接时可自由转动，不会出现卡滞、别劲的情况，内圈宽度尺寸略大于链径尺寸，预留足够的转动间隙，同时避免间隙过大导致链条工作时晃动量超标。链环的截面采用正圆形设计，圆钢截面在各个方向的抗弯、抗扭性能一致，不会因为受力方向变化出现局部承载能力不足的问题，表面做光滑圆弧处理，没有尖锐棱角，一方面避免使用过程中划伤配套的钢丝绳、吊带等辅件，另一方面减少应力集中点，提升整体疲劳寿命。

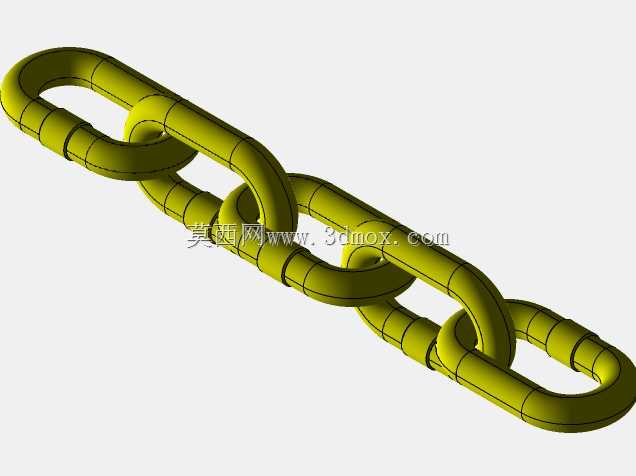

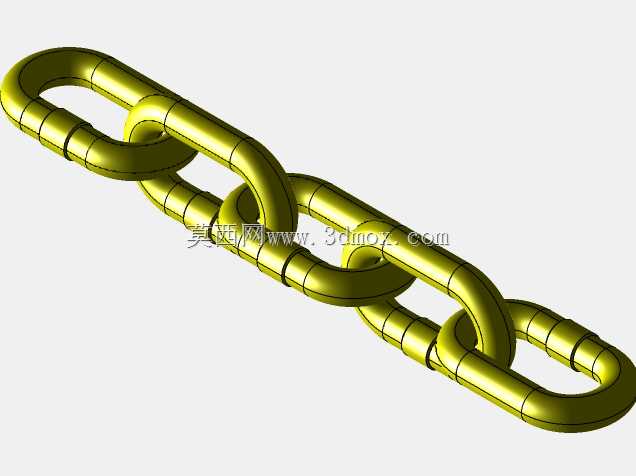

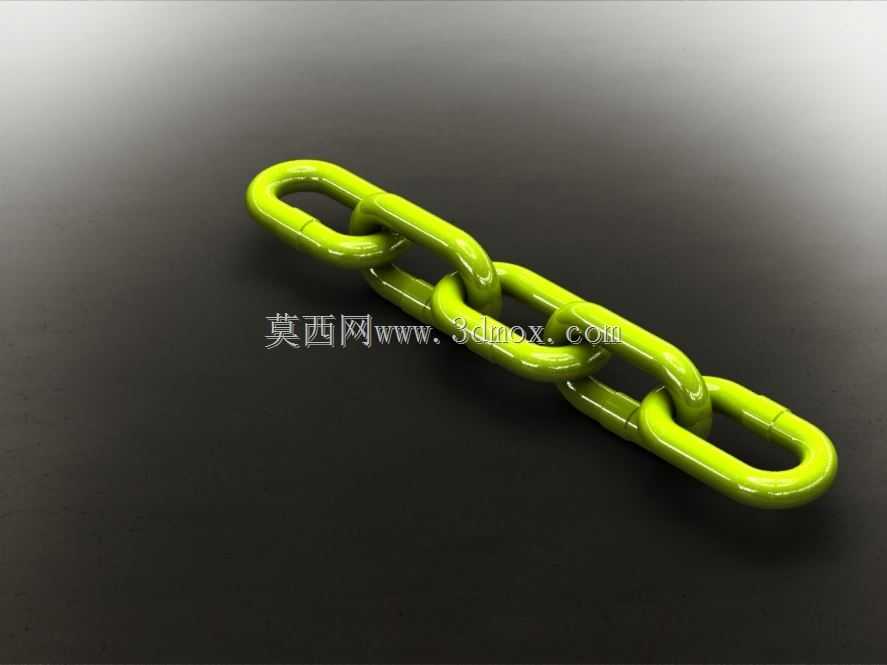

　　从安装边界来看，该链环作为链条的组成单元，不需要额外的安装基座，通过环与环之间的铰接即可组成任意长度的链条，单环的外轮廓尺寸决定了链条过轮、过导槽的适配尺寸，设计时将外圈圆弧半径与常用的10mm链条配套链轮的齿槽弧度做匹配，确保链条与链轮啮合时接触面积充足，不会出现跳齿、卡链的情况。在索具配套场景中，该链环可直接与卸扣、吊钩、吊环等配件连接，连接位置的接触圆弧经过匹配设计，接触应力分布均匀，不会出现局部压溃的情况。针对不同的使用场景，链环可通过表面处理适配不同的工作环境，比如在潮湿、腐蚀环境中使用时可做镀锌、达克罗处理，在耐磨要求高的场景可做表面淬火处理，提升表层硬度降低磨损速率。

　　建模过程中重点控制了环体的截面一致性，整个环体的圆钢截面直径公差控制在合理范围内，避免出现局部截面缩小导致承载能力下降的问题，环体的对接焊缝位置做了平滑打磨处理，确保焊缝位置与基体圆弧顺滑衔接，不会出现凸起、凹陷影响链环之间的转动配合。在结构验证阶段，通过有限元分析模拟不同受力角度下的应力分布，确认最大应力位置出现在直段中部，而非衔接拐角处，应力值远低于材料的屈服强度，满足长期使用的强度要求。同时模拟了链环之间铰接转动的干涉情况，确认在最大转动角度下，相邻链环之间不会出现面接触卡滞，转动灵活无阻滞，适配链条在绕轮、变向时的转动需求。

　　在实际生产适配方面，该链环的结构适配常规的链条编结加工工艺，可通过自动编链机一次成型，后续经过焊接、热处理、表面处理等工序即可完成加工，建模时预留的工艺余量符合量产加工的精度要求，不需要额外的二次加工即可满足装配使用需求。针对输送线场景使用时，链环的表面粗糙度控制在合理范围，降低与导槽、导轨之间的摩擦阻力，减少运行过程中的噪音和磨损。针对起重场景使用时，重点校核了链环的破断载荷、延伸率等参数，确保符合起重索具的相关安全标准，在额定载荷下不会出现永久变形，过载时可出现明显的塑性变形预兆，避免突然断裂带来的安全风险。
