27号规格起重输送用闭合链环结构

　　日常做输送线、起重吊具的结构设计时，这类闭合链环是最常碰到的基础受力构件，别看着结构简单，真要做三维建模的时候，很多新手容易忽略受力过渡的细节，最后做出来的模型要么装配干涉，要么受力分析的时候应力集中系数超标。先从实际应用场景说，这类链环最常出现在刮板输送机的牵引链条、轻小型起重设备的吊索具、地铁车辆段的检修吊装索具、矿山输送设备的牵引构件里，不同场景下对链环的受力冗余、表面处理要求差别不小，比如矿山用的要考虑耐磨层厚度，地铁检修用的要严格控制单环的形位公差，避免多环串联后出现卡滞。

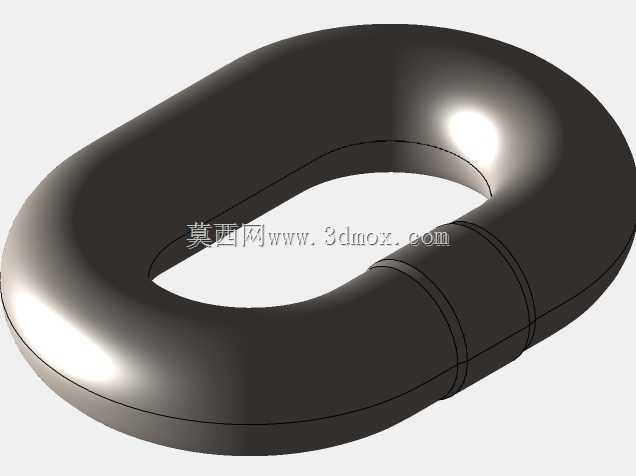

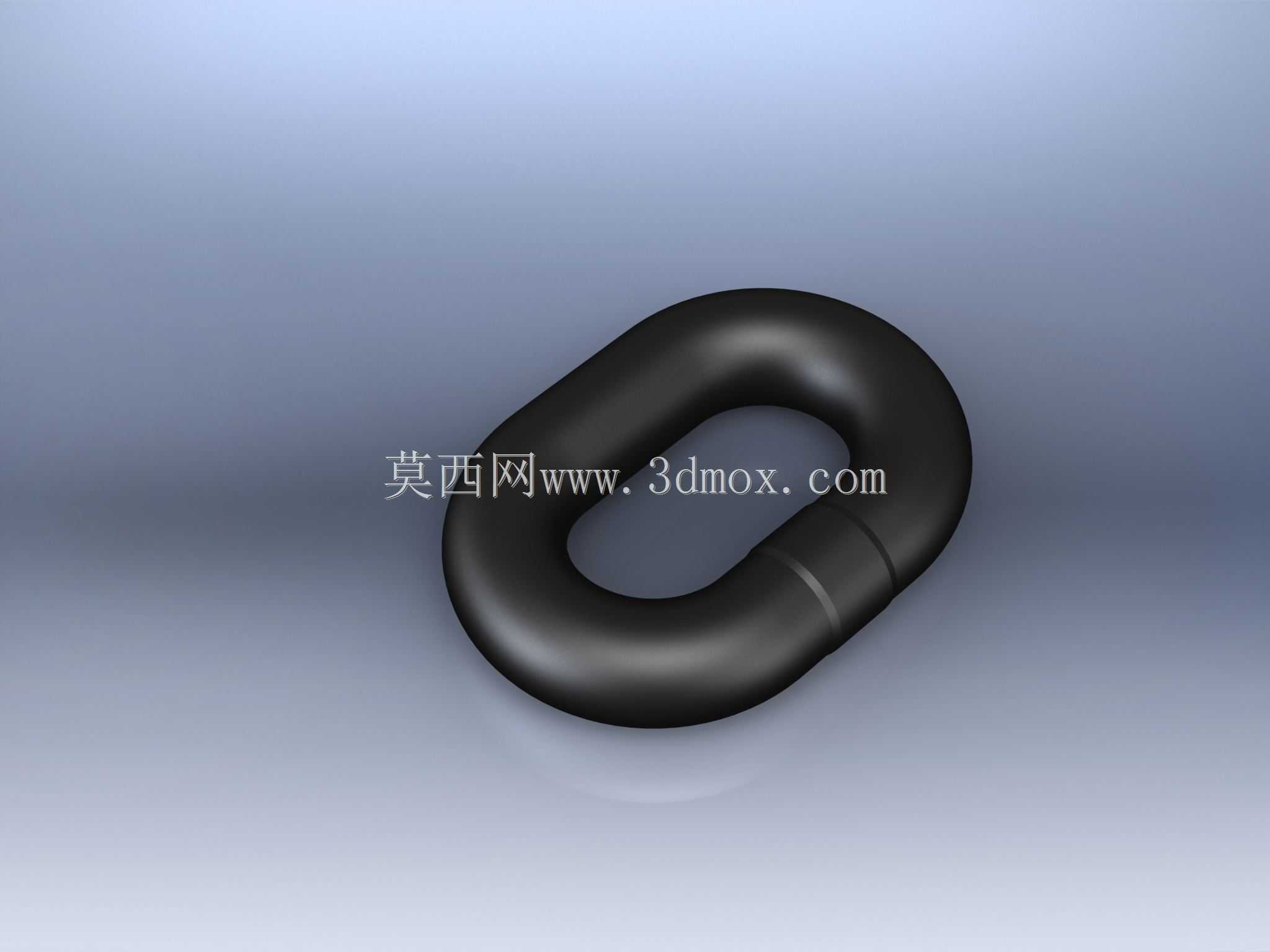

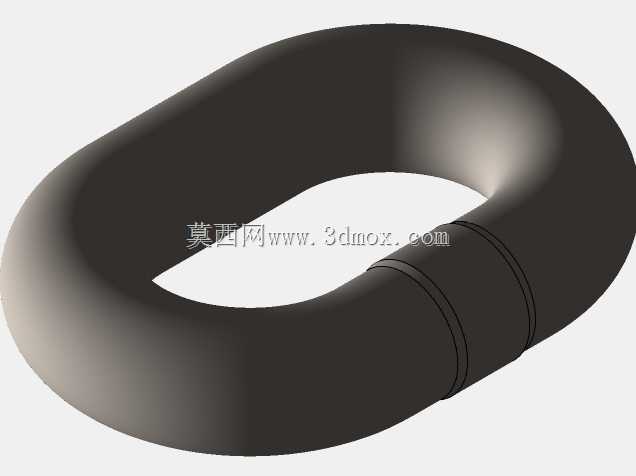

　　从设计思路上拆解这个链环的结构，首先要确定的是链径对应的承载等级，27规格的链环，单环的额定破断拉力要匹配对应链条的等级要求，建模的时候不能只做光顺的圆环扫掠，要注意对接焊缝位置的结构处理——实际生产里这类链环是圆钢弯制成型后对焊，再做抛丸、热处理强化，所以模型里的对接位置要做微小的凸起过渡，不能完全做成光滑一体，不然和实际工件的受力状态不符，后续做有限元分析的时候结果会有偏差。然后是环体的截面，全程是等直径的圆截面，但是弯制的两个直边段和圆弧段的过渡位置，要做曲率的连续过渡，不能出现硬拐点，不然应力会集中在拐点位置，实际使用中容易从这里断裂。

　　再说到外形尺寸和安装边界，这类链环的内长、内宽尺寸是和相邻链环的装配直接相关的，内宽要保证相邻同规格链环可以自由转动到90度不卡滞，内长要保证两个链环套接后有足够的活动余量，不会在受拉的时候出现别劲的情况。建模的时候扫掠路径的绘制是核心，很多新手画路径的时候直接用两段直线加两个半圆弧拼接，没有做G2连续，最后扫掠出来的实体在过渡位置会有棱边，和实际热轧弯制的链环形态差很多。另外要注意，链环的两个直边段不是完全平行的，实际生产中弯制后会有微小的内收角度，保证受拉的时候两个直边受力均匀，不会出现单侧受力过大的情况。

　　从功能特性来说，这类闭合链环的核心作用是传递拉力，同时通过多环之间的铰接，让整个链条具备柔性，可以适应不同方向的牵引、吊装需求，相比刚性拉杆，链条可以绕过滑轮、链轮改变受力方向，在空间受限的吊装、输送场景里适配性更强。设计的时候还要考虑链环和链轮的啮合匹配，圆弧段的外轮廓曲率要和配套链轮的齿槽曲率匹配，不然运行的时候会出现跳齿、磨损过快的问题。很多人做这类模型的时候容易忽略链环在受拉后的形变余量，实际满载的时候链环会有微小的伸长，所以建模时的内尺寸要预留出形变后的活动空间，避免多环串联后受拉卡死。

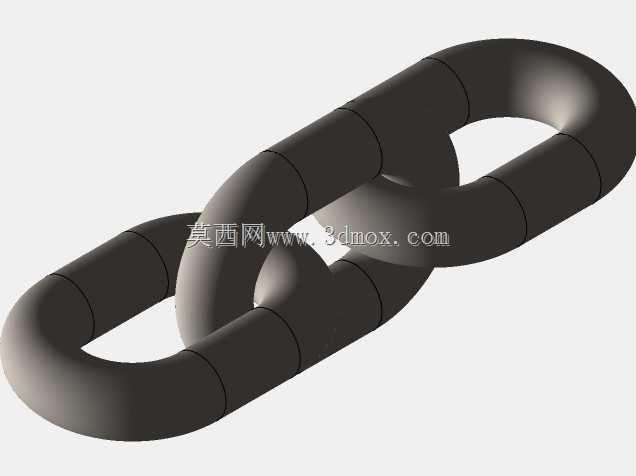

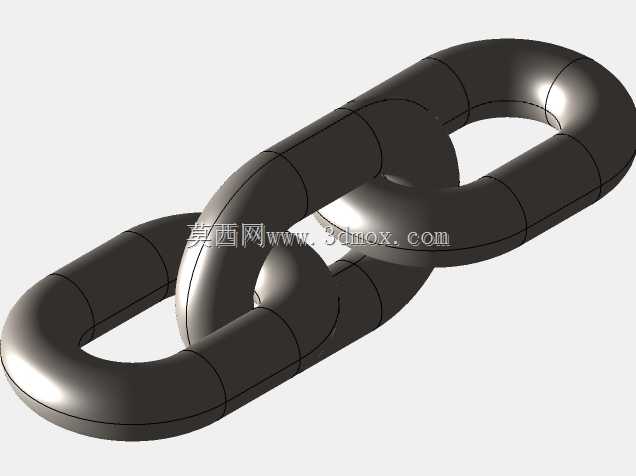

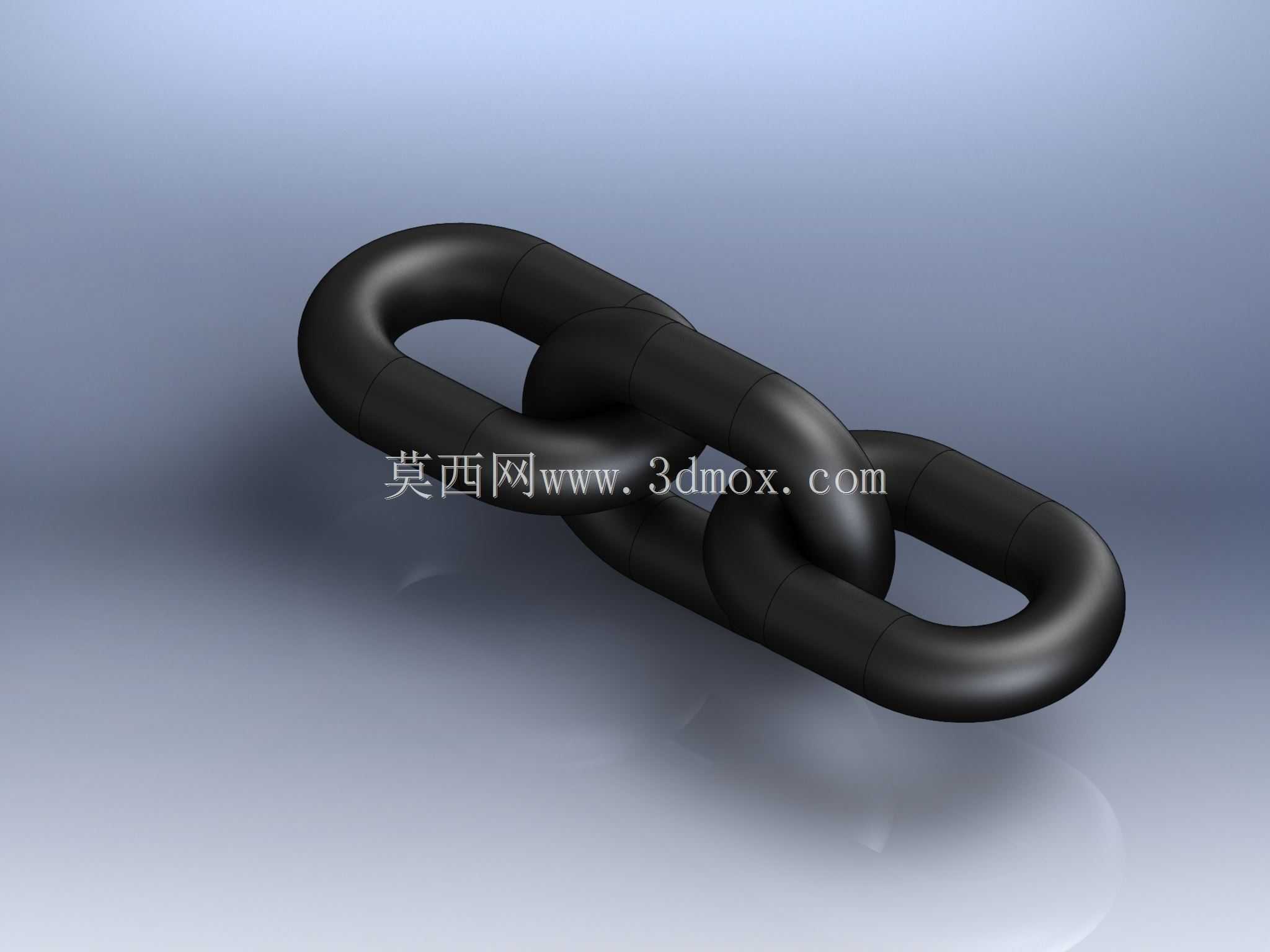

　　还有表面的细节处理，实际成品链环经过热处理和抛丸后，表面是均匀的哑光氧化层，没有明显的加工刀痕，建模的时候如果做渲染，材质参数要匹配热轧合金钢的表面特性，不要做成高光亮面的质感，和实际工件不符。另外对接焊缝的位置，要设置在直边段的中间位置，不能放在圆弧受力段，因为焊缝位置的强度相比母材略低，放在直边段可以减少交变应力对焊缝的影响，延长链条的整体使用寿命。在做装配验证的时候，要把三个以上的链环串联装配，检查各个转动角度下有没有干涉，特别是链环绕相邻环转动到最大角度的时候，两个环的接触面有没有贴合异常，会不会出现局部压强过大的情况。
