拖拉机配套牵引式农田压地辊结构

　　这款牵引式压地设备主要适配大马力轮式拖拉机后悬挂牵引接口，多用于北方旱作区春播前的整地作业环节，也可在秋翻后完成土壤保墒压制作业。在实际田间作业场景中，翻耕后的土壤往往存在孔隙过大、土块架空的问题，若直接播种会导致种子着床不实，发芽后易出现吊根、缺苗断垄的情况，该设备通过自身圆柱形压辊的自重，沿作业行进方向对表层0至15厘米深度的耕层土壤进行均匀辊压，能有效破碎表层直径5厘米以下的硬质土块，挤出土壤孔隙间的多余空气，让耕层土壤形成上实下虚的结构，既减少深层土壤水分的无效蒸发，也能让作物根系与土壤颗粒充分接触，提升播种后的出苗整齐度。除了常规播前整地场景，该设备也可搭配小麦、苜蓿等条播作物的播后镇压作业，部分区域在冬小麦越冬前也会使用该类设备进行压麦作业，通过适度压实表层土壤减少冬季土壤裂隙，避免作物根系被冷风抽干冻伤。

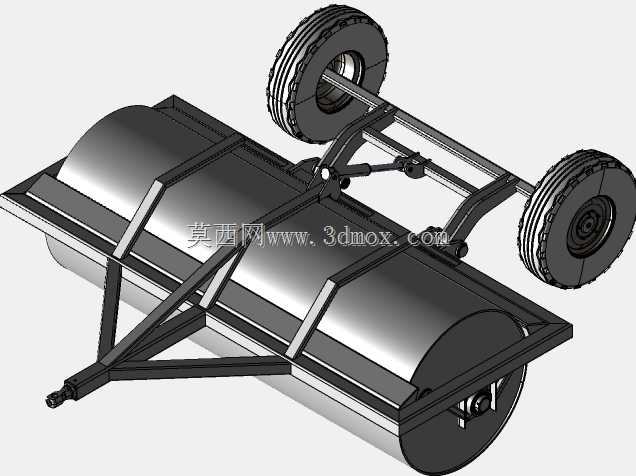

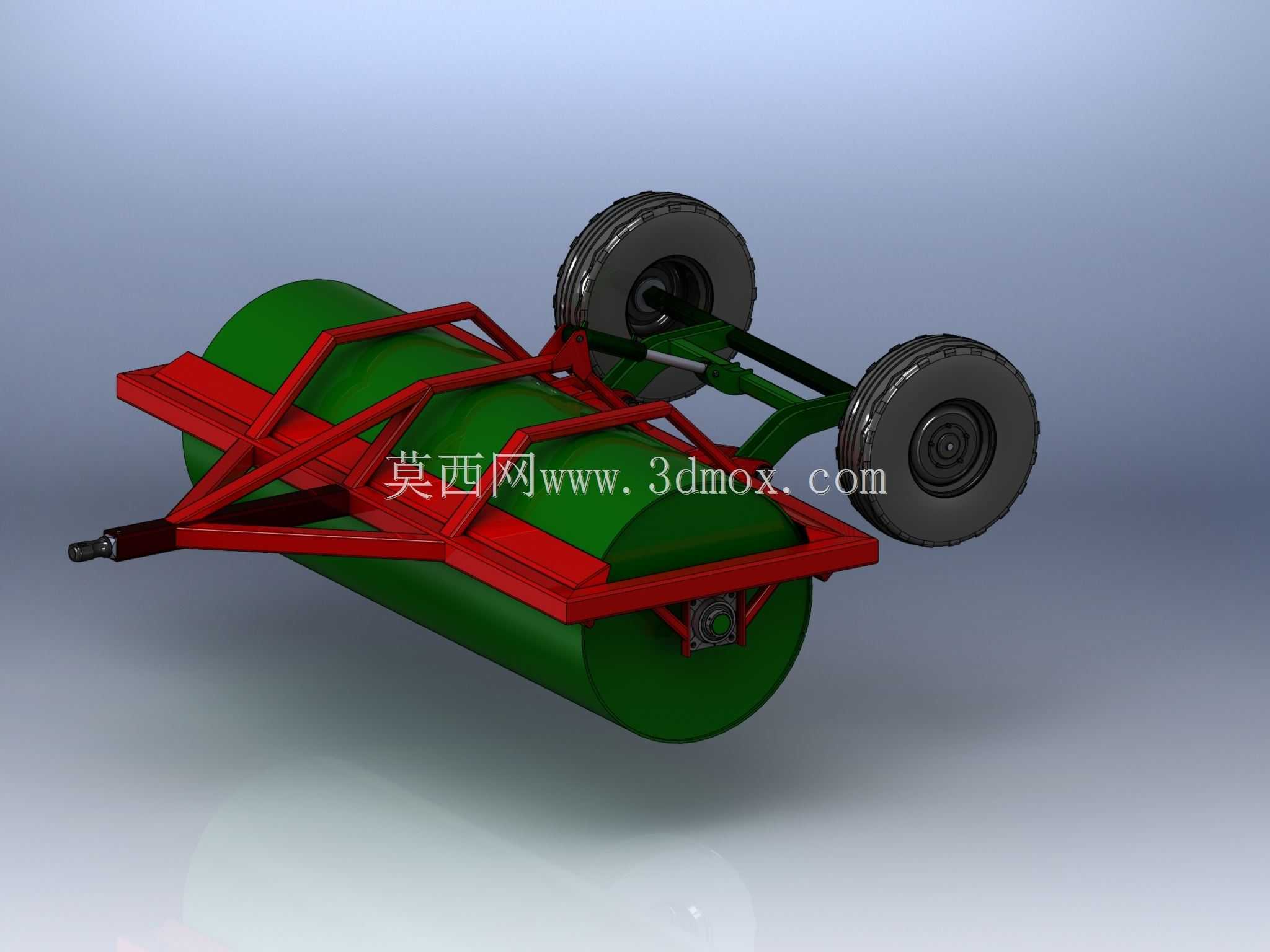

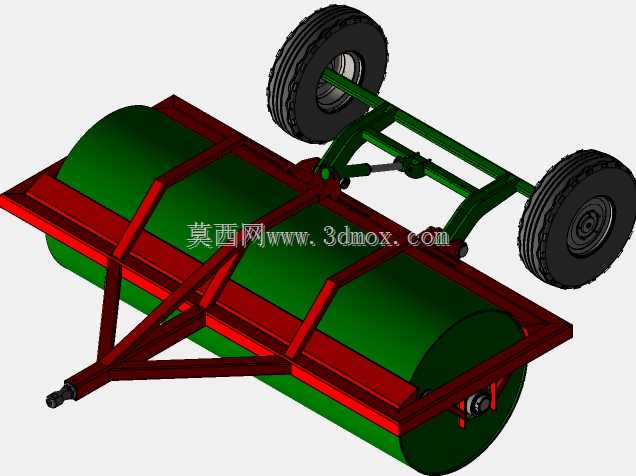

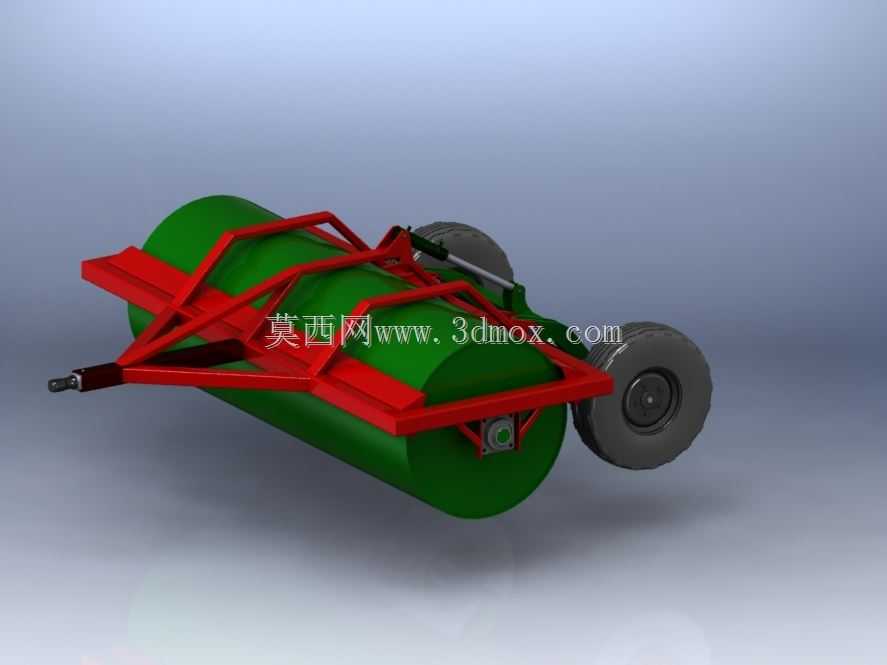

　　从结构设计逻辑来看，整体采用框架式牵引架搭配单根整体式压辊的布局，牵引架采用矩形钢管焊接成型，前端设置标准牵引销孔，可直接与拖拉机后牵引板对接，无需额外改装接口，牵引架的三角斜撑结构做了等强度优化，在田间转向、过田埂时可有效分散牵引点的冲击载荷，避免架体出现焊缝开裂的问题。压辊采用空心厚壁圆筒结构，相比实心辊在保证足够接地压力的同时降低了整体自重，减少拖拉机牵引时的无效功耗，压辊两端采用带防尘盖的深沟球轴承支撑，轴承座通过螺栓固定在牵引架侧梁上，日常维护时只需定期加注润滑脂即可，适配田间多尘的作业环境。压辊上方的架体预留了配重安装位，用户可根据不同土壤质地、不同作业季节的压实需求，添加铸铁配重块调整接地比压：沙质土壤作业时可适当增加配重提升压实效果，黏重土壤作业时可减少配重避免土壤过度板结。设备后侧设置两个限深运输轮，作业时可通过调节螺杆调整轮体高度，控制压辊的入土压实深度，公路转场运输时可将限深轮下调至压辊完全离地，直接由拖拉机牵引在硬化路面行驶，无需额外装卸运输车，转场效率更高。

　　从安装边界与尺寸适配来看，该设备的作业幅宽与主流50至90马力段拖拉机的轮距匹配，常规作业幅宽覆盖2.2米至2.5米区间，可与同幅宽的旋耕机、圆盘耙组成联合整地机组，一次进地即可完成旋耕、耙地、镇压多道工序，减少拖拉机进地次数，降低对土壤的反复碾压破坏。牵引点高度适配拖拉机标准牵引板的离地高度区间，挂接后架体保持水平状态，作业时压辊两端接地压力均匀，不会出现一侧压实过度、一侧压不实的情况。整体结构无突出的尖锐棱角，所有焊接位置都做了打磨圆角处理，田间作业时不会刮扯作物秸秆或勾挂田间杂草，压辊表面做了耐磨防锈处理，长期接触潮湿土壤也不会出现大面积锈蚀，延长设备的田间使用寿命。在结构建模过程中，所有铰接位置都预留了合理的装配间隙，牵引销孔与牵引销之间保留了1至2毫米的活动间隙，可适配拖拉机牵引点的小幅摆动，避免作业过程中出现卡滞、别劲的问题，轴承座的安装位置做了同轴度公差约束，保证压辊转动时无偏摆、无异常摩擦，转动阻力控制在合理区间。
