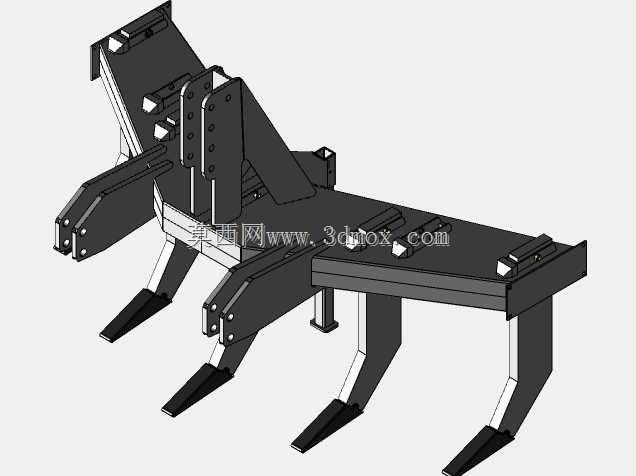

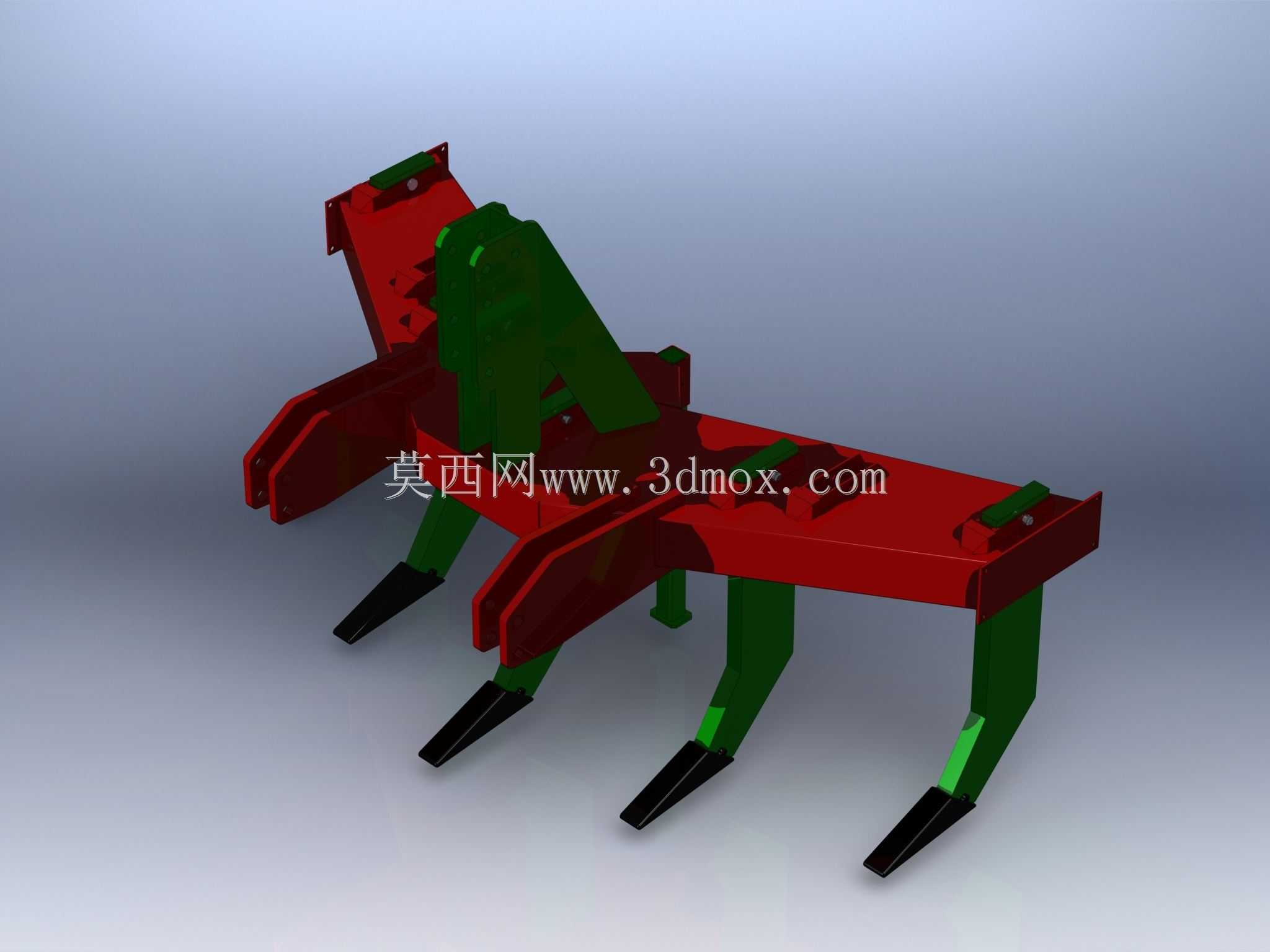

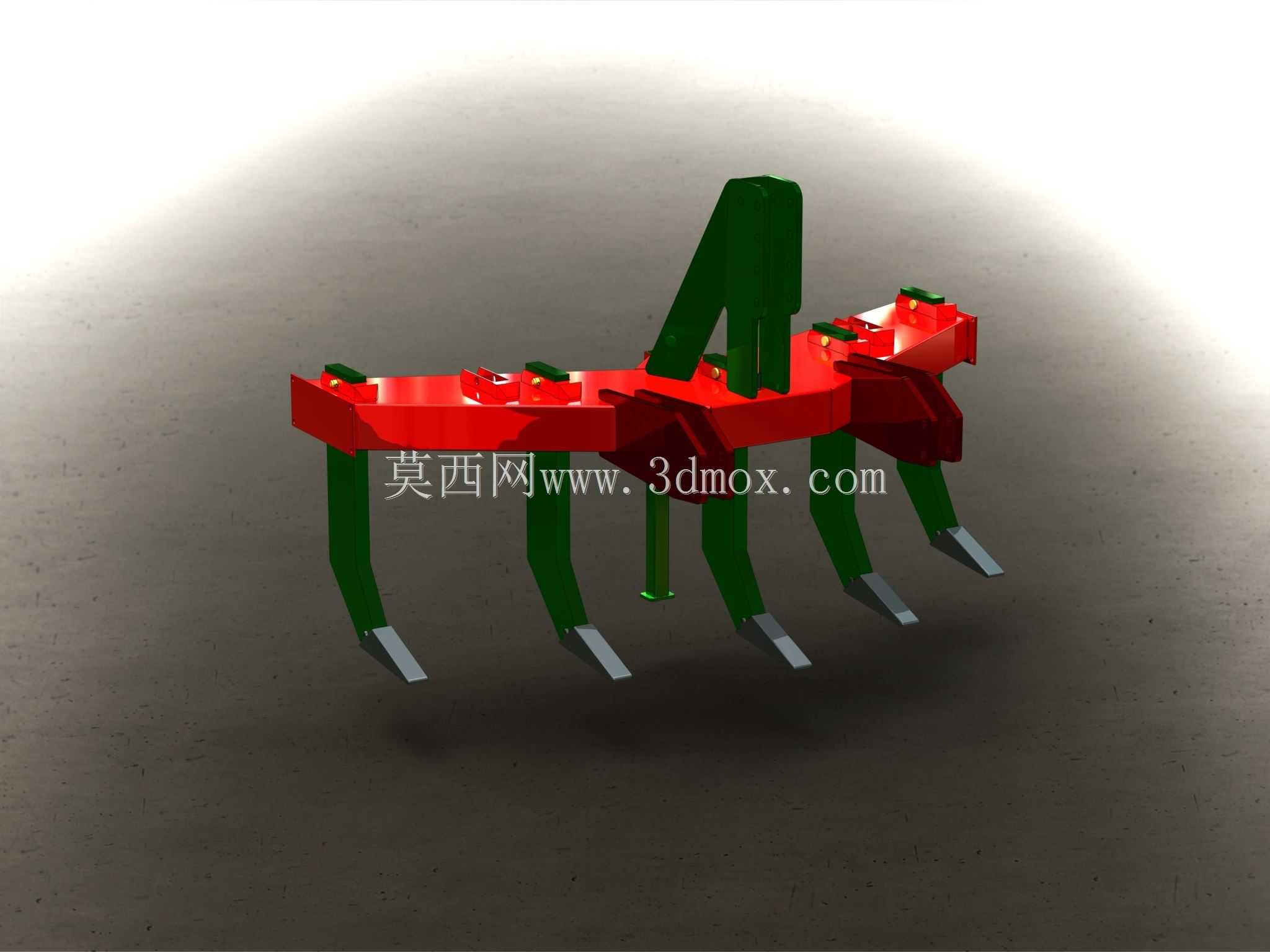

农用多齿深松整地作业机具结构设计

　　这款深松机具属于拖拉机配套的耕地作业核心部件，主要适配大马力轮式拖拉机后悬挂系统，在旱作农业区的土壤耕作环节应用广泛，可解决长期旋耕导致的犁底层板结问题，打通土壤上下层的水肥运移通道，提升雨水入渗能力与作物根系下扎深度，在东北黑土区、华北旱作区、西北黄土高原的耕地质量提升项目中均为标配作业机具。从结构设计逻辑来看，整机采用框架式主梁承载结构，主横梁选用矩形截面型钢焊接成型，兼顾抗弯扭强度与整机重量控制，避免作业过程中因土壤阻力突变出现主梁变形或焊缝开裂问题。悬挂连接点严格遵循拖拉机后悬挂的标准三点连接尺寸设计，上悬挂点与两个下悬挂点的相对位置、销孔直径均匹配对应马力段拖拉机的悬挂参数，挂接时无需额外改装连接部件，

　　可快速完成挂接与拆卸，转场作业时的拆装效率更高。深松铲采用弧形弯柄设计，铲柄材料选用高强度耐磨合金钢，表面做硬化处理，作业时可顺着土壤切入方向减小耕作阻力，降低拖拉机的动力损耗，铲尖部分为可更换式耐磨件，磨损后仅需更换铲尖即可恢复作业性能，大幅降低机具的后期使用维护成本。五组深松铲沿主梁横向等间距排布，相邻铲尖的横向间距经过反复校核，既保证作业后土壤松土层的均匀度，避免出现漏松区域，又能防止相邻铲柄之间出现黏土拥堵问题，在黏重土壤区域作业时也能保持顺畅通过性。主梁上方设置的加强筋板从悬挂连接座位置向两侧延伸，将作业时的牵引阻力均匀分散到整个主梁截面，避免应力集中导致的局部结构失效。

　　整机的作业深度可通过调整拖拉机悬挂拉杆长度与限深部件参数进行控制，常规作业深度可覆盖25cm到40cm区间，满足不同土壤类型、不同作物种植模式下的深松作业要求。从安装边界来看，整机横向宽度适配多数地区的农机作业道路通行要求，挂接后整机长度不会超出拖拉机后悬挂的安全回转半径，地头转弯时不会与拖拉机后轮发生干涉。设计过程中充分考虑了不同区域的土壤条件差异，铲柄的入土角度经过多轮仿真优化，在沙壤土、壤土、黏重黑土等不同土质条件下均能保持稳定的入土性能，不会出现入土困难或作业深度波动过大的问题。整机的受力传递路径清晰，拖拉机的牵引力通过三点悬挂传递到主横梁，再均匀分配到每一组深松铲，作业过程中整机的振动幅度控制在合理区间，

　　既提升作业时的稳定性，也能减少对拖拉机悬挂系统的冲击载荷，延长配套拖拉机的部件使用寿命。不同于传统铧式犁的翻耕作业模式，这款深松机具作业时不会打乱原有土壤的层理结构，在疏松深层土壤的同时保持表层土壤的植被覆盖，有效减少耕作后的土壤风蚀水蚀问题，符合保护性耕作的技术要求。在实际作业场景中，该机具可单独完成深松作业，也可与旋耕机、镇压辊等其他机具组合使用，一次性完成深松、碎土、镇压等多道作业工序，减少农机进地次数，降低作业成本与土壤压实风险。结构建模过程中，所有连接部位的螺栓孔径、板件厚度均经过强度校核，确保在满负荷作业工况下的结构可靠性，各焊接部位的焊缝形式、焊脚尺寸均符合农业机械焊接结构的相关设计规范，避免出现焊接缺陷导致的结构失效。
