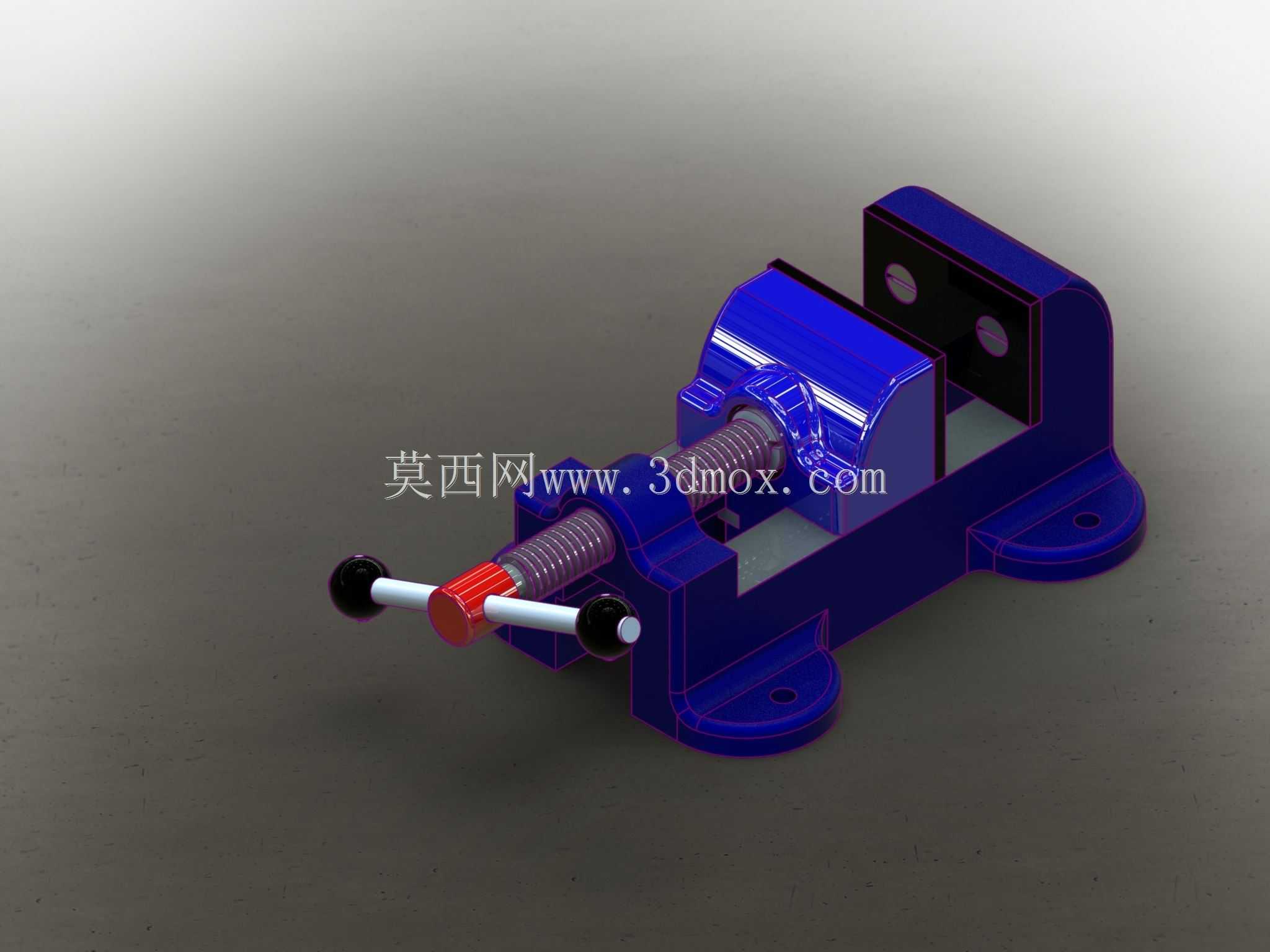

机用重型台虎钳夹持工装结构设计

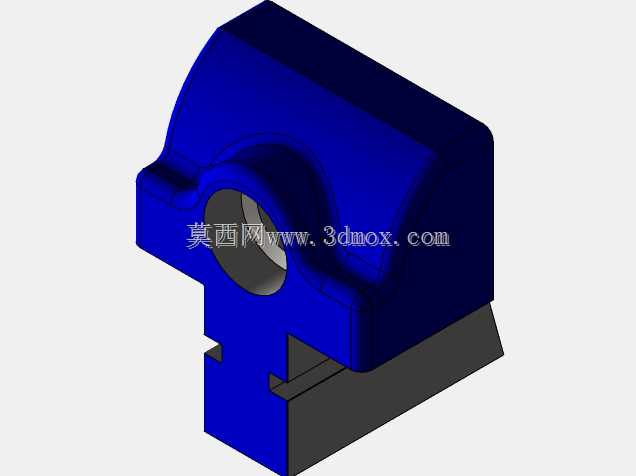

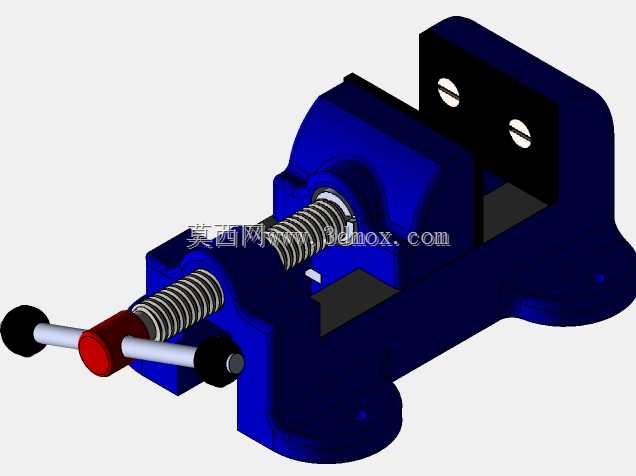

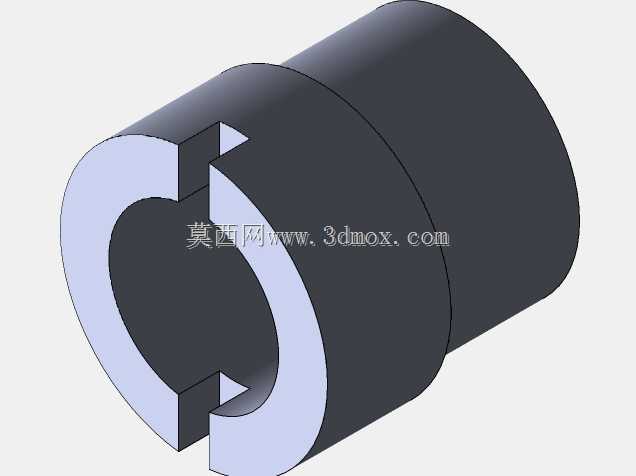

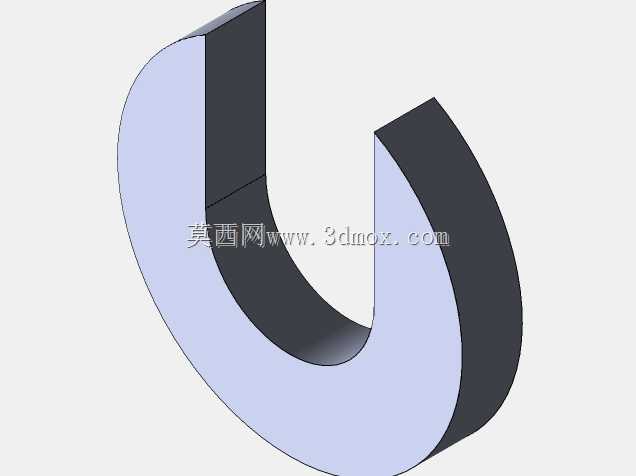

　　这款台虎钳的结构设计完全围绕机加工、钳工装配场景的实际夹持需求展开，日常在铣削小型零件、锉修工件毛刺、拆装小部件、攻丝套丝作业中，这类夹具是工位上不可或缺的基础工装，能稳定提供足够的夹持力，避免工件在加工受力时出现位移、翘曲，直接影响加工精度与操作安全。从功能逻辑上看，它采用丝杠螺母副作为核心传动结构，转动手柄时，活动钳身沿固定导轨做直线往复运动，配合固定钳身的夹持面实现工件的夹紧与松开，钳口位置设计有可更换的防滑齿板，齿面的咬合力能适配不同粗糙度的工件表面，既可以夹持规则的方形、圆形棒料，也能通过加装软钳口适配已加工面的工件，避免夹伤已完成精加工的表面。设计过程中首先考虑的是安装边界，底座采用带两个安装孔的法兰式结构，

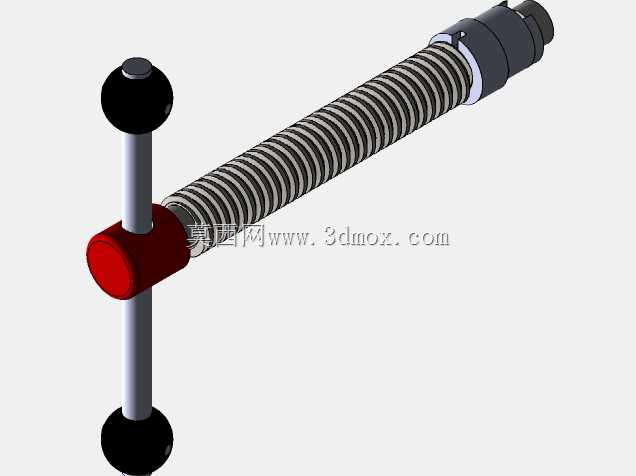

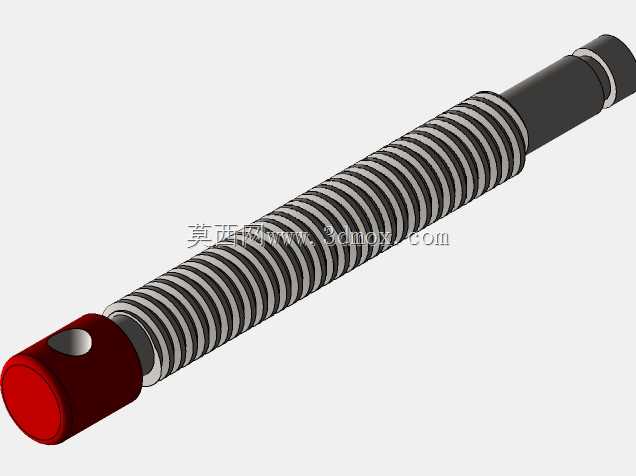

　　可通过螺栓直接固定在钳工工作台或者机床辅助工作台上，安装孔的间距匹配常规钳工台的预留安装位，不需要额外改制台面就能完成固定，底座与钳身的连接部分预留了旋转锁紧结构的安装空间，可根据作业需求调整钳身的水平回转角度，适配不同方向的加工操作，不用反复松卸底座固定螺栓就能调整工件朝向。整体外形尺寸适配常规工位的操作空间，钳身主体采用箱型结构设计，在保证整体刚性的前提下尽可能控制自重，既不会因为结构单薄导致夹持大工件时出现钳身变形，也不会因为过于笨重增加安装、移位的难度。丝杠的导程设计兼顾了夹紧效率与夹紧力，空程移动时可以快速推动活动钳身靠近工件，接近工件后继续转动手柄就能通过螺纹的自锁特性保持夹紧力，即使加工过程中承受断续切削力，

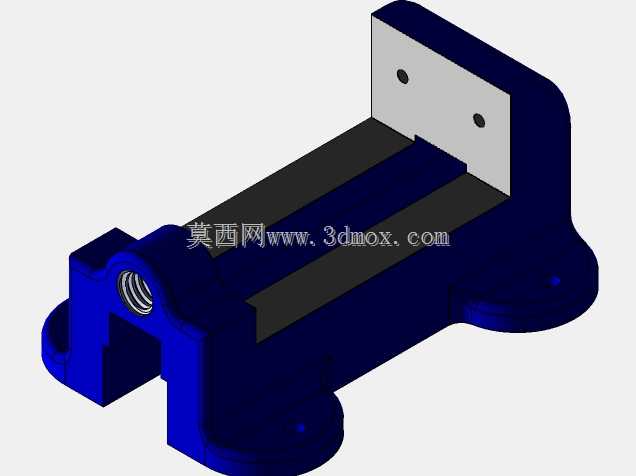

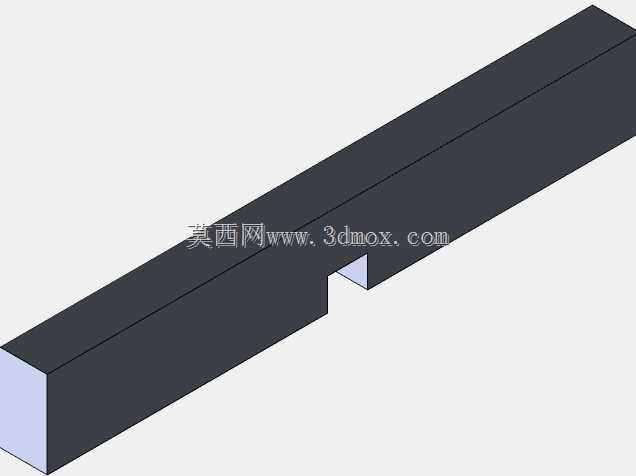

　　也不会出现钳口自行松开的情况，手柄两端的防滑握球设计，能让操作人员在施加夹紧力时更好发力，同时避免转动手柄时出现打滑脱手的情况。固定钳身与活动钳身的配合导轨采用燕尾式结构，配合间隙可以通过侧边的调节螺钉进行调整，长期使用出现磨损后，不需要更换整体结构，仅通过调整间隙就能恢复钳身的移动精度，避免活动钳身上下翘动影响夹持平行度。钳口的高度设计覆盖了常规小型零件的夹持范围，对于高度较高的工件，也能保证足够的夹持接触面积，减少工件的倾斜概率，底座的支撑脚做了加厚处理，夹紧工件承受向下的锉削力或者铣削力时，能将受力均匀传递到工作台面，不会出现局部应力集中导致底座断裂的情况。在实际选型适配时，

　　这类台虎钳的夹持行程覆盖了常见小型机加工零件的尺寸范围，既可以夹持几毫米厚的薄板件，也能适配最大开口范围内的块状零件，不需要频繁更换夹具就能完成多数常规工位的夹持作业，对于批量小件的加工场景，稳定的夹持力能有效减少装夹辅助时间，提升作业效率。设计时也充分考虑了维护便利性，丝杠、螺母、导轨这些运动副都预留了润滑注油位置，日常定期加注润滑脂就能减少运动磨损，延长整体使用寿命，可更换的钳口板通过沉头螺钉固定，齿面磨损后仅需拆卸两颗螺钉就能完成更换，不需要整体报废钳身，降低了长期使用的维护成本。
