机用旋转式平口夹持虎钳结构设计

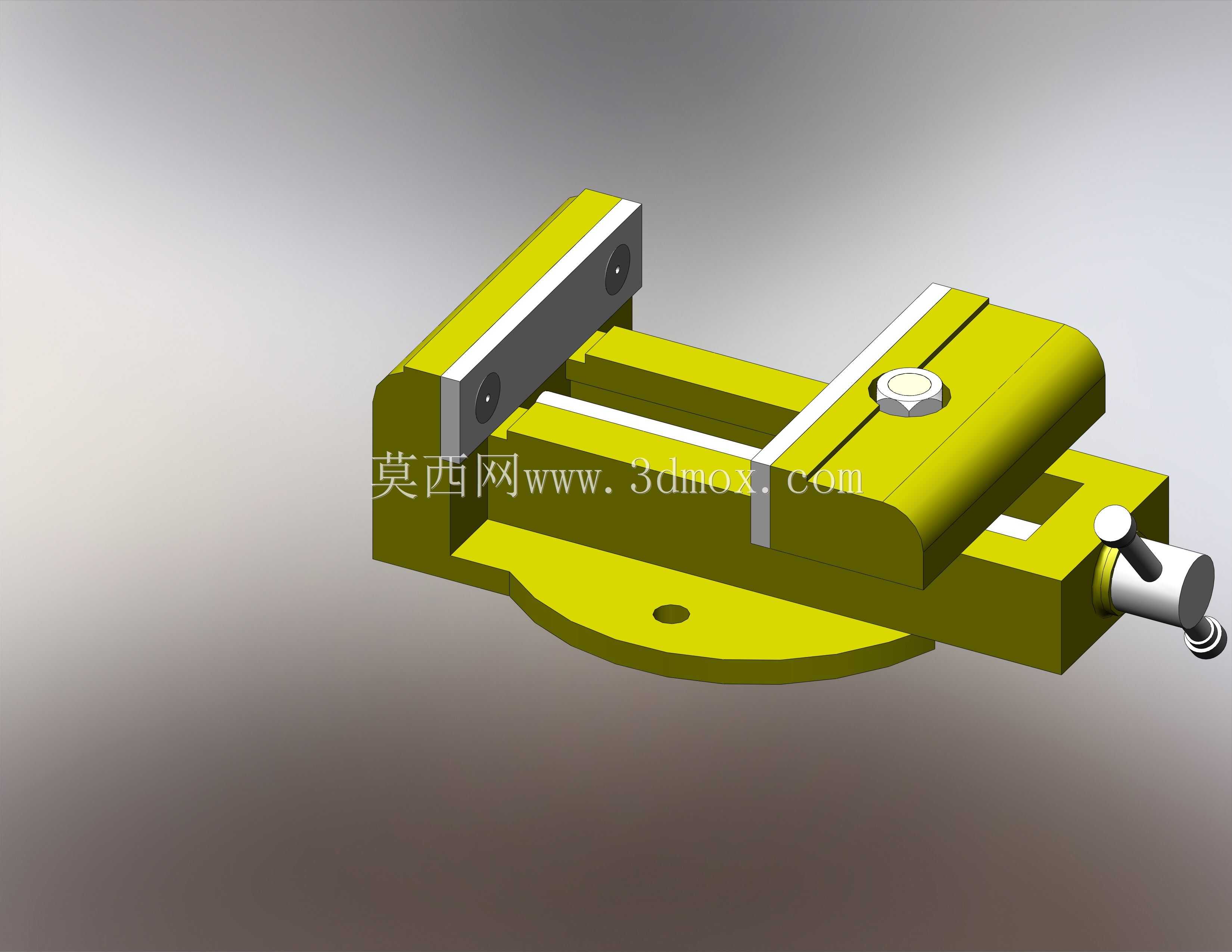

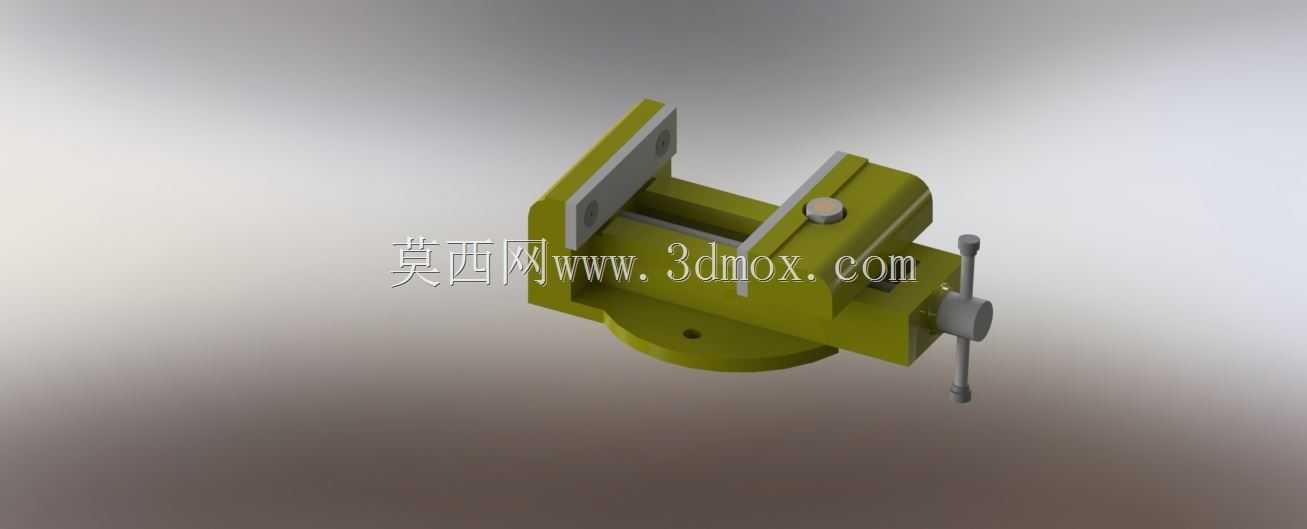

　　这款机用虎钳的结构设计完全围绕机加工场景的实际装夹需求展开，底座采用带圆弧定位槽的回转式结构，可通过底部锁紧螺栓实现水平方向0到360度的角度调整，适配铣床、钻床、磨床等通用机加工设备的工作台安装，安装孔位按照通用T型槽工作台的标准间距设置，无需额外制作过渡连接板即可直接完成装夹固定，安装边界完全覆盖常规中小型机加工设备的工作台装夹范围，不会出现超出工作台边缘、干涉设备行程的问题。固定钳身与活动钳身的夹持面均加装了可更换的硬质钳口板，钳口板表面加工有交叉网状防滑齿，既可以提升夹持毛坯件时的摩擦力，避免工件在切削力作用下发生位移，也能在钳口磨损后单独更换配件，无需整体报废钳身，大幅降低工装维护成本。活动钳身的进给采用梯形丝杠传动结构，

　　丝杠与活动钳身的连接部位设置了开合螺母结构，可实现快速开合调整，当需要夹持大尺寸工件时，无需逐圈转动丝杠，扳动开合手柄即可将活动钳身快速拉开到接近工件尺寸的位置，再转动丝杠手柄完成最终夹紧，相比普通固定式丝杠的虎钳，工件装夹调整效率可提升60%以上。钳身的导轨面采用了燕尾槽配合结构，配合间隙可通过侧面的调节塞铁进行调整，长期使用出现导轨磨损后，只需调整塞铁的压紧螺钉即可消除配合间隙，保证活动钳身进给过程中无晃动、无偏斜，夹持工件时的平行度、垂直度公差可控制在0.02mm每100mm范围内，满足精加工工序的装夹精度要求。丝杠端部的手柄采用了防滑滚花设计，手柄末端加装了可转动的压头，操作人员转动手柄夹紧工件时，

　　手掌不会与手柄发生相对滑动，施加夹紧力时的手感反馈清晰，可根据工件材质调整夹紧力大小，避免薄壁工件因夹紧力过大出现变形。整体结构的所有受力部件均采用了等强度设计思路，固定钳身与底座的连接部位设置了加强筋结构，在承受最大夹紧力和切削冲击力时，钳身的形变量控制在0.01mm以内，不会出现夹持松动、钳身断裂的问题。在实际生产场景中，这类虎钳除了用于常规金属零件的机加工装夹外，也可用于钳工划线、工件修配、小型部件装配等场景，回转底座的角度调整功能可满足斜孔加工、斜面铣削等特殊工序的装夹需求，无需额外制作角度垫块，减少工装准备的辅助时间。钳身的整体外形尺寸按照中小型机加工设备的常用装夹规格设计，

　　钳口最大张开距离覆盖常规中小型零件的加工尺寸范围，既不会因尺寸过大占用过多工作台空间，也不会因张开行程不足无法适配常规加工工件。活动钳身与丝杠的配合部位设置了防尘挡片，可阻挡加工过程中产生的铁屑、切削液进入导轨配合面和丝杠传动副，延长工装的使用寿命，日常维护时只需定期在丝杠和导轨面涂抹润滑脂即可，无需复杂的拆解保养。钳口板的安装采用内六角沉头螺钉固定，螺钉头部完全沉入钳口板表面以下，不会在夹持工件时与工件表面发生干涉，也不会因螺钉突出刮伤已加工的工件表面。
