外啮合齿轮式液压动力元件三维结构

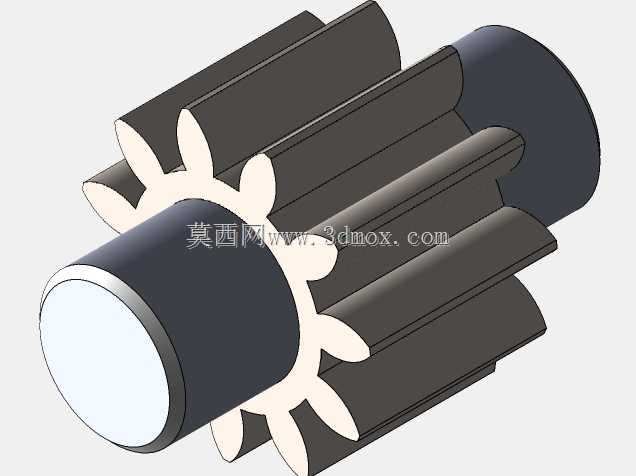

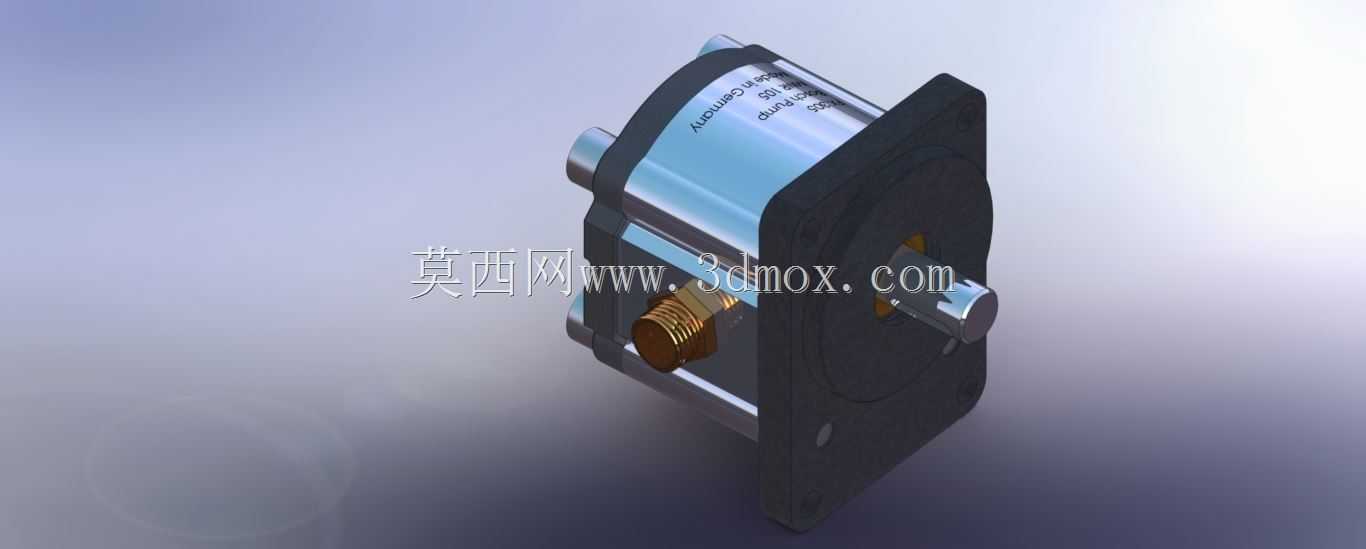

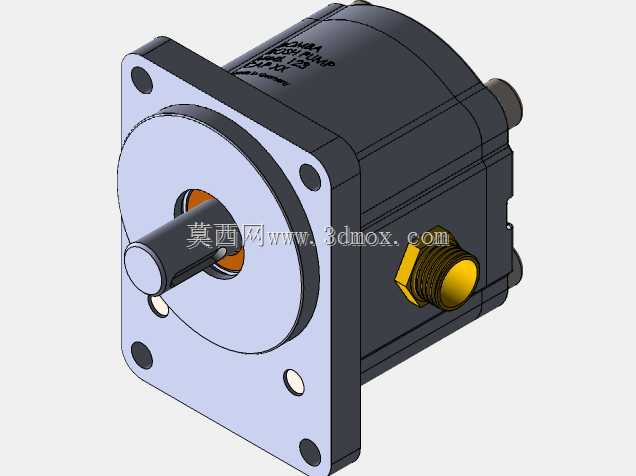

　　这款外啮合齿轮液压泵的三维结构，完整还原了这类容积式液压动力元件的全部装配细节，从前端法兰安装面到后端盖的定位销孔，从进出油口的管螺纹接口到主动轴的伸端键槽，所有配合面的公差预留、密封槽的位置尺寸都做了精准还原，完全可以直接用于液压系统的选型校核、安装布局模拟。在各类工业液压系统里，这类齿轮泵的应用场景覆盖极广，从工程机械的工作装置供油，到机床液压夹具的压力输出，再到农用机械的悬挂系统动力供给，都能看到它的身影，核心作用就是把原动机输入的旋转机械能，转化为液压油的压力能，为整个液压回路提供稳定的压力油源。不同于柱塞泵的复杂配流结构，这款齿轮泵采用的是外啮合渐开线圆柱齿轮作为核心工作部件，两个参数完全一致的齿轮安装在泵体内部的容腔里，

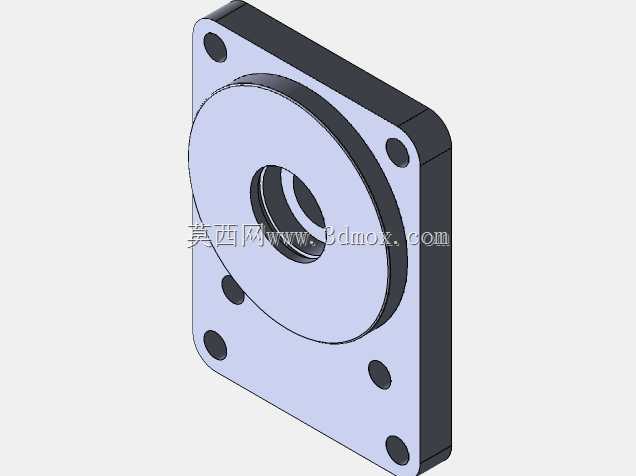

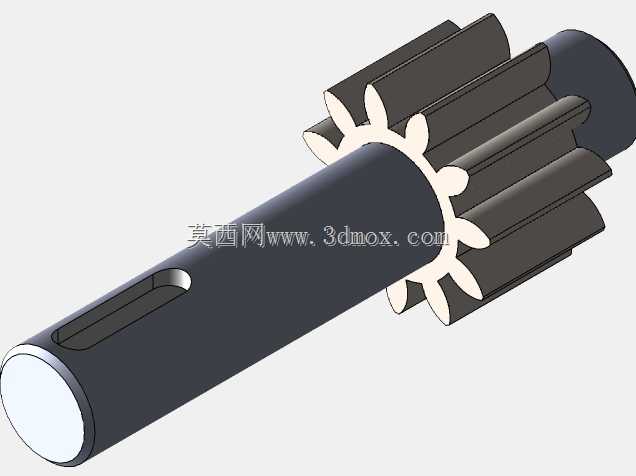

　　齿轮的齿顶圆与泵体内孔保持极小的配合间隙，齿轮端面与前后端盖之间设置有轴向间隙补偿结构，当主动齿轮带动从动齿轮旋转时，吸油腔一侧的轮齿逐渐脱开啮合，密封工作容积不断增大形成局部真空，油箱里的液压油在大气压作用下进入吸油腔，随着齿轮的旋转，齿槽内的油液被带到压油腔一侧，这一侧的轮齿逐渐进入啮合，密封工作容积不断减小，就把油液挤压出去输送到压力管路里。从安装边界来看，这款泵采用的是菱形法兰安装形式，前端的安装法兰上设置有两个通孔安装位，可直接通过螺栓固定在安装支架或者原动机的连接法兰上，主动轴伸端采用平键连接结构，可直接配套联轴器与电机或者内燃机的输出轴相连，安装时需要保证轴的同轴度误差控制在允许范围内，

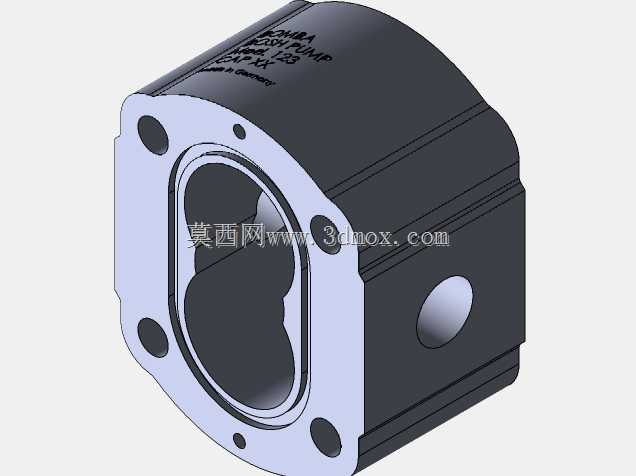

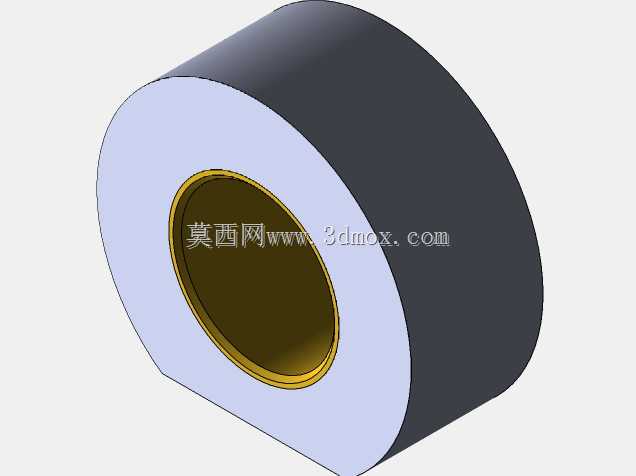

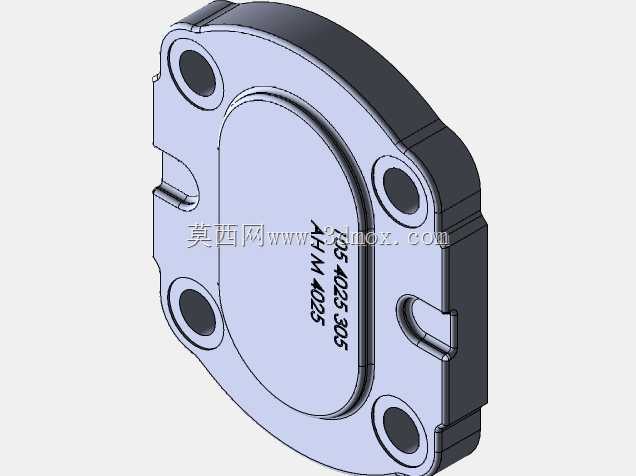

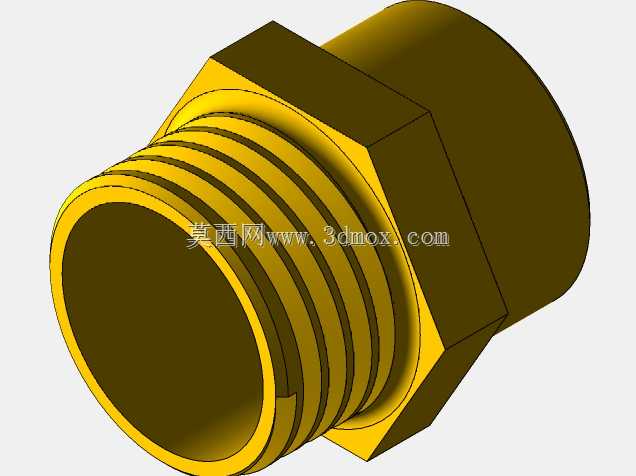

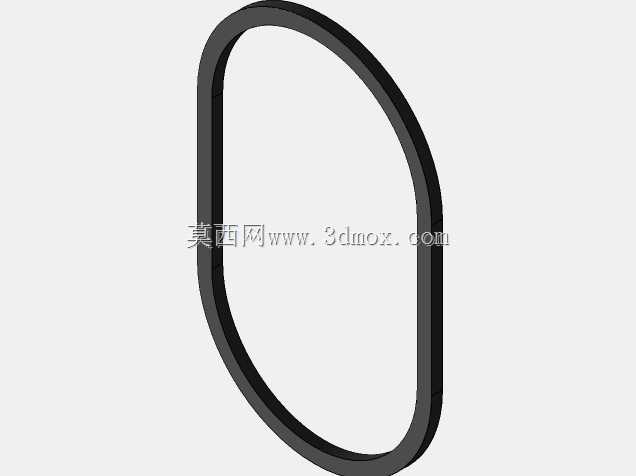

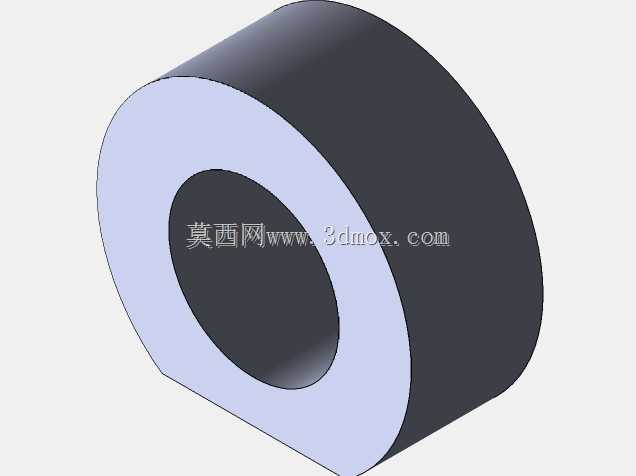

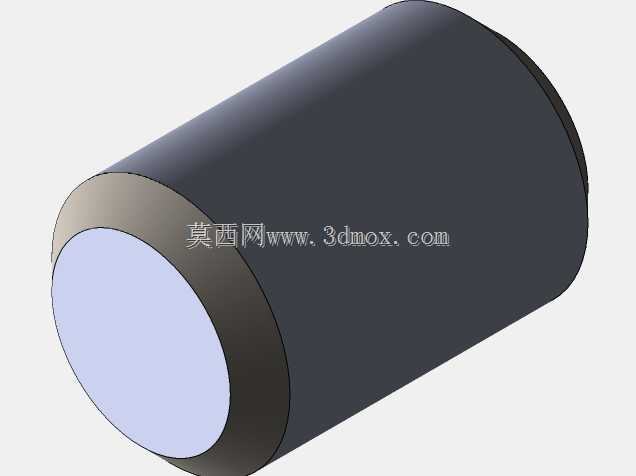

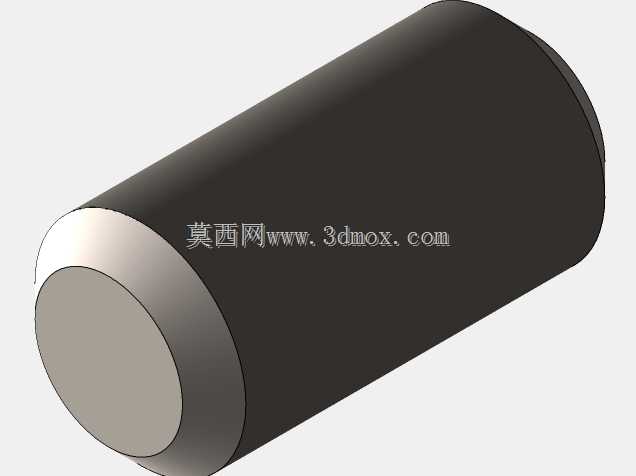

　　避免运行过程中出现偏磨导致的泄漏或者轴封损坏。进出油口采用的是英制管螺纹接口，分别布置在泵体的侧面，其中口径较大的为吸油口，安装时需要保证吸油管路的阻力尽可能小，避免吸油阻力过大导致气蚀，口径稍小的为压油口，直接连接系统的压力管路。在结构设计上，这款泵的泵体采用整体式铸铁壳体，具备足够的刚度来承受高压油的作用力，避免运行过程中壳体变形导致内部间隙增大、容积效率下降，前后端盖与泵体之间采用定位销实现精准定位，保证齿轮轴的轴承孔同轴度，端盖上设置有泄油通道，能够将通过轴向间隙泄漏到端盖轴承腔的油液引导回吸油腔，既保证了轴承的润滑，又避免了轴封处承受过高的压力导致漏油。齿轮本身采用的是高精度磨齿加工，齿面做了硬化处理，

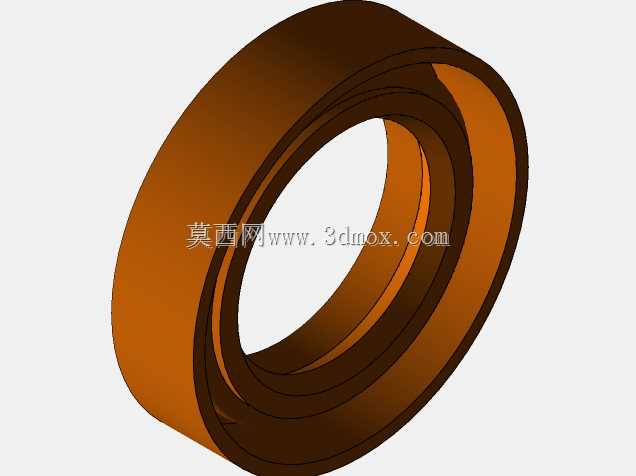

　　既保证了啮合过程的平稳性，降低运行噪音，又提升了齿面的耐磨性能，延长泵的使用寿命。轴端的密封采用的是外露式骨架油封，更换维护十分方便，不需要完全拆解泵体就可以完成密封件的更换。在做液压站布局设计的时候，可以直接调用这个三维模型来核对安装空间，确认泵与电机、油箱、阀组之间的位置不会发生干涉，同时可以模拟管路的走向，提前预留出足够的操作空间用于日常的维护和检修，比如油口的接头拆装、密封件更换等操作需要的空间都可以在三维环境里提前验证，避免实际装配的时候出现空间不足的问题。对于做液压系统教学或者结构拆解演示的场景，这个模型也可以直接用来做爆炸视图动画，清晰展示每个零件的装配关系和工作原理，帮助学习者快速理解齿轮泵的工作过程。不同于很多简化的三维模型只做了外形示意，这个模型还原了内部的齿轮啮合关系、轴承安装位、密封槽、定位销孔等所有细节结构，甚至连泵体上的铸造圆角、安装面的倒角都做了还原，完全可以用于有限元分析的前处理，比如分析泵体在额定工作压力下的变形情况，或者齿轮啮合过程的接触应力分析，都可以直接基于这个模型开展工作。在选型匹配的时候，也可以通过这个模型直接测量各个接口的尺寸、安装孔的中心距、轴伸的长度和直径，不需要再反复核对二维图纸的尺寸，大幅提升设计效率，避免因为尺寸核对错误导致的安装不匹配问题。
