窄轨调车作业用小型轨道牵引车结构

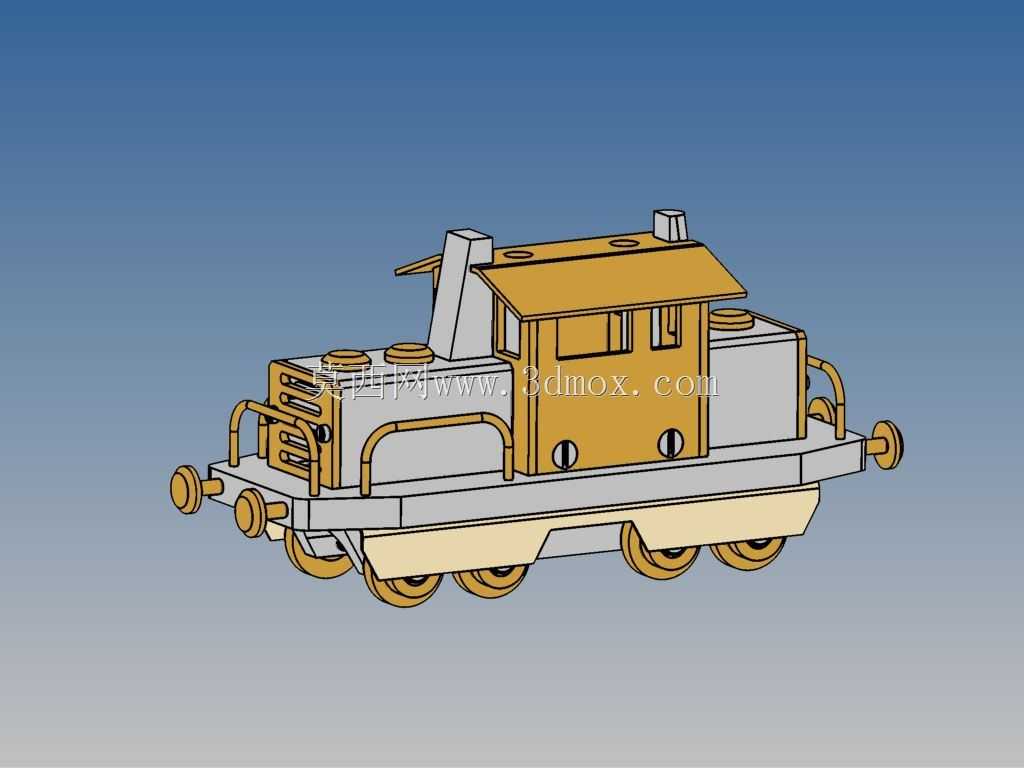

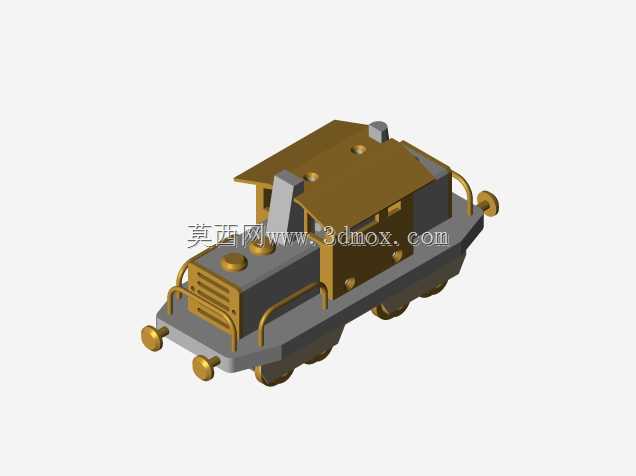

　　这款小型轨道牵引车主要面向厂区内部专用线、矿山地面窄轨线路、小型货场调车作业场景设计，区别于干线大功率机车，其核心定位是短距离、小载荷的车列移位作业，可完成单节或数节小型货运车厢的对位、牵出、转线操作，适配轨距以600mm、762mm、900mm三类常见窄轨为主，走行轮对的轮缘轮廓严格匹配对应轨距的钢轨截面参数，避免过曲线时出现轮缘啃轨、脱轨风险。从结构设计逻辑来看，整车采用模块化分块布局，动力舱与驾驶室采用一体化焊接车架承载，车架下部直接安装走行轮对与轴箱，省去了传统机车的二系悬挂结构，一方面压缩了整车整备重量，降低制造成本，另一方面也缩小了整车外形尺寸，长度控制在2.8米以内，宽度不超过1.4米，整车高度从轨面算起为1.6米，

　　可顺利通过厂区、矿区内多数限界较窄的轨道区段，甚至可适配部分井下巷道的轨道运输场景（需额外加装防爆电气组件）。车体前部设置有突出的排障器，排障器下缘距离轨面的高度控制在50mm，可及时清理轨道面散落的矿石、工具等小型障碍物，避免异物卡入轮对与钢轨之间引发行车故障；排障器上方对称布置两个车钩安装座，采用小型插销式连接结构，可快速对接不同类型的窄轨车厢，车钩中心线距离轨面的高度统一为350mm，适配多数窄轨货运车厢的车钩安装高度，无需额外加装过渡连接装置。驾驶室采用半封闭结构，顶部设置有防雨顶棚，侧面预留操作观察窗，操作人员可在驾驶室内直接观察前后方轨道与车列连接状态，驾驶室内部预留了操纵台安装空间，可布置走行控制、制动控制、

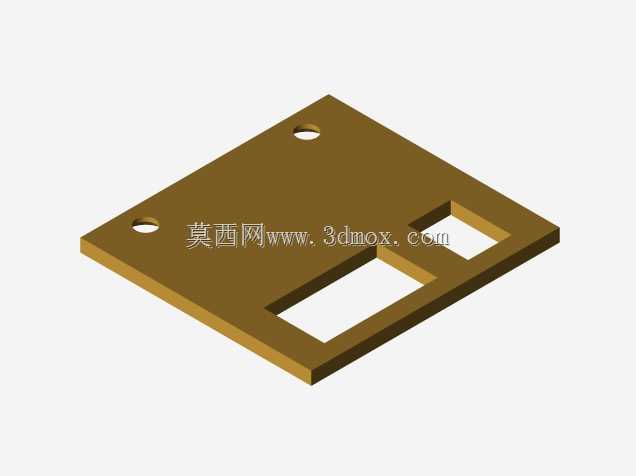

　　鸣笛警示等操作组件，驾驶室两侧设置有外置扶手与脚踏，方便操作人员上下车，扶手采用圆管弯折成型，焊接固定在车体侧部，距离车体侧面的间隙控制在80mm，满足冬季佩戴厚手套时的抓握需求。走行机构采用四轴布局，前后各两个轮对，轮对材质采用球墨铸铁铸造，踏面做淬火处理提升耐磨性能，轴箱采用滑动轴承结构，结构简单维护成本低，适配低速运行场景，整车设计最高运行速度不超过15km/h，完全满足调车作业的低速对位需求；制动系统采用手动机械制动搭配轮边止挡结构，制动时通过杠杆机构将闸瓦压紧在轮对踏面，可在千分之三的坡道上稳定驻车，不会出现溜逸风险。车体侧部设置有可拆卸的检修盖板，日常维护时可直接拆下盖板，对内部的动力组件、传动组件进行检查保养，

　　无需整体吊起车体；车体顶部预留了动力单元的安装接口，可根据使用场景选配蓄电池动力、小型柴油机动力两种方案，蓄电池方案适用于厂区、仓库等对尾气排放有要求的封闭场景，柴油机方案适用于矿山、野外货场等无外接充电条件的作业场景，两种动力方案的安装接口完全通用，可实现快速换装。在安装边界方面，整车最小转弯半径为8米，可在多数厂区内的曲线轨道上顺利通行，整车整备重量控制在1.2吨左右，对轨道的压强不超过0.4MPa，可适配采用轻型钢轨铺设的简易轨道线路，无需对原有轨道进行加固改造即可直接投入使用；车钩的最大牵引载荷设计为5吨，可满足总重量30吨以内的车列牵引需求，完全覆盖小型货场、厂区内部的调车作业载荷要求。设计过程中特意简化了多余的装饰性结构，所有外露部件均采用圆弧过渡，避免尖锐棱角对操作人员造成磕碰伤害，车体表面的涂装采用黄灰相间的高对比度配色，提升作业时的辨识度，提醒周边作业人员及时避让。
