iPhone5双色拼接ACDC款金属边框保护壳

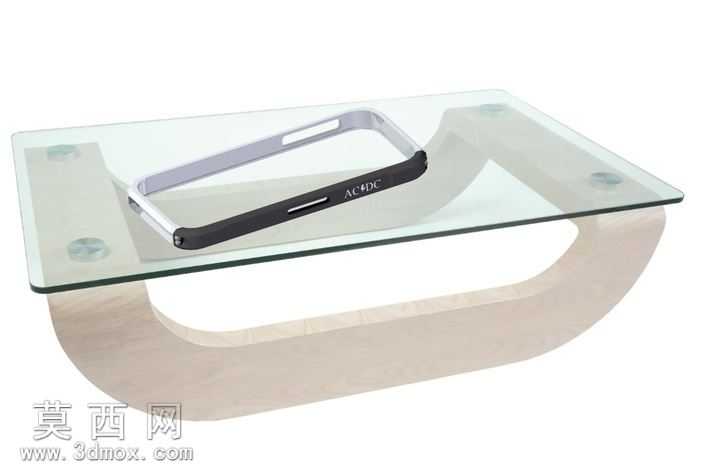

本作品为适配iPhone5的金属边框保护套三维模型，建模阶段采用Solid Edge完成全参数化结构搭建，首先依据iPhone5官方公开的机身尺寸、按键开孔位置、接口轮廓数据绘制基准草图，精准定位侧边音量键、电源键、底部3.5mm耳机孔与Lightning接口的避让区域，确保边框安装后不影响机身原有按键操作与外接设备插接。模型采用双色拼接的分体式结构设计，主体分为银白金属质感段与黑色哑光段两部分，两段边框通过端部的嵌入式卡扣结构实现紧密拼接，无需额外螺丝即可完成组装，同时在边框内侧预留0.3mm的缓冲间隙，可搭配超薄硅胶垫使用，避免金属边框刮擦手机金属中框。渲染阶段针对不同分段赋予差异化材质：银白段采用阳极氧化铝材质，调整金属粗糙度参数至0.15，添加细微的金属拉丝纹理贴图，模拟真实铝合金边框的细腻触感与金属光泽；黑色段采用磨砂PC材质，粗糙度设置为0.6，添加细微的颗粒质感，还原类肤磨砂的视觉效果，边框表面蚀刻的ACDC标识采用凹陷浮雕处理，渲染时通过凹凸贴图强化标识的立体感，避免平面印刷的廉价感。结构设计上充分考虑手机保护的核心需求，边框四个边角做了高出机身0.8mm的凸起处理，当手机意外跌落时可率先接触接触面，分散冲击力，同时边框整体厚度控制在1.2mm，安装后不会过度增加手机握持体积，保留iPhone5本身的轻薄握持手感。建模过程中对所有拼接缝、开孔边缘做了R0.2mm的圆角处理，避免尖锐边角划伤用户手部，同时对边框内侧的卡扣结构做了0.1mm的公差预留，确保实际生产时拼接结构可顺畅装配，不会出现过紧无法安装或过松容易脱落的问题。渲染输出时采用柔和的影棚布光，搭配玻璃与木质结合的展示台，多角度呈现边框的拼接细节、材质质感与安装效果，完整还原该款保护壳的设计细节与使用效果，可直接用于产品展示、结构验证或3D打印手板制作的参考数据。
