桌面式数字交叉匹配指纹识别采集终端

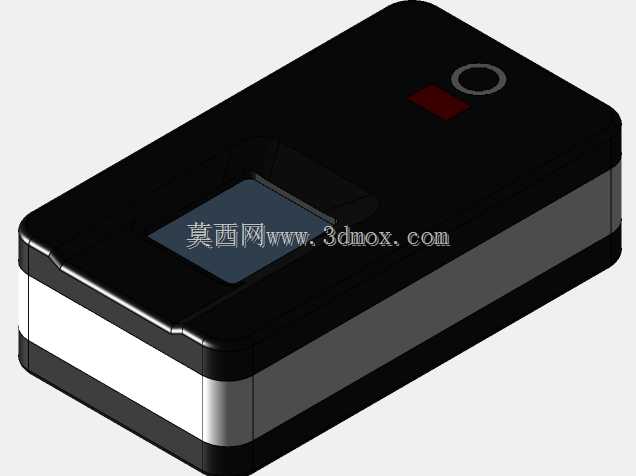

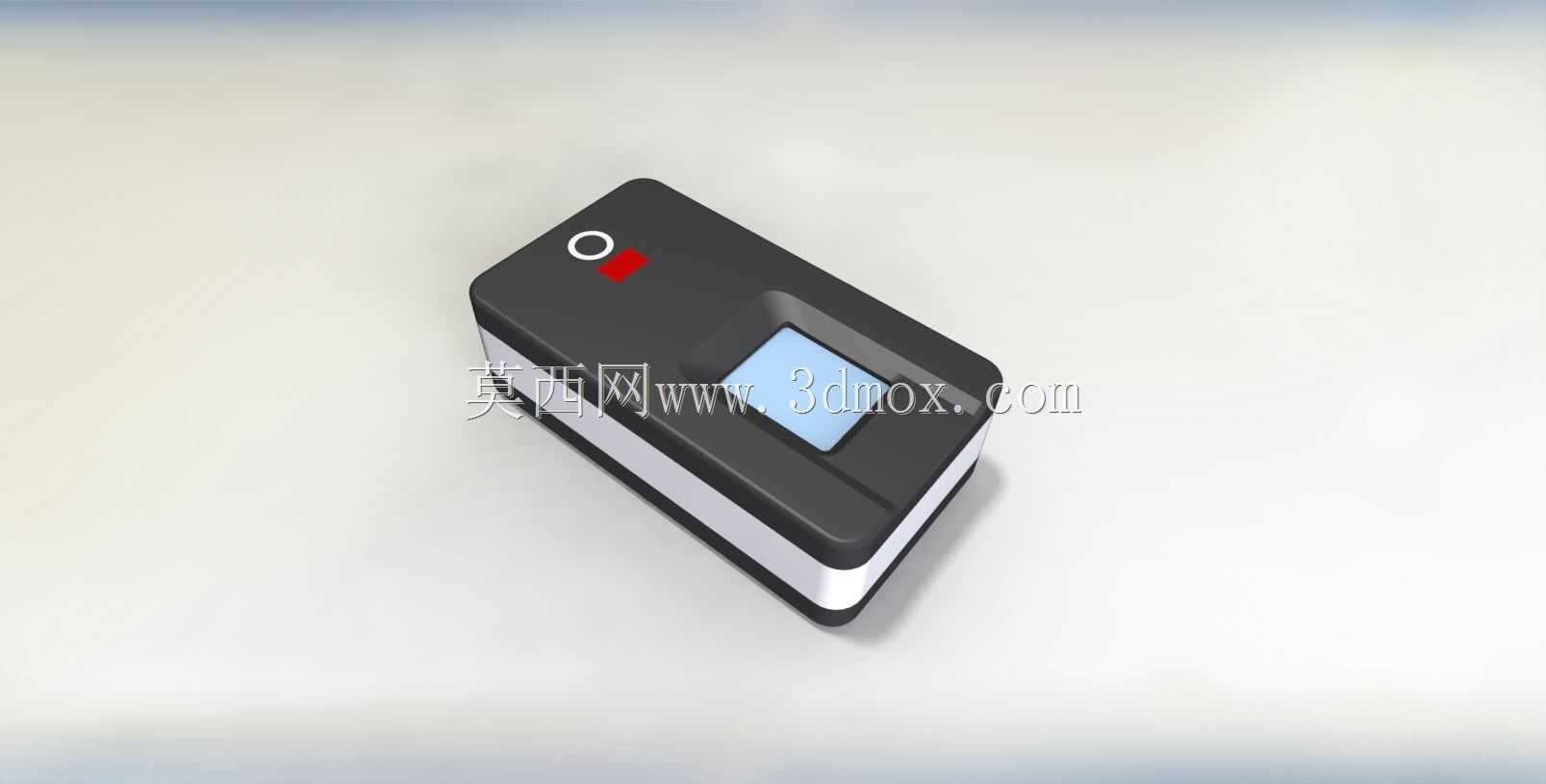

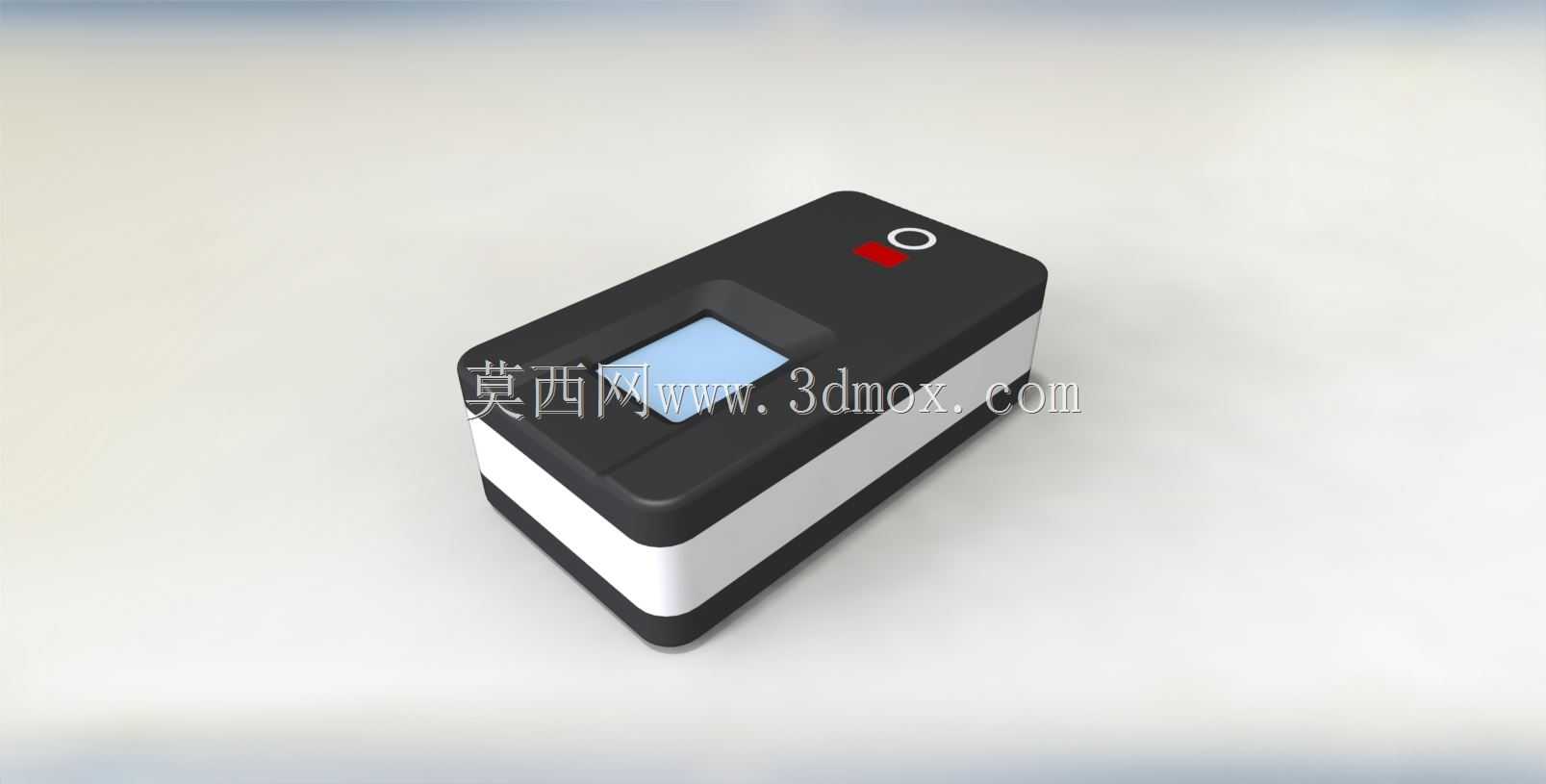

　　这款指纹识别采集终端的三维结构，是针对桌面式身份核验场景做的落地化设计，日常在政务窗口、企业考勤、门禁授权、金融网点身份校验这类场景里，都能看到同类型设备的应用，核心作用是通过采集人体指纹的脊线特征，和预存的指纹模板做数字交叉匹配，完成人员身份的快速核验，替代传统的刷卡、密码验证方式，避免凭证遗失、密码泄露带来的身份冒用风险。从结构设计的思路来看，整体采用了分层堆叠的装配逻辑，最上层的黑色上壳做了内凹的指纹采集窗口沉台，这个沉台的深度刚好控制在3mm左右，既可以让采集面低于壳体边缘，避免日常放置时桌面硬物刮花采集光学镜片，又能引导用户自然把手指平放在采集区域，不会出现手指偏移导致的特征采集不全问题。上壳表面做了细微的磨砂蚀纹处理，

　　没有做亮面设计，主要是考虑到日常使用中手指频繁接触会残留汗渍、指纹印，磨砂表面能减少污渍的视觉残留，同时提升手持或者按压时的摩擦力，不会因为手滑导致设备移位。上壳顶面除了采集窗口，还设置了状态提示区域，环形的电源指示灯和红色的匹配状态提示灯做了内嵌式设计，灯珠下方设置了均光的散光片，避免灯光直射人眼产生眩目感，不同的灯光组合可以对应设备待机、采集中、匹配成功、匹配失败等不同工作状态，用户不需要看屏幕就能通过灯光判断核验结果，操作门槛很低。设备的中框采用了白色的工程塑料材质，和上下的黑色壳体形成视觉分层，中框的四个侧边都做了1.5mm的圆角过渡，没有尖锐的直角，一方面是注塑生产时能减少应力集中，降低壳体成型后的翘曲变形概率，另一方面日常搬运、挪动设备时也不会刮伤桌面或者操作人员的手部。底部的黑色底壳做了整圈的防滑胶条安装槽，胶条凸出底壳平面0.8mm，设备放置在光滑的玻璃、木质桌面上时，能提供足够的静摩擦力，即使用户按压指纹的力度稍大，设备也不会出现滑动偏移，保证采集过程的稳定性。从安装边界和尺寸控制来看，整体外形的长宽比控制在接近2:1的比例，长度大概在100mm左右，宽度在60mm上下，整体高度不超过30mm，属于非常紧凑的桌面设备尺寸，不会占用过多的工作台面空间，政务窗口这类台面空间紧张的场景下，也能和打印机、高拍仪、读卡器等外设并排摆放，不会出现空间冲突。设备的接口全部设置在尾部的侧面，做了内凹的接口防护槽，

　　日常插拔数据线的时候不会因为线缆弯折导致接口松脱，同时接口位置避开了底部的防滑区域，不会因为线缆的拉扯导致设备垫起倾斜。内部的结构布局上，采集模块、主控电路板、状态指示灯板全部采用螺丝柱定位的方式固定在上壳内侧，各个模块之间预留了2mm的散热间隙，因为这类设备长时间处于待机工作状态，主控芯片的发热量虽然不高，但合理的间隙能保证腔体内的空气流通，避免局部积热导致元器件寿命缩短。电池仓如果是选配无线版本的话，会设置在底壳的中部，用卡扣和螺丝双重固定，避免挪动设备时电池出现晃动异响。采集窗口的光学镜片采用了周圈泡棉密封的方式和上壳装配，能阻挡日常使用中的灰尘、泼溅的液体进入设备腔体，提升设备在复杂办公场景下的耐用性，

　　哪怕窗口不小心溅到少量茶水，擦拭之后也不会影响内部电路的正常工作。在做三维建模的时候，各个壳体的止口配合间隙控制在0.15mm，既保证装配的时候不会出现过紧难以扣合的问题，又能避免间隙过大导致的壳体晃动感，卡扣的位置均匀分布在壳体四周边缘，每间隔25mm设置一个卡扣，配合四个角的固定螺丝，能保证上下壳装配之后的贴合度，不会出现翘缝、错位的问题。考虑到这类设备会有批量生产的需求，所有的壳体筋位厚度都控制在1.2mm-1.5mm之间，和主体壳厚保持一致，避免注塑生产时出现缩痕、气泡等成型缺陷，减少后续生产的调机难度，提升量产良率。设备的边角除了外观上的圆角处理，内部的筋位也全部做了R0.5的圆角过渡，避免应力集中导致的壳体开裂，哪怕设备从桌面高度意外跌落，也能通过边角的形变吸收部分冲击力，保护内部的光学采集模块和电路板不受损坏。
