机用固定式虎钳夹持工装结构设计

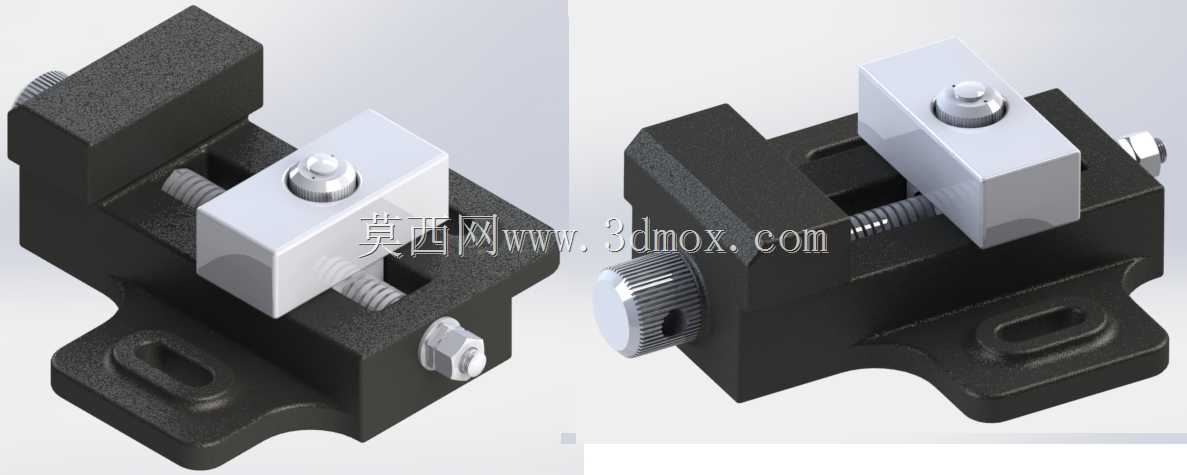

　　这款机用虎钳的结构设计完全围绕机床加工场景的实际装夹需求展开，日常在立式铣床、平面磨床的工位上，这类夹具是承担小型工件定位夹持的核心工装，区别于台虎钳的台式安装逻辑，这款虎钳的底座采用带长圆形安装孔的一体式铸钢基体，安装孔的跨距按照常规小型机床工作台的T型槽间距做了适配，安装时可以通过T型螺栓直接固定在工作台面，长圆孔的设计预留了±15mm的位置调整余量，方便操作人员根据工件加工位置调整虎钳的装夹方位，不需要反复拆装螺栓就能完成位置微调。

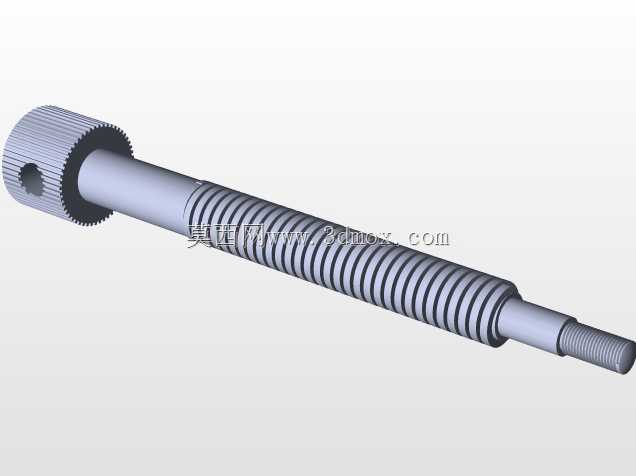

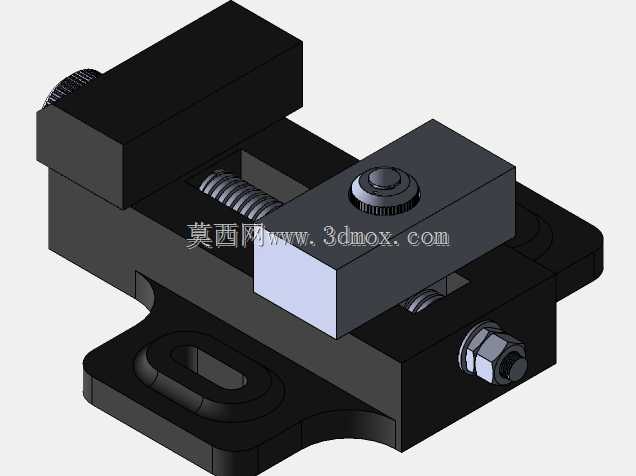

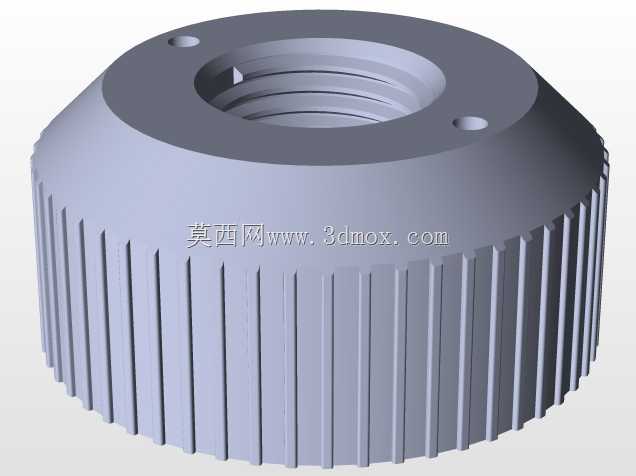

　　从夹持功能来看，这款虎钳采用丝杠驱动活动钳身的结构，丝杠的端部做了滚花防滑设计，手动旋转时不需要额外搭配加力杆就能提供足够的夹持预紧力，活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙经过研磨处理，夹持过程中活动钳身不会出现上下翘动或者左右偏摆的问题，钳口的夹持面做了细密的交叉网纹处理，夹持硬度较高的金属工件时不会出现打滑移位，针对小型精密零件的加工，也可以更换为光面钳口或者软质钳口，避免夹伤工件的已加工表面。

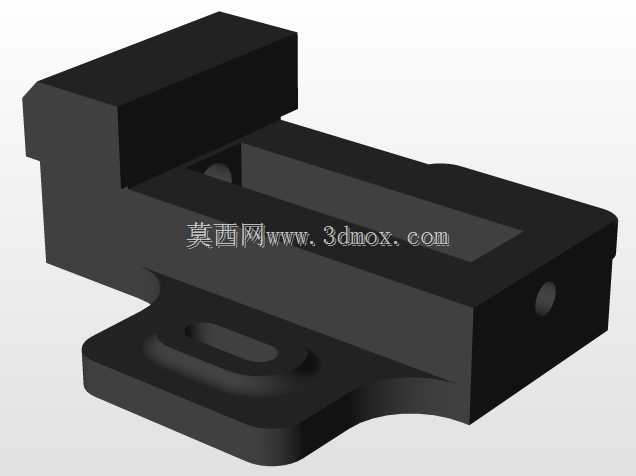

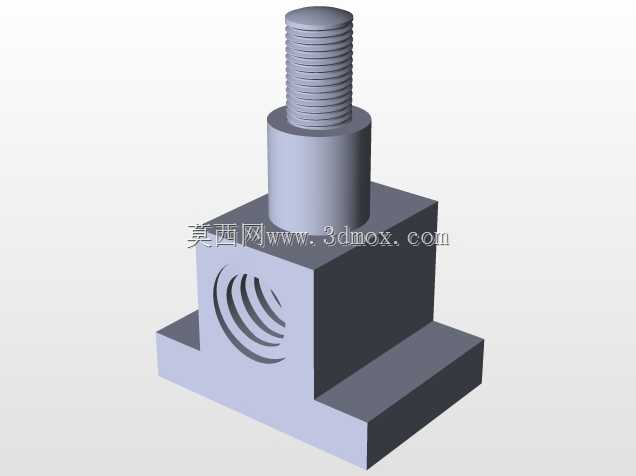

　　设计过程中优先考虑了加工场景的刚性需求，固定钳身和底座采用一体化铸造结构，没有额外的拼接螺栓，避免了装夹受力时的拼接面形变，钳身的壁厚按照最大夹持力下的形变阈值做了优化，在夹持100mm宽度的钢件进行铣削吃刀时，钳口的形变量可以控制在0.02mm以内，完全满足普通铣削、磨削加工的精度要求。活动钳身的滑块部分做了加长设计，导向长度比普通台虎钳增加了30%，即使夹持位置偏在钳口一端，也不会因为偏载导致活动钳身卡滞或者夹持力不足。

　　从安装边界来看，这款虎钳的整体闭合高度控制在120mm以内，不会超出小型铣床、磨床的Z轴行程安全范围，钳口最大张开量为80mm，可以覆盖绝大多数小型机械零件的装夹尺寸，底座的安装面做了精磨处理，平面度达到0.01mm/100mm，安装后不需要额外打表找正就能保证钳身与工作台面的平行度，钳口的垂直度也在出厂前做了预校验，固定钳口的夹持面与底座安装面的垂直度控制在0.015mm以内，装夹矩形工件时可以直接保证定位面的垂直度要求，减少操作人员的找正时间。

　　实际使用场景中，这类虎钳除了常规的平面铣削、磨削加工，也可以配合角度垫铁完成斜面工件的装夹，或者搭配V型钳口夹持轴类零件进行键槽铣削、端面磨削等工序，丝杠的传动采用梯形螺纹，具备一定的自锁性能，加工过程中受到切削振动的影响也不会出现钳口松动的问题，日常维护只需要定期在燕尾槽和丝杠位置加注润滑脂，就能保证长期使用的传动顺畅，不会出现卡滞或者锈蚀的问题。钳身的边角位置都做了倒角处理，避免操作人员安装调整时被尖锐边角划伤，整体结构没有多余的复杂零部件，拆装维护非常方便，即使出现丝杠磨损或者钳口损坏的情况，也可以快速更换对应配件，不需要整体更换虎钳，能够有效降低车间的工装维护成本。

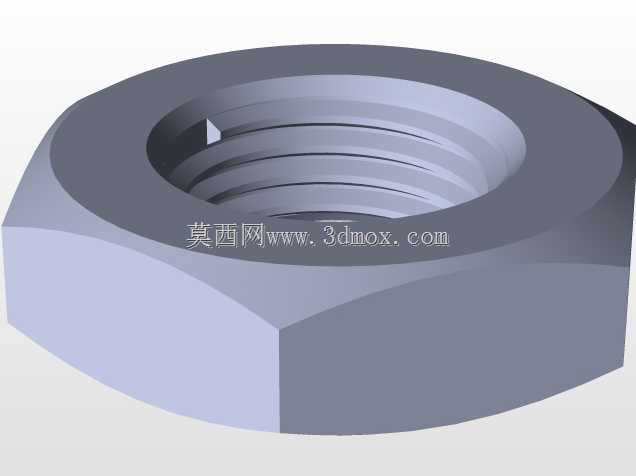

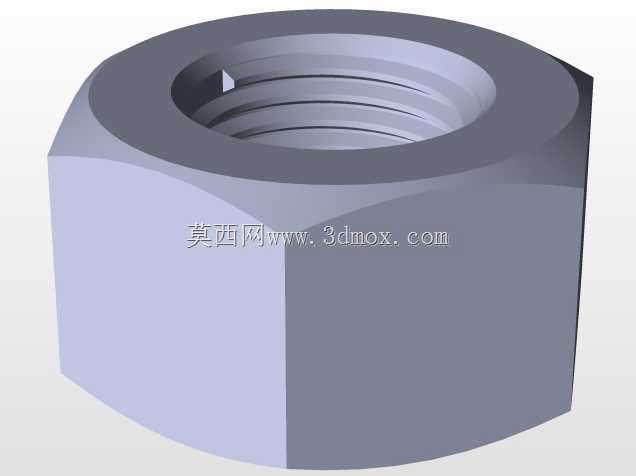

　　在结构细节上，这款虎钳的丝杠端部设置了轴向限位结构，活动钳身移动到最大张开位置时不会从钳身中脱出，避免操作人员调整时活动钳身掉落砸伤工作台或者工件，固定钳身的侧面预留了定位键安装槽，可以安装定位键与工作台的T型槽配合，进一步提升虎钳安装后的位置精度，在批量加工零件时，不需要每次重新找正虎钳位置，只需要靠紧定位键就能完成虎钳的快速定位，大幅提升批量加工的装夹效率。针对磨削加工的场景，虎钳的整体表面做了发黑防锈处理，磨削过程中使用的切削液不会导致钳身快速锈蚀，延长了工装的使用寿命，活动钳身的防尘结构可以阻挡磨削产生的磨屑进入燕尾槽配合面，避免磨屑刮伤导向面导致配合间隙变大，影响装夹精度。
