Ina-Fag6901型轴承爆炸展示三维结构

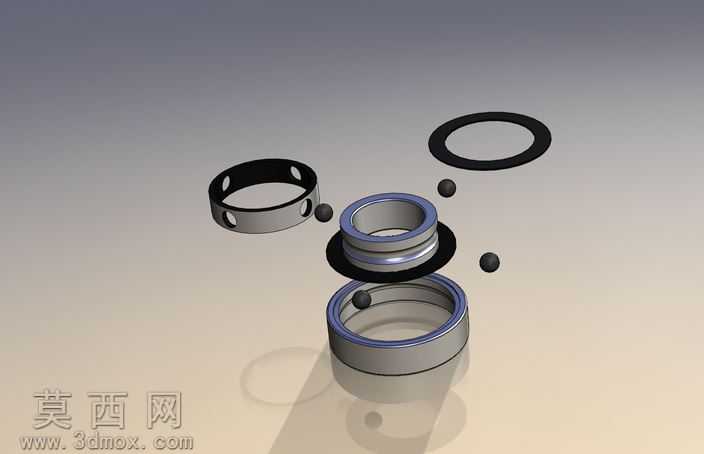

本作品为Ina-Fag6901型轴承的三维建模成果，采用爆炸视图的呈现形式，完整还原该型号轴承的全部组成构件，清晰展现各部件的装配逻辑与位置关系。建模过程中严格遵循24x12mm的实际尺寸参数，对轴承的内圈、外圈、保持架、滚动体以及配套密封垫圈分别进行独立建模，确保每一个构件的尺寸精度与结构特征都与实物保持一致。材质渲染阶段，针对不同构件的实际材质属性匹配对应的视觉效果：金属内外圈采用带有细腻金属磨砂质感的银灰色材质，还原轴承钢的哑光金属光泽，边缘处添加轻微的倒角高光，体现机加工的精密质感；黑色保持架采用哑光硬质工程塑料材质，表面保留均匀的兜孔结构，精准呈现保持架对滚动体的限位结构；黑色密封垫圈采用橡胶类材质的柔雾质感，与金属构件形成明确的材质区分；滚动体采用高抛光的金属球材质，添加微弱的环境反射效果，还原钢珠的光滑表面特性。整体渲染采用柔和的渐变浅灰背景，搭配均匀的漫反射光照，在构件下方投射出柔和的接触阴影，既突出各部件的立体轮廓，也让爆炸状态下的装配关系一目了然。设计思路上，选择爆炸视图的呈现形式，是为了打破装配完成状态下的结构遮挡，让使用者可以清晰观察到轴承内部每一个零件的独立形态，以及各零件之间的配合间隙与装配顺序，无需拆解实体轴承即可直观理解其内部构造。建模过程中对保持架的兜孔位置、滚动体的排布间距、密封垫圈的配合尺寸都做了精准的参数化设定，确保模型可以直接用于装配演示、结构教学或者相关机械设计的配套选型参考，完整复现该型号薄壁轴承的结构特点，填补了通用三维模型库中该特定型号轴承的模型空缺，能够满足机械设计、教学演示、产品展示等多场景的使用需求。
