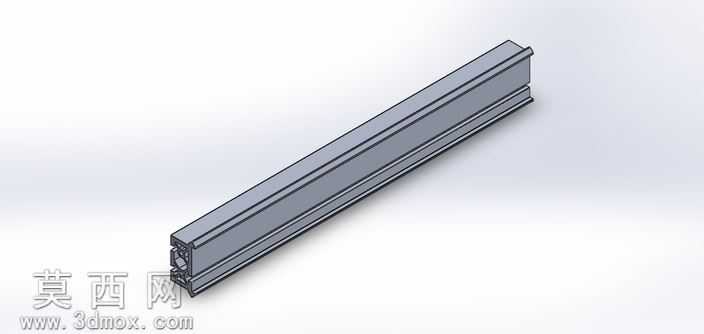

数控设备用挤压导轨铝型材结构设计

本作品为数控设备配套的挤压式线性导轨铝型材三维建模作品，建模阶段依托参数化设计逻辑完成全尺寸构建，首先梳理挤压型材的成型工艺特性，将截面轮廓作为核心建模基准，通过草图绘制精准还原型材的多腔体结构、侧边导向槽、安装定位卡槽的全部细节，每一处槽口的倒角、腔体的壁厚过渡都严格遵循挤压加工的工艺要求，避免出现无法开模挤出的锐角或壁厚突变结构。建模过程中采用实体拉伸与特征切除结合的方式完成主体构建，针对导轨的滑动配合面单独做特征细化，保证配合面的平面度、槽位的对称度符合线性导向的使用需求，同时对型材两端的端面结构做工艺性处理，预留后续切割、端盖安装的适配特征。材质渲染阶段选用工业阳极氧化铝材质，调整材质的金属粗糙度、反光度参数，还原工业铝型材哑光银灰的真实质感，对导向配合面单独赋予轻微磨砂的材质效果，区分加工面与非加工面的视觉差异，渲染时采用柔和的工业产品打光方案，多角度呈现型材的截面结构、槽位布局与整体线性形态，清晰展示各结构的位置关系与尺寸比例。设计思路上参考开源挤压导轨的成熟结构逻辑，在还原原始巴特林挤压件核心结构的基础上，对尺寸公差做适配性调整，优化了槽位的安装兼容性，既保留原设计的轻量化多腔体结构优势，保证型材自身的结构强度与抗形变能力，又让导轨的安装适配性更强，可直接用于数控设备的线性导向机构搭建，模型同时保留了完整的特征参数，方便使用者根据自身设备的行程需求调整型材长度，修改对应安装槽位的尺寸，适配不同规格的滑块、锁紧件等配套配件，整体模型结构完整无缺失特征，可直接用于工程出图、3D打印验证或者数控加工的参考依据，也可作为数控设备改装、小型自动化设备搭建的标准导向配件使用。
