小型气体管路止回阀结构设计

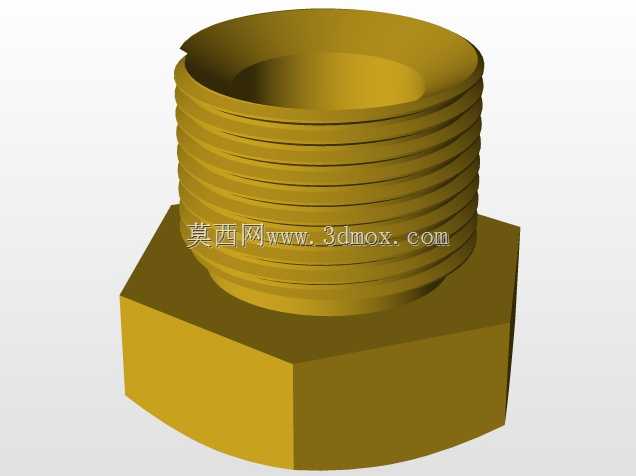

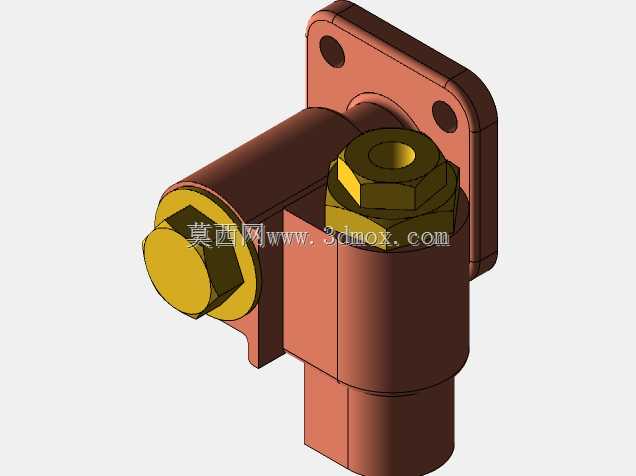

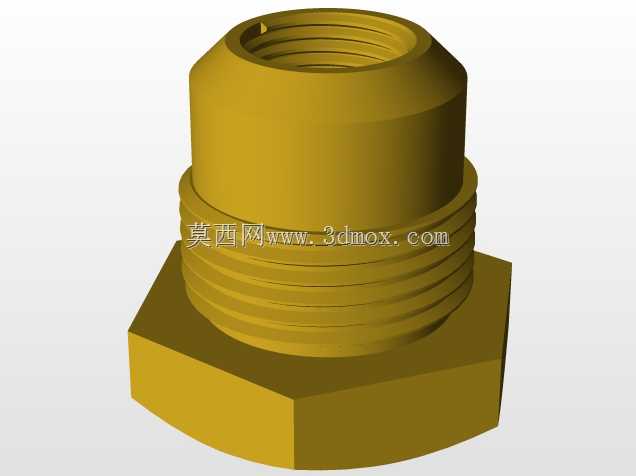

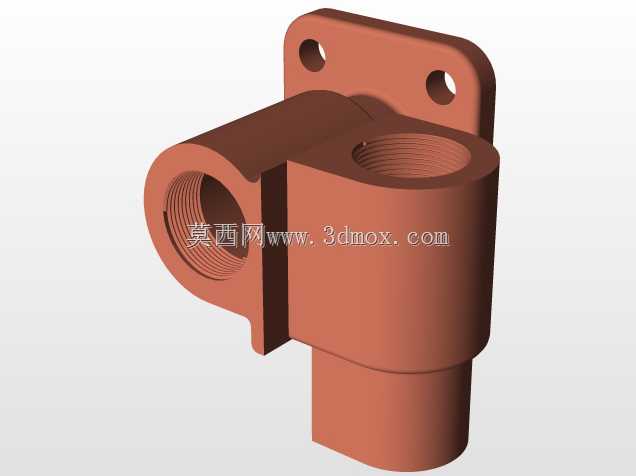

　　这款气体止回阀主要面向小通径压缩空气、低压惰性气体输送管路场景，常见于小型气动设备支路、实验室气路终端、小型气动工具供气端这类对安装空间有严格限制的点位，核心作用是阻断管路内气体反向回流，避免下游气压波动倒灌冲击上游气源处理元件，比如防止空压机停机时管路带压气体反向冲坏过滤减压阀的膜片结构，也能避免多支路供气时不同压力回路的气体串扰。从结构设计来看，这款阀采用直角式通径布局，侧向带安装固定耳板，耳板上预留单个安装通孔，可直接通过螺栓固定在设备壁板或支架上，不需要额外加工管夹固定位，适配紧凑安装空间的布置需求。阀体主体采用一体式切削结构，外部做了防锈表面处理，上端采用六角锁紧螺母结构实现内部阀芯组件的压装固定，

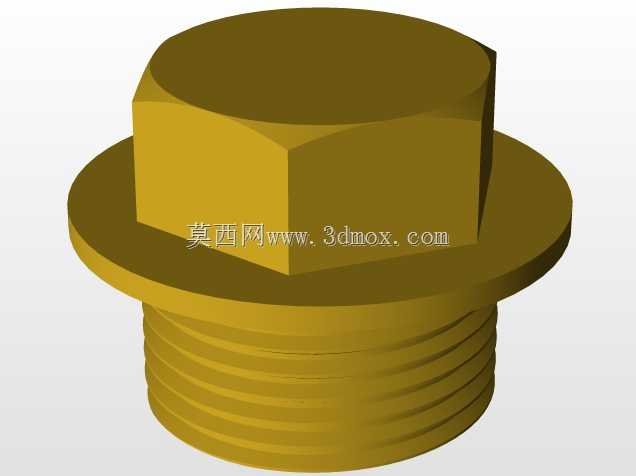

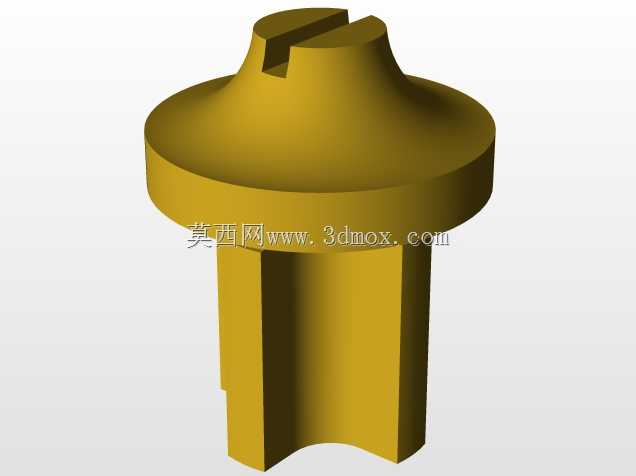

　　不需要额外设计端盖连接螺栓，既减少了外泄漏点，也压缩了整体外形高度。进出口采用外螺纹连接形式，可直接匹配常规气动软管快插接头或内螺纹管路接头，现场安装不需要额外焊接或法兰对接，拆装维护效率更高。设计过程中优先考虑了低压工况下的密封可靠性，内部阀芯采用软密封贴合结构，正向通气时，气体压力克服阀芯复位弹簧的预紧力，推动阀芯离开密封面形成通流间隙，气体可顺畅从下端入口流向侧方出口；当上游供气停止、下游侧压力高于上游时，反向气压结合弹簧预紧力会将阀芯紧紧压在阀体密封面上，实现零泄漏阻断，弹簧刚度经过匹配计算，既保证正向开启压力控制在0.02MPa以内，不会造成过大的供气压力损失，也能保证反向承压时密封面比压足够，不会出现微漏情况。

　　安装边界方面，这款阀的整体轴向高度控制在60mm以内，侧向安装耳板突出阀体主体的尺寸不超过20mm，安装孔中心到阀体进出口端面的距离经过精准校核，安装后不会和周边的管路接头、设备钣金件产生干涉，进出口通径匹配常用的8mm、10mm气动管路流量需求，额定工作压力覆盖0到1.0MPa的常规气动系统压力范围，完全满足普通工业气动回路的使用要求。在建模过程中，所有配合面的公差都按照气动元件的常规配合等级设定，阀芯导向段和阀体内腔的配合间隙控制在0.02到0.03mm之间，既保证阀芯动作顺畅无卡滞，也不会因为间隙过大造成密封偏斜。上端锁紧螺母和阀体的连接螺纹采用细牙螺纹，配合端面预留密封垫圈安装槽，

　　可通过紫铜垫圈或者丁腈橡胶垫圈实现螺纹处的静密封，避免外部泄漏。侧向出口的端面和下端入口的端面垂直度控制在0.05mm以内，保证接头安装后不会出现偏斜，减少管路安装应力。和普通直通式止回阀相比，这种直角带安装座的结构更适合在设备内部的转角管路处使用，不需要额外弯折管路就能实现流向转向，同时自带固定结构，避免管路振动造成阀件松动移位，在小型自动化设备的气路排布中能有效节省管路布置空间，减少接头使用数量，降低整个气路的泄漏风险。实际选型使用时，只需要根据管路通径匹配对应接头，安装时注意阀体上标注的流向箭头，保证正向气流方向和箭头一致即可，不需要额外调整，内部弹簧和密封件都采用长寿命设计，正常工况下不需要频繁拆解维护，即使出现密封件磨损，只需要拧下上端的锁紧螺母就能取出内部阀芯组件更换密封件，维护成本很低。
