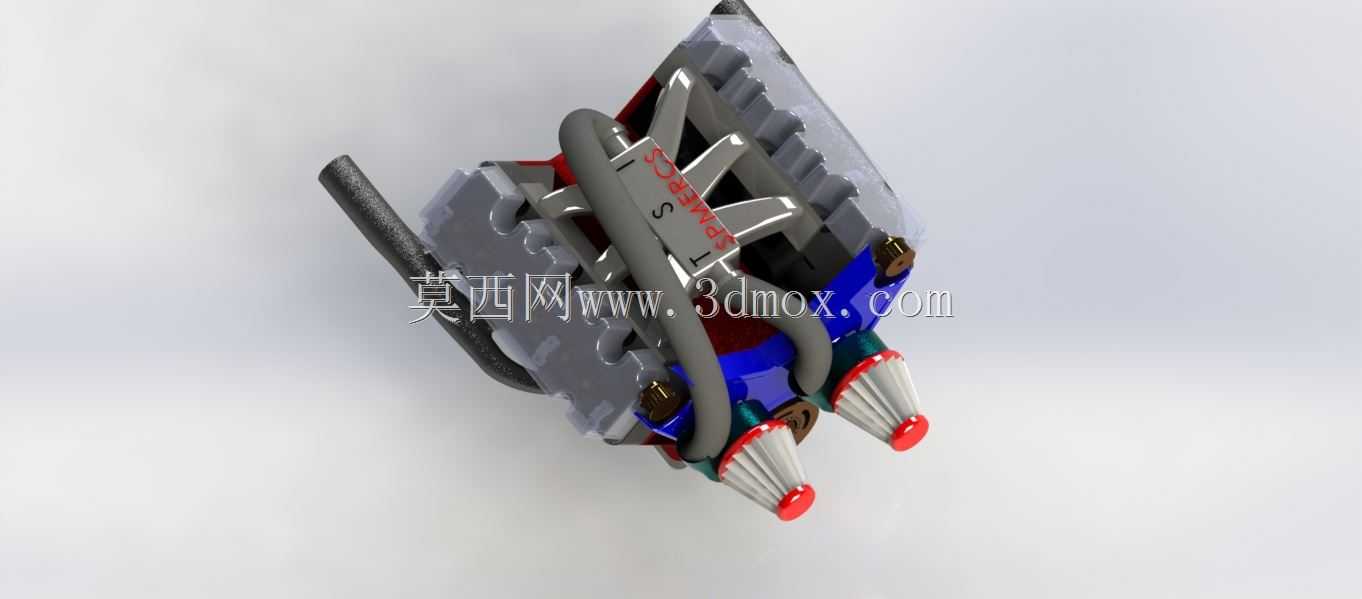

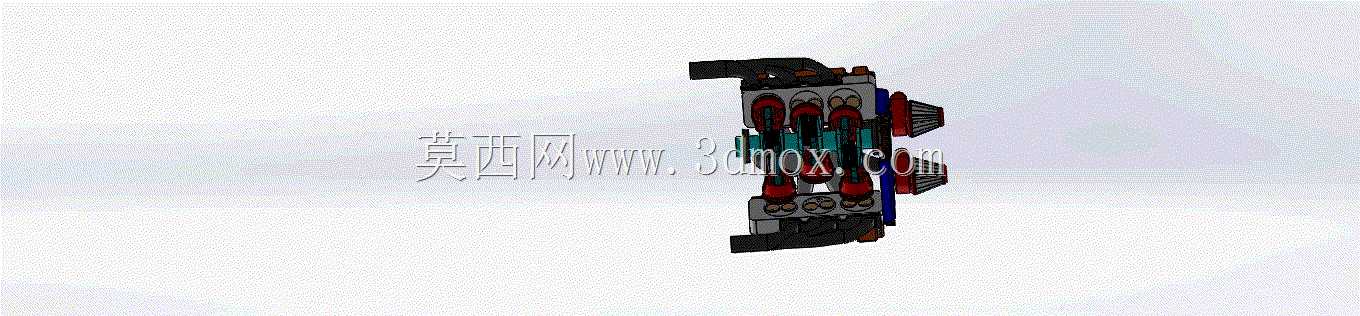

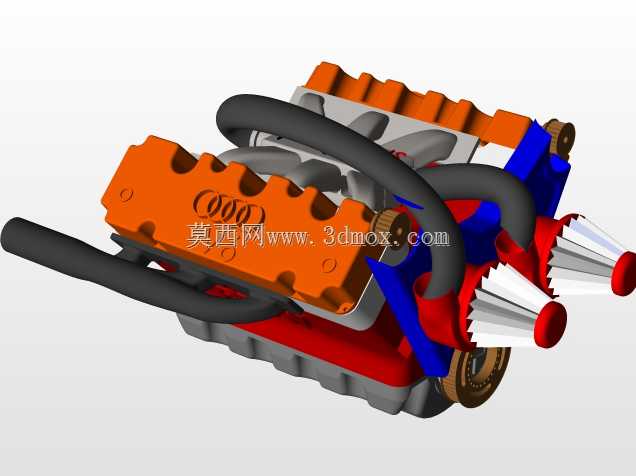

V型六缸涡轮增压燃油直喷发动机总成结构

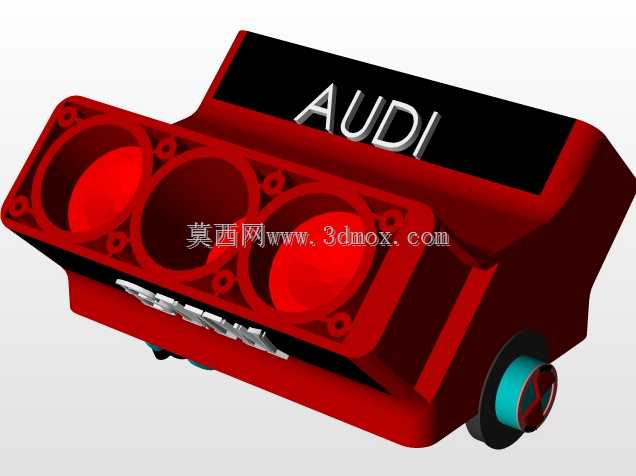

　　这款V型布局的六缸动力单元，在乘用车动力匹配场景中覆盖中高端性能轿车、轿跑以及中型SUV的前置、前置四驱动力布置需求，作为整车动力输出核心，其承担着将燃油化学能转化为曲轴旋转机械能的核心作用，可匹配不同扭矩容量的变速器，覆盖从日常通勤到激烈驾驶的全工况动力输出需求。从结构设计逻辑来看，采用60度夹角的V型缸体布局，能够在保证六缸机型运转平顺性的前提下，有效缩短整机轴向长度，降低发动机舱纵向布置的空间压力，同时V型结构的自身刚度优于直列六缸布局，可承受更高的缸内爆发压力，适配涡轮增压的高负荷工况需求。缸体部分采用集成式设计，将主油道、冷却水道集成在缸体铸件内部，减少外接管路数量，降低整机泄漏风险，曲轴采用全支承结构，

　　每个连杆轴颈两侧都设置主轴颈支撑，可承受涡轮增压工况下更高的活塞侧推力与曲轴扭转力矩，平衡轴模块集成在缸体下部，抵消V6机型二阶往复惯性力带来的振动，提升整机运转NVH表现。进排气系统的设计充分考虑涡轮增压机型的气流需求，侧置的进气歧管采用等长度流道设计，保证各缸进气量均匀性，避免出现各缸空燃比偏差过大的问题，排气侧采用集成式排气歧管设计，将排气歧管与缸盖铸件整合，缩短排气到涡轮增压器的流道长度，加快冷启动阶段三元催化器起燃速度，同时减少排气热量损失，提升涡轮响应速度。涡轮增压器采用双涡管结构，将1、3、5缸与2、4、6缸的排气脉冲分别导入涡轮不同涡道，避免各缸排气脉冲相互干扰，提升低转速区间的涡轮响应速度，降低涡轮迟滞现象。

　　燃油喷射系统采用缸内直喷结构，高压喷油器直接布置在燃烧室顶部，可根据不同工况实现多次喷射策略，在低负荷工况采用分层稀薄燃烧提升燃油经济性，高负荷工况采用均质混合保证动力输出充足，高压燃油轨采用整体式锻造结构，可承受150bar以上的燃油喷射压力，保证各缸喷油压力一致。冷却系统采用分体式循环设计，缸体与缸盖采用独立的冷却回路，冷启动阶段缸体回路保持小循环快速提升机油温度，降低运转摩擦阻力，缸盖回路优先冷却燃烧室与排气门周边区域，避免高负荷工况下出现爆震问题，节温器采用电子控制式，可根据整机负荷与温度信号精确控制冷却回路大小循环的切换时机，保证整机始终处于最佳工作温度区间。润滑系统采用可变排量机油泵，可根据不同转速、

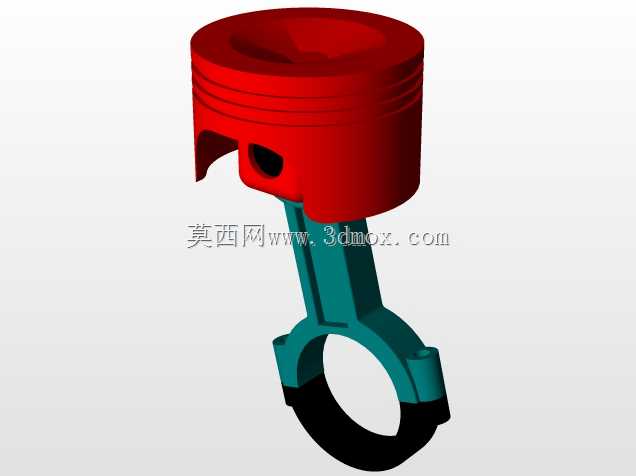

　　负荷工况调整机油泵输出压力，避免常规定量泵在高转速下过量泵油造成功耗损失，机油集滤器带有防吸空结构，在车辆大角度加速、制动工况下仍能保证机油抽吸稳定，避免出现机油压力不足导致的轴瓦磨损问题。整机安装边界方面，前端轮系采用单根多楔带驱动发电机、空调压缩机、水泵等附件，张紧轮采用自动张紧结构，保证皮带张紧力稳定，悬置安装点采用三点式布置，分别布置在缸体前端两侧与变速箱连接端下部，可有效隔离整机振动向车架传递，安装点的位置设计充分考虑了维修便利性，前端附件的更换无需拆解周边大量覆盖件，火花塞、点火线圈的更换可直接在缸盖顶部操作，无需拆卸进气歧管等周边部件。在建模过程中，所有配合面的尺寸公差、安装孔位都按照实际量产机型的装配要求进行还原，运动部件的运动包络都进行了干涉检查，保证活塞在上止点、下止点位置时与气门、燃烧室壁面都留有足够的安全间隙，曲轴旋转过程中连杆与缸体下部、平衡轴模块都不存在运动干涉，可直接用于动力总成布置匹配、维修教学演示以及结构原理验证等场景。
