斯特林动力驱动旋翼直升机结构设计

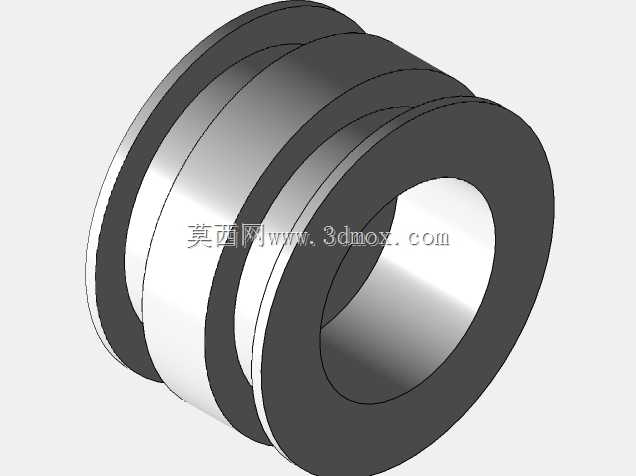

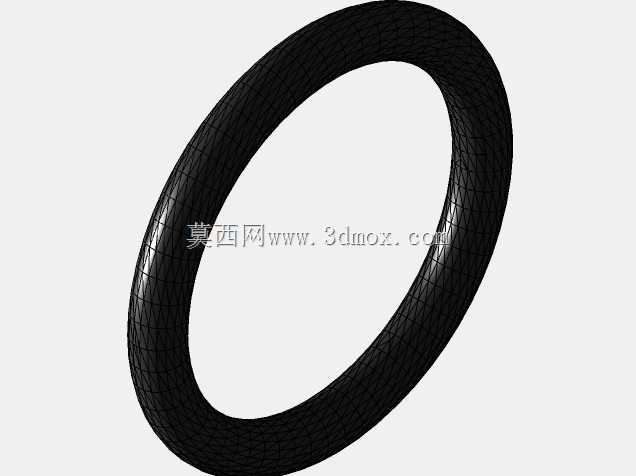

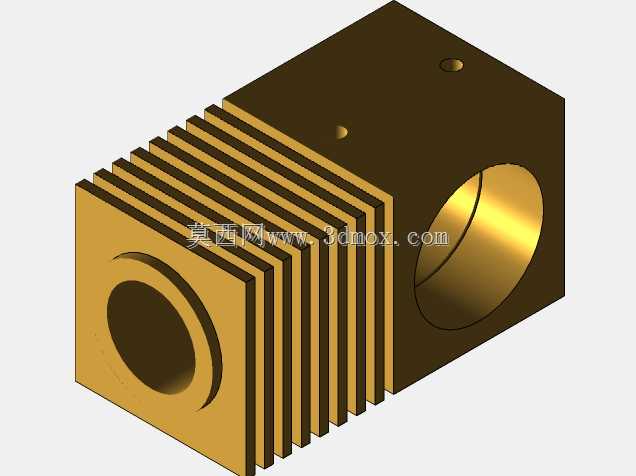

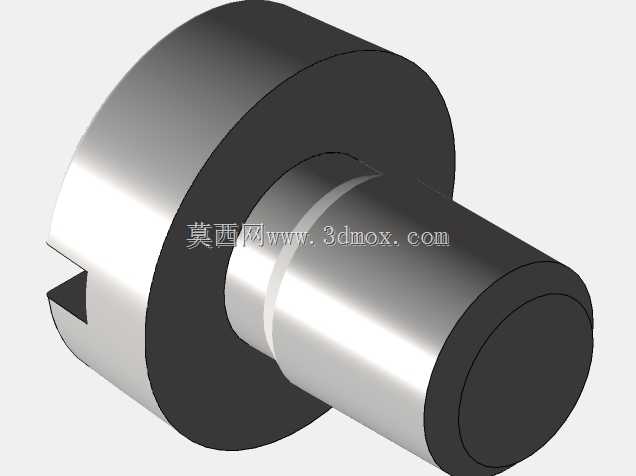

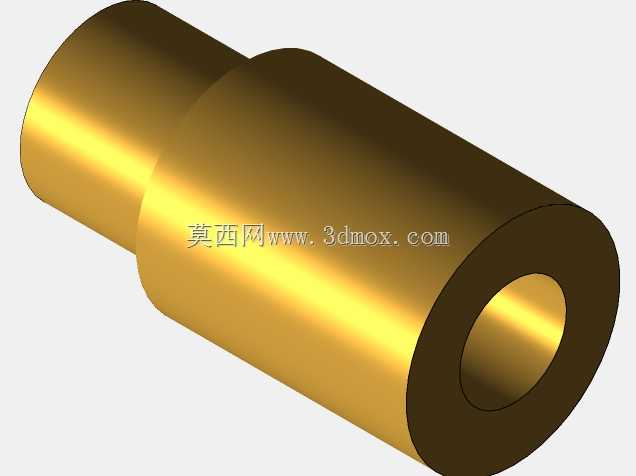

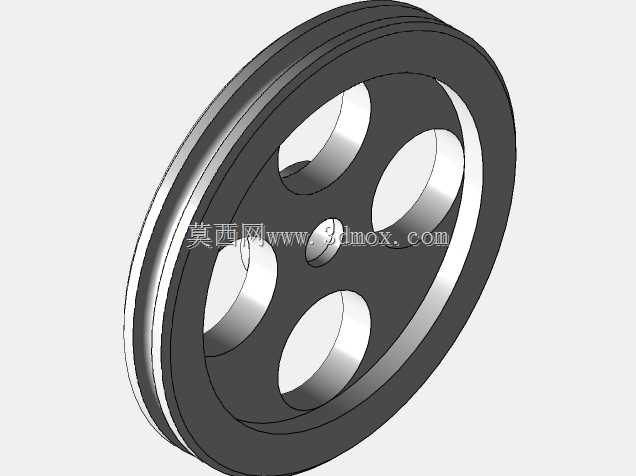

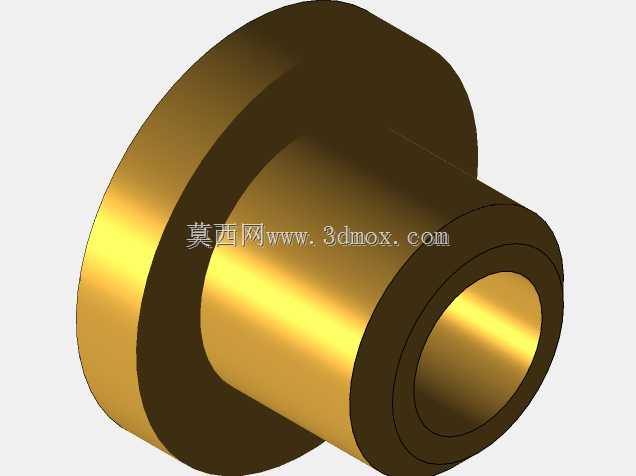

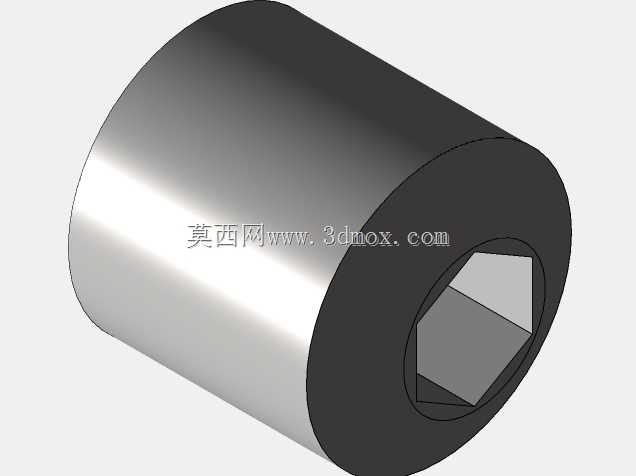

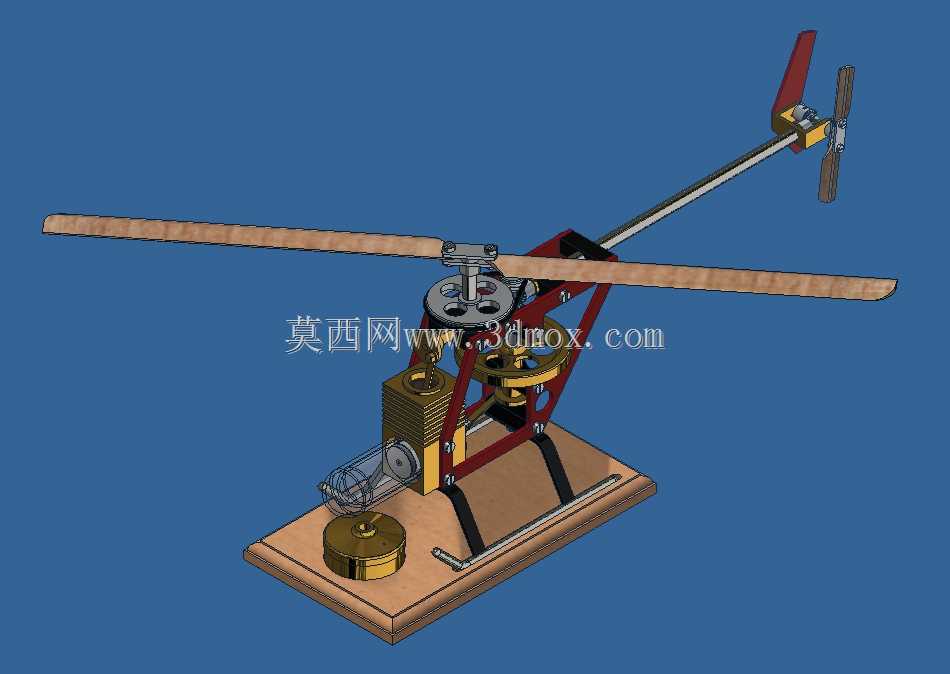

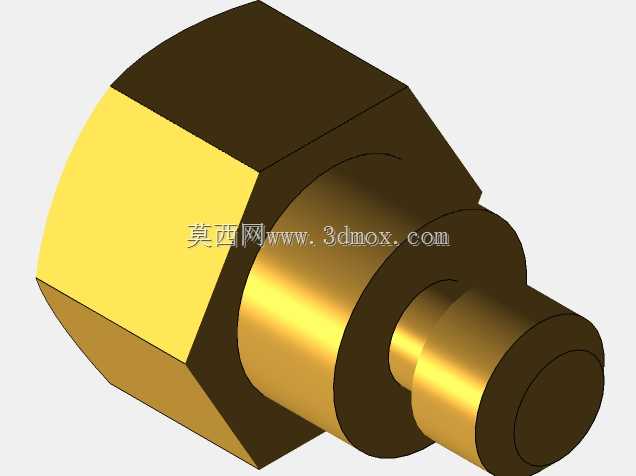

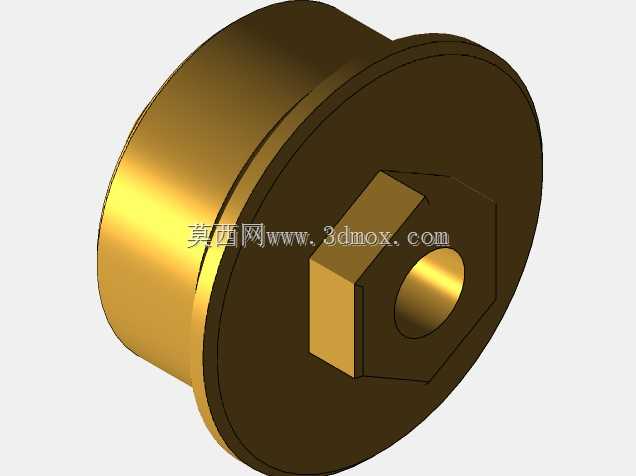

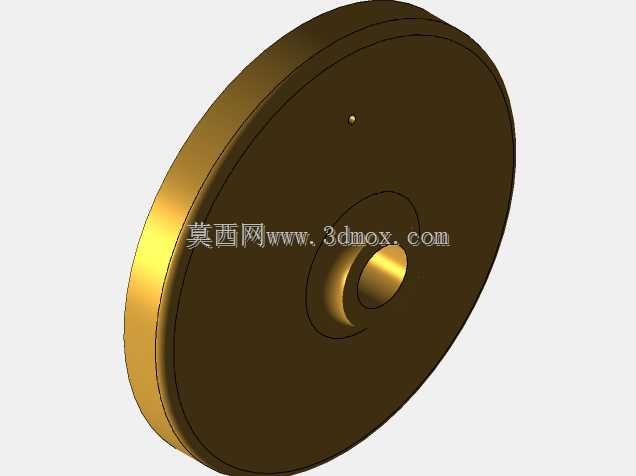

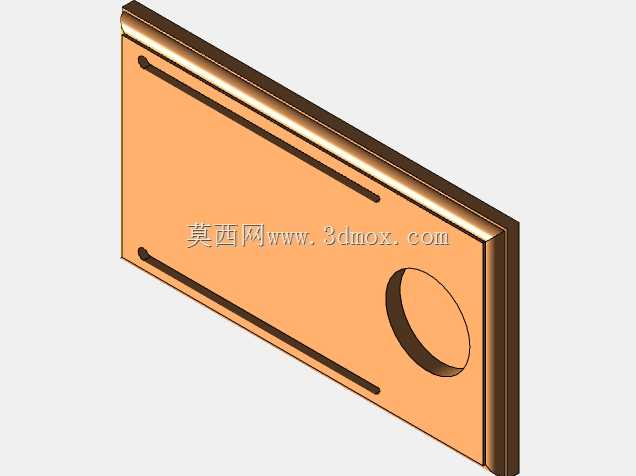

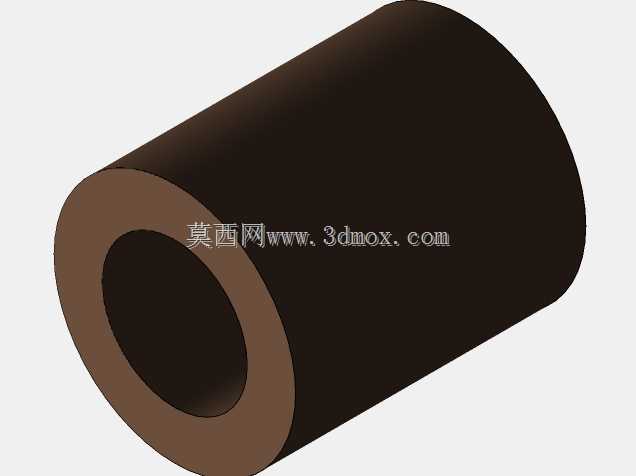

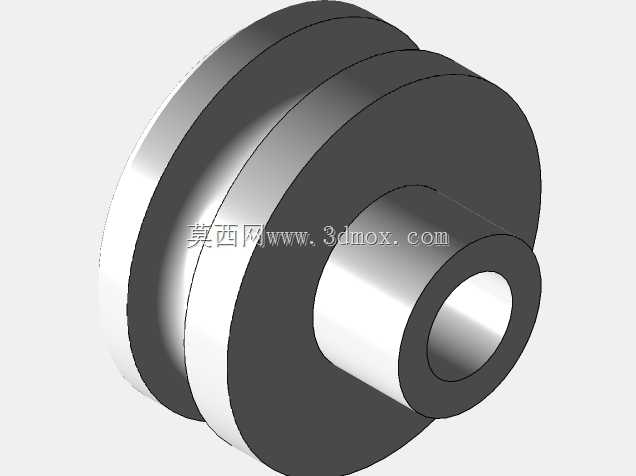

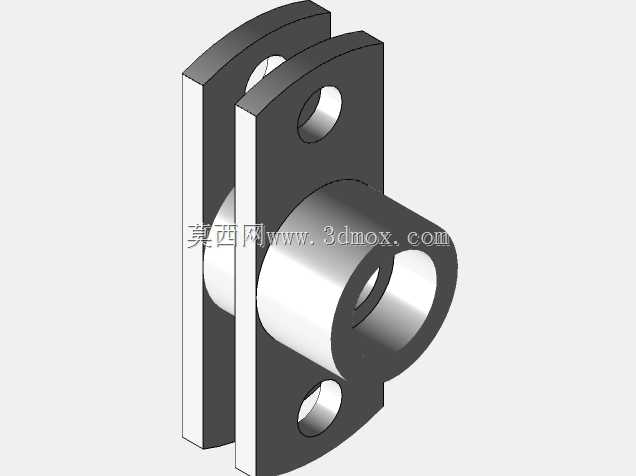

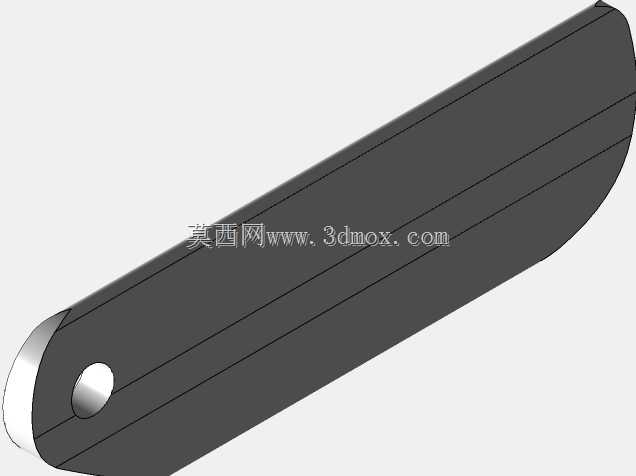

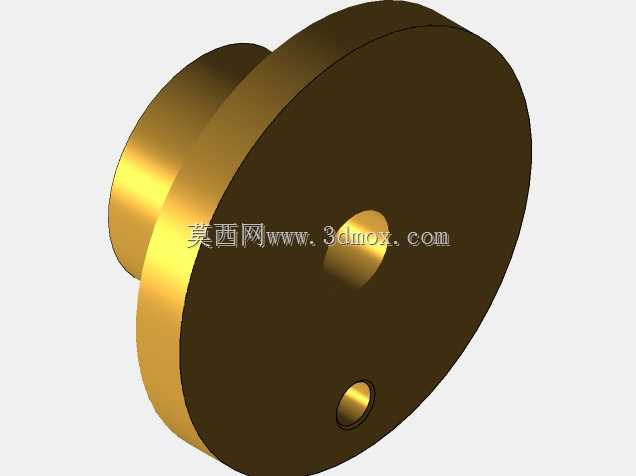

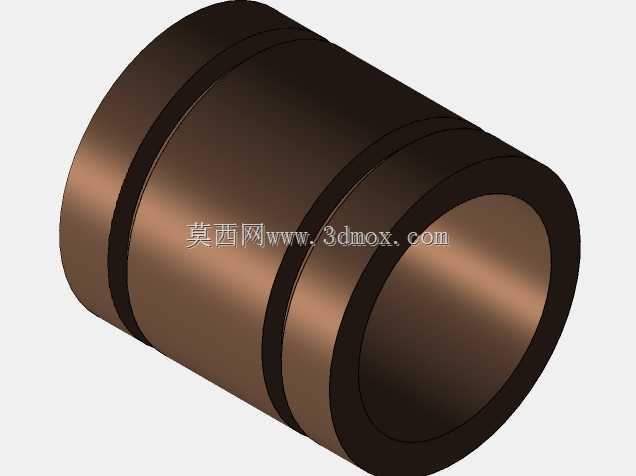

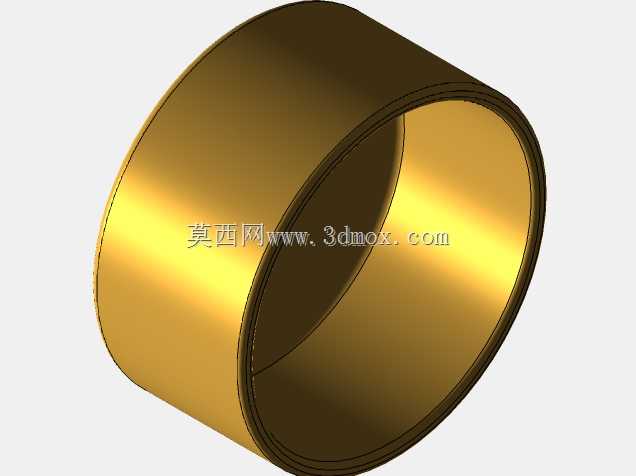

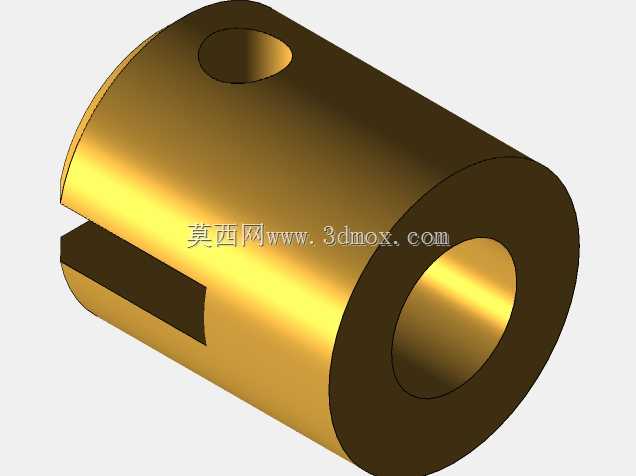

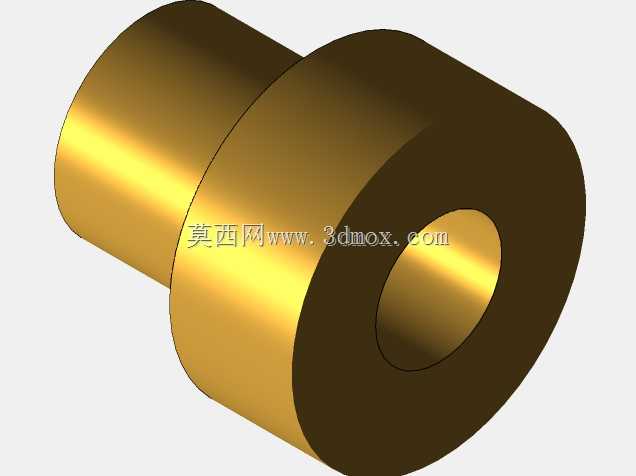

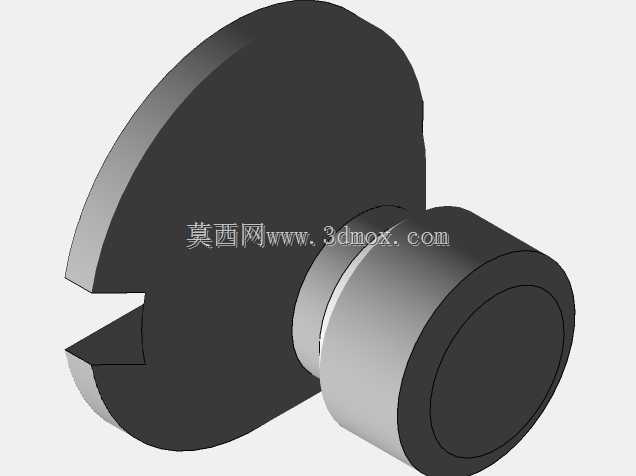

　　这套结构将外燃式斯特林热机与共轴双旋翼直升机的传动逻辑做了整合，没有采用常规航模的电机或内燃机动力方案，而是直接通过斯特林循环的活塞往复运动输出扭矩，驱动旋翼系统完成运转，整体固定在木质基座上，既可以作为热机原理的具象演示载体，也能直观展示小型旋翼飞行器的动力传递路径。从实际应用场景来看，这类结构主要面向科教演示领域，可用于物理课堂讲解外燃机工作原理、机械传动路径转换，也可作为机械创意装置的参考原型，帮助结构设计人员理解往复直线运动到旋转运动的转换方式，以及小载荷旋翼系统的扭矩匹配逻辑。整套装置的动力核心是立式布置的斯特林发动机，加热缸布置在基座靠近前端的位置，冷却缸与传动曲轴箱直接集成，曲轴输出端通过同步带轮将动力传递到旋翼主轴，

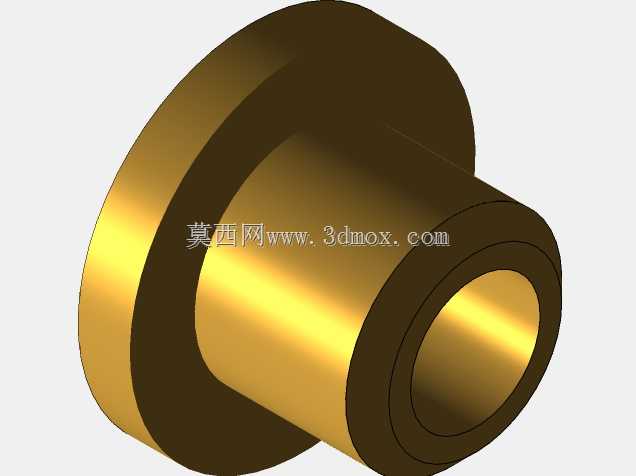

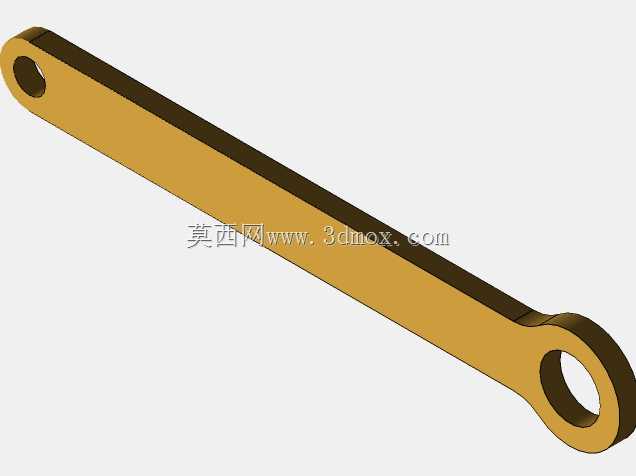

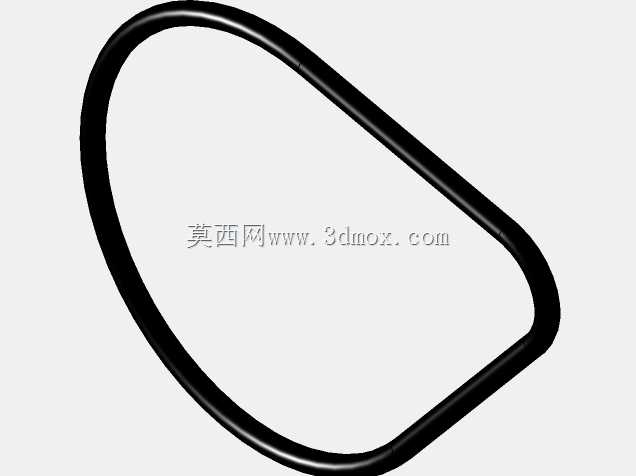

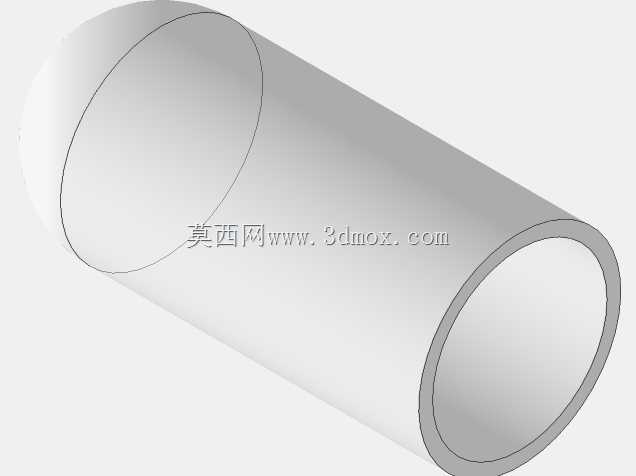

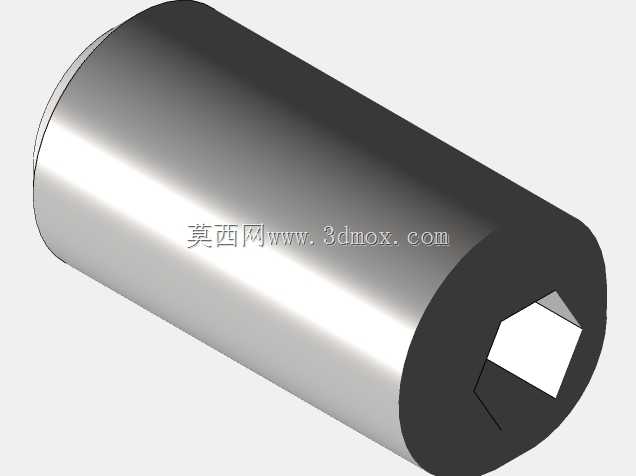

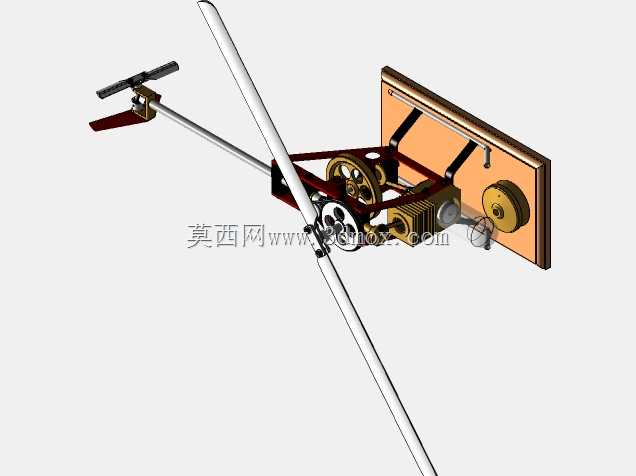

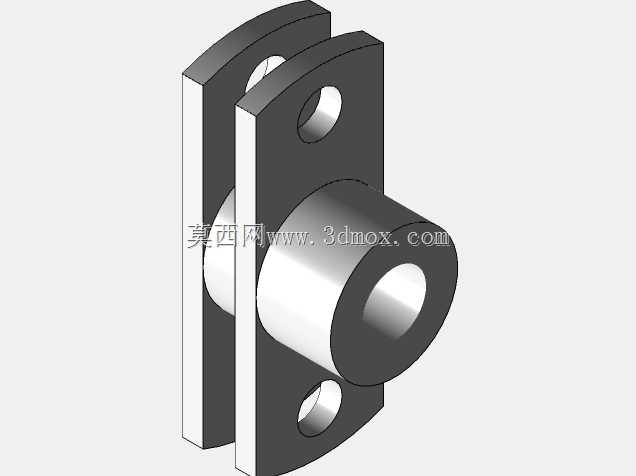

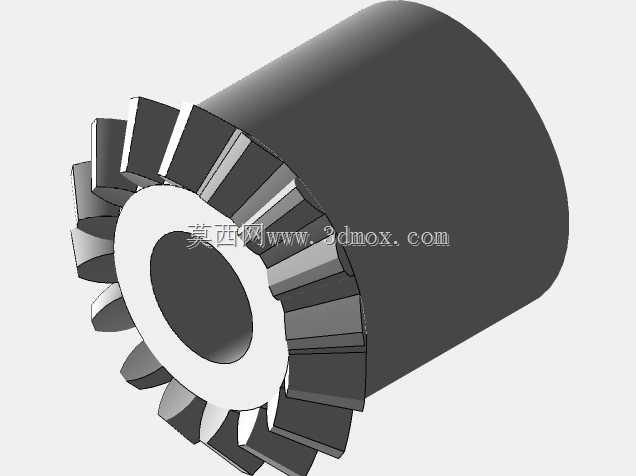

　　主轴上同时布置主旋翼与尾桨的传动分支，主旋翼采用两片木质桨叶，通过桨夹固定在旋翼头的横轴上，尾桨通过细长的尾梁延伸到机身后端，用来抵消主旋翼旋转产生的反扭矩，和常规单旋翼直升机的扭矩平衡逻辑一致。设计过程中首先要解决的是动力输出与旋翼负载的匹配问题，斯特林发动机的输出扭矩随转速波动较大，低转速下扭矩储备有限，因此旋翼桨叶采用了轻量化的木质结构，桨叶翼型做了简化处理，降低旋转时的空气阻力，避免启动阶段负载过大导致热机无法连续运转。传动部分的带轮传动比经过匹配，将曲轴的高转速低扭矩输出转换为旋翼适合的低转速大扭矩输入，同时在旋翼主轴与尾桨传动轴之间采用了同步带传动，保证尾桨转速与主旋翼转速维持固定比例，确保反扭矩抵消效果稳定，

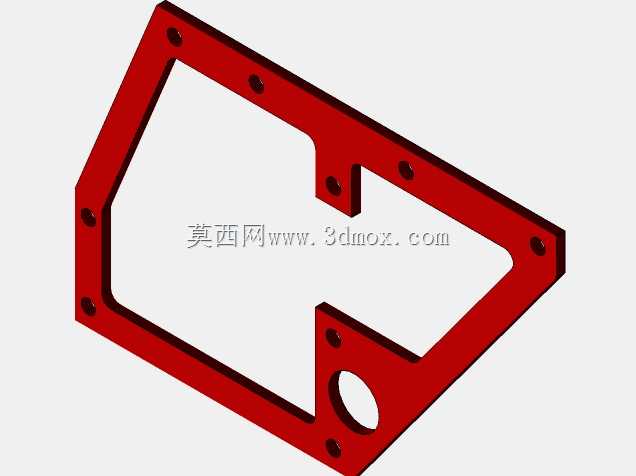

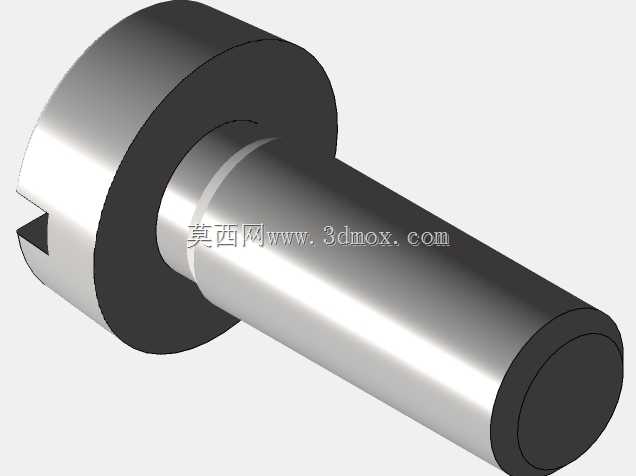

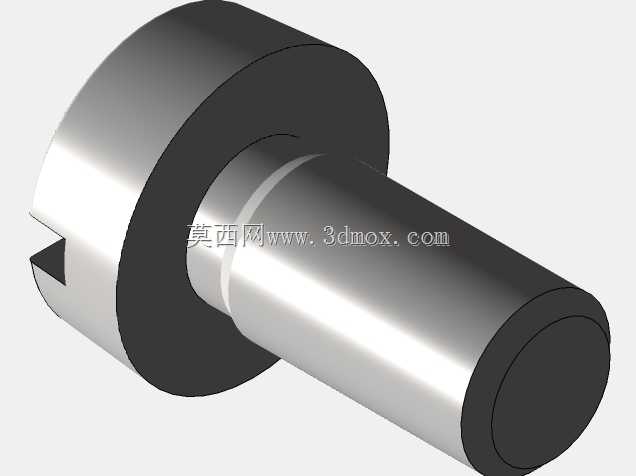

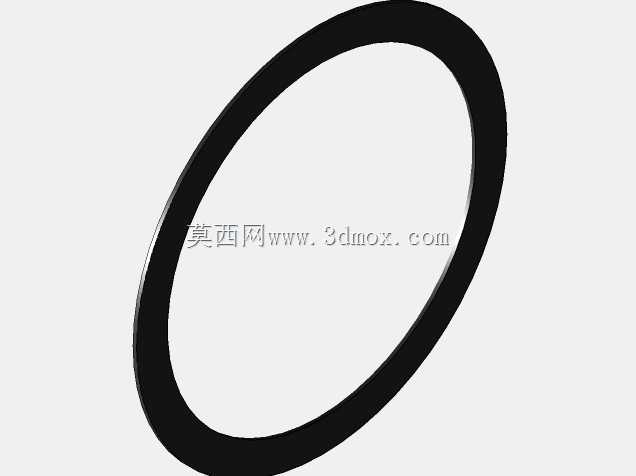

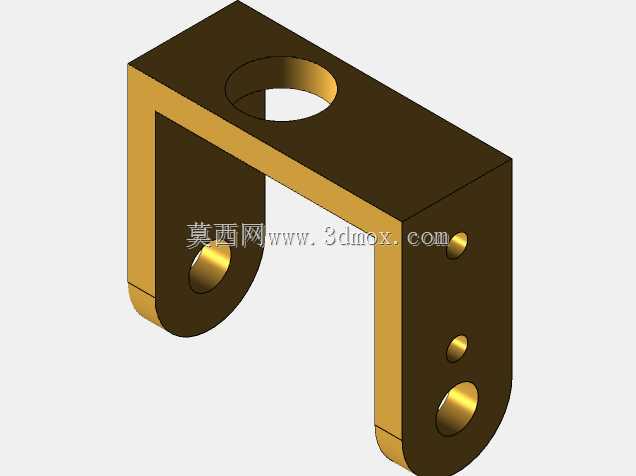

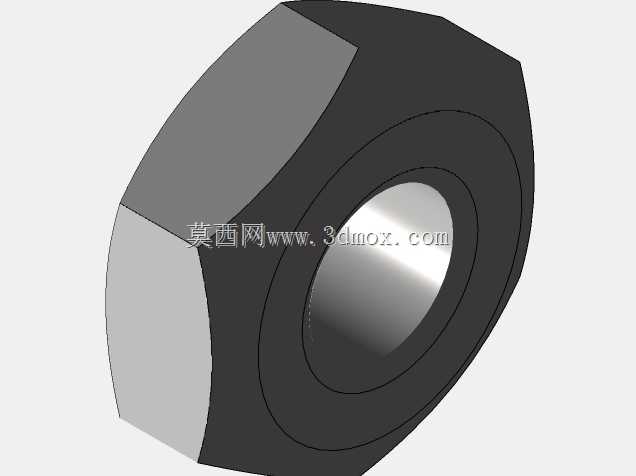

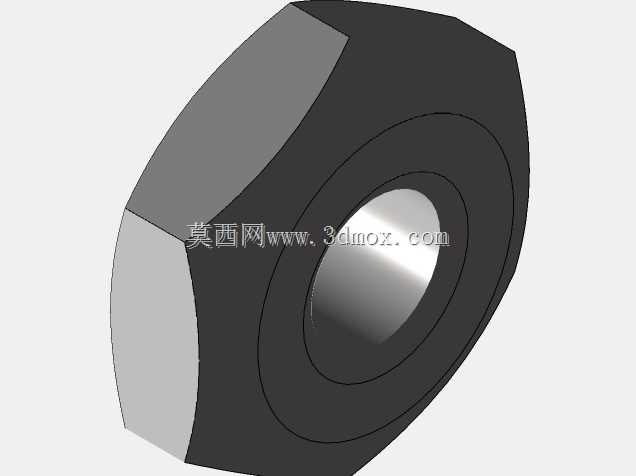

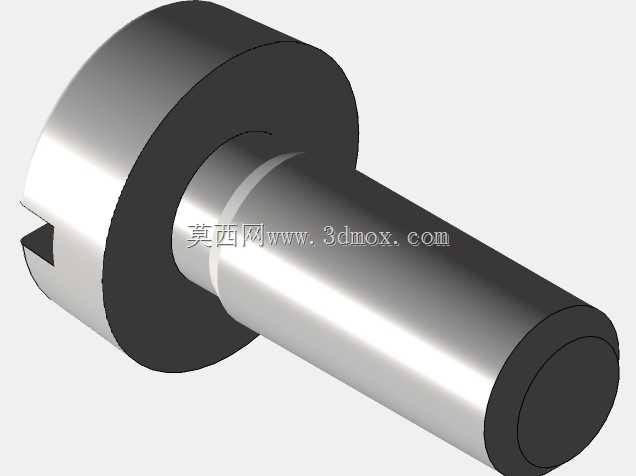

　　不会出现机身自旋的情况。结构的安装边界以木质基座为基准，所有支撑结构都通过螺栓固定在基座上，发动机的加热缸底部预留了足够的放置空间，可适配常规的酒精灯作为外部热源，基座的四个角做了圆角处理，避免搬运过程中磕碰，整体支撑框架采用红色型材搭建，既保证了结构刚度，又将发动机、传动系统、旋翼系统的位置完全固定，不会出现运转过程中的结构共振。主旋翼的旋转平面距离基座表面有足够的高度，避免桨叶旋转时触碰基座或周边物体，尾梁向后延伸的长度经过核算，保证尾桨处于主旋翼下洗流的影响范围之外，提升尾桨的工作效率。整套结构没有设置复杂的操纵机构，旋翼总距与周期变距都做了固定处理，核心目的是展示动力驱动的完整路径，而非实现可控飞行，

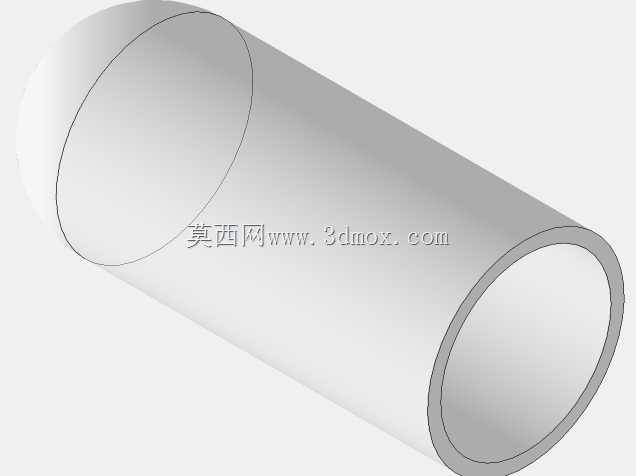

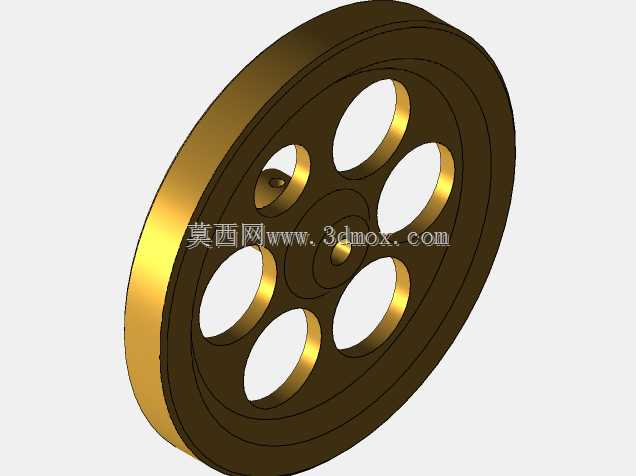

　　因此在设计时优先保证传动链路的顺畅与结构运转的稳定性，所有转动副都预留了合理的配合间隙，曲轴部位的配重经过调整，降低活塞往复运动产生的振动，避免长时间运转时基座出现移位。从结构设计的角度来看，这套装置将两个独立的机械系统做了集成，一方面要满足斯特林发动机本身的装配精度要求，保证活塞与缸体的配合间隙合理，减少漏气损失，提升热机的运转效率；另一方面要满足旋翼传动系统的同轴度要求，避免旋翼旋转时出现过大的摆动，降低不必要的功率损耗。支撑框架的型材连接处采用角码加固，提升整体结构的抗振性能，尾梁采用空心金属杆制作，在保证刚度的前提下降低尾部重量，避免整机重心过度后移影响运转稳定性。
