可调式橱柜固定基地卸货支撑装置

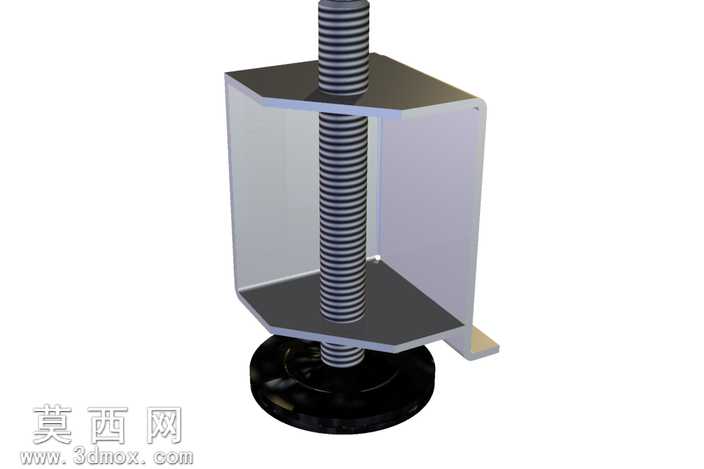

本作品为可调式支撑固定装置三维建模成果，建模过程中严格遵循机械结构设计逻辑，首先完成核心传动部件的参数化绘制：针对竖向调节螺杆，采用螺旋扫描特征精准复刻梯形传动螺纹的牙型轮廓，确保螺纹导程、牙高参数符合通用五金件的传动标准，建模时对螺纹首尾做了收尾过渡处理，避免实际装配中出现螺纹卡顿的干涉问题。装置的主体框架采用U型折弯钣金结构建模，通过钣金模块的基体法兰、边线法兰特征完成框架成型，对框架的折弯圆角做了工艺性处理，匹配实际钣金冲压加工的折弯半径参数，框架上下两处的螺杆过孔采用同轴度约束，保证螺杆升降过程中无偏磨卡滞。底部承重底座采用圆盘式结构建模，底座与螺杆底端采用旋转副约束，模拟实际使用中底座贴合支撑面、螺杆转动调节高度时底座不随转的工作状态，底座底面做了细微的防滑纹理特征，提升支撑状态下的摩擦力。渲染阶段采用写实材质方案：金属螺杆赋予哑光镀锌钢材质，调整材质的粗糙度与金属度参数，还原五金件表面的细微磨砂质感；U型框架赋予半透明磨砂亚克力与冷轧钢板结合的材质效果，其中框架两侧护板为半透磨砂材质，可直观观察内部螺杆的升降行程，上下承托板为哑光冷轧钢材质，还原金属板材的哑光漆面效果；底部底座赋予黑色硬质橡胶材质，添加细微的颗粒纹理提升真实感。结构设计上采用螺纹升降调节原理，通过旋转竖向螺杆带动上下承托板的相对位置变化，实现支撑高度的无级调节，U型框架对螺杆形成侧向防护，避免杂物卡入螺纹副影响调节顺畅度，侧边的定位凸耳可实现装置与被支撑构件的快速卡装固定，整体结构紧凑，调节行程覆盖常规橱柜调平、重物临时支撑的高度需求，所有部件的装配约束均按照实际装配关系设置，可直接用于运动仿真验证调节过程的干涉情况，建模过程中对所有锐边做了R0.5的倒角处理，符合五金产品的安全设计要求。
