链条拆卸专用销轴机械零件设计

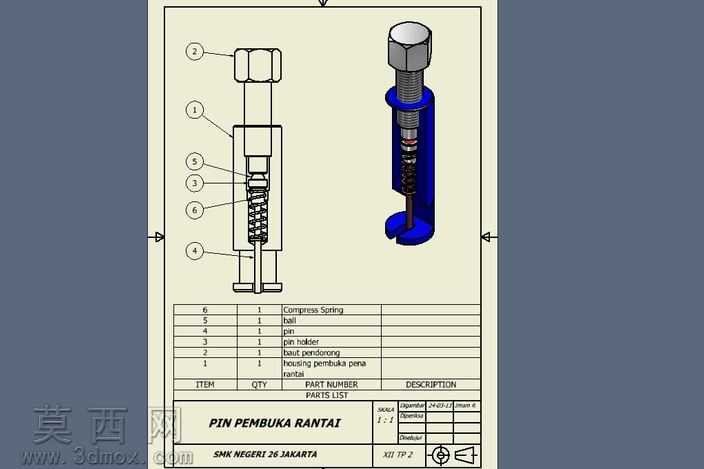

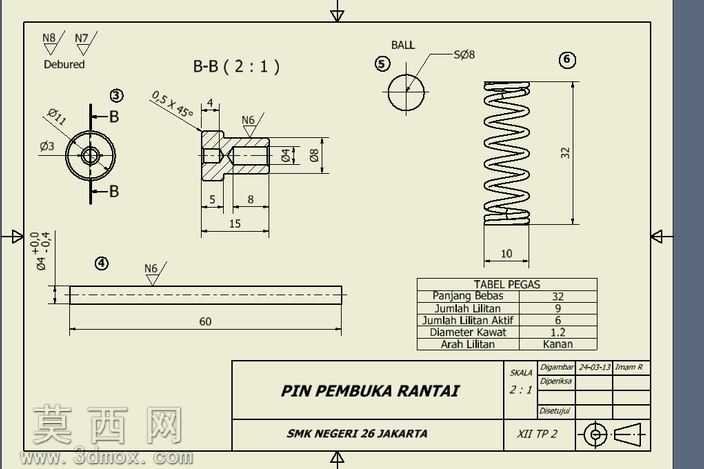

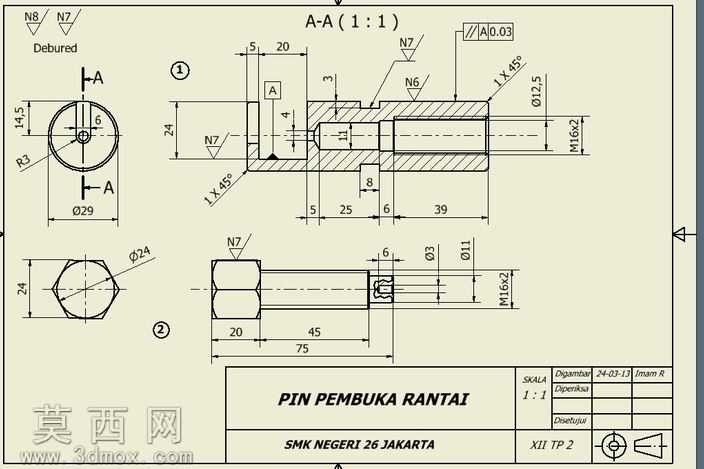

本作品为链条拆卸专用销轴的三维设计成果，建模过程严格遵循机械加工图纸的尺寸规范，首先通过二维工程图提取所有关键尺寸参数，涵盖各段轴径、长度、倒角、螺纹规格、形位公差要求，在三维建模环境中先绘制主体回转体的截面轮廓，通过旋转特征生成销轴的基础基体，再针对头部的扁方结构、六角结构分别采用拉伸切除、多边形拉伸的方式完成特征构建，针对端部的内螺纹结构，通过螺旋扫描切除生成标准M16×2螺纹牙型，保证螺纹配合的精度符合通用机械标准。建模过程中对所有工艺结构做了还原处理，包括两端1×45°的装配倒角、表面粗糙度要求对应的加工面区分，针对图纸中标注的形位公差A基准0.03的同轴度要求，在建模时通过基准轴对齐、特征参考绑定的方式保证各段回转面的同轴度符合设计要求，同时还原了杆部的通孔、卡槽等装配定位结构，确保三维模型与二维工程图的尺寸完全一致，无缺漏特征。材质设定上根据零件的使用场景，主体采用合金结构钢材质，表面做发黑防锈处理，渲染时还原了金属加工后的哑光质感，对不同加工精度的表面做了粗糙度差异化的材质表现，比如磨削加工面的金属光泽更细腻，粗加工面的质感更粗糙，螺纹部位做了细微的牙型纹理还原，提升模型的真实感。设计思路围绕链条拆卸的实用功能展开，头部的扁方与六角结构适配扳手夹持发力，杆部的阶梯轴结构适配不同规格链条的销轴顶出需求，端部的螺纹结构可搭配辅助拆卸组件实现拉拔功能，整体结构紧凑，受力路径合理，所有尺寸都经过装配校验，既满足手动拆卸链条时的强度要求，也保证零件具备良好的加工工艺性，可直接用于数控加工生产或3D打印样件验证，模型的特征树逻辑清晰，所有参数可编辑调整，方便后续根据不同链条规格做尺寸修改适配。
