美国海军陆战队卡巴战术格斗刀具三维设计

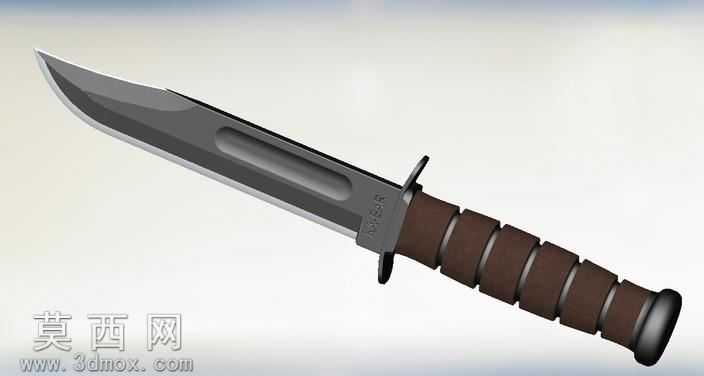

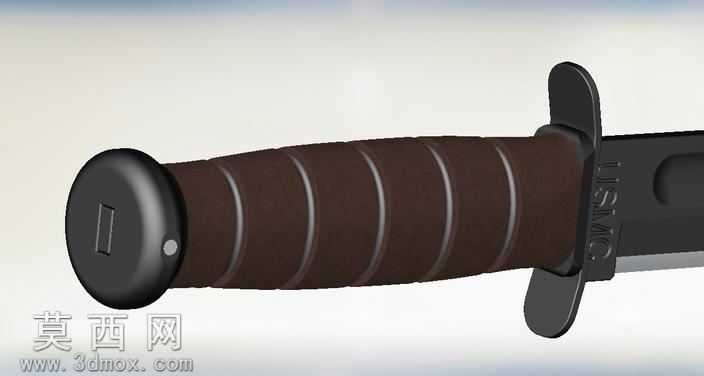

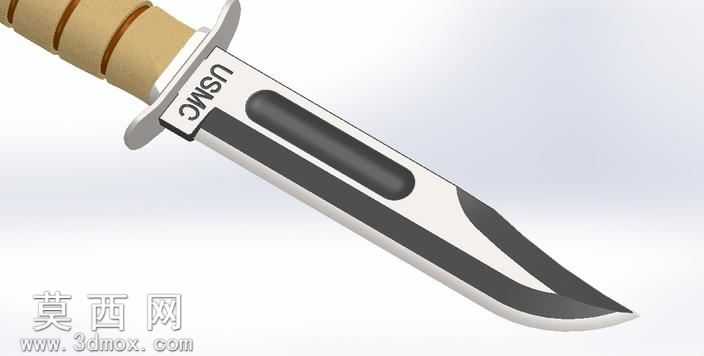

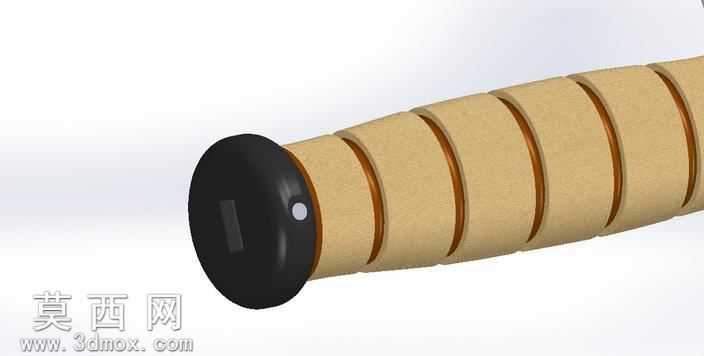

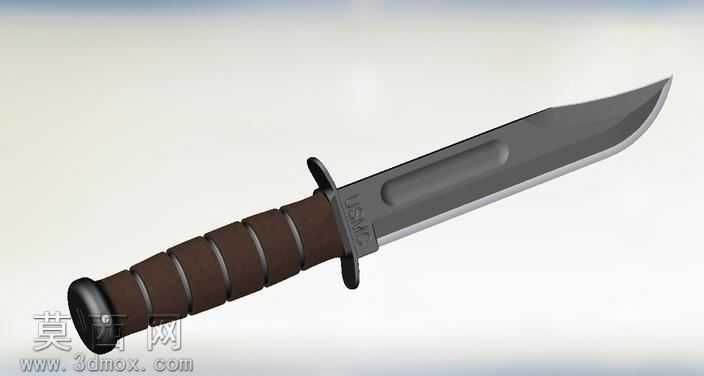

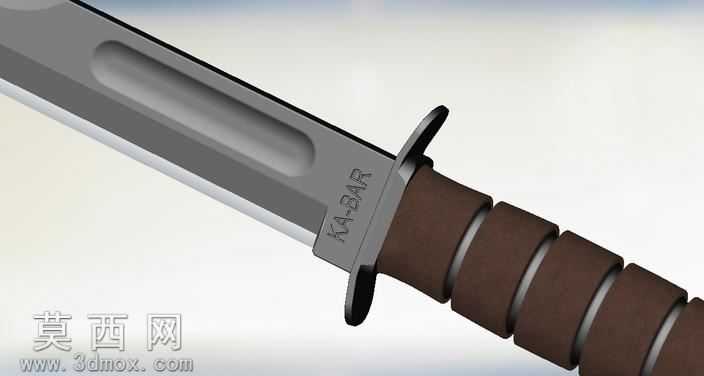

本次三维建模以经典的美国海军陆战队卡巴战术刀为原型展开，建模阶段首先依据实物测绘的比例参数，在SolidWorks中搭建整体轮廓的基准草图，先绘制刀身的纵向对称基准面，以刀尖弧度、刀背平直段、刃口切削角度为核心约束绘制刀身截面轮廓，通过拉伸凸台生成刀身基础实体后，对刀身表面的血槽结构采用切除拉伸命令完成凹陷造型，同步处理刀格与刀身衔接处的圆角过渡，保证金属部件衔接的结构合理性。刀柄部分按照经典的压纹皮革握把结构进行分层建模，先绘制刀柄芯的圆柱基体，逐圈绘制皮革垫圈的环形截面，通过圆周阵列与轴向等距约束完成12段皮革握环的堆叠造型，每段握环表面的防滑凹槽采用环绕切除的方式实现，还原真实握把的凹凸触感结构，尾部的金属柄帽通过旋转凸台命令生成，预留挂绳孔的贯通结构，与刀柄芯的衔接处做倒角处理，避免尖锐棱角。材质与渲染阶段，刀身部分赋予高碳钢材质，调整金属粗糙度参数至0.15，添加轻微的使用磨损纹理贴图，还原军用刀具的哑光金属质感，血槽内部调整材质粗糙度略高于刀身表面，突出结构的层次感；刀格与柄帽部分采用发黑处理的金属材质，粗糙度设置为0.3，模拟烤蓝工艺的哑光黑金属效果；皮革握把部分赋予深棕色头层牛皮材质，添加皮革自然的纹理凹凸贴图，调整漫反射颜色呈现深浅不一的棕色调，还原皮革垫圈长期使用后的色泽变化，握把表面的防滑槽处加深纹理深度，强化握持的视觉质感。结构设计上严格还原卡巴刀的经典比例，刀身厚度控制在4.4毫米，刃口部分做0.1毫米的薄化处理，从视觉上体现刀具的锋利度，刀格的双侧护手突出长度严格参照实物参数，保证格斗使用时的格挡结构合理性，刀柄的粗细度贴合成年人手型握持尺寸，每段皮革握环的间距控制在8毫米，符合真实产品的人机工程设计。渲染阶段采用三点布光方案，主光源从侧上方45度照射，突出刀身的金属反光与结构轮廓，辅光源从另一侧补光消除暗部死黑，背光源勾勒刀具整体轮廓，背景采用渐变灰色调突出刀具主体，最终渲染效果完整还原卡巴刀硬朗的军用战术风格，所有结构均做可装配化处理，刀身、刀格、皮革握环、柄帽均可单独拆分，满足后续结构展示与3D打印的使用需求。
