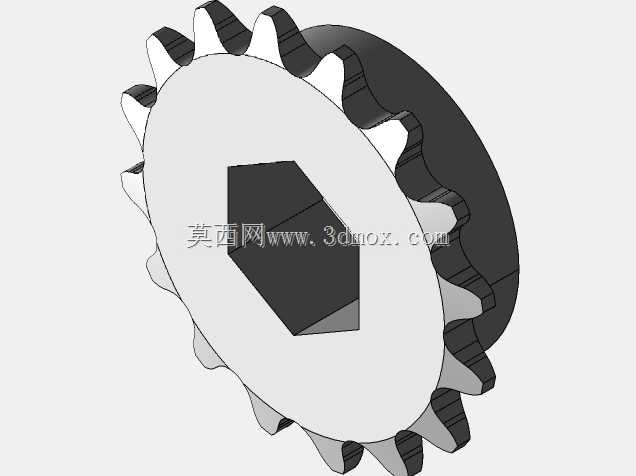

Vexpro十六齿六角孔传动链轮结构设计

　　在桌面级竞技机器人、小型模块化传动设备的搭建场景中，链轮作为链传动系统的核心啮合部件，其安装适配性、啮合精度直接决定整套传动链路的动力传递效率与运行稳定性。这款16齿链轮的设计，完全围绕小型模块化搭建场景的快装需求展开，区别于工业级大载荷链轮的厚重结构，整体采用盘式薄型结构，在保证齿部啮合强度的前提下尽可能压缩轴向安装空间，适配紧凑布局的设备内部安装需求。

　　从安装边界来看，这款链轮的中心安装孔采用正六边形结构，尺寸匹配行业通用的1/2英寸六角传动轴，安装时无需额外加工键槽、紧定螺钉孔，直接将六角轴穿入孔位即可实现周向扭矩传递，完全消除了键连接带来的间隙问题，也避免了紧定螺钉长期受冲击载荷出现松动的隐患，非常适合需要频繁拆装调整传动位置的竞技机器人、教学实验类模块化设备使用。齿部参数完全匹配25英寸规格的滚子链条，16齿的齿数选择在小型链轮设计中属于兼顾传动平稳性与结构尺寸的平衡点：齿数过少会导致链传动的多边形效应加剧，运行过程中链条的动载荷、冲击噪声明显增大，加速链条与齿面的磨损；齿数过多则会导致链轮整体外径增大，在紧凑安装空间内无法布置，同时相同节距下齿数过多的链轮在链条磨损拉长后更容易出现跳齿脱链的问题。

　　设计过程中，齿形轮廓严格遵循滚子链链轮的端面齿形标准，齿沟圆弧半径与25链条的滚子外径精准匹配，保证链条滚子进入啮合时能顺滑落入齿沟，避免啮合过程中出现卡滞、咬链的问题。齿侧工作面采用合理的工作段角度，保证链条在啮合与脱离过程中接触应力分布均匀，不会出现局部应力集中导致齿部过早磨损。轮毂部分与齿盘采用一体化结构设计，没有额外的分体拼接结构，既简化了加工流程，也避免了分体装配带来的同轴度误差，保证链轮转动时的端面跳动、径向跳动控制在小型传动系统允许的范围内。链轮的轴向厚度经过匹配计算，既保证与25链条的内节内宽适配，不会出现链条轴向窜动脱啮的问题，也不会因为厚度过大增加不必要的转动惯量，对于需要频繁启停、正反转切换的小型机器人传动系统来说，更低的转动惯量意味着驱动电机的负载更小，动态响应速度更快。

　　在实际应用场景中，这款链轮可以直接适配模块化搭建系统的标准安装接口，无需额外定制转接件，既可以用于行走机构的动力传递，将驱动电机的扭矩通过链条传递给行走轮轴，也可以用于机械手爪、升降机构的动力传输，依靠链传动无弹性滑动、平均传动比准确的特性，保证执行端的动作位置精度。相比同步带传动，链轮与链条的啮合不需要过高的张紧力，对安装轴的径向载荷更小，在油污、粉尘较多的竞技赛场、教学实验环境中，链传动的环境适应性更强，不会出现同步带打滑、跳齿的问题，维护成本更低。设计时还特意考虑了与模块化搭建系统的兼容性，链轮的安装端面没有突出的凸台结构，可以紧贴安装板、轴承座等标准搭建零件布置，轴向固定仅需要常规的轴用挡圈或者紧定卡环即可完成，不需要定制特殊的固定零件，大幅降低了整套设备的搭建难度与零件采购成本。

　　从建模细节来看，齿部的三维建模采用参数化驱动方式，每个齿的轮廓沿圆周方向均匀阵列，保证齿距误差控制在极小范围内，避免因为齿距不均导致链条运行过程中出现周期性的冲击振动。中心六角孔的建模严格遵循六角轴的公差配合标准，孔的对边尺寸留有合理的安装间隙，既保证安装时可以顺畅穿入六角轴，又不会因为间隙过大导致传动过程中出现冲击回差。齿面与轮毂的过渡位置采用小圆弧过渡，避免热处理或者3D打印加工时出现应力集中导致的开裂问题，不管是采用金属机加工、注塑成型还是3D打印制作，这个过渡结构都能有效提升零件的结构强度。链轮的整体外径经过核算，在16齿匹配25链条的参数下，外径尺寸控制在紧凑区间，安装时不会和周边的结构梁、其他传动零件发生运动干涉，设计时预留的安全间隙可以满足常规搭建场景下的布局需求，不需要设计人员额外做干涉避让的结构修改。
