FRC赛事用环形回转支承限位构件

　　该环形构件是面向竞技类机器人回转作业场景开发的配套承载部件，核心应用于需要整周回转动作的机器人关节、转盘机构中，承担回转过程中的径向承载、周向导向以及多工位定位的功能。从实际使用场景来看，这类构件常布置在机器人上部作业机构与下部行走底盘的衔接位置，或是机械臂末端回转作业平台的基座处，当机构需要完成360度连续回转、或是固定角度区间的往复摆动动作时，该构件能够为回转部分提供稳定的支撑边界，避免回转过程中出现径向窜动、轴向偏移的问题，保证上部搭载的作业执行件的动作精度。

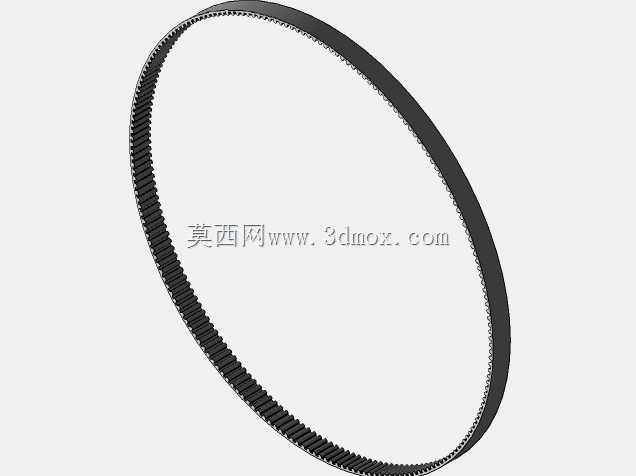

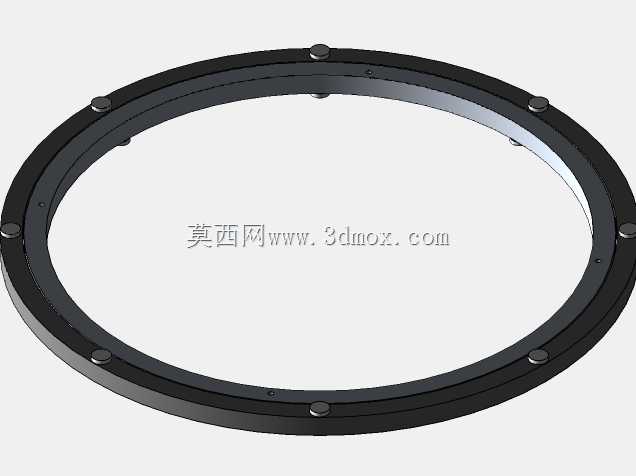

　　从功能特性上看，该构件采用分体式双环嵌套结构，外环作为固定基准安装在设备的固定基座上，内环与需要回转的活动部件连接，环体上均匀分布的沉头安装孔位，能够适配标准内六角紧固件的安装需求，孔位的分布角度经过匹配计算，保证安装后环体的受力均匀，不会出现局部应力集中的问题。环体之间嵌入的滚动接触件采用小尺寸圆柱滚子结构，相比传统滚珠式回转支承，这类小尺寸滚子能够承受更大的径向冲击载荷，适配竞技类机器人作业过程中频繁的启停、变向、冲击载荷工况，避免回转部件在受冲击时出现卡滞、晃动的问题。环体的端面做了平齐化处理，安装后不会突出安装基准面过多，能够有效节省设备内部的安装空间，适配紧凑化的机器人结构布局需求。

　　在设计思路上，该构件优先考虑了竞技场景下的快速装配与维护需求，整体结构没有采用一体化的密封式回转支承设计，而是采用可拆分的双环结构，当内部滚动件出现磨损、卡滞问题时，不需要完全拆解上部的作业机构，只需要拆卸环体上的紧固件即可完成滚动件的更换与维护，大幅缩短赛事场景下的故障排查与维修时间。环体的材质选用常用的结构钢材质，表面做发黑防锈处理，既能够满足赛事场景下的强度需求，也能避免日常存放、训练过程中出现锈蚀问题，同时控制构件的整体重量，避免过多增加机器人的上部负载，影响机器人的移动速度与动作灵活性。环体上的安装孔位采用等角度均匀分布的设计，能够适配不同角度的安装定位需求，不管是需要整周连续回转的机构，还是仅需要固定角度区间摆动的机构，都可以通过选择对应位置的孔位完成安装，不需要额外对环体进行二次钻孔加工，降低现场装配的加工难度。

　　从外形尺寸与安装边界来看，该环形构件的整体外径根据适配的机器人底盘尺寸做了匹配设计，环体的径向宽度控制在合理范围内，不会占用过多的底盘径向空间，能够为底盘上布置的驱动电机、传动组件、控制模块预留足够的安装位置。环体的轴向厚度经过优化，在保证结构强度的前提下尽可能做薄，安装后上下两个端面分别与固定基座、活动转盘的安装面完全贴合，不需要额外加装调整垫片即可保证安装面的平面度要求，减少装配过程中的调整工作量。环体内侧的通孔直径足够大，能够允许设备的走线、气管等管线从环体中间穿过，避免回转过程中管线出现缠绕、拉扯的问题，保证回转过程中动力、气路、控制信号的稳定传输。环体上的滚动件安装槽采用精密铣削加工，槽道的尺寸精度控制在合理公差范围内，保证滚动件在槽道内滚动顺畅，没有过大的间隙，也不会出现过盈卡滞的问题，回转过程中的阻力小，能够降低驱动电机的负载，提升回转动作的响应速度。

　　在实际装配过程中，该构件的安装基准面需要保证足够的平面度，避免安装后环体出现变形，导致滚动件卡滞。安装紧固件时需要采用对角分次拧紧的方式，保证环体各个位置的压紧力均匀，避免局部压紧力过大导致环体变形。日常使用过程中，只需要定期在环体的滚动槽道内添加少量润滑脂，即可保证回转动作的顺畅，不需要复杂的维护操作。这类环形回转构件除了应用在竞技类机器人上，也可以适配小型自动化设备的回转工作台、物料转台、展示转盘等需要回转动作的场景，只要安装尺寸、载荷参数匹配，即可直接选用，不需要重新设计定制，能够有效缩短小型回转机构的开发周期，降低结构设计的工作量。
