带法兰内六角孔薄壁轴承结构设计

　　在小型自动化传动机构、桌面级机器人关节、竞赛类机械装置的动力传递路径中，这类带集成法兰的内六角薄壁轴承是很容易被忽略但直接影响装配效率与运行稳定性的零件。很多初次接触小型传动结构设计的工程师，习惯选用标准内圈圆柱孔轴承搭配独立法兰挡圈做轴向限位，实际装配时往往会遇到挡圈与轴承同轴度偏差、轴向窜动超差、小空间内挡圈安装工具无法操作的问题，而集成式法兰结构的轴承，直接把轴向定位的法兰边与轴承外圈做成一体，从根源上规避了分体装配带来的累积误差。

　　从实际使用场景来看，这类轴承常被用在竞赛机器人的轮组支撑、小型直线模组的从动轮定位、紧凑型齿轮箱的输入输出端支撑位置，这些场景的共同特点是安装空间轴向尺寸极度受限，没有多余空间布置独立的轴向定位套或者轴用挡圈，同时传动端需要和六角轴直接配合，省去键连接的装配环节，提升拆装效率。设计这类轴承结构的时候，首先要明确安装边界：轴承的外径是直接和安装座的基孔制配合孔配合，法兰边的外径要比轴承外圈外径大出单边0.06英寸左右的厚度，这个厚度的法兰边刚好能抵在安装座的端面，不需要额外加工沉台深度，安装座只需要钻通光孔就能完成轴承的轴向定位，大幅降低安装座的机加工难度，尤其是在采用薄板激光切割做安装面板的场景下，不需要二次铣削沉台，直接切割通孔就能满足安装要求，能有效压缩零件加工周期与成本。

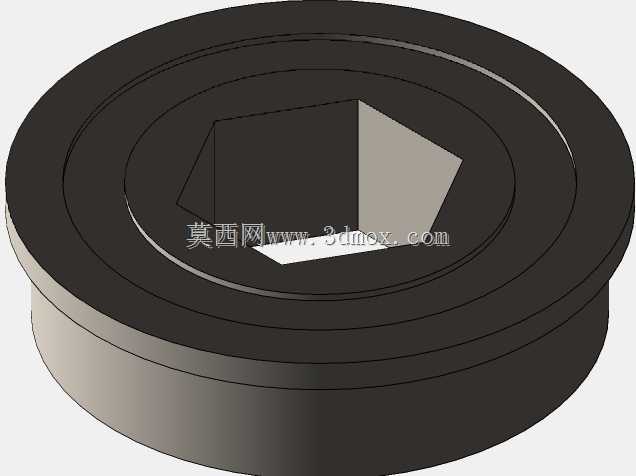

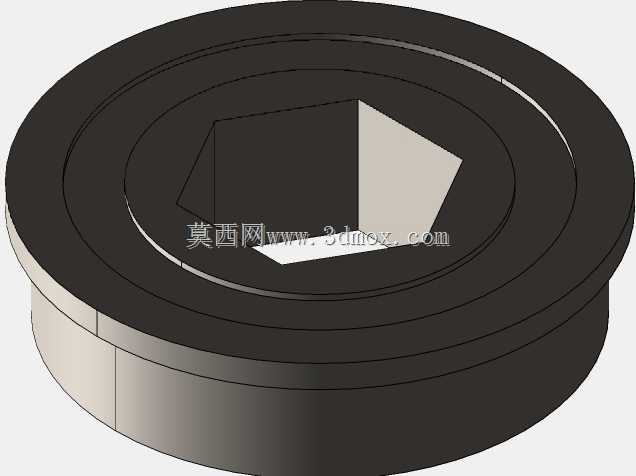

　　内六角孔的设计是这个轴承的核心功能点，和常规圆孔轴承不同，内六角孔直接和对应规格的六角传动轴配合，不需要在轴上加工键槽，也不需要额外的紧定螺钉做周向固定，扭矩传递完全靠六角面的贴合来实现，在小扭矩、频繁正反转的传动场景下，这种配合方式不会出现键连接的间隙冲击，也不会出现紧定螺钉松动导致的传动打滑问题。设计内六角孔的时候要注意，六角孔的对边尺寸公差要严格匹配对应六角轴的公差带，通常采用H7级的间隙配合，保证轴能顺利插入的同时，周向间隙控制在0.02mm以内，避免正反转切换时的空程误差。轴承本身的厚度控制在1/4英寸，这个厚度尺寸是经过实际场景验证的，在保证轴承滚道有足够长度支撑滚动体、满足额定动载荷要求的前提下，尽可能压缩轴向尺寸，适配紧凑型传动结构的空间要求。

　　从结构细节来看，轴承的法兰边和外圈的过渡位置要做微小的圆角处理，避免应力集中，因为在承受径向载荷的时候，法兰和外圈连接的位置是应力集中点，如果加工出尖锐的直角，在冲击载荷作用下很容易出现法兰边断裂的问题。滚道的设计要匹配对应尺寸的钢球，保持架采用一体式尼龙保持架，既能降低高速运转时的噪音，也能在轻量化的前提下保证滚动体的均匀间隔。安装的时候只需要把轴承从安装面板的一侧压入通孔，法兰边自然贴合面板端面完成轴向定位，六角轴直接穿入内孔就能完成传动连接，整个装配过程不需要额外的紧固件，也不需要调整轴向间隙，非常适合快拆式的机械结构，比如竞赛机器人需要快速更换轮组、调整传动比的场景，不用拆卸整个安装座就能完成轴承和轴的拆装维护。

　　在选型适配的时候要注意，这类轴承的额定载荷是针对小型轻载传动场景设计的，不适合用在重载冲击的大型传动设备上，它的优势就是紧凑、易装配、定位精度高，在小载荷、高装配效率要求的场景下，比标准轴承加分体法兰的方案可靠性高很多。建模的时候要注意还原法兰边的厚度、内六角孔的对边尺寸、轴承外径与法兰外径的差值，这些尺寸都是直接影响实际装配的关键尺寸，不能随意缩放或者修改，否则会出现安装干涉、轴无法插入、轴向定位失效的问题。另外，轴承的端面要保证和轴线的垂直度，法兰边的贴合面平面度要控制在0.01mm以内，避免安装后轴承出现倾斜，导致运转时卡滞、磨损加快的问题。
