户外越野双足脚踏式行走机构结构设计

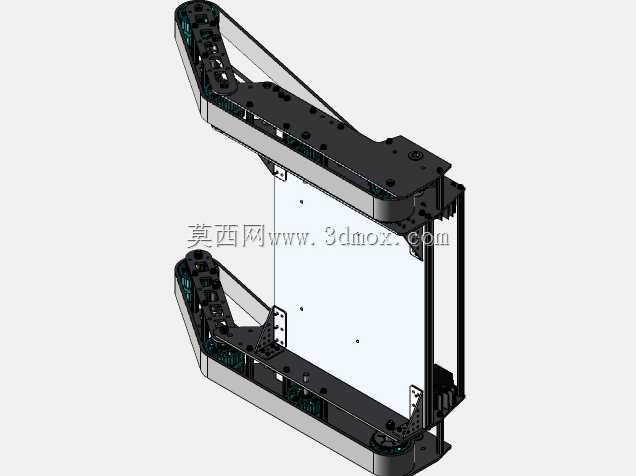

　　该行走机构主要面向非结构化户外地形的移动作业场景，可适配野外勘探、场地巡检、特种作业小型移动平台的行走需求，区别于传统轮式、履带式移动结构，双足脚踏式的接触形式能在碎石坡面、沟壑地形、松散沙土路面获得更稳定的支撑表现，避免轮式结构易打滑、履带结构易卡滞嵌石的问题。从结构功能来看，上下对称布置的两组机械足通过中部的安装基板实现刚性连接，基板预留了标准化的安装孔位阵列，可直接搭载控制模块、动力源、作业负载，不需要额外设计转接支架，降低整机集成的结构复杂度。每一组机械足都采用了镂空式的框架主梁设计，主梁沿足端到铰接点的方向做变截面处理，在足端接触地面的受力区域做局部加厚并设置加强筋，铰接安装位则镶嵌了耐磨衬套，降低反复摆动带来的磨损量，

　　同时主梁上均匀分布的减重孔在不损失结构抗弯强度的前提下，大幅降低了整体自重，能有效提升行走过程中的动态响应速度。设计过程中优先考虑了地形适配能力，机械足的摆动行程预留了足够的冗余量，单足上下摆动的幅度可覆盖150毫米以内的地形高差，当单侧足端接触凸起障碍物时，铰接结构可自适应调整足面的接触角度，让整个足端的防滑接触面完全贴合地面，不会出现点接触导致的应力集中或者侧滑问题。足端的接触表面做了防滑纹理设计，接触边缘做了圆弧过渡，避免在硬质路面行走时出现磕碰卡滞，也能在松软土质路面增大接触面积，降低接地比压防止下陷。从安装边界来看，中部安装基板的厚度为8毫米，四周的安装孔采用等间距排布，孔位公差按照H7级精度设计，

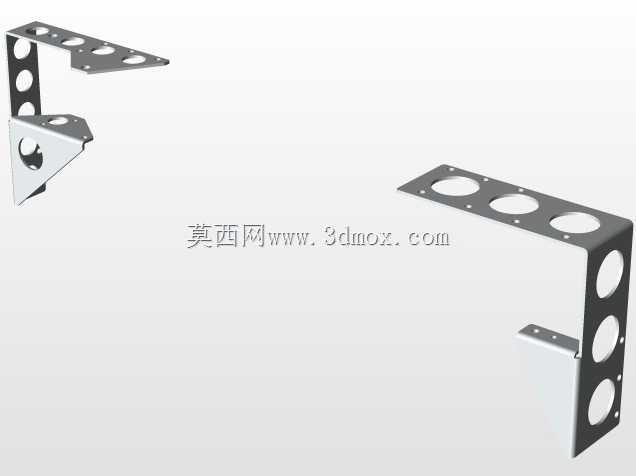

　　可兼容市面上主流的小型移动平台负载安装标准，整个机构的横向宽度控制在320毫米以内，纵向安装长度不超过480毫米，整体外轮廓没有突兀的外凸结构，在狭窄空间内穿行时不会出现结构剐蹭。传动部分的安装位隐藏在主梁的内侧空腔内，可同步带、连杆或者小型伺服直驱的传动方案，设计时已经预留了不同传动方案的安装孔位，不需要二次加工主梁结构即可完成动力组件的装配。结构的铰接点全部采用同轴度定位设计，上下两组机械足的铰接回转中心保持严格平行，避免行走过程中出现卡滞或者偏磨问题，所有的紧固件安装位都做了沉头处理，装配后螺栓头不会突出结构表面，既降低了行走过程中钩挂障碍物的风险，也让整体外观更加规整。在实际使用场景中，该结构可根据负载需求调整主梁的材质，

　　常规工况下采用6061铝合金加工即可满足强度要求，重载场景可更换为不锈钢或者高强度工程塑料材质，不需要修改整体结构尺寸。不同于传统的多自由度足式机器人结构，该脚踏式行走机构的结构件数量更少，传动链路更短，后期维护时只需要定期检查铰接位的衬套磨损情况即可，不需要复杂的多轴协同调试，对于入门级的移动机器人开发场景十分友好，也可作为教学实训类的机械结构案例，帮助学习者理解足式行走机构的受力逻辑与地形适配原理。结构设计阶段已经做了运动干涉校验，机械足在全行程摆动过程中，与中部安装基板、另一侧机械足之间都预留了足够的安全间隙，即使存在加工装配误差，也不会出现运动过程中结构碰撞的问题。
