六轴铰接式工业机械臂结构设计

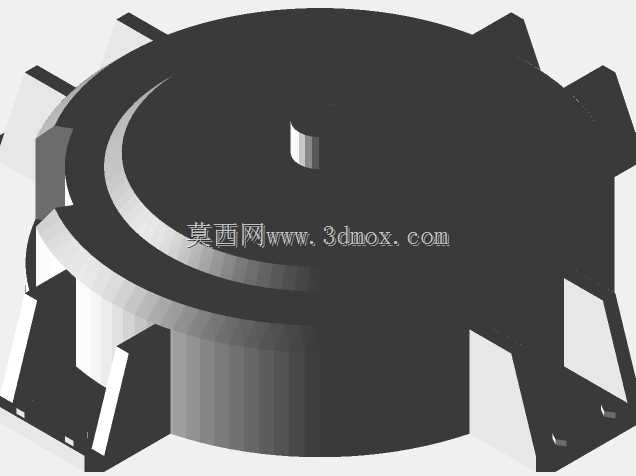

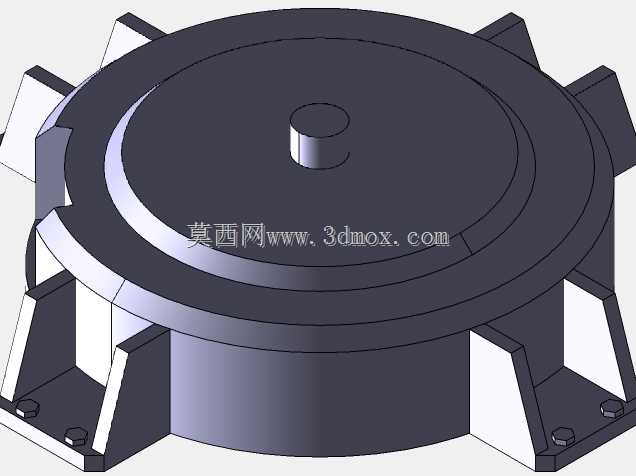

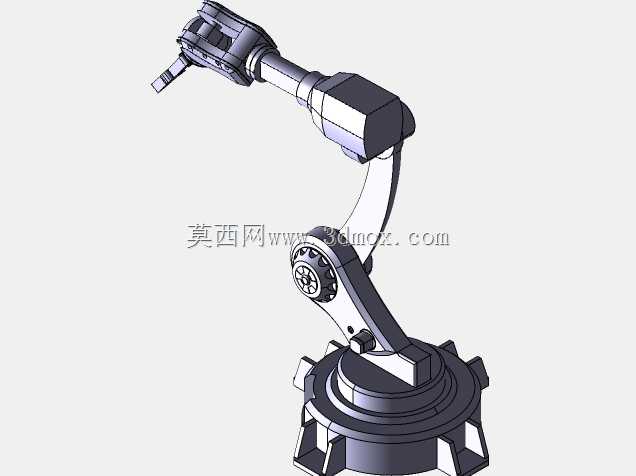

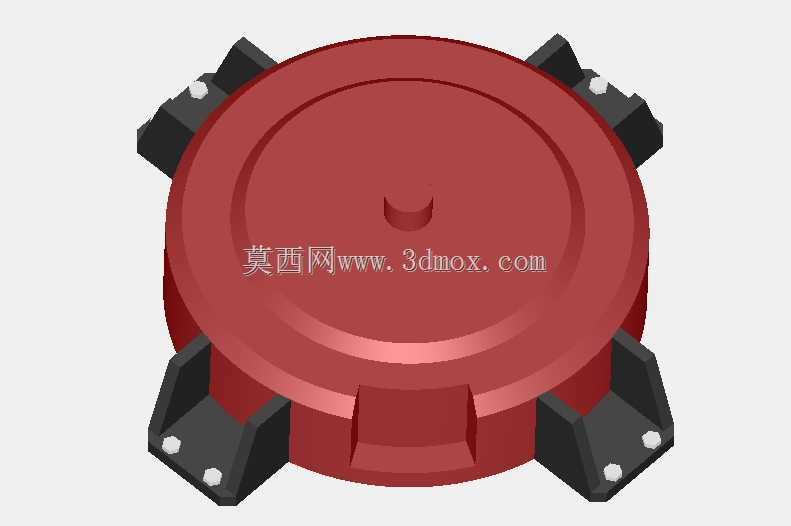

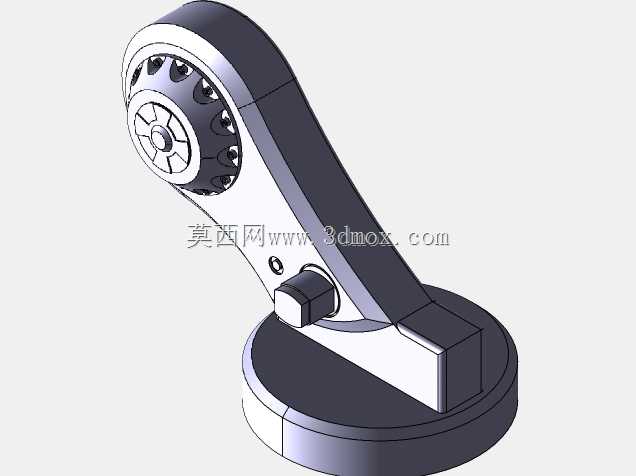

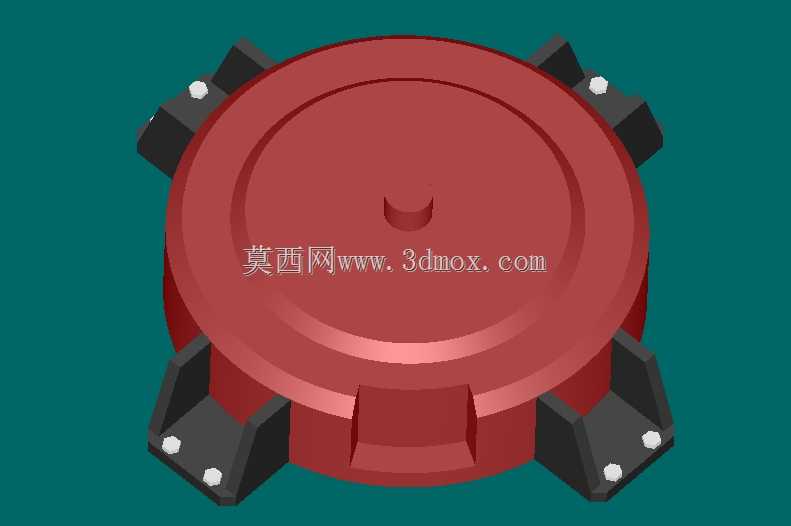

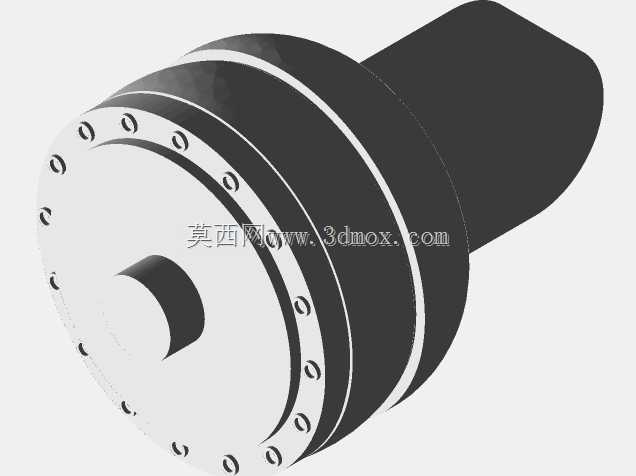

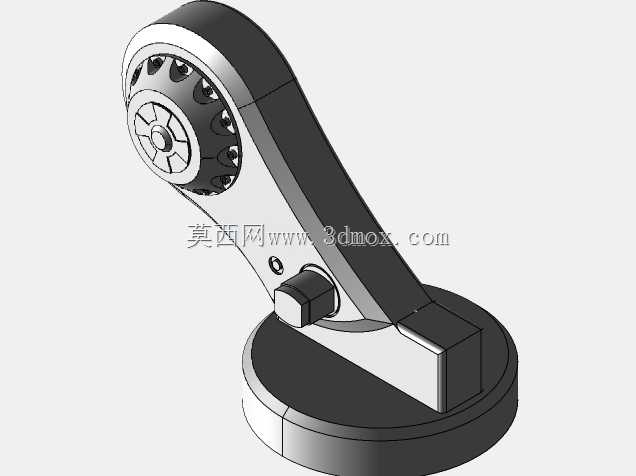

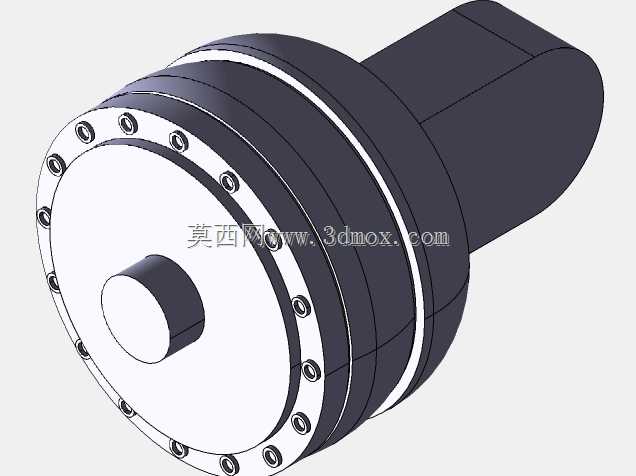

　　这款六轴铰接式工业机械臂的结构设计，首先要匹配离散制造场景里的多工位作业需求，不管是汽车零部件焊装线的上下料、3C电子产线的精密元件搬运，还是小型机加工工位的工件转序，都能通过关节自由度的组合覆盖常见作业半径内的空间点位。从实际落地的安装边界来看，底座采用方形法兰式安装结构，四个固定支脚分布在底座圆周方向，安装时需要在工位地面或设备机架上预留匹配的螺栓孔位，安装平面的平面度公差需要控制在0.1mm以内，避免底座固定后产生的装配应力传导到关节部位，长期运行出现关节精度偏移。底座内部预留了伺服电机与谐波减速器的安装腔体，一轴回转支承的选型匹配了整机最大负载下的倾覆力矩，即使末端夹持满负载工件做最大半径伸展动作，底座的回转精度也能稳定控制在±0.05mm范围内。

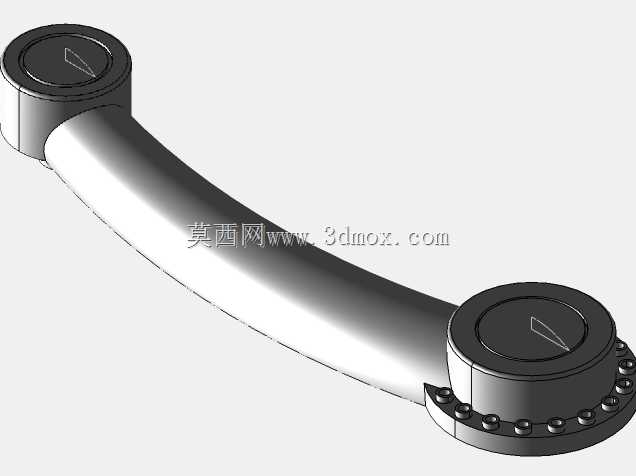

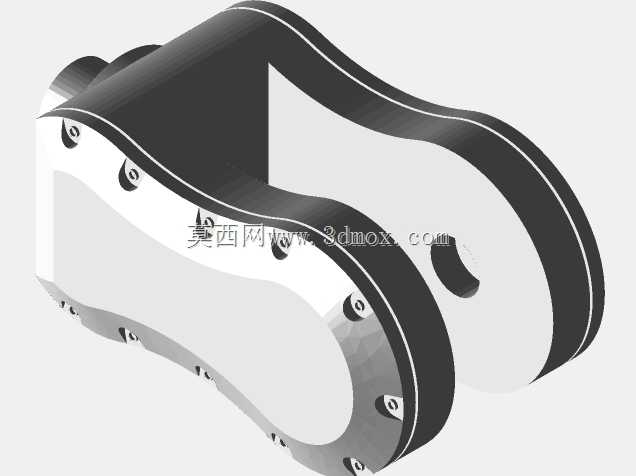

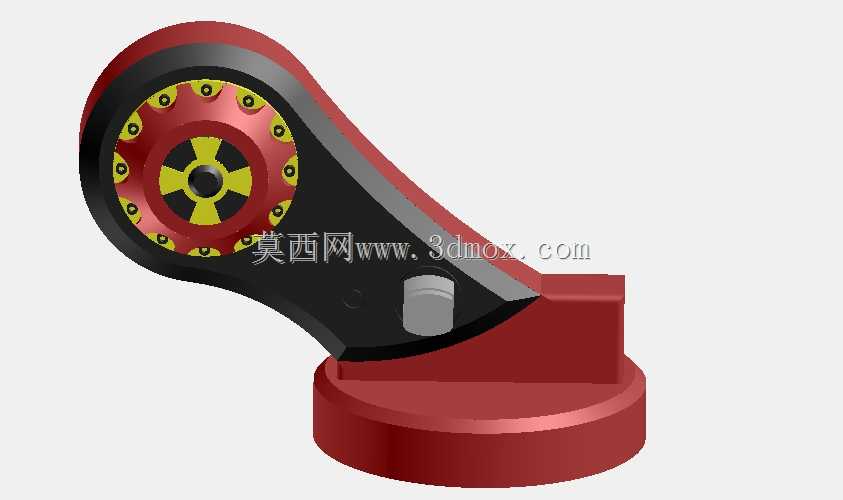

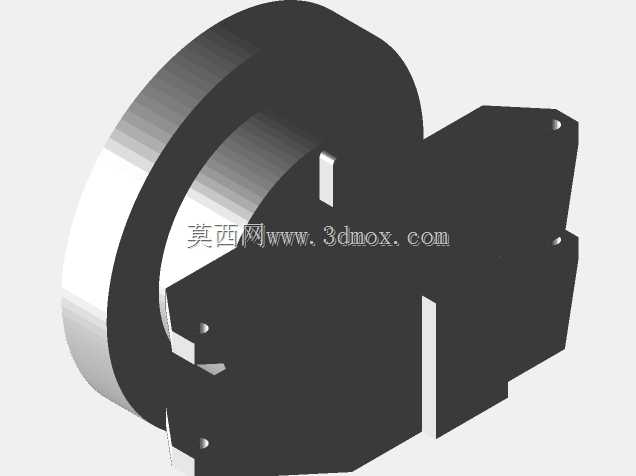

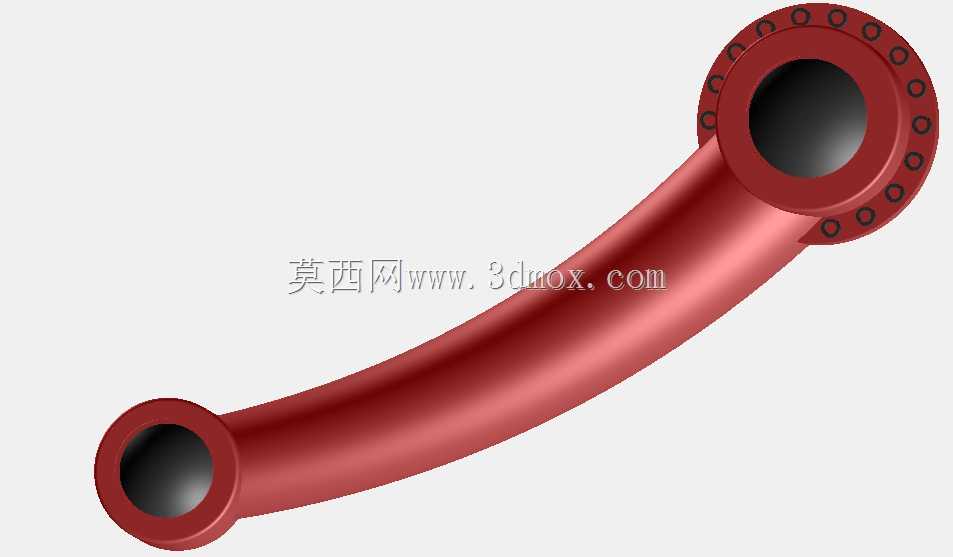

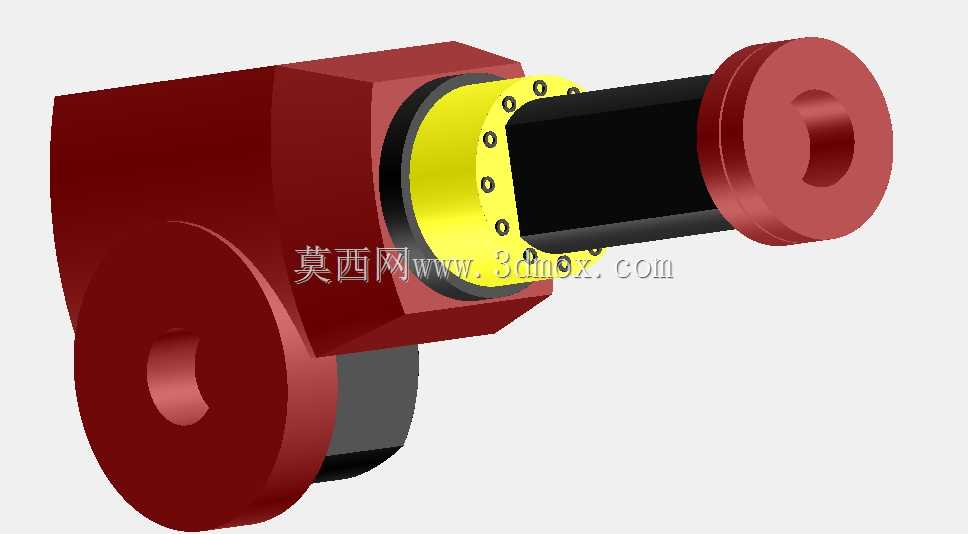

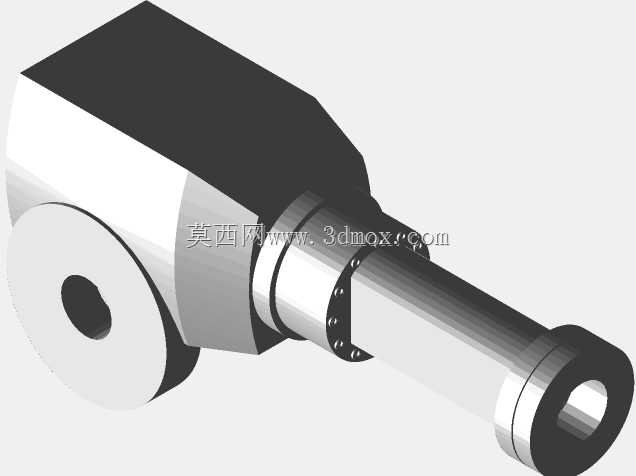

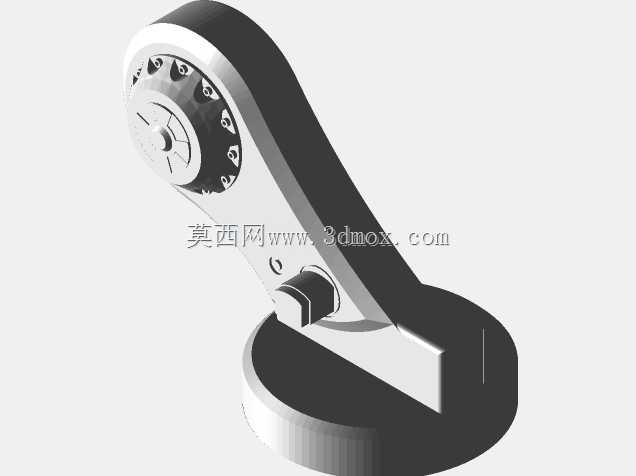

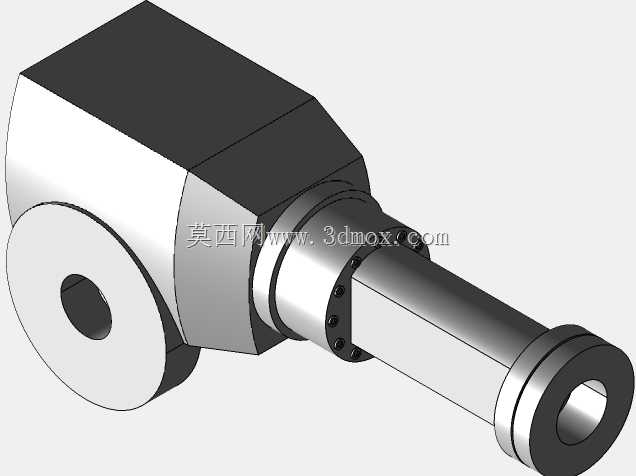

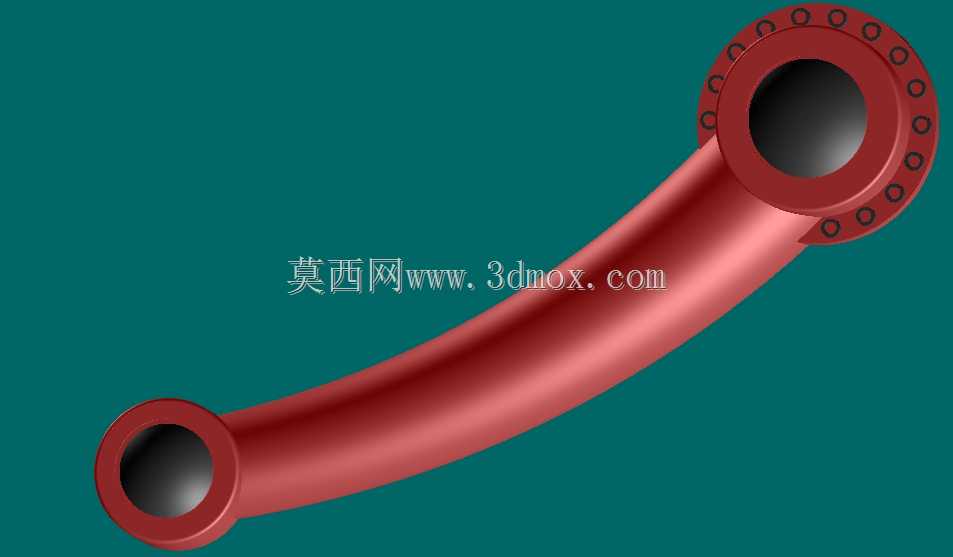

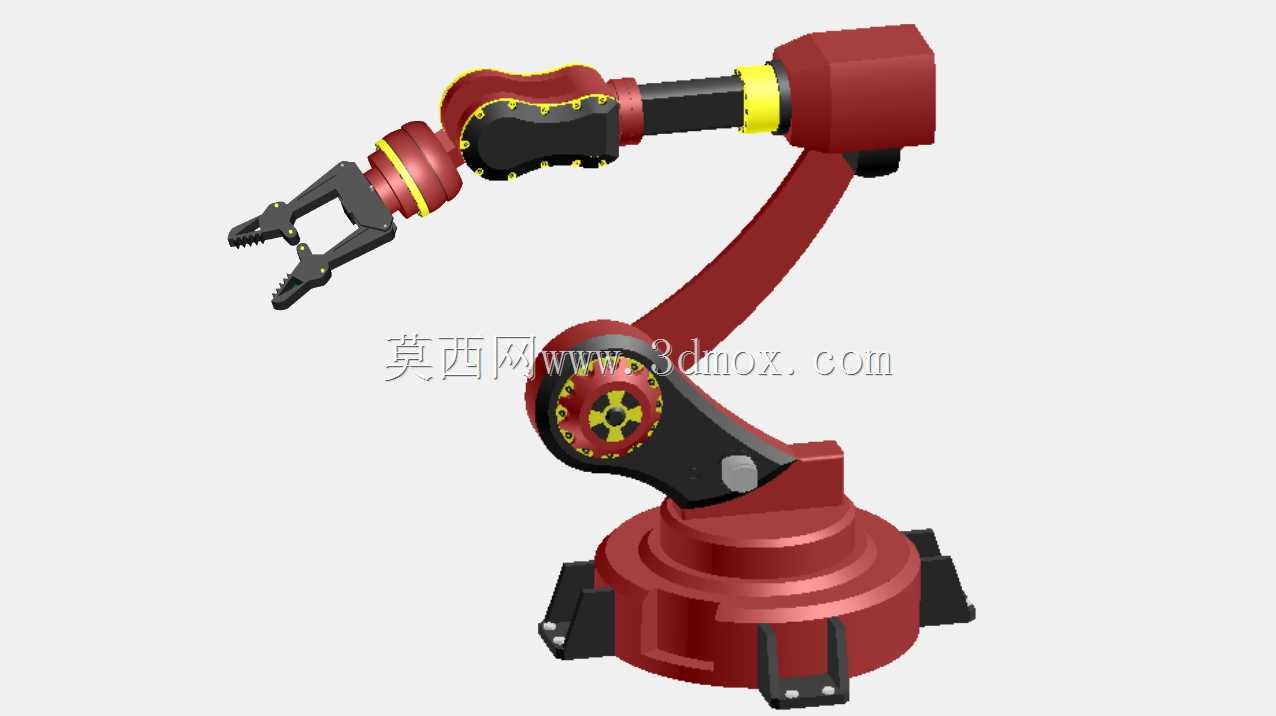

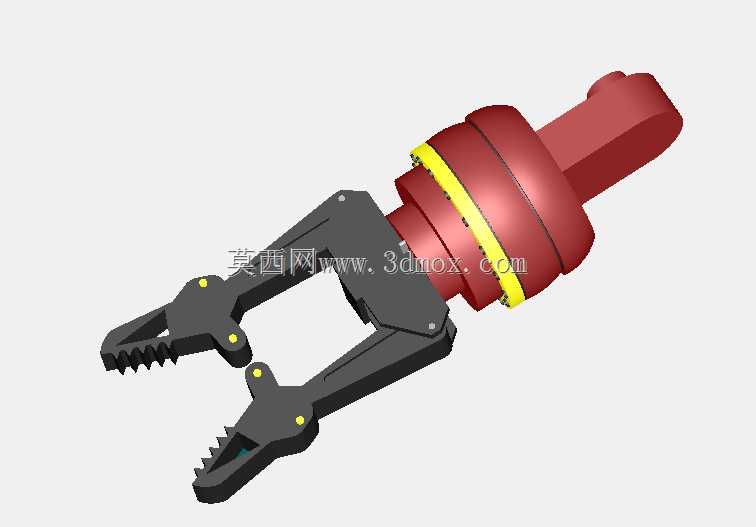

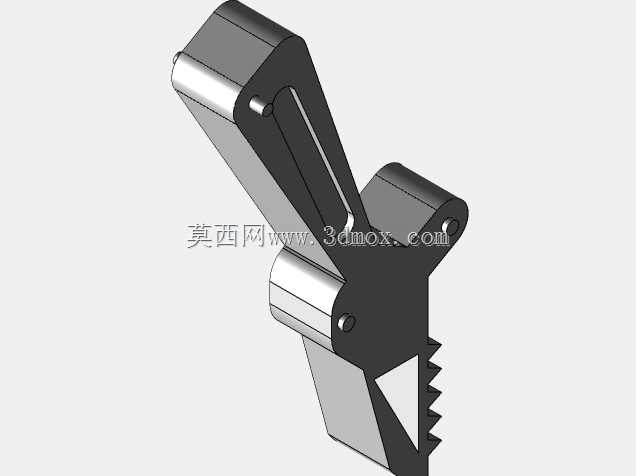

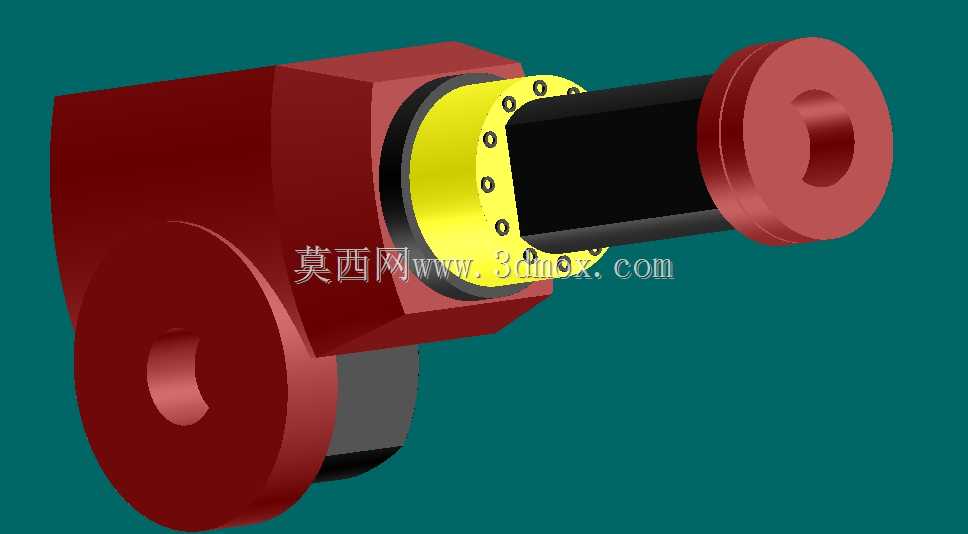

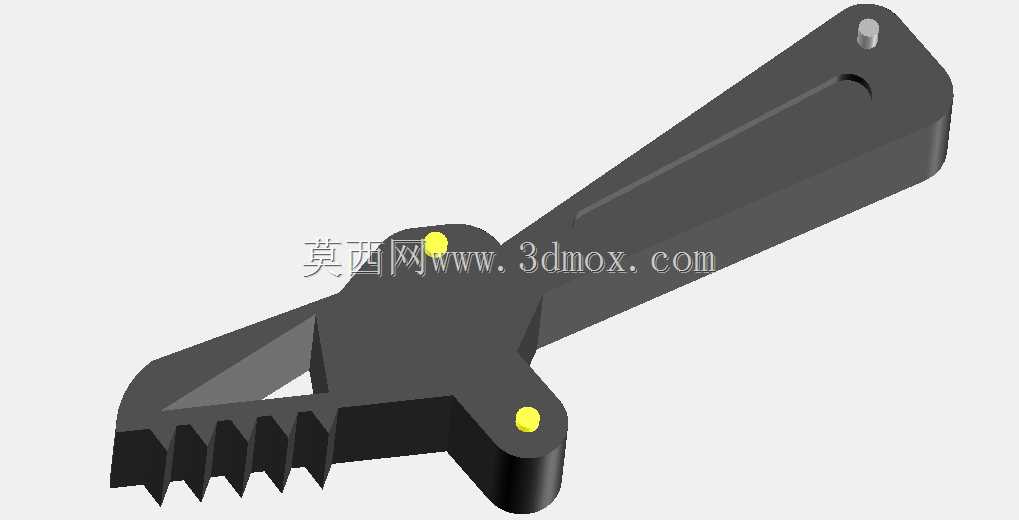

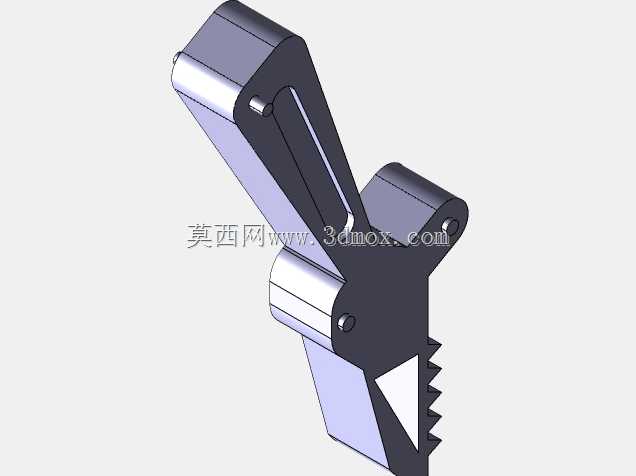

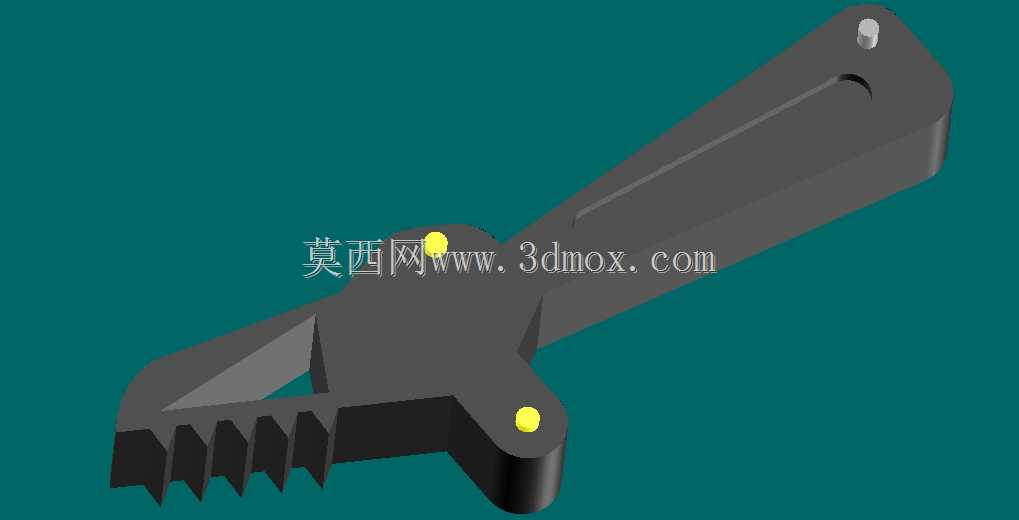

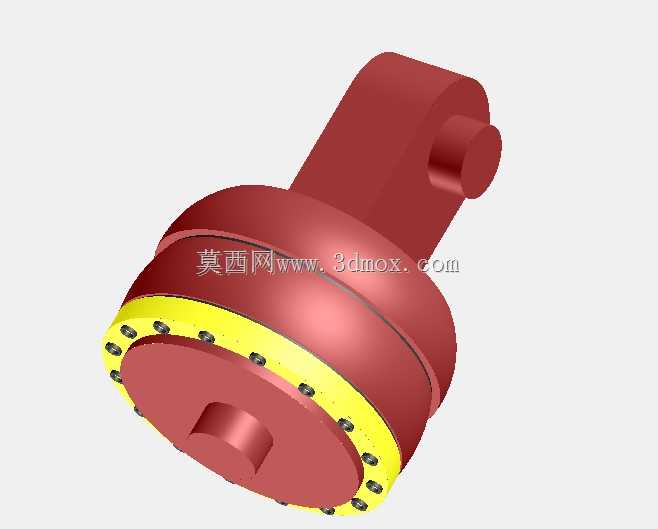

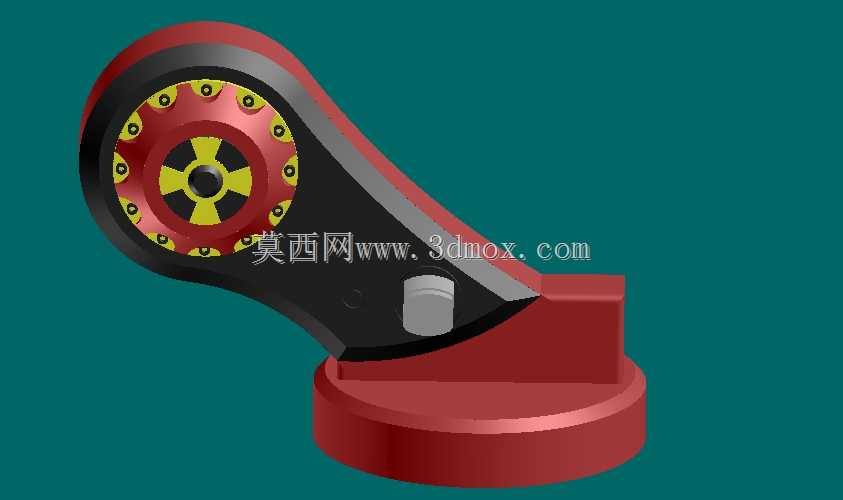

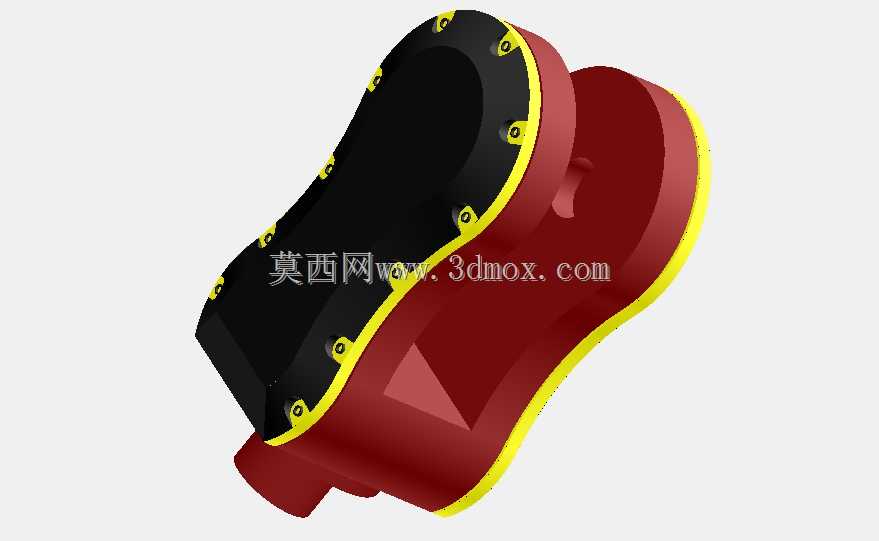

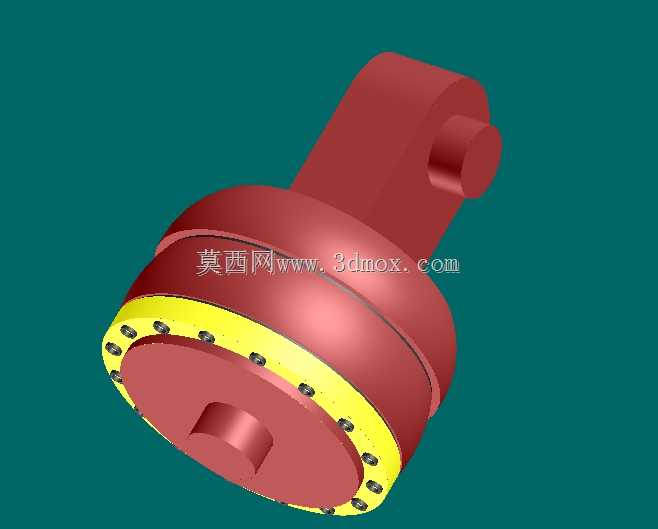

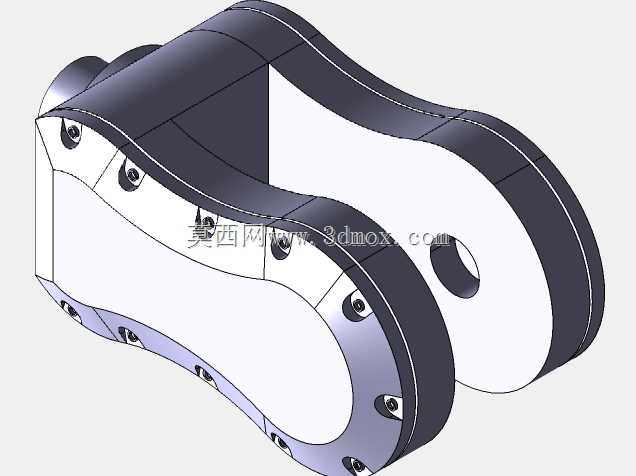

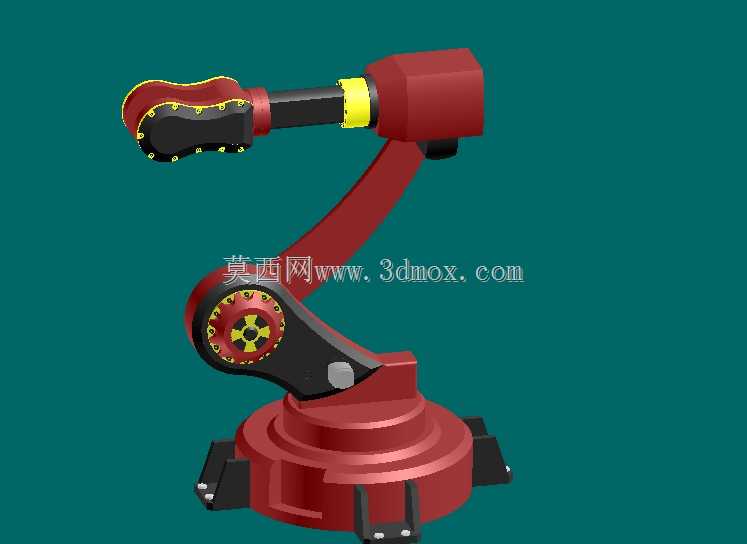

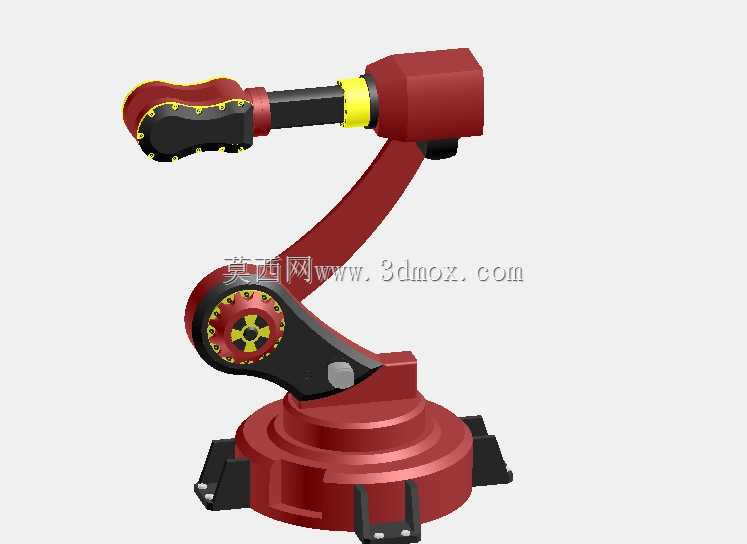

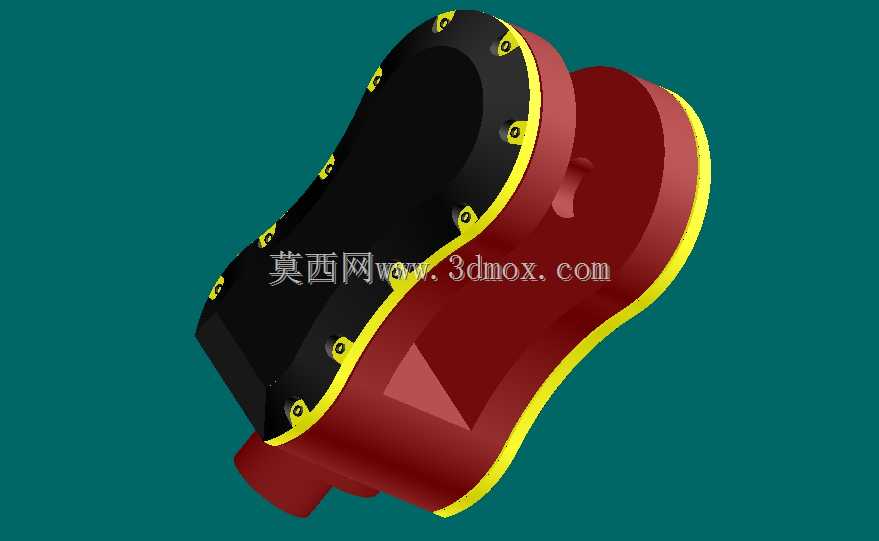

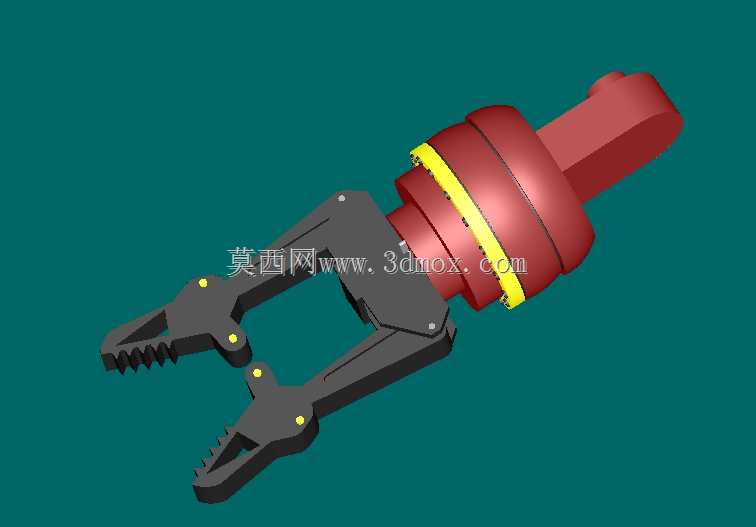

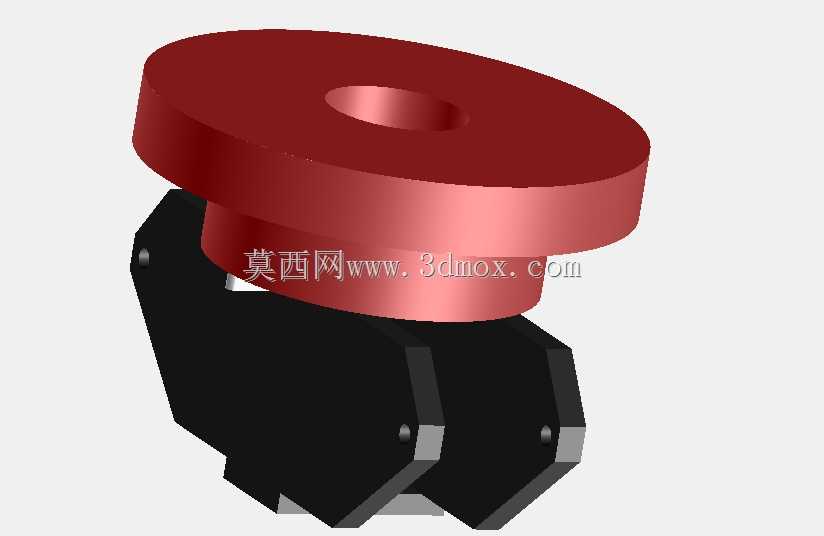

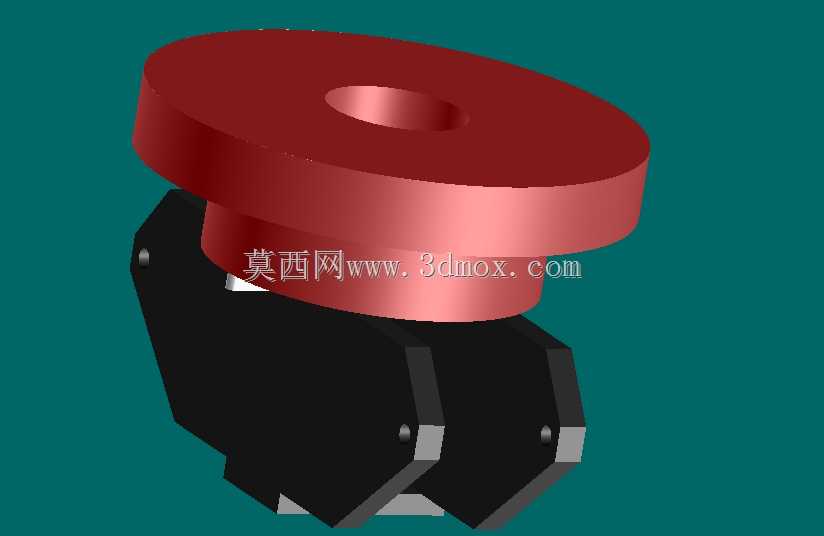

　　从关节结构的设计思路来看，大臂与底座连接的二轴、大臂与小臂连接的三轴，都采用了红黑配色的包覆式壳体设计，壳体内部除了布置伺服驱动单元、传动齿轮组之外，还预留了管线走线的中空通道，避免机械臂在多轴联动时管线与外部结构产生剐蹭磨损，关节部位的黄色装饰环实际是密封防护结构的标识区，对应位置安装了双唇式密封圈，能阻挡车间环境里的切削液飞溅、金属粉尘进入关节腔体，适配多数机加工、焊接车间的恶劣工况。小臂部分的四、五、六轴采用了紧凑化的结构布局，把末端回转的驱动单元尽量靠近腕部，减少小臂末端的转动惯量，提升高速点位运动时的响应速度，腕部连接的夹持器采用双指夹爪结构，夹爪的齿面做了防滑齿形设计，夹持金属毛坯件、硬质塑料工件时能提供足够的摩擦力，不会因为机械臂启停的加速度出现工件滑脱的问题。

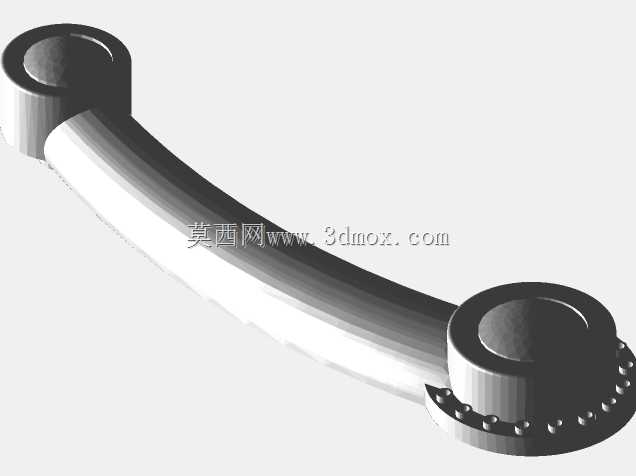

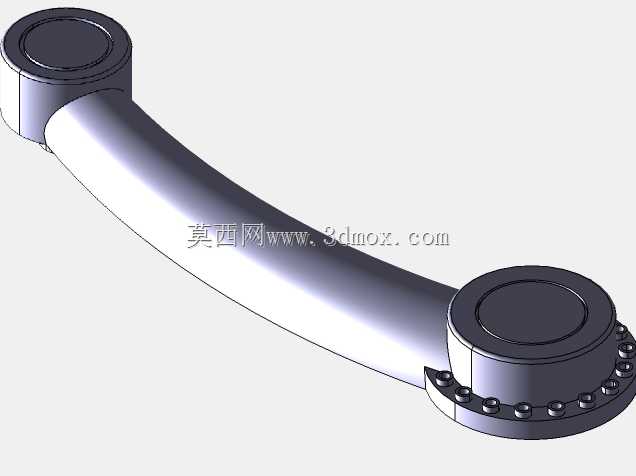

　　实际作业过程中，这款机械臂的各关节运动范围做了硬限位与软限位双重设计，一轴可以实现360度回转，二轴俯仰范围覆盖-90度到+120度，三轴俯仰范围覆盖-160度到+80度，腕部的三个轴也能实现接近全角度的姿态调整，不需要额外加装外部变位机构就能完成工件翻面、姿态调整的动作。设计时特意平衡了结构刚性与整机重量，大臂、小臂的主承力结构采用铸铝材质，在保证关节连接部位刚性满足负载要求的前提下，降低了运动部件的整体重量，减少了伺服电机的功率冗余，同时关节连接部位的轴承座采用一体化加工成型，避免拼接结构带来的装配误差累积。末端夹爪的安装接口采用标准的ISO法兰接口，用户可以根据实际作业需求更换吸盘、焊枪、打磨头等不同执行器，不需要对腕部结构做额外改造，适配多品类小批量生产的柔性产线需求。安装时需要注意，机械臂最大伸展半径下的作业空间要预留足够的安全距离，周边不能布置高度超过底座安装面1.2米的固定障碍物，避免机械臂做回摆动作时发生碰撞，同时底座的固定螺栓要采用8.8级以上的高强度螺栓，按照规定扭矩锁紧，定期检查螺栓预紧力，保证长期运行的结构稳定性。
