物流周转用木托盘配套钢制固定架

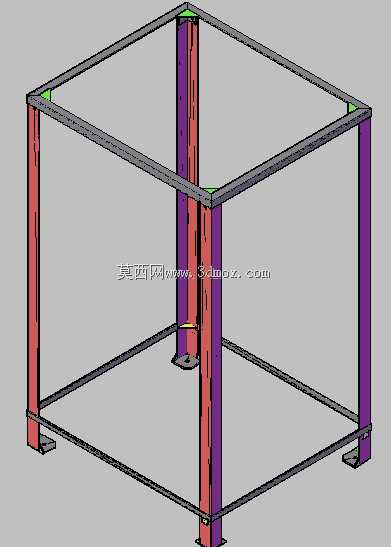

　　在生产制造车间的工序间物料转运、仓储环节的整托货物堆码、干线物流的带托运输场景里，这类配套木托盘使用的钢制固定架，是解决散件货物、软包装货物转运过程中移位、散落问题的常用载具部件。很多一线做结构设计的工程师在对接仓储物流载具需求时，经常会遇到木托盘本身仅能提供底部承载平面，无侧向约束的问题：当托盘上堆码的货物高度超过800mm，或是采用软质包装、无捆扎条件的工件时，叉车转运过程中的启停晃动、仓储堆码时的上层载荷偏移，都很容易造成货物滑落，既带来物料损耗风险，也会影响车间、仓库的通道通行安全。这款钢架的设计思路，完全围绕木托盘的通用适配性展开，没有采用复杂的一体化焊接箱型结构，而是采用四根竖向立柱配合上下两层矩形围框的框架式结构，

　　四根立柱的底部带有带安装孔的固定脚片，可以直接通过自攻螺丝或者抱箍件固定在标准木托盘的四个角部墩块上，不需要对原有木托盘做破坏性改造，适配市面上绝大多数1200mm1000mm、1100mm1100mm规格的通用平托盘。从结构受力的角度看，上下两层围框分别承担不同的功能：下层围框距离托盘承载面的高度控制在120mm-150mm区间，刚好卡在木托盘上层铺板的侧面位置，一方面可以对整个钢架的底部做定位约束，避免立柱受侧向力时出现根部外张变形，另一方面也能挡住托盘最底层的小件货物，防止其从托盘边缘的缝隙滑落；上层围框设置在距离托盘承载面1100mm-1200mm的高度位置，刚好匹配常规整托货物的堆码高度上限，对货物的上部形成侧向围挡，配合竖向立柱的支撑，即使托盘在转运过程中出现一定角度的倾斜，货物也不会越过围框掉落。立柱采用的是矩形空心型钢截面，相比等重量的角钢、槽钢构件，矩形管的两个轴向抗弯截面模量更均衡，不管是来自托盘长度方向还是宽度方向的侧向冲击力，都能提供一致的抗变形能力，同时空心结构也能控制整个钢架的自重，不会给木托盘增加过多的额外载荷，避免降低托盘的额定承载能力。四个角部的立柱与上下围框的连接位置，都加焊了三角形的加强筋板，这个细节设计是考虑到实际使用中，叉车司机操作时难免会出现托盘与周边货架、设备的刮碰，角部是最容易受冲击的位置，加焊筋板后可以有效避免围框与立柱的焊缝在反复冲击下开裂，延长结构的使用寿命。在安装边界上，

　　这款钢架的所有外轮廓尺寸都控制在木托盘的额定外廓尺寸以内，不会超出托盘的边缘，这样在整托货物上架存储、带托装入集装箱或者货运车厢时，不会因为钢架外凸影响托盘的正常码放，也不会和货架的横梁、立柱片发生干涉。实际使用过程中，这种钢架不需要配合额外的捆扎带就能实现货物的侧向约束，对于需要频繁周转、快速装卸的生产物料来说，能省去每次捆扎、拆捆的辅助作业时间，提升工序间的物料转运效率；对于仓储环节来说，带钢架的木托盘可以实现2-3层的稳定堆码，上层托盘的底部可以直接落在下层钢架的上层围框上，不会直接压在下层的货物上，适合那些包装承压能力有限的货物存储。设计过程中也充分考虑了不同使用场景的适配性，如果是用于食品、医药行业的洁净车间使用，

　　钢架表面可以做喷塑或者镀锌处理，避免锈蚀脱落污染物料；如果是用于重型机加工车间的工件转运，可以适当加大立柱和围框的型材壁厚，提升整体的抗冲击和承载能力，整个结构的模块化程度很高，所有构件都是标准型材下料焊接而成，加工难度低，后期如果出现局部构件变形，也可以快速切割更换，不需要整体报废，能有效降低企业的载具采购和维护成本。很多工程师在设计这类载具时容易陷入过度设计的误区，比如添加可折叠结构、复杂的锁紧机构，反而会提升结构的故障率，这款钢架采用的纯焊接固定结构，没有活动铰接部件，在车间、仓库的复杂使用环境下，不会出现铰接点锈蚀、卡滞的问题，长期使用的可靠性更高，虽然是看似简单的框架结构，但每个尺寸的设定、每个节点的加强设计，都是从一线物流转运的实际痛点出发，没有冗余的功能设计，完全服务于货物固定、辅助转运的核心用途。
