教学演示用小型压路机构造模型

　　该模型还原了小型手扶式压路机的核心构造逻辑，可用于工程机械原理教学、结构认知实训场景，帮助初学者快速理解压实设备的动力传递、行走与压实施工的联动关系。从实际工程应用来看，真实的小型压路机多用于市政道路修补、小区景观路面压实、人行道铺装作业、狭窄场地土方压实等场景，无法进入大型压路设备的狭小施工区域，这类小型设备依靠自重配合滚轮的静压力，将铺设的沥青混合料、砂石垫层、土方表层压实到规定的密实度，避免路面后期出现沉降、开裂、起砂等问题。

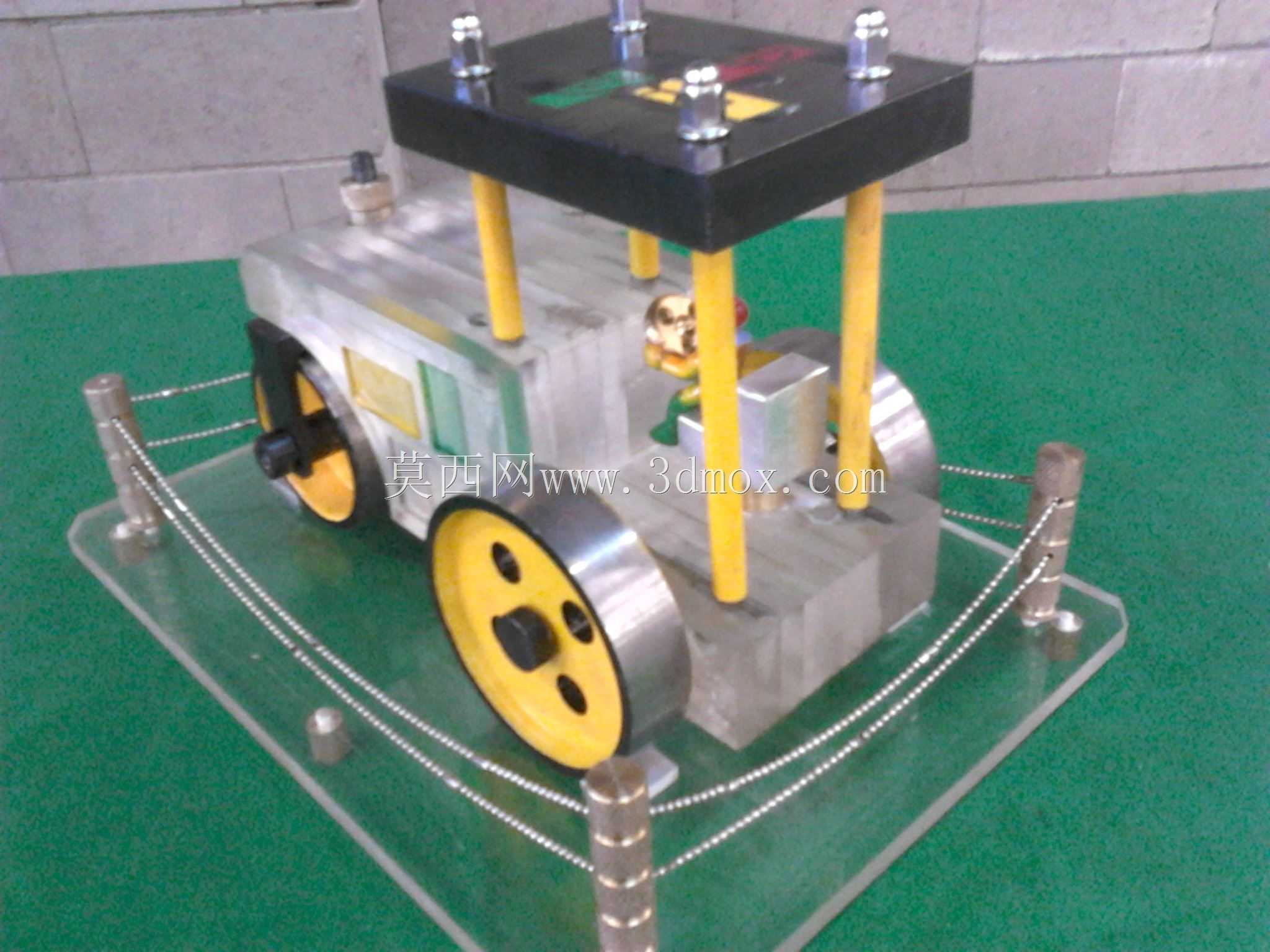

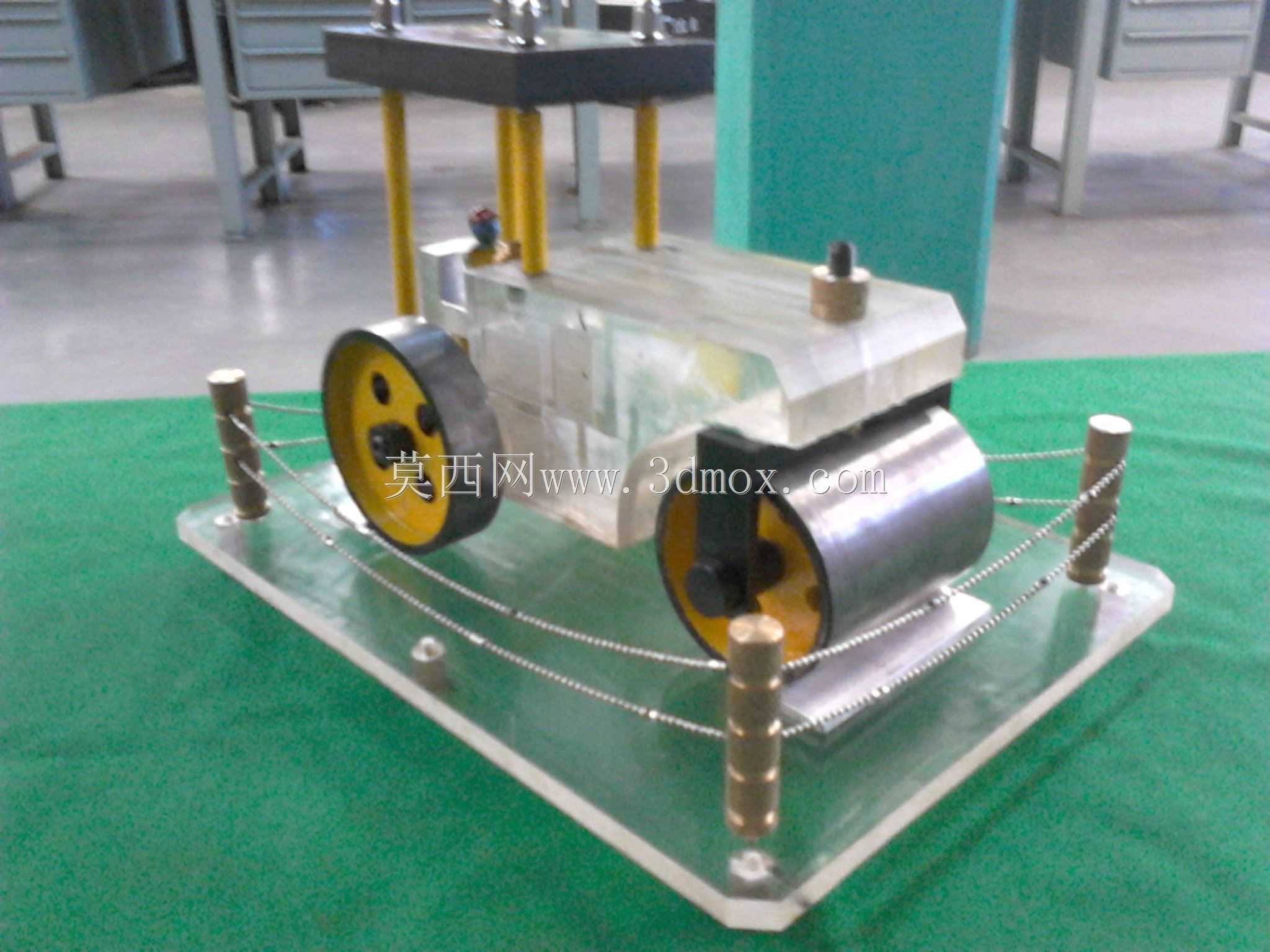

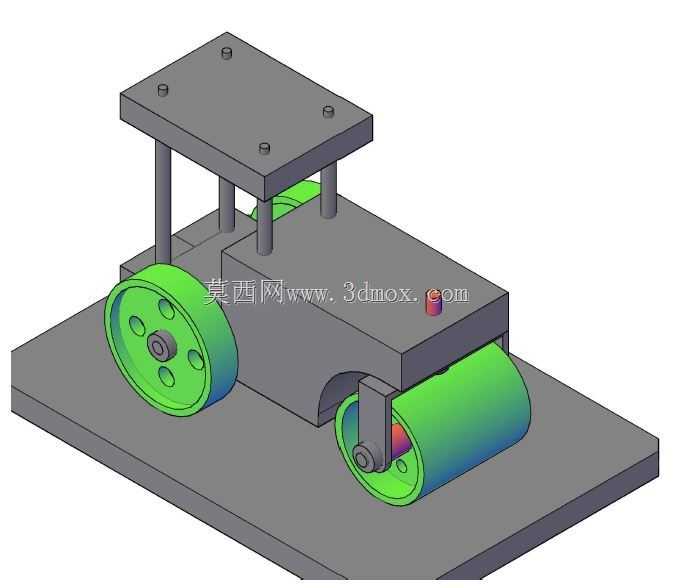

　　模型在设计时，优先还原了核心功能模块的布局：前部采用钢制光面压轮作为压实执行部件，对应真实设备的前钢轮结构，该部件直接接触作业面，承担主要压实载荷；后部设置两个带轮缘的行走轮，对应真实设备的后驱动轮结构，负责设备的行走转向与行进动力传递。机身主体部分预留了动力安装位，可直观展示动力单元如何通过传动结构分别连接前压轮与后行走轮，还原设备行走与压实作业的动力分配逻辑。

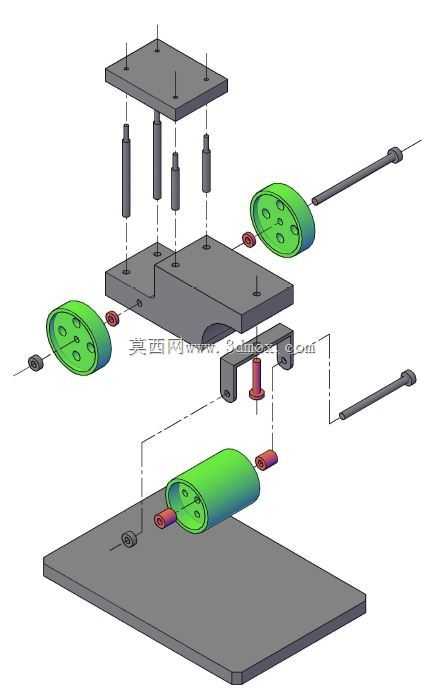

　　从结构设计思路上，模型采用透明材质制作机身护罩，能够直接观察到内部的传动链路布局，省去了真实设备的外壳遮挡，方便教学过程中直接讲解齿轮传动、轴系连接的布置方式。支撑立柱采用等距分布的立式结构，模拟真实设备的操作扶手安装基座，上部平台对应真实设备的操作面板与扶手安装位，还原了操作人员的操作站位对应的结构布局。底座采用透明平板搭配围栏式链条与铜质立柱，模拟设备的展示防护边界，同时固定整个模型的轮系与机身结构，避免部件移位。

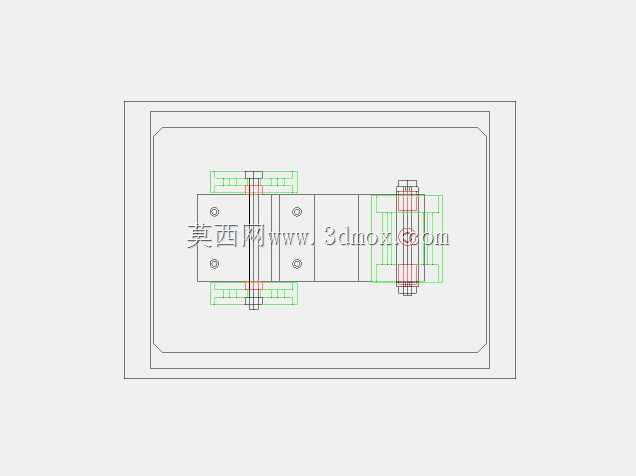

　　从安装边界与尺寸逻辑来看，模型的轮系间距、压轮直径与行走轮直径的比例，参考了真实小型手扶压路机的尺寸比例进行缩放，压轮宽度与轮距的比例符合实际设备的作业宽度与行走稳定性要求：压轮宽度大于行走轮轮距，保证压实作业时不会出现漏压区域，同时行走轮的布置位置不超出压轮的作业宽度边界，适配狭窄场地的转向需求。模型的机身重心布置在前后轮的中心偏前位置，对应真实设备将重心向压轮偏移的设计逻辑，保证压轮能够获得足够的下压力，提升压实效果，同时避免设备行进时出现翘头失稳的问题。

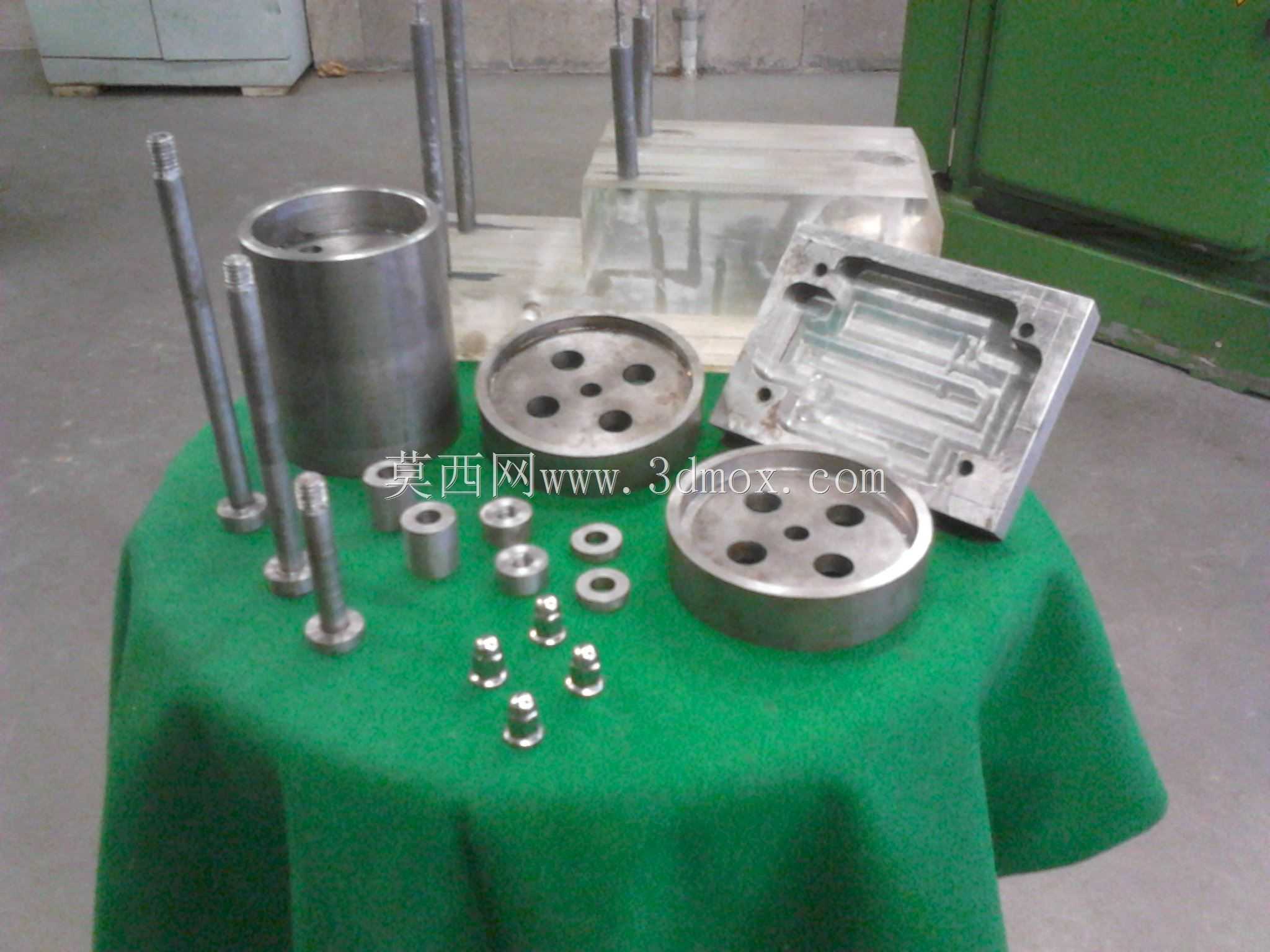

　　在功能特性还原上，模型保留了真实压路机的核心运动逻辑：前压轮可绕自身轴线自由转动，后行走轮同样具备转动自由度，能够模拟设备的行进过程，机身与轮系之间的连接结构还原了真实设备的减震与支撑逻辑，可直观展示设备作业时的部件相对运动关系。不同于真实设备的厚重金属结构，模型采用轻量化的透明材质与金属部件结合，既保证了结构强度满足演示需求，又能让内部结构清晰可见，适配教学场景下的认知需求，无需拆解即可观察到核心传动与支撑结构的布置方式，适合用于职业院校工程机械专业的入门结构认知、三维建模教学的参照样例，帮助学习者快速建立对小型压实设备的整体结构认知，理解各部件的功能对应关系与布局逻辑。
