带脚轮斜开门式电机防护机架结构设计

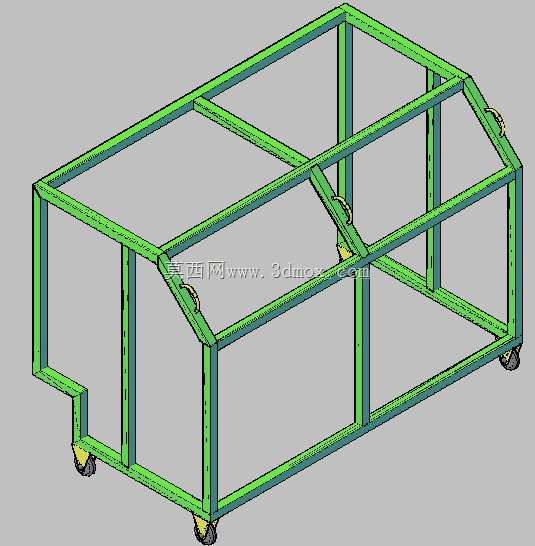

　　在车间生产设备布局、临时产线搭建以及小型动力单元配套的场景中，电机外露带来的安全隐患一直是现场管理需要重点关注的问题，这款带脚轮的斜开门式防护机架，正是针对这类场景设计的电机外围防护承载结构。不同于固定式的电机防护罩，这款结构采用框架式设计，整体以标准型材拼接成型，底部预留了电机安装的固定点位，可适配常规卧式安装的中小型电机，框架底部四角配置万向脚轮，其中两个带刹车结构，既可以满足整组动力单元的灵活移位需求，在定位后也能通过刹车锁止避免设备运行时的滑移。

　　从结构设计逻辑来看，框架主体采用矩形截面型材做受力主梁，横向与纵向的型材通过角件连接，整体形成稳定的六面体笼式结构，相比薄板折弯的防护罩，框架式结构的抗磕碰能力更强，即便车间内有工件、转运小车意外剐蹭，也不容易出现变形失效的问题。框架的正面采用斜向开门设计，斜置的门体通过合页与侧梁连接，门上配置拉手结构，日常需要对电机进行接线、点检、散热清理的时候，不需要拆除整个防护结构，直接开启斜门即可操作，斜置的门体相比垂直门体，在开门时不会占用过多正面的操作空间，在设备排布紧凑的车间内，这种设计能有效减少操作时的空间干涉。

　　框架的尺寸设计充分考虑了常规中小型电机的安装边界，内部净空尺寸预留了电机本体、接线盒以及散热风罩的安装空间，底部的安装梁上开有长条调节孔，可适配不同安装孔距的电机固定需求，不需要额外打孔就能完成电机的装夹固定。框架底部的脚轮安装位做了局部加强，因为电机本身自重较大，加上运行时的振动载荷，脚轮连接位置如果没有加强结构，长期使用很容易出现型材连接处开裂的问题，设计时在脚轮安装座与主梁之间增加了加强角撑，将竖向载荷均匀分散到相邻的两根纵梁上，提升整体的承载稳定性。

　　在实际使用场景中，这类防护机架既可以单独配套单台电机做独立防护，也可以多组拼接搭配小型皮带输送线、简易加工工位做动力端的防护单元，框架的型材表面做了喷塑处理，绿色的表层既可以起到车间内的安全警示作用，也能隔绝车间内的切削液、粉尘对型材表面的腐蚀，延长结构的使用寿命。框架的顶部预留了拓展安装孔位，后续如果需要加装警示灯、控制按钮盒或者走线槽，不需要额外钻孔，直接利用预留孔位就能完成附件安装，减少现场改造的工作量。

　　考虑到电机运行时的散热需求，框架式结构本身没有封闭的侧板，空气可以在框架内部自由流通，不会因为加装防护结构导致电机散热不畅出现温升过高的问题，相比全封闭的防护罩，这种开式框架结构在保障安全防护的前提下，最大程度保留了电机的自然散热能力，不需要额外加装散热风扇就能满足电机长期运行的散热要求。门体与框架之间预留了足够的间隙，即便框架因为长期承重出现微小的形变，也不会出现门体卡滞无法开启的问题，合页位置采用可调节的连接结构，后期如果出现门体错位，只需要微调合页的固定螺丝就能完成校正，不需要整体更换配件。

　　从安装适配的角度来说，这款框架的底部安装梁高度经过测算，安装脚轮之后，电机的输出轴中心高与常规配套的减速机、输送线辊筒中心高匹配，不需要额外加装调整垫就能完成轴系对接，减少现场安装时的调整工作量。框架的整体重量控制在合理范围内，两名现场操作人员就能完成整组结构的移位与对位，不需要借助起重设备，非常适合小型加工厂、临时产线以及设备改造项目的快速部署需求。
