车间成品存储方管框架式托盘

　　做车间现场工艺布局这么多年，成品暂存环节的工位器具选型一直是容易被忽略的细节，这款框架式托盘的结构设计，刚好踩中了机加、装配类车间成品周转存储的核心痛点。先从实际应用场景说，这类托盘主要用在车间成品检验合格后的暂存区、线边缓存位以及成品出库前的待发区，区别于常规的平面栈板，它的框架结构能避免堆叠成品时出现的侧滑、磕碰问题，尤其是针对带规整外包装的箱体类成品、组装完成的小型部件总成，码放时不需要额外做围挡防护，能直接利用框架的竖向杆件做侧向限位，减少周转过程中的物料损耗。

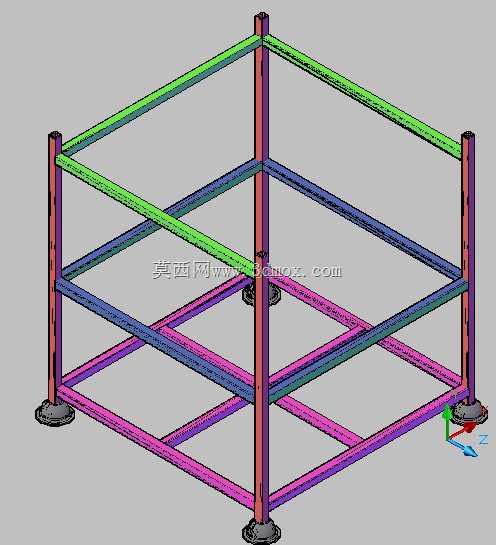

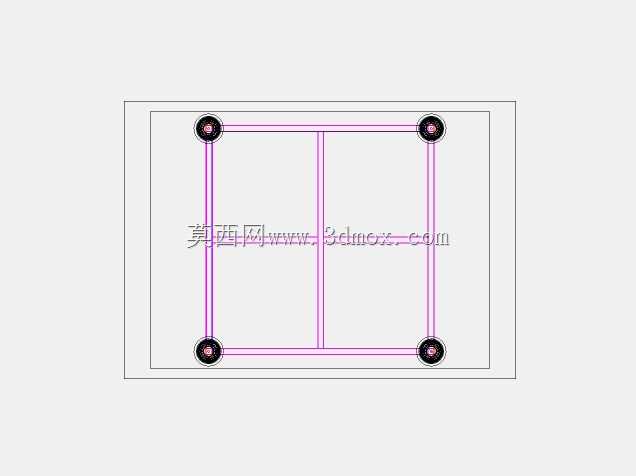

　　从结构设计思路来看，整个框架采用标准矩形方管做焊接拼接，没有复杂的冲压件或者定制异型材，所有杆件的连接节点都采用满焊后打磨的处理方式，避免应力集中导致的框架变形，毕竟车间里用液压叉车、电动托盘车叉取转运时，启动、制动的惯性冲击力会直接作用在底部承力梁上，底部的承力框架做了双层方管交叉排布，叉取通道的净空尺寸完全符合国标托盘车的叉齿高度与间距要求，不管是手动液压车还是电动堆高车都能直接适配，不需要额外做适配改造。四个竖向支脚的底部都加装了可调式脚杯，这点设计非常贴合车间实际地面情况——很多生产车间的环氧地面并不是完全水平的，尤其是使用年限久的厂房，地面存在3-5mm的高差很常见，可调脚杯能单独调整每个支脚的高度，让整个托盘框架保持水平，避免码放成品后出现框架倾斜、物料滑落的问题，同时脚杯的橡胶底座能减少框架与地面的硬接触，避免拖动托盘时刮花环氧地坪，也能降低转运时的碰撞噪音。

　　再看安装边界与外形尺寸的适配逻辑，整个框架的长宽尺寸参考了标准托盘的模数设计，刚好能匹配常规货运货车的内部装载宽度，成品装车时不需要额外调整码放间距，能最大化利用车厢的装载空间；框架的竖向高度没有做过高设计，控制在人工码放的舒适作业高度范围内，操作人员站在地面就能完成最上层物料的码放与取拿，不需要借助登高梯，既提升了作业效率，也规避了登高作业的安全风险。框架的上层横杆与中层横杆的排布，不是随意设置的间距，而是对应了常见成品包装箱的堆码高度，每层横杆刚好能托住上层码放物料的底部侧边，就算码放四层标准尺寸的成品箱，侧向的挤压力也会被横杆分散，不会出现箱体外鼓变形的问题。

　　从功能特性上看，这款托盘没有多余的复杂机构，整体是纯焊接框架结构，后期维护成本极低，不需要定期给活动部件加注润滑脂，也不存在易损件需要频繁更换的问题，哪怕使用过程中某根方管被叉车碰撞变形，也能直接通过切割更换杆件的方式快速修复，不需要整体报废。框架表面做了喷塑处理，不同杆件的颜色区分不是为了美观，而是做了功能分区标识：竖向支脚用醒目的颜色做标识，能让叉车司机在叉取时快速对准托盘位置，减少碰撞概率；横向承力杆的颜色区分，能让现场作业人员快速识别不同高度的承力层，码放物料时能快速判断堆码高度是否超出限位。另外，整个框架的顶部四个角没有做外凸的尖锐结构，所有杆件的端部都做了封头处理，避免作业人员经过时被尖锐边角刮伤，符合车间安全生产的防护要求。

　　在实际选型适配时，还要结合存储物料的单重核算框架的方管壁厚，比如存储单箱重量超过50kg的重型成品，底部承力梁的方管壁厚要适当加厚，叉取位的加强梁要做额外的三角筋加固，避免长期重载后出现底部梁下弯变形的问题；如果是用于洁净车间的成品存储，框架表面要做不锈钢材质或者防静电喷塑处理，避免产生积尘或者静电积累。这款托盘的结构还具备很好的拓展性，如果需要存储不同尺寸的物料，只需要调整横向、竖向杆件的排布间距，不需要改动整体的连接结构逻辑，能快速衍生出适配不同物料规格的同系列工位器具，减少设计重复工作量。
