建筑围护结构预制混凝土柱结构设计

　　在民用与工业建筑的外围护墙体施工环节，预制柱作为承担墙体侧向荷载、固定墙板位置的核心受力构件，其结构合理性直接影响围护系统的安装精度与长期服役稳定性。不同于现浇混凝土柱的现场支模浇筑工艺，这类预制柱在构件厂完成标准化浇筑养护后运输至现场装配，能大幅缩短现场施工周期，减少现场湿作业带来的环境污染与养护等待时间，尤其适配装配式建筑的快装施工需求。

　　从结构功能来看，该预制柱需要同时承担三方面作用：一是作为外围护墙板的竖向支撑构件，承受墙板自重带来的竖向压应力，设计时需根据对应墙板的面密度、单块墙板覆盖高度计算竖向荷载取值，确保柱体截面的混凝土抗压强度满足荷载组合下的承载力要求，避免长期荷载作用下出现柱体压缩变形导致墙板接缝开裂；二是承担风荷载、地震作用下的水平侧向力，柱体与主体结构梁、基础的连接节点需具备足够的抗剪、抗弯承载力，能将水平荷载有效传递至主体承重结构，防止围护墙板在极端荷载下出现脱落、移位风险；三是为墙板安装提供精准的定位基准，柱体侧面的安装卡槽与墙板侧边的凸榫结构匹配，安装时无需额外搭设复杂定位支架，仅需将墙板沿卡槽滑入即可完成初步定位，大幅降低现场安装的对位难度。

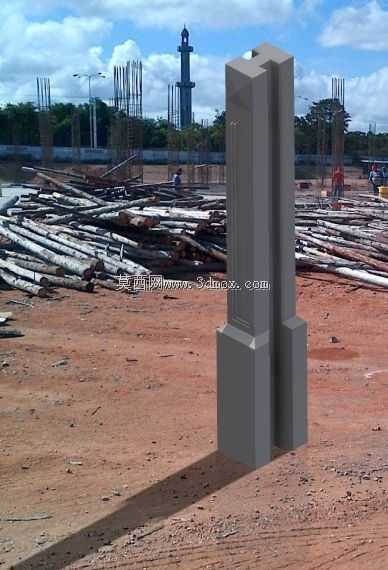

　　设计过程中首先需要明确安装边界条件，柱体底部与基础预埋的连接钢板采用焊接或套筒灌浆连接，连接段的锚固长度需根据柱体总高度、水平荷载设计值计算确定，避免连接节点成为受力薄弱点；柱体顶部与上层结构梁之间预留10-15mm的变形缝隙，填充柔性密封材料，适应主体结构在温度变化、沉降作用下的位移，避免柱体承受额外的附加应力。外形尺寸方面，柱体的主体截面采用矩形变阶设计，下部加宽的阶台结构一方面可以增大底部与基础的接触面积，降低基础接触面的压应力，另一方面阶台的顶面可作为下层墙板的底部支撑面，无需额外设置墙板托板，简化安装工序；柱身中部的内凹卡槽深度根据墙板的侧边厚度设计，卡槽侧壁预留的螺栓安装孔位与墙板侧边的预埋螺母位置一一对应，安装时通过螺栓实现墙板与柱体的刚性连接，卡槽与墙板之间的缝隙填充保温密封胶，阻断围护系统的冷热桥通道，提升建筑外围护的保温节能性能。

　　从建模逻辑来看，该预制柱的三维建模首先需要确定整体的受力轴线，以柱体底部中心为坐标原点，根据荷载计算结果确定主体截面的长宽尺寸，下部阶台的外伸宽度需满足支撑面的局部抗压承载力要求，阶台高度取柱体总高度的1/6-1/5，避免阶台与柱身连接位置出现应力集中。柱身的卡槽结构采用拉伸切除命令生成，卡槽的内壁需设置1:50的脱模斜度，适配工厂预制时的脱模需求，避免脱模过程中磕碰卡槽边角影响安装精度；卡槽内的螺栓孔位采用线性阵列方式排布，孔位间距根据墙板的加强筋位置确定，确保螺栓连接点与墙板内部的受力筋位置对应，避免螺栓固定时出现墙板局部受压破损。柱体顶部的连接端板需要与柱身内部的受力主筋焊接为整体，端板上的螺栓孔位置与主体结构梁底的预埋板孔位完全匹配，安装时通过高强螺栓实现柱顶与梁体的铰接连接，既可以传递水平荷载，又能释放竖向变形的约束应力。

　　实际工程应用中，这类预制柱的适配场景多为多层工业厂房、装配式公共建筑的外围护墙体系统，相比传统的钢柱围护方案，混凝土预制柱的耐候性更强，无需定期做防腐防锈涂装，后期维护成本更低；相比现浇混凝土柱，其施工效率可提升60%以上，且构件表面平整度更高，后期无需额外做找平抹灰工序，可直接在柱体表面做外墙装饰层。建模过程中需要特别注意各安装面的形位公差控制，卡槽侧面的平面度公差需控制在1mm以内，两侧卡槽的同轴度公差不大于0.8mm，确保墙板安装后相邻墙板的接缝偏差满足施工验收规范要求；柱体底部与基础连接面的平面度公差不大于0.5mm，避免安装后柱体出现倾斜导致整体围护结构的垂直度超标。另外，柱体内部的配筋需要在建模时同步完成排布，主筋采用通长布置，箍筋间距在柱体上下两端的连接加密区缩小至100mm，非加密区间距为200mm，确保柱体在地震作用下的延性满足要求，避免出现脆性断裂。
