十字滑块式联轴器三维结构设计模型

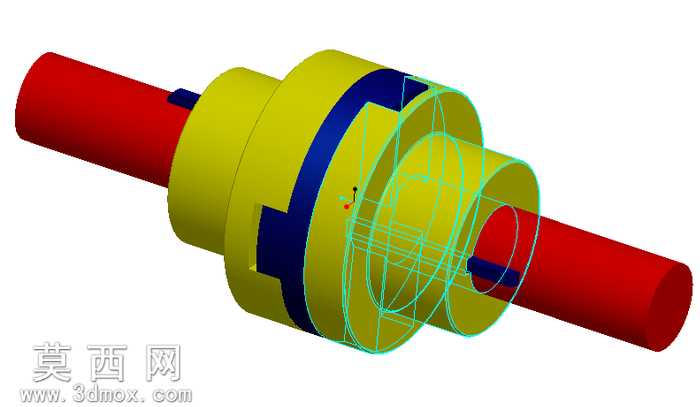

本模型为十字滑块联轴器（Oldham耦合）的三维结构设计，采用三维建模软件完成全参数化构建，完整还原了该类联轴器的全部装配结构与零件细节。建模过程中首先完成两端轴段的基准定位，以同轴度约束确定两根传动轴的装配基准，再依次构建两端带凹槽的半联轴器主体，半联轴器采用阶梯轴套式结构，外圆做阶梯过渡设计，端面开设对称的径向通槽，槽宽与中间滑块的凸榫尺寸做间隙配合约束，保证装配后滑块可在槽内实现微小径向滑动，补偿两轴的径向安装误差。中间十字滑块为核心传动零件，模型中分别在滑块的两个相对端面构建互相垂直的凸榫结构，凸榫与两端半联轴器的凹槽一一对应配合，建模时对凸榫与槽的配合面做了公差适配的结构处理，还原实际产品的装配间隙。渲染阶段采用差异化材质区分不同零件：两端传动轴采用红色哑光金属材质模拟调质处理的轴类零件质感，半联轴器主体采用明黄色半哑光金属材质，还原常用联轴器的外观涂装特征，中间滑块的凸榫配合部位采用深蓝色材质做区分，同时以半透明线框模式展示了半联轴器的内部腔体结构，清晰呈现轴与轴套的配合关系、键连接的装配位置。模型完整还原了十字滑块联轴器的工作原理结构：当两轴存在径向偏移时，中间滑块可在两端半联轴器的槽内滑动，补偿安装误差的同时稳定传递旋转运动与扭矩，建模过程中对所有零件的倒角、退刀槽、键槽等工艺结构都做了还原，保证模型结构符合实际机械加工的工艺要求，可用于机械原理教学演示、传动结构方案选型参考、装配干涉校验等场景，各零件间的装配约束完全符合实际装配逻辑，可实现虚拟装配拆解与运动仿真演示。
