可伸缩式日常切割用美工刀结构设计

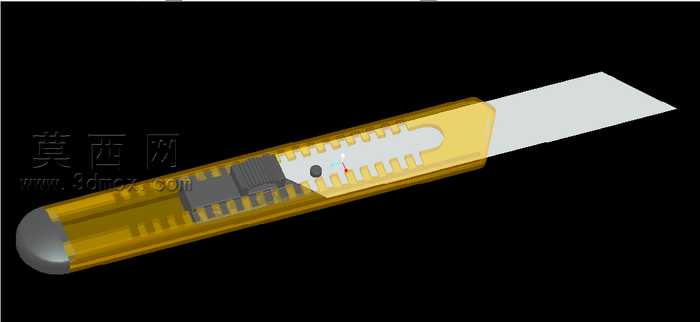

本作品为日常切割作业使用的可伸缩美工刀三维建模作品，建模过程中严格参照实物美工刀的真实比例进行尺寸还原，整体结构分为外部半透明刀柄壳体、内置滑动锁止机构、可替换式刀片三个核心部分。建模阶段首先完成刀片的基础轮廓绘制，刀片采用标准梯形美工刀片造型，刃口部分做了薄化处理，刀身预留等距排列的卡位缺口，用于和内部锁止结构配合实现伸出长度的多档位调节，刀片边缘做了细微的倒角处理，还原真实刀片的锋利边缘质感。刀柄部分采用半透明黄色塑料材质设定，建模时先绘制刀柄的弧形握持轮廓，尾部做圆弧封闭处理，表面预留防滑的凹凸刻度纹理，半透明材质参数调整时兼顾塑料的通透感与磨砂质感，光线照射下可以隐约透出内部的滑动组件结构，还原真实塑料刀柄的视觉效果。内部的滑动锁止机构是本次建模的结构核心，包含滑动推钮、弹性卡块、复位弹簧三个子部件，滑动推钮与刀柄表面的滑槽做了精准的配合公差设定，推钮表面做防滑纹理处理，弹性卡块的造型与刀片上的卡位缺口完全匹配，推动推钮时卡块可卡入对应缺口固定刀片位置，收回刀片时按压推钮即可带动卡块脱离缺口实现刀片回缩，各活动部件之间的配合间隙经过反复调整，既保证结构逻辑符合真实产品的运动原理，也避免出现部件干涉的问题。渲染阶段采用黑色纯色背景突出产品主体，打光采用侧上方主光源搭配底部补光，既展现半透明刀柄的通透质感，也清晰呈现刀片的金属光泽与内部结构的轮廓细节，整体建模完整还原了日常美工刀的外观特征与内部运动结构，可用于日用五金工具的结构展示、产品演示等场景。
