分体式离心鼓风风机结构设计

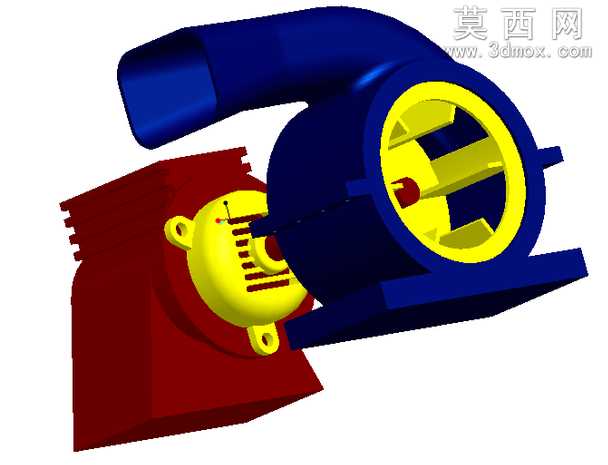

本作品为分体式离心鼓风风机三维结构设计，采用三维建模软件完成全参数化实体构建，完整还原了离心风机的核心功能结构与装配关系。建模过程中首先对风机蜗壳、叶轮、驱动连接座三大核心部件进行独立参数化绘制，蜗壳部分采用流线型变截面流道设计，通过放样、曲面切除等命令构建出平滑的气流导向腔体，蓝色外观的蜗壳主体预留了标准出风口接口，底部设置一体化安装支脚，保证设备安装的稳定性。叶轮部分采用后向式叶片结构，黄色轮毂与叶片一体化建模，叶片弧度经过流体力学角度优化，可在运转时有效提升风压、降低气流紊流损耗，叶轮中心设置与驱动端匹配的定位安装孔，保证动力传输的同轴度。红色的驱动连接座部分设计了带安装耳的定位结构，表面开设散热格栅槽，既可以适配驱动电机的安装定位，又能通过格栅结构提升驱动端的散热效率，连接座与蜗壳的对接面设置了精准的定位止口，保证装配后两者的同轴度误差控制在合理范围内。渲染阶段采用高对比度的分色材质方案，蜗壳赋予深蓝色哑光工程塑料材质，叶轮赋予亮黄色硬质塑料材质，驱动座赋予深红色耐热工程塑料材质，不同部件的材质区分清晰，可直观分辨各功能模块的边界与装配关系。结构设计上采用分体式装配思路，各部件之间通过止口定位、紧固件连接的方式组合，既方便后期的拆装维护，也能清晰展示离心风机的内部工作原理，叶轮与蜗壳之间预留了合理的运转间隙，避免运转过程中出现刮擦干涉，出风口采用圆形标准接口设计，可适配不同规格的通风管道。整体建模严格遵循机械设计的公差配合要求，所有安装孔位、对接止口、连接结构均符合通用机械设计规范，可直接用于教学演示、结构参考或二次开发设计，完整展现了离心式鼓风机从流体流道设计到机械结构装配的全流程设计思路。
