带安装支座的风扇皮带轮传动组件

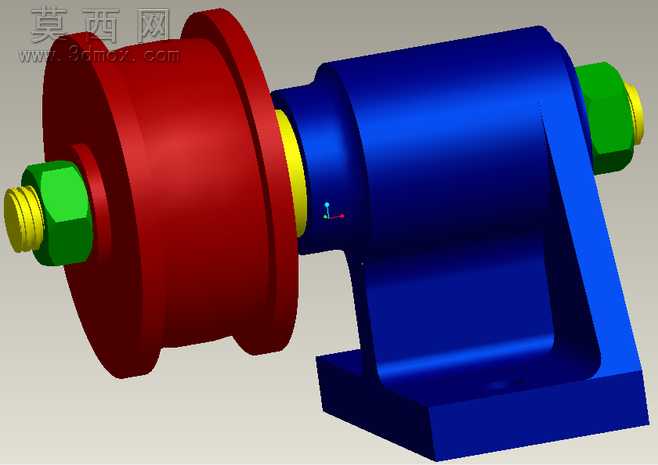

本作品为带一体式安装支座的风扇皮带轮传动组件三维模型，整体采用三维参数化建模方式完成，建模过程中严格遵循机械传动零件的设计规范，对各部分结构的尺寸比例、装配关系进行了精准还原。模型主体分为三个核心部分：左侧的红色皮带轮主体、中间的蓝色支撑轴与安装支座、两端的锁紧固定组件。在材质与渲染表现上，对不同功能的零件做了明确的色彩区分，皮带轮部分采用饱和度较高的红色哑光材质，模拟铸铁皮带轮经表面喷涂后的质感，清晰展现皮带轮的轮槽结构与轮体厚度；支撑轴与L型安装支座采用深蓝色金属质感材质，突出支座的厚重感与结构强度，支座底部设计有平整的安装基面，预留了螺栓安装的对应位置，可直接适配设备的安装平面；两端的锁紧结构分别采用亮绿色的六角螺母造型与黄色的轴端挡圈、螺纹段设计，通过鲜亮的色彩区分固定件与主体结构，同时还原了螺纹的细节特征与螺母的六角外形，清晰展示组件的装配逻辑。结构设计上，皮带轮与支撑轴采用同轴配合设计，轮体与轴肩之间设置有黄色的隔套结构，避免轮体转动时与支座发生摩擦干涉；L型支座采用一体化弯折结构，在支座与轴的连接位置做了圆角过渡处理，有效降低应力集中风险，提升结构的承重稳定性；两端的锁紧螺母分别对皮带轮与轴的轴向位置进行限位，保证皮带轮运转时不会发生轴向窜动，轴端的螺纹段设计也方便后续的拆装维护。建模过程中对各零件的配合公差做了合理预留，既保证装配关系的正确性，也符合实际机械加工的工艺要求，渲染阶段采用柔和的环境光效果，清晰展现各部分的结构轮廓与材质差异，没有多余的装饰元素，重点突出组件本身的结构特征与传动功能，可作为机械传动教学、设备结构设计参考的直观素材，清晰展示皮带轮传动组件的典型安装固定方式与零件组成逻辑。
